Hyperion Optics ist ein führender chinesischer Optiklieferant für Photonikprodukte einschließlich optischer Komponenten, Linsensysteme und opto-mechanischer Baugruppen in UV-, Sichtbar-, NIR- und SWIR-Anwendungen.


Wir von Hyperion Optics bieten eine breite Palette von Dienstleistungen für die Herstellung von Elementen an, die nach Ihren Erwartungen gefertigt werden. Unsere Produktionskapazität ermöglicht es uns, Ihren Produktmaterial-Mix von UV-Band bis IR-Band zu erfüllen.


Wenn Ihr Design mit dem Compound-Komponenten-Mix wie asphärischen Oberflächen, Dublett, Triplett für High-End-Anwendungen, egal ob optisches Glas oder IR-Material kombiniert wird, ist Hyperion Optics eine Ihrer besten Wahl, um die kompliziertesten Elemente zu handhaben . Durch die Auswahl von Hyperion Optics können Sie die Entwicklungsverwaltung und -steuerung verbessern.

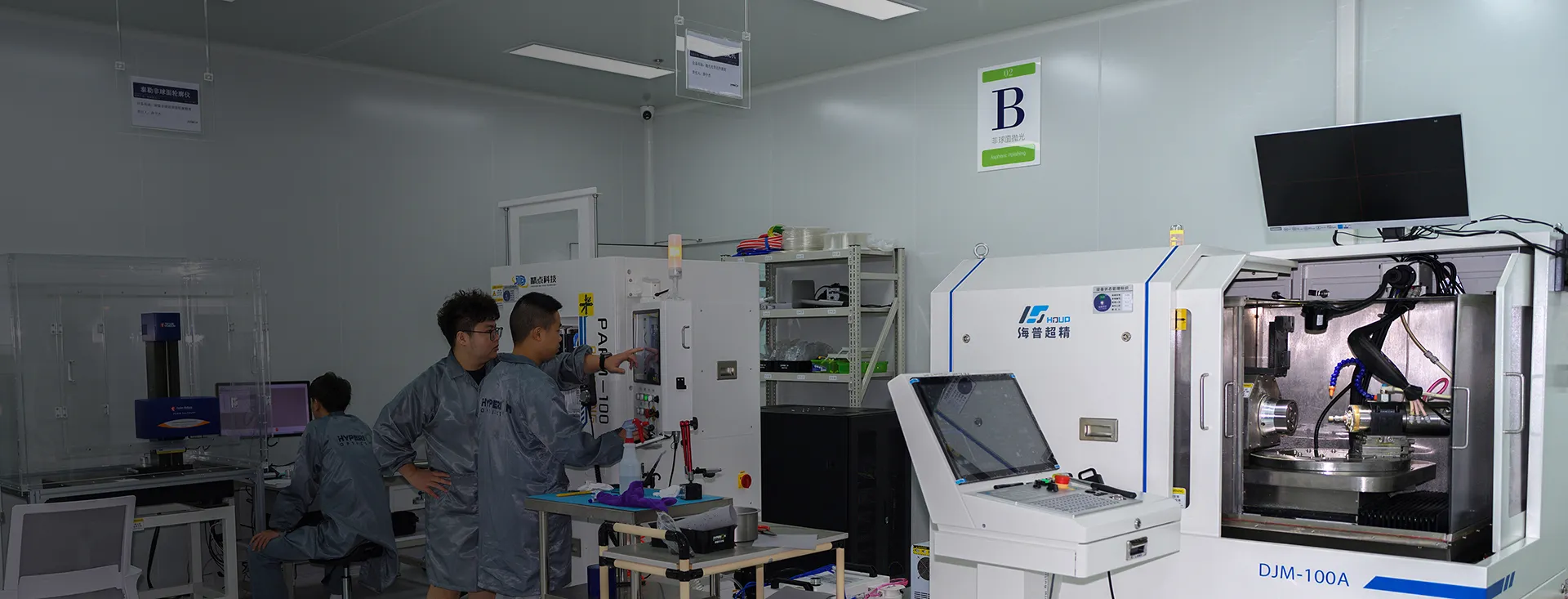

Neben High-Speed-Polishing-Technik, unsere Linse / Windows-Herstellung hält auch einen traditionellen Polierprozess für Prototyping mit relativ kleinen Volumen 2-5 Stück, für die Kunden die optische Performance-Genehmigung. Asphärisches Formen und Polieren sind auch für kleinvolumige Produktionspläne verfügbar.


Hyperion Optik hat Zygo Interferometer und Profiler, auch mit der Fähigkeit der Übertragung Test auf der Komponente ausgestattet. Mit unserer fortschrittlichen Messtechnik-Laborfähigkeit können wir vielversprechende Qualitätsprodukte liefern und die Bedürfnisse unserer Kunden erfüllen. Erste optische Designberatung ist kostenlos.


Unsere herausragenden Komponenten-Dienstleistungen umfassen:


  • Eine breite Palette von Elementen zur Herstellung von UV-Licht, VIS, NIR, SWIR, MWIR, LWIR-Anwendungen. Mit unserem exzellenten Designteam können wir mit Kunden aus Design- und Herstellerperspektiven zusammenarbeiten. Es ist zwingend erforderlich, dass Ihr Verkäufer Ihr Ziel versteht.

  • Inhouse-Messtechnik: Unsere umfangreichen Prüfmöglichkeiten bieten unseren Kunden umfassende Unterstützung bei der Lieferung exzellenter Produkte. Ihre Teile werden unter strikter interner Qualitätskontrolle vertrieben. Darüber hinaus wird Hyperion Optics in Ihrem Lebenszyklus hinter der Qualität Ihres Stücks stehen.

  • Effektives Prototyping: Aufgrund der jahrzehntelangen Erfahrung in der Komponentenfertigung sind wir in der Lage, Prototyping mit geringem Volumen durchzuführen, bevor wir in die Massenproduktion gehen. Um diesen schnellen Prototyping-Service zu nutzen, räumen wir Ihren Prototyping-Projekten immer höchste Priorität ein.



Mit unserem bemerkenswerten Messtechnik-Prozess und der Qualitätssicherung sind wir zuversichtlich, Ihnen eine sorgenfreie Beschaffungserfahrung zu gewährleisten. Wenn Sie die besten Lieferanten für optische Linsen finden, kontaktieren Sie uns bitte.




Singlet-Linse ist eine Linse, die aus einem reinen Einzelelement besteht, das als Grundelement für die Entwicklung optischer Systeme angesehen werden kann. Basierend auf dem Design von Optikingenieuren können mehrere Singlet-Linsen in einem optischen System mit anderen Optiken verwendet werden.


Als grundlegendes optisches Element werden Singlet-Linsen üblicherweise in der Konstruktion von Ingenieuren verwendet, und weitere Zusammenbauarbeiten für eine Vielzahl von Anwendungen, wie z. Bei Hyperion Optics decken unsere Fertigungsmöglichkeiten plankonvexe / konkaver, bikonkave, bikonvexe, positive und negative Meniskusschichten ab, die von vielen Varianten von optischem Glas und Quarzglas bis hin zu Kristall reichen. Mit unserer zuverlässigen Beschichtungstechnik können AR- oder V-Beschichtungen angewendet werden, um die Erwartungen zu erfüllen. Sonderbehandlung, zB Kantenschwärzung / Spezialverpackung / Etikettierung auf Anfrage.


Unsere Singlet Linsen Produktionskompetenz hilft unseren Kunden, ihre einzigartigen und innovativen Anwendungen wie Mikroskopie-Gerät, Durchmesser 2,5 mm ~ 3,5 mm Design, für Projektion / Beobachtung Anwendungen zu bauen, können wir liefern 180 + mm Durchmesser Singlet-Objektiv. Neben den normalen Singletlinsen mit sichtbarem Spektrum sind auch NIR / SWIR / MWIR / LWIR Linsen in unserem Werk erhältlich. Weitere Informationen finden Sie in unserer IR-Optik.


Für extrem präzise, ​​sensible Systemanforderungen, kontaktieren Sie uns für weitere Informationen, unsere Ingenieure sind mehr als glücklich, Ihr Design zu bewerten und unsere Erfahrungen der Herstellung helfen, die am besten geeigneten Toleranzen zu definieren.



Der parametrische Prozess besteht darin, dass das Photon den Quantenzustand des nichtlinearen Mediums bei der Wechselwirkung mit dem nichtlinearen Kristall nicht ändert, so dass der Energieimpuls zwischen den Photonen dieses Prozesses erhalten bleibt. Die parametrische Abwärtskonvertierung bezieht sich auf Hochenergiephotonen, die sich in zwei niederenergetische Photonen aufteilen, der Prozess der Präparation von verschränkten Photonenpaaren ist das im Labor gebräuchliche Verfahren, hohe Qualität der Lichtquelle wird ohne Löcher implementiert. Bell Ungleichheit zwischen Validierung und Stern der Verschränkung der Verteilung.


Unser System verwendet die nicht-kollineare Typ-I-Phasenanpassung, um verschränkte Photonenpaare zu erzeugen, und das nichtlineare Medium verwendet beta-bbo-Kristall. Für die Typ-I-Phasenanpassung des nicht kollinearen Lichts ist das untere Konversionslichtfeld die Konusfläche mit der Mitte der Pumpe und das untere Konversionsphoton hat die gleiche Polarisation und steht senkrecht zum Pumplicht (e-> o + o ).


Das Prinzip der Polarisationsverschränkung ist in der folgenden Abbildung dargestellt

principle of polarization entanglement


Annahme von zwei Stücken der gleichen Schnitt Typ I BBO Kristall, optische Achse ist vertikal und Gelenk zusammen, zum Beispiel, das erste Stück der optischen Richtung der Kristallachse und die Richtung der Pumpe ist definiert als die vertikale Ebene, das zweite Stück Kristall Die Richtung der optischen Achse und die Richtung der Pumpe sind als horizontale Ebene definiert, und zwei Teile der Richtung der optischen Kristallachse und der Winkel der Pumpe sind alle Theta. Wenn das Pumplicht eine vertikale Polarisation ist, ist der erste Kristall die e-Polarisation und die Phasenanpassungsbedingung des Typs I wird nur unter dem ersten Kristall umgewandelt, und das untere Umwandlungsfeld ist eine horizontale Polarisation. Wenn das Pumplicht eine horizontale Polarisation ist, wird nur der zweite Kristall umgewandelt, und das untere Umwandlungsfeld ist eine vertikale Polarisation. Wenn die Polarisationsrichtung der Pumpe 45 Grad beträgt, ist die Wahrscheinlichkeit der Umwandlung von zwei Kristallen gleich, und die zwei Prozesse sind kohärent. Wenn gesammelt und pumpenmitte symmetrisches Photonpaar in zwei Richtungen, sie in der Polarisationsverschränkung


Literatur: Ultrahelle Polarisationsquelle - verschränkte Photonen

 Literature: Ultrabright source of polarization - entangled photons



Gerät 1 ist eine 404-nm-Halbwellenplatte zum Einstellen der Pumpleistung.

Die Vorrichtung 2 ist ein 404 nm polarisierter Strahlteiler, der für die Abweichung verwendet wird.

Die Vorrichtung 3 ist eine 404-nm-Halbwellenplatte, die die Polarisation des Pumplichts auf 45 Grad dreht

Die Vorrichtung 4 ist 404 nm und eine Viertelwellenplatte, die verwendet wird, um die relative Phase zwischen der horizontalen Polarisation der Pumpe und der vertikalen Polarisation einzustellen, wodurch die Phase der Herstellung des verschränkten Zustands eingestellt wird.

Die Vorrichtung 5 ist eine Linse zum Fokussieren des Pumplichts auf den BBO-Kristall, um die Umwandlungseffizienz zu verbessern.

Die Vorrichtungen 6 und 8 werden verwendet, um Lichtwege zu reflektieren.

Die Vorrichtung 7 ist ein Typ-I-BBO-Kristall, der durch die zwei vertikalen BBO-Kristalle gebildet wird.

Die Vorrichtung 9 ist eine 808 nm-Halbwellenplatte, die zum Drehen der Polarisation des transformierten Photons verwendet wird.

Die Vorrichtung 10-12 ist eine Polarisationsmessvorrichtung, die eine Viertelwellenlängenplatte, eine Halbwellenplatte und einen Polarisationsstrahlteiler umfasst, die die willkürliche Polarisationsrichtung der Bloch-Kugel messen können.

Die Vorrichtung 13 ist ein Interferenzfilter, um das Hintergrundlicht herauszufiltern. Die Mittenwellenlänge beträgt 808 nm, FWHM = 5 nm

Die Vorrichtung 14 ist ein vierdimensionaler Koppler, der zum Sammeln der Parameter der optischen Faser verwendet wird.

Die Vorrichtung 15 ist eine Einzel- oder Multimode-Faser

Die Vorrichtung 16 ist die Lichtpunktaufzeichnungstafel, die zur zusätzlichen Einstellung des Lichts verwendet wird.


Quantenverschränkung ist eines der mysteriösesten Produkte der Quantentheorie und gleichzeitig die Kernquelle der Quanteninformationstechnologie. Eigenschaften der Verschränkung ist sehr seltsam, dass, wenn Sie eines der Teilchen beobachtet wurden, wäre sofortige Wirkung auf einen anderen Zustand von Teilchen, der Effekt war sofort, eine lokalisierte, als "gruselige Aktion in einer Entfernung" bekannt. Konzept der Quantenverschränkung, wie es Einstein 1935 vorgebracht hat, aber er ist mit dieser Art von Rolle auf Distanz nicht einverstanden, deshalb denkt er, dass die Quantentheorie nicht perfekt ist, man kann einfachere lokale Erklärungen finden, nämlich das Verborgene variable Theorie. Wie man die Existenz dieser Superdistanz im Experiment verifizieren konnte, wurde erst 1964 gelöst.

Die Bell-Ungleichheitsform ist:

S = E (A, B) + E (A ', B) + E (A, B') - E (A ', B') ≤ 2

Wo A, A, B und B die vier mechanischen Operatoren darstellen, sind die Eigenwerte plus oder minus 1, und E ist der statistische Mittelwert. Wenn diese Ungleichheit verletzt wird, kann die Existenz der Superdistanz bewiesen werden. Bei der Vorbereitung des verschränkten Zustandes für können vier Messoperatoren wählen:

Wo X, Z ist der Pauli-Operator.

Im Experiment haben wir die Polarisationsrichtung des Photons gemessen, nämlich die Projektionsrichtung zweier Eigenzustände des Pauli-Operators. Zum Beispiel in der Ungleichheit


ein resp. A, b zwei Eigenmoden, N die Koinzidenzzählung für die Messrichtung.




Optical Machining Centers


Aufgrund des komplexeren Oberflächenprofils einer Asphäre, die optische Aberrationen im Vergleich zu der einfachen Linse signifikant reduziert oder eliminiert, haben asphärische Linsen mindestens eine Oberfläche, die keine echte Kugel ist. Sie wurde in der optischen Entwurfsphase der Linse weiter ausgenutzt.



Die Verwendung von Asphären, um ein viel komplexeres sphärisches System mit mehreren Elementen zu ersetzen, führt zu dem Ergebnis, dass die optische Vorrichtung kompakter, leichter, lichtdurchlässiger und in bestimmten Fällen kostengünstiger als die sphärische Mehrlinsenkonstruktion sein kann.



Bei Hyperion Optics sind wir mit der Optotech Asphären-Maschine ausgestattet, die unseren Kunden einen konturendeterministischen Mikroschleif-Service (CDMG) bietet und die Genauigkeit und Wiederholbarkeit einer computer-numerisch gesteuerten Maschine nutzt, um die optische Form zu schleifen. Wir beginnen mit dem Schleifen der am besten geeigneten Kugel, um das Schüttgut zu entfernen und die asphärische Form von Kante zu Mitte in das optische Material zu formen. Typische Materialien, die für unsere Herstellungsmöglichkeiten verfügbar sind, sind optisches Glas, ZnSe, ZnS, BaF2, GaAs und Chalcogenidglas . Wir akzeptieren auch von Kunden gelieferte Materialien.


Optische Bearbeitungszentren:


  • Kapazitäten von 5mm bis 400mm
  • 1000 bis 24.000 U / min Werkzeugspindel
  • Automatische Kurvenkorrektur
  • Werkzeug- und Werkstückprüfsystem
  • Doppelte Werkzeugspindeln Option



Nach einer solchen Herstellungsprozedur gibt es keine zusätzlichen Investitionen in Werkzeuge und Bearbeitungsvorrichtungen für kugelförmige Substrate und Vorbereitung, was den Kunden einen schnellen und produktiven Start in den Zeitplan ermöglicht. Mit dem asphärischen Teilgrund wird die Profilmessermessung durchgeführt und die gemessenen Daten an den Polierer übertragen. In unserem Polierprozess können unsere erfahrenen Bediener den Asphärenformfehler innerhalb von 1 Mikron steuern (abhängig vom Durchmesser der Teile).

Hyperion Optics schätzt jede einzelne von den Kunden gebotene Möglichkeit; unsere typische MOQ ist zwei Stücke für die optische Leistung Genehmigung Zweck auf Kundenseite; Unser Fast-Asphere-Prototyping hat sich zu einem unserer beliebtesten Services für LRIP-Projekte mit Kundenvorteilen entwickelt. Wir können Kugel- und Asphärenteile gleichzeitig für das Objektiv- oder Okulardesign des Kunden verarbeiten, wodurch ein zuverlässiges Timeline-Management gewährleistet wird, das die strengen Timing-Anforderungen von LRIP erfüllt. In der Zwischenzeit bieten wir auch ein Beschichtungspaket mit wettbewerbsfähigen Preisen für dieses Rapid-Prototyping-Konzept an.


Unser Rapid Asphäric Prototyping / LRIP Service beinhaltet:

1. Wenn asphärische Standardbauteile nicht perfekt in Ihr System passen, kann Hyperion Optics die asphärischen Linsen von Precision durch optische Anforderungen auf Systemebene entwerfen und herstellen.

2. Zum Drucken entwickelt, fertigt Hyperion Optics asphärische Linsen und erstellt einen Inspektionsbericht für Ihren Druck.

3.Reverse Engineering basierend auf Proben, die Sie zur Verfügung stellen, führt Hyperion Optics eingehende Kartierung und optische Leistungsprüfung entweder auf asphärische Linsen oder Linsensystem-Produkte, Redesign und Optimierung einschließlich Herstellung und Montage.

Wenden Sie sich noch heute an einen unserer Sphärenexperten und finden Sie heraus, welche Hyperion Optics Ihnen bei Ihren Projekten helfen kann.

Finden Sie noch asphärische Linsenhersteller ? Hinterlassen Sie uns jetzt eine Nachricht.


Asphere Lens manufacturing



Manufacturing Limits for Aspheric Surfaces

Based on Form Error Tolerance

Form Error > 2μm Lower Resolution Profilometry (2-D)1

Attribute

Minimum

Maximum

Diameter (mm)

3

250

Local Radius (mm)

-8 (Concave)

Sag (mm)

0

502

Departure (mm)

0.01

20

Included Angle (°)

0

120


Form Error 0.5 – 2μm Higher Resolution Profilometry (2-D)1

Attribute

Minimum

Maximum

Diameter (mm)3

3

250

Local Radius (mm)

-12 (Concave)

Sag (mm)

0

252

Departure (mm)

0.01

20

Included Angle (°)

0

150


Form Error < 0.5μm Interferometry with Stitching (3-D)

Attribute

Minimum

Maximum

Diameter (mm)3

3

250

Local Radius (mm)

-13 (Concave)

Sag (mm)

0

252,4

Departure (mm)

0.002

1

Included Angle (°)

0

120+5




Achromatic cylindrical lenses


Achromatische Zylinderlinsen sind ideal zur Beseitigung von sphärischer und chromatischer Aberration in der Bildebene, beispielsweise können monochromatische Lichtquellen achromatische Zylinderlinsen im Vergleich zu Singulett einen 50-90% kleineren Fleck bilden.


Für strengste Laser- oder Bildgebungsanwendungen, die zylindrische Komponenten beinhalten, wie anamorphotische Projektion, anamorphotische Photographie und achromatische zylindrische Linsen, werden eingeführt. Hyperion Optics kann auf der Basis von kundenspezifischen doppel- oder triplett-achromatischen, zylindrischen Kittlinsen mit einem Zentrierausrichtgerät mit UV-Aushärteeinheit zur präzisen Verarbeitung und Prüfung gleichzeitig fertigen. Jedes Singulett wird vor dem Kleben vollständig inspiziert.


anamorphic lenses


Wir sind in der Lage, bis zu 150 mm im Durchmesser mit zuverlässigen Antireflexbeschichtungen zu produzieren, wobei die Zentrierung streng kontrolliert wird auf optische Kantenvorrichtung, und Oberflächengenauigkeit wird auf Zygo definiert. Außerdem helfen wir Kunden, chinesische CDGM- oder NHG-Entsprechungen in achromatischem zylindrischem Design zu übernehmen. Dies ist eine besonders flexible Lösung in LRIP-Gehäusen.


Bitte beachten Sie unsere anamorphotischen Linsen für weitere Informationen. Wenn Sie sich in der Phase der Entwicklung eigener anamorphotischer Linsen befinden, zögern Sie nicht, sich an einen unserer Optikingenieure zu wenden, um eine kostenlose Beratung zu erhalten, um einen Assistenten aus der Fertigungsperspektive zu erhalten. Sprechen Sie mit einem unserer erfahrenen Techniker für weitere Details.


AchromaticCylindrical Lenses

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Size Tolerance Length/Width(mm)

+0/-0.30

+0/-0.25

+0/-0.25

Diameter (mm)

+0/-0.15

+0/-0.10

±0.025

Wedge (along axis)

5 mrad

3 mrad

1 mrad

Focal Length Tolerance (%)

±2%

±2%

±1%

Cosmetic(MIL-C-13830A)

80-50

60-40

10-5

Irregularity (Lambda @ 632.8nm)

1 L

1/2 L

1/10 L

Centration (Arc min)

<5'

<3'

<1'

Coating (T% avg)

99%

99.5%

99.5%

Materials

Optical Glasses Depends On Design



Glass domes design


Glaskuppeln werden häufig für kommerzielle Anwendungen verwendet, die eine schützende Grenze zwischen verschiedenen Umgebungen erfordern; Kuppeln fungieren als Fenster und bieten Schutz für elektronische Sensoren oder Detektoren, ohne das Sichtfeld zu beeinträchtigen.


Die Kuppeln, die aus zwei parallelen optischen Oberflächen bestehen, haben keinen optischen Effekt auf den optischen Weg des Designs. Im Blei-Element in einem optischen System ist eine Kuppel der Umgebung ausgesetzt, N-BK7 ist eine gute Wahl für Anwendungen im sichtbaren bis nahen Infrarotbereich, die Wind- und Regenerosion standhalten. In der Regel in Einweg-Verteidigungsanwendungen und Meeresforschung. Formen können von Hemisphäre zu benutzerdefinierte Größe mit Beschichtungen variieren.


Bei Hyperion Optics haben wir eine strenge Kontrolle der Wanddickenvariation, indem wir die zuverlässigsten deterministischen CNC-Werkzeugmaschinen verwenden. Wir schleifen und polieren optisches Glas, Quarzglas und Zinksulfid für Anwendungen von sichtbar bis Infrarot.


Optical Glass Dome


N-BK7 und H-K9L Kuppeln: N-BK7 Kuppeln sind direkt ab Lager verfügbar und werden hauptsächlich in meteorologischen Anwendungen eingesetzt. BK7 bietet eine hervorragende Übertragung von 300nm bis zu 2μm. BK7 ist ein relativ hartes Material mit ausgezeichneter chemischer Beständigkeit. Unsere kundenspezifischen BK7-Dome sind praktisch frei von Blasen und Einschlüssen, wodurch sie perfekt für sichtbare Anwendungen mit hoher Leistung geeignet sind.


UV-Quarzglas-Domes: Für Anwendungen im tieferen UV-Bereich bieten wir eine Reihe von UV-Quarzglas-Domes an. Fused Silica-Dome werden üblicherweise in Unterwasseranwendungen bei extrem hohen Drücken verwendet. Unser Corning 7890 2G und das Spectrosil 2000 Quarzglas bieten beide eine Transmission von über 85% bei Wellenlängen von nur 185 nm.


Zinksulfiddome: Für Infrarotanwendungen können wir Saphirkuppeln anbieten. Saphir ist ein extrem hartes Material mit einer Transmission von über 80% im 2-5μm Wellenlängenbereich. Wie Quarzglas ist Saphir in der Lage, extremen Drücken zu widerstehen und ist somit das perfekte Material für Unterwasserkamera- und Infrarot-Lenkwaffenanwendungen.


Werksstandard - Kontaktieren Sie uns für die Herstellung von Grenzwerten oder kundenspezifischen Spezifikationen


  • Material: BK7 und mehr
  • Durchmesser: 20 ~ 300mm
  • Wandstärke> 1mm (Durchmesser20)
  • Oberflächengenauigkeit: 3Lambda
  • Maßtoleranz: +/- 0,1 mm
  • scratchen & graben: 60/40
  • CA: 145 + 0 / -0,05 mm
  • Radius: R1 = 76mm, R2 = 80mmDome müssen Winkelübertragungen> = 93% zwischen Einfallswinkeln von ± 25 Grad liefern


Bandpass Filter

Bandpassfilter können ein Band von monochromatischem Licht trennen, die ideale Durchlässigkeit des Bandpassfilters über die Bandbreite beträgt 100%, während die tatsächliche Bandpassfilter-Durchlassbandbreite nicht das ideale Quadrat ist. Das eigentliche Bandpassfilter hat im Allgemeinen eine Mittenwellenlänge & lgr; 0, eine Durchlässigkeit T0, eine Halbwertsbreite des Durchlassbandes (FWHM, eine Distanz zwischen zwei Positionen, wo die Durchlässigkeit im Durchlassband die Hälfte der Spitzendurchlässigkeit beträgt), den Sperrbereich und andere Schlüsselparameter zu beschreiben.


Band pass filter


Das Bandpassfilter ist in Schmalbandfilter und Breitbandfilter unterteilt.

Im Allgemeinen wird eine sehr schmale Bandbreite oder eine hohe Abschneide-Steilheit das Produkt schwieriger zu verarbeiten machen; mittlerweile ist auch die Durchlassbanddurchlässigkeit und die Grenztiefe ein widersprüchlicher Indikator

Die Bandpassfilter von Hyperion Optics bestehen aus einem Stapel gleich beabstandeter dielektrischer Schichten. Die Anzahl der Schichten und Dicken wird mit einer ausgezeichneten Abschneidetiefe (typischerweise bis zu OD5 oder höher), einer besseren Steilheit und einer hohen Durchlässigkeit (70% Schmalband, 90% Breitband) berechnet.


Anwendungen:

1. Fluoreszenzmikroskopie

2. Ramanfluoreszenzdetektion

3. Test der Blutkomponenten

4. Erkennung von Lebensmitteln oder Fruchtzubereitungen

5. Analyse der Wasserqualität

6. Laserinterferometer

7. Roboterschweißen

8. Astronomisches Teleskop Beobachtung Himmelsnebel

9. Laser rangierend und so weiter

 Band-pass filter wavelength

 Band-pass filter wavelength


Chalcogenide glass

Chalkogenidglas enthält ein oder mehrere Chalkogene (Schwefel, Selen und Tellur, jedoch ohne Sauerstoff). Chalkogenid-Komponenten werden in verschiedenen IR-Anwendungen wegen ihrer ausgezeichneten Breitbanddurchlässigkeit (3-5μm, 8-12μm) mit zuverlässiger Bearbeitbarkeit populär, die sich von Oxiden ziemlich unterschiedlich verhalten; Besonders niedrige Bandlücken helfen optischen Designern, flexiblere IR-Lösungen einzuführen.


Basierend auf der IR-Materialverarbeitungsfähigkeit von Hyperion Optics stellen wir nun unsere Komponenten der Chalkogenide-Glasfamilie vor, die mit den fortschrittlichsten Fertigungsgeräten ausgestattet sind. Hyperion Optics liefert hochwertige Chalkogenid-Komponenten wie andere IR-Materialien. Unser Chalkogenid-Materialbestand reicht von Schott IRG22, IRG23, IRG24, IRG25, IRG26; Darüber hinaus, wie unsere Partnerschaft mit China basierte Material Anbieter HUBEI NEW HUAGUANG (bekannt als NHG) Material Technology Co., Ltd ,. Wir liefern auch Chalcogenide-Komponenten mit ihren chinesischen Pendants, was für unseren potenziellen Kunden eine sehr kostengünstige Lösung darstellt, sei es ein Konzeptgenehmigungsprojekt oder ein Serienszenario.

Hyperion Optics


NHG führte sieben Kategorien von Chalcogenid-Materialien für Designer und Hersteller ein, nämlich IRG201, IRG202, IRG203, IRG204, IRG205, IRG206, IRG207, mit tatsächlich getestetem Brechungsindex und Durchlässigkeit im Wellenlängenbereich von 0,8μm bis zu 20μm verfügbaren Daten. Download HUBEI NEW HUAGUANG Material Technologie NHG Marke Chalkogenid Glas Zemax NHG2016.agf und Brechungsindex, Transmissionsdaten hier, finden Sie heraus, wie dies für Ihre eigene Anwendung funktionieren würde. Hyperion Optics bietet vollständige technische Unterstützung während der gesamten Projektentwicklungsphase hinsichtlich der Materialauswahl sowie der anwendbaren Fertigungstoleranzen gemäß Ihrer Toleranzanalyse.


 Chalcogenide materials


Hyperion Optics bietet kundenspezifische Chalkogenide Glaskugelkomponenten für komplexe IR-Systeme mit strengen Qualitätskontrollen. Bitte sprechen Sie mit einem unserer Experten, um herauszufinden, wie Hyperion Optics Ihnen heute mit Ihrer eigenen Chalkogenide-Komponentenlösung helfen kann.


Chalcogenide Lenses

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Diameter Tolerance(mm)

+0/-0.20

+0/-0.15

+0/-0.025

Center Thickness(mm)

±0.20

±0.15

±0.025

Radius (%)

±2%

±1.5%

±1%

Focal Length Tolerance (%)

<3%

<1.0%

<1.0%

Cosmetic(MIL-C-13830A)

80-50

60-40

40-20

Figure Tolerance in λ(Pow/irreg)

5 - 2

2 - 1

1 - 1/2

Centration (Arc min)

5'

3'

1'

Coating (R% avg)

1.5% @ 3~5µm or 8~12µm

Materials

Chalcogenide Glass


* Darüber hinaus können wir eine DLC-Beschichtung auf Chalkogenid-Linsen anwenden. Rufen Sie uns an oder schreiben Sie uns heute zur Beratung!
Bitte überprüfen oder laden Sie die IRG-Materialdaten und den NHG-Glaskatalog herunter, um detaillierte technische Informationen zu erhalten:

Cemented Prism Cube


Hyperion Optics ist Spezialist für die Herstellung von kundenspezifischen Prismen, während wir auch in der Lage sind, Prismen in kundenspezifischer Ausführung präzise zu pressen.


Von der einfachen Bi-Prisma-Verklebung bis hin zur Mehrfachzementierung von Elementen bieten wir einen detaillierten Prüfbericht bezüglich der wichtigsten Spezifikationen wie Winkel, Oberflächengenauigkeit und Schichtmessung. Lassen Sie uns mit Ihrem eigenen kundenspezifischen Bonding-Design helfen.


Achromatic Doublet Lens


Bei Hyperion Optics bieten wir unseren Kunden mit jahrzehntelangen Fertigungserfahrungen eine große Anzahl achromatischer Linsen für ihre Anwendungen in verschiedenen Präzisionsgüten. Bitte überprüfen Sie den oertesten Plattenradius, der online zum Download zur Verfgung steht, um Ihre Kosten auf dem optischen achromatischen optischen Dublettlinsen- Design zu sparen. Gerade bei kostensensitiven Designs sorgt unsere Serienproduktion immer für eine zufriedenstellende Preislösung.


Da optische Entwickler häufig Dubletten verwenden, die einen größeren Spielraum zur Beseitigung von chromatischen und sphärischen Aberrationen bieten. Wir bieten auch ausgezeichnete Vorschläge für die Auswahl des Glasmaterials in der individuellen Gestaltung, da wir die Wichtigkeit der Brechzahlgenauigkeit in der Materialauswahlstufe trotz der Entwurfsdaten in der Software unterscheiden.


Bei bestimmten Herstellern von Flintglas kann es generell sein, dass bestimmte Zerfließeigenschaften von Glas zu kosmetischen Fehlern nach dem Polieren führen oder sogar die Übertragung nach dem Beschichten beeinträchtigen. Lassen Sie uns helfen, ein solches Problem in Ihrem Designprozess zu vermeiden.



COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Diameter Tolerance(mm)

±0.05

±0.03

±0.0125

Center Thickness(mm)

±0.01

±0.03

±0.025

Radius (%)

±1%

±0.5%

±0.3%

Focal Length Tolerance (%)

±3%

±1%

±0.5%

Cosmetic(MIL-C-13830A)

100-80

40-20

10-5

Figure Tolerance in λ(Pow/irreg)

3 - 1

2 - 1/4

1 - 1/10

Centration (Arc min)

6

<3

<1

Dia. To Thick Ratio

9~50:1

Coating (T% avg)

96-98%

99%

99.5%

Materials




Für extrem präzise, ​​sensible Systemanforderungen, kontaktieren Sie uns für weitere Informationen, unsere Ingenieure sind mehr als glücklich, Ihr Design zu bewerten und unsere Erfahrungen der Herstellung helfen, die am besten geeigneten Toleranzen zu definieren.


Borosilikat-Fenster sind ideal für Anwendungen mit hohen Temperaturen und rauen Umgebungen. Borosilicat-Fensterprodukte können aufgrund ihrer ausgezeichneten Stoß- und Wärmebeständigkeitseigenschaften unter verschiedenen Umgebungsbedingungen plan bleiben.


types of Borosilicate Windows


Anders als herkömmliches Borosilicat, das flach gezogen wird, wird es durch eine Float-Technik hergestellt, die eine überlegene Oberflächenflachheit - typischerweise 4 - 6 λ pro Inch, ergibt. Weitere Informationen zu den Materialeigenschaften finden Sie in der offiziellen Broschüre von Schott.


Borosilicate Windows


Hyperion Optics bestellt direkt von Schott, bietet zwei Grade von kundenspezifischen Borosilikat- oder gleichwertigen Fenstern, Float-Qualität, die aus Standard-Float-Plattenmaterial und polierter Qualität geschnitten werden, die je nach Anwendungserfordernis für eine bessere Ebenheit und Oberflächenqualität weiter poliert werden. Wir haben unsere Standard-und benutzerdefinierte optische Fenster für Filter, erste Oberflächenspiegel, Schutz Windows Dienstprogramm zur Verfügung gestellt.


Borosilicate Windows design


Bitte überprüfen sie unsere präzision grad und dicke verfügbar.


Standard Thickness

CT (mm) Tol (mm)

CT (mm) Tol (mm)

0.70 ± 0.05

8.00 ± 0.30

1.10 ± 0.05

9.00 ± 0.30

1.75 ± 0.05

11.00 ± 0.30

2.00 ± 0.05

13.00 ± 0.30

2.25 ± 0.10

15.00 ± 0.50

2.75 ± 0.10

16.00 ± 0.50

3.30 ± 0.20

18.00 ± 0.50

3.80 ± 0.20

19.00 ± 0.50

5.00 ± 0.20

20.00 ± 0.70

5.50 ± 0.20

21.00 ± 0.70

6.50 ± 0.20

25.40 ± 1.00

7.50 ± 0.30



Polished Borosilicate Windows

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Diameter Tolerance(mm)

±0.05

±0.03

±0.0125

Center Thickness(mm)

±0.01

±0.03

±0.025

Parallelism (Arc min)

6

<3

<1

Cosmetic(MIL-C-13830A)

100-80

40-20

10-5

Figure Tolerance inλ(Pow/irreg)

3 - 1

2 - 1/4

1 - 1/10

Coating (T% avg)

96-98%

99%

99.5%

Materials

Borosilicate Glass


KTP crystal design


KTP-Kristalle werden hauptsächlich als nichtlineare Kristalle zur Frequenzverdopplung von Festkörper-Nd: YAG-Kristallen oder Nd: YVO4-Kristalllasern verwendet, da sie große nichtlineare optische Koeffizienten, große Winkelbandbreite und kleinen Walk-Off-Winkel, breite Temperatur und spektrale Bandbreite aufweisen. KTP-Kristall hat auch einen hohen elektrooptischen (EO) -Koeffizienten und eine niedrige Dielektrizitätskonstante und eine große Gütezahl, diese Merkmale machen ihn auch weit verbreitet in der elektrooptischen Anwendung.


Vorteile von KTP Crystal:


  • Große nichtlineare optische (NLO) Koeffizienten
  • Große Winkelbandbreite und kleiner Walk-Off-Winkel
  • Breite Temperatur und spektrale Bandbreite
  • Hoher elektrooptischer (EO) Koeffizient und niedrige Dielektrizitätskonstante
  • Große Leistungszahl für einen optischen Wellenleitermodulator
  • Nicht hygroskopisch, gute chemische und mechanische Eigenschaften


Spezifikationen

Fähigkeiten von KTP Crystal:

Blende: 2x2 ~ 10x10mm

Länge: 0.1 - 20mm

Schneidewinkel q und f: Bestimmt durch verschiedene Arten der Homon Generation

Phasenanpassungstyp: Typ I oder Typ II

Konfiguration beenden: Plano / Plano oder Brewst / Brewst oder Angegeben


Spezifikationen von KTP Crystal:

Winkeltoleranz: Δθ <± 0,5 °; Δφ <± 0,5 °

Maßtoleranz: (W ± 0,1 mm) x (H ± 0,1 mm) x (L + 0,2 mm / -0,1 mm)

Ebenheit: <& lambda; / 8 bei 633 nm

Oberflächenqualität: 10/5 Scratch / Dig

Parallelität: <20 Bogensekunden

Rechtwinkligkeit: <5 Bogenminuten

Wellenfrontverzerrung: <λ / 8 bei 632,8 nm

Clear Aperture: Zentral 95%

Fase: 0,15 x 45 °

Beschichtung: a) * S1, S2: AR bei 1064 nm R <0,1% und 532 nm R <0,25%

b) * S1: HR @ 1064 nm R> 99,8% & HT @ 808 nm T> 95%

S2: AR @ 1064 nm R <0,1% & 532 nm R <0,25%

ZnSe focusing lenses


Hyperion Optics liefert serienmäßige ZnSe-Fokussierungslinsen. Bitte wählen Sie aus den folgenden Spezifikationen.


Spezifikationen

Durchmessertoleranz + 0 / -0.13mm

Dicke Toleranz ± 0,25 mm

FL Toleranz <± 2%

Zentrierung <3 Bogenminuten

Blendenöffnung> 90%

Oberflächengröße <& lgr; / 2 pro 1 "Dia@632.8 nm

Oberflächenqualität 40-20 scratchen und graben

AR / AR-Beschichtung R <0,15% pro Oberfläche bei 10,6 um



Part No.

Type

Diameter (mm)

FL(inch)

ET(mm)

1-5-ET2.5

Meniscus

25.4

5.0

2.5

LZM-1.1-1.5-ET5

Meniscus

27.9

1.5

5.0

LZM-1.1-2.5-ET2.3

Meniscus

27.9

2.5

2.3

LZM-1.1-2.5-ET3

Meniscus

27.9

2.5

3.0

LZM-1.1-2.5-ET4.2

Meniscus

27.9

2.5

4.2

LZM-1.1-2.5-ET6

Meniscus

27.9

2.5

6.0

LZM-1.1-3.75-ET2

Meniscus

27.9

3.7

2.0

LZM-1.1-3.75-ET4.2

Meniscus

27.9

3.7

4.2

LZM-1.1-5-ET2.7

Meniscus

27.9

5.0

2.7

LZM-1.1-5-ET4.2

Meniscus

27.9

5.0

4.2

LZM-1.1-5-ET5.1

Meniscus

27.9

5.0

5.1

LZM-1.1-5-ET6

Meniscus

27.9

5.0

6.0

LZM-1.1-7.5-ET6

Meniscus

27.9

7.5

6.0

LZM-1.1-10-ET2.9

Meniscus

27.9

10.0

2.9

LZM-1.5-2.5-ET3

Meniscus

38.1

2.5

3.0

LZM-1.5-2.5-ET6

Meniscus

38.1

2.5

6.0

LZM-1.5-2.5-ET7.3

Meniscus

38.1

2.5

7.3

LZM-1.5-3.75-ET6

Meniscus

38.1

3.7

6.0

LZM-1.5-3.75-ET7

Meniscus

38.1

3.7

7.0

LZM-1.5-3.75-ET7.4

Meniscus

38.1

3.7

7.4

LZM-1.5-3.75-ET9

Meniscus

38.1

3.7

9.0

LZM-1.5-5-ET2.4

Meniscus

38.1

5.0

2.4

LZM-1.5-5-ET3

Meniscus

38.1

5.0

3.0

LZM-1.5-5-ET4

Meniscus

38.1

5.0

4.0

LZM-1.5-5-ET6

Meniscus

38.1

5.0

6.0

LZM-1.5-5-ET7.3

Meniscus

38.1

5.0

7.3

LZM-1.5-5-ET7.4

Meniscus

38.1

5.0

7.4

LZM-1.5-5-ET7.8

Meniscus

38.1

5.0

7.9

LZM-1.5-5-ET9

Meniscus

38.1

5.0

9.0

LZM-1.5-7.5-ET3

Meniscus

38.1

7.5

3.0

LZM-1.5-7.5-ET6

Meniscus

38.1

7.5

6.0

LZM-1.5-7.5-ET7.3

Meniscus

38.1

7.5

7.3

LZM-1.5-7.5-ET7.4

Meniscus

38.1

7.5

7.4

LZM-1.5-7.5-ET7.9

Meniscus

38.1

7.5

7.9

LZM-1.5-7.5-ET9

Meniscus

38.1

7.5

9.0

LZM-1.5-7.5-ET10

Meniscus

38.1

7.5

10.0

LZM-1.5-8.85-ET7.4

Meniscus

38.1

8.8

7.4

LZM-1.5-10-ET7.36

Meniscus

38.1

10.0

7.4

LZM-1.5-10-ET9

Meniscus

38.1

10.0

9.0

LZM-2-3.75-ET9.6

Meniscus

50.8

3.7

9.6

LZM-2-5-ET7.8

Meniscus

50.8

5.0

7.8

LZM-2-5-ET8

Meniscus

50.8

5.0

8.0

LZM-2-5-ET9.6

Meniscus

50.8

5.0

9.6

LZM-2-5-ET11

Meniscus

50.8

5.0

11.0

LZM-2-7.5-ET3.5

Meniscus

50.8

7.5

3.5

LZM-2-7.5-ET8

Meniscus

50.8

7.5

8.0

LZM-2-7.5-ET9.6

Meniscus

50.8

7.5

9.6

LZM-2-10-ET9.6

Meniscus

50.8

10.0

9.6

LZM-2-12.5-ET9.65

Meniscus

50.8

12.5

9.7

LZM-2.5-7.5-ET11

Meniscus

63.5

7.5

11.0

LZ-1-1.5-ET3

PO/CX

25.4

1.5

3.0

LZ-1-2-ET3

PO/CX

25.4

2.0

3.0

LZ-1-2.5-ET3

PO/CX

25.4

2.5

3.0

LZ-1-3-ET3

PO/CX

25.4

3.0

3.0

LZ-1-4-ET3

PO/CX

25.4

4.0

3.0

LZ-1-5-ET3

PO/CX

25.4

5.0

3.0

LZ-1-10-ET3

PO/CX

25.4

10.0

3.0

LZ-1-12.5-ET4.8

PO/CX

25.4

12.5

4.8

LZ-1-15-ET4.8

PO/CX

25.4

15.0

4.8

LZ-1.1-5-ET3

PO/CX

27.9

5.0

3.0

LZ-1.1-5-ET4

PO/CX

27.9

5.0

4.0

LZ-1.1-5-ET6

PO/CX

27.9

5.0

5.0

LZ-1.1-7.5-ET4

PO/CX

27.9

7.5

4.0

LZ-1.1-7.5-ET6

PO/CX

27.9

7.5

6.0

LZ-1.5-2.5-ET7.4

PO/CX

38.1

2.5

7.4

LZ-1.5-3.5-ET3

PO/CX

38.1

3.5

3.0

LZ-1.5-3.63-ET7.2

PO/CX

38.1

3.6

7.2

LZ-1.5-3.75-ET3

PO/CX

38.1

3.7

3.0

LZ-1.5-3.75-ET7.4

PO/CX

38.1

3.7

7.4

LZ-1.5-5-ET4

PO/CX

38.1

5.0

4.0

LZ-1.5-5-ET6

PO/CX

38.1

5.0

6.0

LZ-1.5-5-ET7.4

PO/CX

38.1

5.0

7.4

LZ-1.5-5-ET7.6

PO/CX

38.1

5.0

7.6

LZ-1.5-5-ET7.8

PO/CX

38.1

5.0

7.8

LZ-1.5-5-ET8

PO/CX

38.1

5.0

8.0

LZ-1.5-5.13-ET7.1

PO/CX

38.1

5.1

7.1

LZ-1.5-7.5-ET2.5

PO/CX

38.1

7.5

2.5

LZ-1.5-7.5-ET4

PO/CX

38.1

7.5

4.0

LZ-1.5-7.5-ET6

PO/CX

38.1

7.5

6.0

LZ-1.5-7.5-ET7.4

PO/CX

38.1

7.5

7.4

LZ-1.5-7.5-ET7.6

PO/CX

38.1

7.5

7.6

LZ-1.5-7.5-ET7.8

PO/CX

38.1

7.5

7.8

LZ-1.5-7.5-ET8

PO/CX

38.1

7.5

8.0

LZ-1.5-7.63-ET8

PO/CX

38.1

7.6

8.0

LZ-1.5-15-ET8

PO/CX

38.1

15.0

8.0

LZ-2-5-ET7.9

PO/CX

50.8

5.0

7.9

LZ-2-5-ET8

PO/CX

50.8

5.0

8.0

LZ-2-5-ET9.6

PO/CX

50.8

5.0

9.6

LZ-2-5.18-ET9.65

PO/CX

50.8

5.2

9.7

LZ-2-7.5-ET7.4

PO/CX

50.8

7.5

7.4

LZ-2-7.5-ET7.8

PO/CX

50.8

7.5

7.8

LZ-2-7.5-ET8

PO/CX

50.8

7.5

8.0

LZ-2-7.5-ET9.6

PO/CX

50.8

7.5

9.6

LZ-2-7.5-ET9.65

PO/CX

50.8

7.5

9.7

LZ-2-8.75-ET7.8

PO/CX

50.8

8.7

7.8

LZ-2-8.75-ET8.5

PO/CX

50.8

8.7

8.5

LZ-2-10-ET7.8

PO/CX

50.8

10.0

7.8

LZ-2-10-ET7.9

PO/CX

50.8

10.0

7.9

LZ-2-10-ET9.6

PO/CX

50.8

10.0

9.6

LZ-2-10.08-ET9.9

PO/CX

50.8

10.1

9.9

LZ-2.5-8.75-ET9.7

PO/CX

63.5

8.7

9.7

LZ-2.5-10-ET9.6

PO/CX

63.5

10.0

9.6

LZ-2.5-10-ET9.9

PO/CX

63.5

10.0

9.9

Hyperion Optics stellt asphärische Linsen aus CaF2 zu wettbewerbsfähigen Preisen vor. Speziell für Low-Volume-Prototyping-Projekte. Wir sind in der Lage, 0,2-0,3 Mikron PV für die asphärische Oberflächenpräzision zu erreichen. Profilbericht kann bereitgestellt werden.


Calcium Fluoride Aspherical Components


Hyperion Optics ist ein führender chinesischer Optiklieferant für Photonikprodukte einschließlich optischer Komponenten, Linsensysteme und opto-mechanischer Baugruppen in UV-, Sichtbar-, NIR- und SWIR-Anwendungen.


Wir von Hyperion Optics bieten eine breite Palette von Dienstleistungen für die Herstellung von Elementen an, die nach Ihren Erwartungen gefertigt werden. Unsere Produktionskapazität ermöglicht es uns, Ihren Produktmaterial-Mix von UV-Band bis IR-Band zu erfüllen.


Wenn Ihr Design mit dem Compound-Komponenten-Mix wie asphärischen Oberflächen, Dublett, Triplett für High-End-Anwendungen, egal ob optisches Glas oder IR-Material kombiniert wird, ist Hyperion Optics eine Ihrer besten Wahl, um die kompliziertesten Elemente zu handhaben . Durch die Auswahl von Hyperion Optics können Sie die Entwicklungsverwaltung und -steuerung verbessern.


Neben High-Speed-Polishing-Technik, unsere Linse / Windows-Herstellung hält auch einen traditionellen Polierprozess für Prototyping mit relativ kleinen Volumen 2-5 Stück, für die Kunden die optische Performance-Genehmigung. Asphärisches Formen und Polieren sind auch für kleinvolumige Produktionspläne verfügbar.


Hyperion Optik hat Zygo Interferometer und Profiler, auch mit der Fähigkeit der Übertragung Test auf der Komponente ausgestattet. Mit unserer fortschrittlichen Messtechnik-Laborfähigkeit können wir vielversprechende Qualitätsprodukte liefern und die Bedürfnisse unserer Kunden erfüllen. Erste optische Designberatung ist kostenlos.


Unsere herausragenden Komponenten-Dienstleistungen umfassen:


  • Eine breite Palette von Elementen zur Herstellung von UV-Licht, VIS, NIR, SWIR, MWIR, LWIR-Anwendungen. Mit unserem exzellenten Designteam können wir mit Kunden aus Design- und Herstellerperspektiven zusammenarbeiten. Es ist zwingend erforderlich, dass Ihr Verkäufer Ihr Ziel versteht.

  • Inhouse-Messtechnik: Unsere umfangreichen Prüfmöglichkeiten bieten unseren Kunden umfassende Unterstützung bei der Lieferung exzellenter Produkte. Ihre Teile werden unter strikter interner Qualitätskontrolle vertrieben. Darüber hinaus wird Hyperion Optics in Ihrem Lebenszyklus hinter der Qualität Ihres Stücks stehen.

  • Effektives Prototyping: Aufgrund der jahrzehntelangen Erfahrung in der Komponentenfertigung sind wir in der Lage, Prototyping mit geringem Volumen durchzuführen, bevor wir in die Massenproduktion gehen. Um diesen schnellen Prototyping-Service zu nutzen, räumen wir Ihren Prototyping-Projekten immer höchste Priorität ein.



Mit unserem bemerkenswerten Messtechnik-Prozess und der Qualitätssicherung sind wir zuversichtlich, Ihnen eine sorgenfreie Beschaffungserfahrung zu gewährleisten. Wenn Sie die besten Lieferanten für optische Linsen finden, kontaktieren Sie uns bitte.




Wir sind Experten für die Herstellung achromatischer sphärischer und zylindrischer Linsen und beherrschen das Design achromatischer Linsen, um sphärische Aberrationen zu minimieren. Wir helfen Kunden bei der Materialauswahl für zementierte Elemente vor der Produktion, analysieren mögliche Produktionsrisiken und prüfen sorgfältig die genaue Definition der Zementierung.


Wir sind in der Lage, Flint- und Kronengläser mit Meniskuselementen auf einem optischen Kantenschleifer mit präziser Keilkontrolle zu versehen, außerdem sind wir auf Dublett und Triplett mit Kalziumfluoridlinsen spezialisiert, die eine spezielle Haftbehandlung für eine lange Haltbarkeit benötigen.


Unsere Bonding-Betreiber koppeln die einzelnen Linsen sorgfältig in Bezug auf Radius (Leistung), Mittendicke, um eine gleichmäßige Dicke des Klebers zu gewährleisten, und präzise CT-Steuerung für die hohe Präzisionsanforderung. Wir verwenden UV-Härtungs- / Kaltklebetechniken für verschiedene Glasmaterialien, die es den Anwendern ermöglichen, die Abweichung von der Mitte der aufgerüsteten Zentrierstation zu eliminieren. Für Dublett- und Triplett-Durchmesser von mehr als 1 Zoll, 0,6 Bogenminuten bis 0,8 Bogenminuten ist unsere Standard-Keilkontrollpräzision.


Wir können die Doublet-Mittendicke innerhalb von +/- 0,04 mm genau steuern, Triplett innerhalb von +/- 0,05 mm für ein luftraumempfindliches Design. Normalerweise dauert es länger, wenn Ihr Design OHARA- und SCHOTT-Brillen enthält. Der Glasbestand von Hyperion Optics ermöglicht einen schnellen Start innerhalb von einer Woche, um die Substrate zu formen.


Hyperion Optics unterstützt viele Kunden bei der Rückentwicklung achromatischer Linsen, die sie zu relativ niedrigen Stückzahlen gekauft haben, mit hohen Preisen von Standardprodukten. Weitere Informationen finden Sie in unserem Reverse-Engineering-Service.


Wenn Sie eine große Objektivlinse entwickeln, wie z. B. Überwachungslinsen, Kollimatoren oder Objektivlinsen, die sehr kostensensibel sind, zögern Sie bitte nicht, uns zu kontaktieren und darüber zu sprechen. Wir haben direkte Lieferung von CDGM-Formwerkstatt, die unübertroffene Qualität von Formsubstraten zu unschlagbaren Preisen bietet, die genau Ihren Bedürfnissen entsprechen, während die Kosten so niedrig wie möglich gehalten werden, von einem Materialkauf auf den ersten Platz.


Wir können die Rohstoffkosten (Formsubstrate) auf Anfrage bekannt geben, wenn Sie nach einer detaillierteren Kostenaufschlüsselung suchen, würden wir gerne ein Angebot erhalten und Feedback zu Ihrem Projektbudget-Studienzweck geben.


Wir sind mehr als glücklich, unterschiedliche Materialmischungszitate für Ihre Budgetstudie bei großen Volumenquantitäten zur Verfügung zu stellen, dass manchmal das Ersetzen von Materialien bei gleicher Leistung die beste Möglichkeit ist, Ihr Budget zu kontrollieren und Ihren Gewinn zu steigern.


Unsere typische Durchlaufzeit von geformten Substraten beträgt etwa 20 Tage. Das bedeutet, dass wir gleichzeitig Schleif- und Polierwerkzeuge entwickeln und gleich am 21. Tag nach Auftragseingang beginnen. Normalerweise können wir einen Typ der Linse innerhalb von 3-4 Tagen von Ihrem Entwurf abschleifen, schleifen, polieren, kanten und beschichten. Für eine Linse mit 7-9 Elementen, 1000 Sätzen, 1-2 Dubletten, beträgt unsere Lieferzeit daher nur etwa 4 bis 4,5 Wochen, einschließlich der Materialempfangszeit von 20 Tagen.


Wir verpflichten uns, die Investition in High-Speed-Polierwerkzeuge zurückzuzahlen, wenn die Menge 1000 Sätze übersteigt, was bei steigendem Volumen weitere Tausende von Dollars einsparen würde.


Unsere Standard-High-Speed-Polierprozess Toleranzkontrolle:


Commercial

Precision

Power/Irr

5/2

3/0.5

Diameter

+0/-0.03mm

+0/-0.01mm

CT

+/-0.03mm

+/-0.025mm

Sag

+/-0.03mm

+/-0.025mm

Wedge

3 arc min

1 arc min

Cosmetic After Coating

60-40

40-20

Coating: AR coating from VIS to IR wavelength


Sprechen Sie noch heute mit unseren Ingenieuren und lassen Sie sich von uns bei Ihren spezifischen Projekten und Anforderungen unterstützen.



Cylindrical lenses


Zylindrische Linsen werden verwendet, um Licht in eine einzige Dimension zu fokussieren, zu erweitern oder zu kondensieren. Zylindrische Linsen werden weit verbreitet in Laserscannern, optischer Informationsverarbeitung und -verarbeitung, Farbstofflasern oder anamorphotischen Linsen verwendet. Hyperion Optics verfügt über eine jahrzehntelange Erfahrung in der Herstellung von Zylinderlinsen, die von gewöhnlichen plankonvexen, plankonkaven bis zementierten achromatischen Zylinderlinsen reicht.


Für die meisten Laseranwendungen bieten die Zylinderlinsen von Hyperion Optics immer eine preisliche Kompetenz. unsere monatliche Kapazität ist 3.000 Stück. Für Prototyping Quantity, bieten wir Interferometrie Bericht zusammen mit der Lieferung auf Anfrage.


Hyperion Optics


Darüber hinaus arbeitet Hyperion Optics eng mit Innovatoren und Designern von Fotoausrüstungen zusammen, die maßgeschneiderte anamorphe Systeme entwickeln, in denen Zylinderlinsen als Bild-Seitenverhältnis-Wechsler verwendet werden, z. B. anamorphotische Objektive für Smartphones, anamorphes Kino-Projektionssystem und anamorphes Frontanbau Befestigung. Bitte beachten Sie unsere anamorphotischen Linsen für weitere Informationen. Wenn Sie sich in der Phase der Entwicklung eigener anamorphotischer Linsen befinden, zögern Sie nicht, sich an einen unserer Optikingenieure zu wenden, um eine kostenlose Beratung zu erhalten, um einen Assistenten aus der Fertigungsperspektive zu erhalten.


Bei Optiken von Hyperion setzen wir die optische Kantenbearbeitung für die anspruchsvollsten Anforderungen ein, die bei der Herstellung von zylindrischen Bauteilen unerlässlich sind. Wir liefern vollständige Inspektionsdaten zusammen mit der Lieferung einschließlich Zygo Interferometrie Bericht und Zentrierung Testergebnisse.


Cylindrical Lenses

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Size Tolerance Length/Width(mm)

+0/-0.30

+0/-0.25

+0/-0.25

Diameter (mm)

+0/-0.15

+0/-0.10

±0.025

Wedge (along axis)

5 mrad

3 mrad

1 mrad

Focal Length Tolerance (%)

±2%

±2%

±1%

Cosmetic(MIL-C-13830A)

80-50

60-40

10-5

Irregularity (Lambda @ 632.8nm)

1 L

1/2 L

1/10 L

Centration (Arc min)

<5'

<3'

<1'

Coating (T% avg)

99%

99.5%

99.5%

Materials

Optical Glasses Depends On Design




Colored Glass Filter


Getönten Glasfilter ist eine Leistung der Farbe des optischen Filters, die unerwünschte durch das Band des Weges absorbiert, um genau den Bereich der Lichtwellen zu passieren.

Getöntes Glas ist eine kostengünstigere Lösung als ein dielektrischer Filter , und getöntes Glas kann leicht über ein breites Band ausgedehnt werden. Es wird häufig in Laserschutz-, industriellen Mess- und Umweltmessgeräten verwendet.


Chinese Equivalent

SCHOTT

HOYA

Chinese Equivalent

SCHOTT

HOYA

Chinese Equivalent

SCHOTT

HOYA

ZJB220


UV-22

HB3

RG6


LB13


G-545

ZJB240

WG230


HB5



LB14



ZJB260



HB6



LB15



ZJB280

WG280

UV-28

HWB1


RM-86

HWB4



ZJB300

WG295

UV-30

HWB3

RG7

RM-90

FB1



ZJB320

WG320

UV32

SJB20

FG18

LA-20

FB3



ZJB340

WG345

UV-34

SJB80

FG16

LA-80

GRB1

KG2

HA-50

ZJB360

WG360

UV-36

SJB100


LA-100

GRB3

KG3

HA-30

ZJB380

GG375

L-38

`

FG15

LA-120

PNB586

BG20

V-10

JB400

GG400

L-40

SJB140


LA-140

HOB445


HY1

JB420

GG420

L-42

ZAB00

NG1

ND-0

TB1


SL-1A

JB450

GG455

Y-44

ZAB02

NG9

ND-03

TB2


L-1B

HB670

RG665


JB470

GG475

Y-46

SSB40

FG6

LB-40

HB685


R-68

JB490

HH495

Y-48

SSB130


LB-120

HB700

RG695

R-70

JB510

GG515

Y-50

SSB145

BG34

LB-145

HB720

RG715

R-72

CB535

GG530

O-54

SSB165

FG3

LB-165

HWB760

RG760

IR-76

CB550

GG550


SSB200


LB-200

HWB780

RG780


CB565

GG570

O-56

ZAB2

NG3


HWB800

RG800

IR-80

CB580

GG590

O-58

ZAB5



HWB830

RG830

IR-83

HB600


R-60

ZAB10

NG4

ND-13

HWB850

RG850

IR-85

HB610

RG610


ZAB25

NG5

ND-25

HWB900



HB630

RG630

R-62

ZAB30



HWB930



HB640

RG645

R-64

ZAB50

NG11

ND-50

Chinese Equivalent

SCHOTT

HOYA

Chinese Equivalent

SCHOTT

HOYA




ZWB1

UG11

U-340

HB650


R-66




ZWB2

UG1

U-360

ZWB3

UG5

U-330




QB13



ZB1


B-390




QB16



ZB2

BG3





QB17



ZB3


B-370




QB18



QB1






QB19



QB2


B-410




QB21

BG38


QB3






QB23

BG7

B-480

QB4






QB24

BG12


QB5


B-440




QB26

BG18


QB9






QB29

BG25

B-380

QB10






LB1

VG9


QB11

BG14





LB2

VG11


QB12


B-460




LB16



LB3






LB17

VG5


LB4






LB18

VG6


LB6






LB19



LB7






JB1

GG19


LB8






JB9

GG10


LB9

VB10





CB1



LB10


G-550




CB2



LB11






HB1



LB12









LB13


G-545




GG seriesog seriesug serieskg seriesred glass nir transmission


Barium fluoride (BaF2) crystal


Bariumfluorid (BaF2-Linse) Kristall gehört zu kubischen Kristallsystem mit hervorragender Feuchtigkeitsbeständigkeit, Schmelzpunkt von 1280 ℃, die BaF2-Komponenten arbeiten unter extrem hohen Temperaturen ermöglicht, Brechungsindex leicht in einem breiten Wellenlängenbereich variiert, große Übertragungsreichweite, mit großer Transmission 90% von 0,2 μm bis 10 μm Spektralbereich.


Mit seinen stabilen optischen Eigenschaften und guten mechanischen Eigenschaften wird BaF2 auch als ein geeignetes Material für die Herstellung von SWIR-Linsenkomponenten angesehen . Darüber hinaus hat BaF2-Kristall gute Szintillationseigenschaften (der Kristall kann gleichzeitig das Energiespektrum und das Zeitspektrum mit hoher Auflösung messen), hat eine breite Anwendungsmöglichkeit in der Hochenergiephysik, Kernphysik und Nuklearmedizin.


Hyperion Optics bietet verschiedene BaF2-Standardprodukte mit Durchmessern von 10 mm bis 39 mm an. Auch nehmen wir kundenspezifische Spezifikationen. Bitte sprechen Sie noch heute mit unseren Technikern und finden Sie heraus, womit wir Ihnen helfen können.

Barium fluoride (BaF2) coating reflectanceBarium fluoride (BaF2)


Barium Fluoride

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Diameter Tolerance(mm)

±0.05

±0.03

±0.0125

Center Thickness(mm)

±0.01

±0.03

±0.025

Parallelism (Arc min)

6

<3

<1

Cosmetic(MIL-C-13830A)

100 - 80

40 - 20

10 - 5

Figure Tolerance inλ(Pow/irreg)

2.5 - 1.5

2 - 1

1/0.25

Coating (T% avg)

Depends on Different Working Wavelength

Material

Barium Fluoride




Cold & Hot Mirror

Heizspiegel und Kaltspiegel sind spezielle Bandpassfilter , die Infrarot- und Ultraviolettlicht reflektieren und nur sichtbares Licht durchlassen, auch Wärmeabsorptionsfilter, auch IR-Sperrfilter genannt. Heat Mirror wird eine große Anzahl von Wärme erzeugt Nah-Infrarot-Licht isoliert optischen Weg zum Schutz der wärmeempfindlichen Geräte, wo die Notwendigkeit für hohe Lichtintensität und müssen von den Wärmeanwendungen getrennt werden können.


Heat mirrors and cold mirrors transmission

Corner Cube Retroreflectors


Der Eckwürfel ist ein totalreflektierendes Prisma, das von 3 senkrechten Flächen gebildet wird, wobei der einfallende Lichtwinkel den endgültigen Lichtaustrittswinkel nicht beeinflusst, aber um 180 ° reflektiert wird. Er bietet eine hervorragende Parallelität zwischen den Einfallsstrahlen und den Austrittsstrahlen.


Hyperion Optics liefert sowohl Eckwürfel in der Halterung als auch ohne Halterung, unsere Präzisions- Eckwürfel-Retroreflektoren wurden für die Laserentfernung, Positionierung und Führung, Laserkommunikation, optische Transformation eingesetzt.


Unsere typische Produktionsgenauigkeit ist eine Strahlabweichung <5 Bogensekunden im Durchmesser innerhalb von 2 Zoll. Bitte beachten Sie unsere Genauigkeits- und Toleranzgitter zu Ihrer Information.


Corner Cube

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Dimension Tolerance(mm)

±0.05

±0.03

±0.02

Angle Tolerance( Arc min)

5‘

3’

30"

Cosmetic(MIL-C-13830A)

80-50

40-20

20-10

Flatness  @632.8 nm

2 Lambda

1/2 Lambda

1/4 Lambda

Coating (T% avg) VIS

96-98%

99%

99.5%

Coating (R% avg) VIS

96-98%

99%

99.5%

Materials

Optical Glass,  fused silica


Ball lenses

Bei diesem Produkt handelt es sich um polierte sphärische Linsen aus optischem Glas, Quarzglas, Saphir oder anderen optischen Materialien, die eine relativ hohe Übertragungsrate für eine Diode mit einer Antireflexionsbeschichtung aufweisen. Weit verbreitet zum Einkoppeln von Licht in und aus Fasern. Es hat den Vorteil der einfachen Herstellung, geringes Gewicht, das als ideale Komponenten für optische Kommunikationsanwendungen angesehen werden kann.


Aufgrund der sphärischen Aberration, die zu einer geringeren Kopplungseffizienz führt, eignen sich Ball-Linsen aufgrund ihrer einzigartigen Easy-Packaging-Eigenschaft ohne weiteres für die Serienproduktion für optische Kommunikationsanwendungen, insbesondere im Vergleich zu asphärischen Linsen .


Hyperion Optics liefert eine breite Palette von Kugellinsen nach Ihren Spezifikationen; Wir bieten Quarzglas mit ausgezeichneter UV- und IR-Transmission zwischen 185nm und 2100nm an. Detaillierte Informationen finden Sie in der Transmissionskurve. Sapphire Ball Linsen sind auch nach Kundenspezifikation in einer Reihe von alternativen Durchmessern erhältlich.



BallLensSpecs

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Materials

BK7 or equivalent, Sapphire, Quartz, Fused Silica

Diameter

± 10µm

± 5µm

± 2.5µm

Figure (Sphericity)

5 Lambda(@632.8nm)

3Lambda (@632.8nm)

1Lambda (@632.8nm)

Focal Length Tolerance (%)

±5%

±3%

±0.2%

Cosmetic(MIL-C-13830A)

80-50

40-20

10-5




Darüber hinaus eignet es sich für andere Anwendungen wie Endoskopie, Barcode-Scanning oder Lasermessung.



Für halbkugelförmige Halbkugeln bieten sie eine gleichmäßige Lichtstreuung für LED-Displays, Fokussier- und Kopplungsanwendungen. Hyperion Optics bietet Produkte mit hohem Brechungsindex für Glas und Saphirhemisphären für kleine sphärische Aberration durch UV- bis IR-Spektrum.



Hemisphere Half Ball Lens Specs

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Materials

BK7 or equivalent, Sapphire, Quartz, Fused Silica

Diameter

± 25µm

± 10µm

± 2.5µm

Figure (Sphericity)

5 Lambda(@632.8nm)

3Lambda (@632.8nm)

1Lambda (@632.8nm)

Focal Length Tolerance (%)

±5%

±3%

±1%

Cosmetic(MIL-C-13830A)

80-50

40-20

20-10


ultraviolet grade fused silica


optical grade fused quartz

full spectrum fused silica


Infrared Windows

Unter anderem Materialien für Hyperion Optics, die eine gute Transmission im 2-15 μm Bereich zeigen. Aufgrund der hohen Brechungsindizes wurden Ge-Linsen sehr nützliche Komponenten von IR-Abbildungssystemen, die in beiden "Atmosphärenfenstern" arbeiten: 3-5 und 8-12 Mikrometer.

Sowohl einkristallines als auch polykristallines Ge kann zur Herstellung von optischen Komponenten verwendet werden. Wir produzieren Germanium-Linsen und -Fenster für Infrarot-Wärmebildanwendungen und Pyrometrie (siehe unsere Webseite Germanium-Fenster und Linsen für die Thermografie). Auch solche Komponenten für die Spektroskopie wie ATR-Prismen, Detektorfenster und IR-Polarisatoren stehen zur Verfügung.

Ge ist auch ein gutes Abschirmmaterial gegen elektromagnetische Interferenz (EMI). Seine spezielle Klasse, die EMI wegen ihrer Fähigkeit zur Abschirmung elektromagnetischer Interferenzen genannt wird, ist für moderne militärische Anwendungen, in denen andere Signale (im Millimeter- und Zentimeterbereich) stark genug sein können, um in der Nähe befindliche IR-Systeme wirkungslos zu machen, zunehmend wichtiger geworden. Der typische Widerstand für EMI-Germanium liegt bei etwa 4 Ohm x cm, aber es hängt von der erforderlichen Störsignalunterdrückung ab. Bei Verwendung eines Ge-Fensters mit einem solchen Widerstand werden diese Signale effektiv kurzgeschlossen und das IR-System zeigt eine gute Leistung.



Achromatic cylindrical lenses


Achromatische Zylinderlinsen sind ideal zur Beseitigung von sphärischer und chromatischer Aberration in der Bildebene, beispielsweise können monochromatische Lichtquellen achromatische Zylinderlinsen im Vergleich zu Singulett einen 50-90% kleineren Fleck bilden.


Für strengste Laser- oder Bildgebungsanwendungen, die zylindrische Komponenten beinhalten, wie anamorphotische Projektion, anamorphotische Photographie und achromatische zylindrische Linsen, werden eingeführt. Hyperion Optics kann auf der Basis von kundenspezifischen doppel- oder triplett-achromatischen, zylindrischen Kittlinsen mit einem Zentrierausrichtgerät mit UV-Aushärteeinheit zur präzisen Verarbeitung und Prüfung gleichzeitig fertigen. Jedes Singulett wird vor dem Kleben vollständig inspiziert.


anamorphic lenses


Wir sind in der Lage, bis zu 150 mm im Durchmesser mit zuverlässigen Antireflexbeschichtungen zu produzieren, wobei die Zentrierung streng kontrolliert wird auf optische Kantenvorrichtung, und Oberflächengenauigkeit wird auf Zygo definiert. Außerdem helfen wir Kunden, chinesische CDGM- oder NHG-Entsprechungen in achromatischem zylindrischem Design zu übernehmen. Dies ist eine besonders flexible Lösung in LRIP-Gehäusen.


Bitte beachten Sie unsere anamorphotischen Linsen für weitere Informationen. Wenn Sie sich in der Phase der Entwicklung eigener anamorphotischer Linsen befinden, zögern Sie nicht, sich an einen unserer Optikingenieure zu wenden, um eine kostenlose Beratung zu erhalten, um einen Assistenten aus der Fertigungsperspektive zu erhalten. Sprechen Sie mit einem unserer erfahrenen Techniker für weitere Details.


AchromaticCylindrical Lenses

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Size Tolerance Length/Width(mm)

+0/-0.30

+0/-0.25

+0/-0.25

Diameter (mm)

+0/-0.15

+0/-0.10

±0.025

Wedge (along axis)

5 mrad

3 mrad

1 mrad

Focal Length Tolerance (%)

±2%

±2%

±1%

Cosmetic(MIL-C-13830A)

80-50

60-40

10-5

Irregularity (Lambda @ 632.8nm)

1 L

1/2 L

1/10 L

Centration (Arc min)

<5'

<3'

<1'

Coating (T% avg)

99%

99.5%

99.5%

Materials

Optical Glasses Depends On Design


BBO Crystal


Der BBO-Kristall ist eine Hochtemperaturphase von BaB2O4, ein exzellenter doppelbrechender Kristall, ein effizienter NLO-Kristall für die Erzeugung von Nd: YAG-Lasern der zweiten, dritten und vierten Harmonischen und der beste NLO-Kristall für die Erzeugung der fünften Harmonischen bei 213 nm. Konversionseffizienzen von mehr als 70% für SHG, 60% für THG und 50% für 4HG und 200 mW Ausgang bei 213 nm (5HG) wurden erhalten. BBO-Kristall wurde weit verbreitet in 2,3,4 oder 5 Oberwellengenerationen für Hochleistungs-VIS / UV-Quellen und optische parametrische Umwandlungen für breit abstimmbare Quellen mit hoher Leistung verwendet.


Vorteile von BBO-Kristallen


  • Breiter Phasenanpassungsbereich von 409,6 nm bis 3500 nm
  • Umfangreiche optische Transmission von 190 nm bis 3500 nm
  • Großer effektiver SHG-Koeffizient (Second Harmonic Generation)
  • Hohe Zerstörschwelle von 10 GW / cm2 für 100 ps Pulsbreite bei 1064 nm
  • Breite Temperatur-Bandbreite von ca. 55 ° C
  • Ausgezeichnete mechanische und physikalische Eigenschaften


Spezifikationen

Blende: 2x2 ~ 25x25mm

Länge: 0,01 - 25 mm

Schneidewinkel des BBO-Kristalls q und f: Bestimmt durch verschiedene Arten der Erzeugung von Harmonischen

Phasenanpassungstyp: Typ I oder Typ II

Konfiguration beenden: Plano / Plano oder Brewst / Brewst oder Angegeben



Spezifikationen von BBO Kristall

Winkeltoleranz: Δθ <± 0,5 °; Δφ <± 0,5 °

Maßtoleranz: (W ± 0,1 mm) x (H ± 0,1 mm) x (L + 0,2 mm / -0,1 mm)

Ebenheit: <& lambda; / 8 bei 633 nm

Oberflächenqualität: 10/5 S / D

Parallelität: <20 Bogensekunden

Rechtwinkligkeit: <5 Bogenminuten

Wellenfrontverzerrung: <λ / 8 bei 632,8 nm

Clear Aperture: Zentral 95%

Fase: 0,15 x 45 °

Beschichtung: * Schutzbeschichtung ist erforderlich, um zu verhindern, dass polierte Oberflächen beschlagen.

* Antireflexionsbeschichtung sollte in Betracht gezogen werden, wenn eine geringe Reflektivität erforderlich ist.


Wenn Sie wissen möchten, BBO Kristall Preis und weitere Informationen, lassen Sie uns bitte eine Nachricht.



Protective Window


Schutzfenster wird verwendet, um verschiedene physische Umgebungen zu isolieren, während Licht durchgelassen wird. Berücksichtigen Sie bei der Auswahl von Fenstern das Material, die Transmission, die Streuung, die Verzerrung der Wellenfront, die Parallelität und die Beständigkeit gegenüber bestimmten Umgebungen. Wir bieten alle Arten von Fenstern, die aus verschiedenen Materialien hergestellt werden.

Mehrschicht-Antireflexschichten auf optischen Fenstern sind auf Anfrage ebenfalls erhältlich.


Spezifikationen

Durchmessertoleranz: +0,0, -0,2 mm

Dicke Toleranz: ± 0,2 mm

Clear Aperture:> 80%

Parallelität: <3 Bogenminuten

Oberflächenqualität: 40-20 Scratch & Dig

Ebenheit λ / 2 bei 632,8 nm pro 25 mm Durchmesser


ZnSe-Rechteckfenster

Part No.

Material

Diameter (mm)

Thickness (mm)

Wavelength(nm)

15X18X1

ZnSe

15*18

1.0

10600

31.75X31.75X4

ZnSe

31.75*31.75

4.0

10600

65X85X3-633

ZnSe

65*85

3.0

10600

90X60X3

ZnSe

90*60

3.0

10600

150X105X3

ZnSe

150*105

3.0

10600

185X125X6

ZnSe

185*125

6.0

10600

ZnSe rundes Fenster



Part No.

Material

Diameter (mm)

Thickness (mm)

Wavelength(nm)

150-BB

ZnSe

150

5.0

2-12

1.5-3-9.4

ZnSe

38.1

3.0

9400

113-3-9.4

ZnSe

113.0

3.0

9400

0.5-2

ZnSe

12.7

2.0

10600

18-2

ZnSe

18.0

2.0

10600

0.75-3

ZnSe

19.1

3.0

10600

1-3

ZnSe

25.4

3.0

10600

1.1-3

ZnSe

27.9

3.0

10600

30-1.5

ZnSe

30.0

1.5

10600

1.5-3

ZnSe

38.1

3.0

10600

50-3

ZnSe

50.0

3.0

10600

50-4

ZnSe

50.0

4.0

10600

2-5

ZnSe

50.8

5.0

10600

55-3

ZnSe

55.0

3.0

10600

60-3

ZnSe

60.0

3.0

10600

75-3

ZnSe

75.0

3.0

10600

80-3

ZnSe

80.0

3.0

10600

90-3

ZnSe

90.0

3.0

10600


Hyperion Optics wird an der OPTATEC-Messe 2018 teilnehmen, unsere Standnummer ist J70, OPTATEC 15.-17. Mai 2018 Messezentrum Frankfurt, Deutschland Halle 3.0. Wir freuen uns, Sie auf der Messe zu treffen.

OPTATEC 2018


Hyperion Optics führt jedes Jahr mehr als 40 kundenspezifische Präzisions-Montageprojekte durch, vom Prototyping bis zum Massenproduktionsbereich, von objektiven Mikroskopobjektiven, Expandern, SWIR / MWIR / LWIR-Linsen und mehr. Mit unserer zuverlässigen optischen / mechanischen Konstruktion sind wir zuversichtlich, anspruchsvolle Montagearbeiten zu bewältigen.


Hyperion Optics stellt optische Komponenten her, die für Ihre Montage erforderlich sind. Dadurch können Sie Ihre Ziele in weniger und effizienteren Schritten erreichen. Wir sind bestrebt, eine erstklassige Quelle für Baudienstleistungen zu sein und Ihnen die Präzision zu niedrigeren Preisen zu bieten um auf dem Markt wettbewerbsfähig zu bleiben.


Wir freuen uns über Kunden, die die volle Unterstützung der Konstruktionsabteilung von Hyperion Optics benötigen, um einen umfassenden Service zu bieten, der Optik, Optik, Mechanik, Fertigung und Montage umfasst. Bei der Untersuchung und Untersuchung Ihrer aktuellen Anwendung wird unsere Lösung unweigerlich perfekt in Ihr System integriert. Unser 15-köpfiges Optik- / Ingenieurteam steht hinter Ihrer Anfrage zu 100%. Weitere Designanpassungen und -optimierungen sind ebenfalls entsprechend Ihrer tatsächlichen Nutzung möglich.


Wir bedienen unseren Kunden, indem wir Komponenten für die Fertigung und Montage gemäß dem bestehenden Layout anbieten und das ursprüngliche Design auf Wunsch weiter optimieren, oder wir übernehmen die volle Verantwortung für die Entwicklung und Herstellung der Linse. Im Laufe der Jahre haben wir fertige und vorkonfektionierte Linsenprodukte, bitte beachten Sie unsere Linsenkategorie für detaillierte Informationen, oder senden Sie Ihre Anfrage an unseren professionellen technischen Vertrieb.


Unser erstklassiger Optik-Design- Service bietet:


  • Kostenlose Design-Beratung: Wir bieten kostenlose vorläufige Design-Ergebnisse für Ihre Konzept Machbarkeitsstudie, Pragmatische Vorschläge werden zur Verfügung gestellt.

  • Aufgrund unserer jahrzehntelangen Erfahrung in der Zusammenarbeit mit großen Glasherstellern bieten wir immer den kosteneffizientesten und zuverlässigsten Materialmix und die beste Lösung.

  • Parameteranalyse auf spezielle Anfrage. Kunden haben das beste Verständnis für ihr System und ihre Anwendung; Wir sind mehr als glücklich, während der Entwurfsphase zusätzliche Simulationen und Analysen nach Kundenwunsch durchzuführen.

  • Strenge Qualitätskontrolle für das Design-Projekt. Wir haben ein einzigartiges projektbasiertes QA-Team ausschließlich für Design-Projekte entwickelt, das aus Top-Inspektoren und Ingenieuren besteht, die qualifiziert sind, die kompliziertesten Probleme während des Prototyping und der Montage bis zur Inspektion zu lösen. Direkt von beiden Technikern und QA geleitet.

  • Benutzerdefinierte Prüfungsanforderung. Wir verstehen, dass jedes Programm seine einzigartigen Akzeptanzkriterien hat; Hyperion Optics ist bereit, mit dem Kunden zusammenzuarbeiten, um die am besten geeigneten Kontrollmethoden zu entwickeln, und investiert, was auf der Grundlage unserer aktuellen Messanordnung notwendig ist.

Bitte sehen Sie sich unsere Produktkategorie an, um zu erfahren, wie wir Ihnen bei der Projektentwicklung helfen können. Wir sind einer der besten Lieferanten für optische Linsen , und unser kundenspezifischer Linsenservice kann Ihr Projekt erleichtern, ganz gleich, ob es sich um eine Machbarkeitsprüfung oder eine kommerzielle Serienproduktion handelt.



Die Fertigungsanlagen von Hyperion Optics erweitern die Lieferfähigkeit unserer asphärischen Produkte auf LWIR-Anwendungen, von hochpräzisen VIS-Bildsystemen bis hin zu Infrarot- und thermischen Linsen. Wir können optische Gläser und Infrarotmaterialien wie Germanium, Zinksulfid, Zinkselenid und Calciumfluorid verarbeiten , Chacolgenide Gläser usw.


Wir bestehen darauf, jede asphärische Gleichung und Spezifikationen aus der Kundenanfrage zu simulieren, um sicherzustellen, dass wir in der Lage sind, sie zu liefern, und Vorschläge basierend auf unseren Studien und unserem Verständnis zu liefern. Für ein komplexes Design sind wir bereit, einen Test auf H-K9-Glas durchzuführen, um die Machbarkeit Ihres Designs zu überprüfen, wobei die Profilkarte als Referenz für den Kunden dient.


Die Herstellungskosten unserer asphärischen Teile helfen unseren Kunden auch, asphärische Oberflächen in ihrem Design zu verwenden, um eine bessere Systemleistung oder ein verdichtbares Ziel zu erreichen, während sie gleichzeitig die Preissetzungskompetenz auf dem Markt behalten.


Wir sind in der Lage, an Optik LRIP-Projekt (niedrige Verhältnis Anfangsproduktion), wie 5-10 Stück für die optische Machbarkeitsstudie, auf 200 Stück bis 500 Stück Produktion zu arbeiten. Lassen Sie uns Ihren Lieferplan wissen; Wir können an einer präzisen Teileversandplanung arbeiten.


aspheric parts in LIRP project

Bei Hyperion Optics arbeiten wir mit verschiedenen Infrarot-Materialien. Neben sphärischen Teilen mit zunehmendem Bedarf an IR-asphärischen Komponenten verwenden Designer eher asphärische Teile in LIRP-Projekten, um eine relativ zuverlässige Leistung zu erreichen, währenddessen die Elementmenge innerhalb des Systems verringert wird. Unsere asphärische Komponentenproduktionskapazität reicht von 0,8 Mikron bis zu 12 Mikron für Ihre Infrarotanwendung aus einer Kombination von Materialien, die benötigt werden, um Ihre Anwendungserwartung zu erreichen.


Ausgestattet mit Ameteks Einpunkt-Diamantdrehvorrichtung kann Hyperion Optics folgende Infrarot- und UV-Materialien als asphärische Komponenten verarbeiten:


UV materials as aspheric components


(CVD CLEARTRAN available

Zinksulfid (CVD CLEARTRAN verfügbar), Zinkselenid , Germanium, Chalkogenidgläser (erhältlich sowohl Schott- als auch NHG-IRG-Materialien), Calciumfluorid, Silicium.

Bitte kontaktieren Sie unsere erfahrenen Ingenieure für Leistungsberatung und Zeichnungsbeurteilung.


Wir versprechen, dass keine zusätzlichen Investitionen in Werkzeuge und Verarbeitungsvorrichtungen für Kugelsubstrate und -präparationen anfallen, und ermöglichen den Kunden einen schnellen und produktiven Start in den Zeitplan. Hyperion Optics schätzt jede einzelne von den Kunden gebotene Möglichkeit; unsere typische MOQ ist zwei Stücke für die optische Leistung Genehmigung Zweck auf Kundenseite; Unser Fast-Asphere-Prototyping hat sich zu einem unserer beliebtesten Services für LRIP-Projekte mit Kundenvorteilen entwickelt. Wir können Kugel- und Asphärenteile gleichzeitig für das Objektiv- oder Okulardesign des Kunden verarbeiten, wodurch ein zuverlässiges Timeline-Management gewährleistet wird, das die strengen Timing-Anforderungen von LRIP erfüllt. In der Zwischenzeit bieten wir auch ein Beschichtungspaket mit wettbewerbsfähigen Preisen für dieses Rapid-Prototyping-Konzept an.


Unser Rapid Asphäric Prototyping / LRIP Service in SWIR MWIR und LWIR beinhaltet:

1. Zum Drucken erstellt Hyperion Optics asphärische Linse und bietet Inspektionsbericht von Ihrem Druck.


2. Es gibt einen Mangel an Verwendung von Chalcogenid-Materialien in der Industrie. Bei Hyperion Optics könnte die Kombination aus Chalcogenide-Gläsern und regulären IR-Materialien eine kostengünstige Lösung mit überlegener Leistung bieten.


3.Reverse Engineering basierend auf Proben, die Sie zur Verfügung stellen, führt Hyperion Optics eingehende Kartierung und optische Leistungsprüfung entweder auf asphärische Linsen oder Linsensystem-Produkte, Redesign und Optimierung einschließlich Herstellung und Montage.


4.Für SWIR Prototyping-Projekte, verwenden wir Press-Technik für Schott und Ohara Marke Gläser Herstellung bei Prototyping Menge, die dramatisch auf Ihre Materialinvestition statt Übersee Rohstoff Kauf zu speichern.


Manufacturing Limits for Aspheric Surfaces For IR Materials

Based on Form Error Tolerance


Form Error 0.5 – 2μm Higher Resolution Profilometry (2-D)1

Attribute

Minimum

Maximum

Diameter (mm)3

3

80

Local Radius (mm)

-12 (Concave)

Sag (mm)

0

252

Departure (mm)

0.01

20

Included Angle (°)

0

150


Form Error < 0.5μm Interferometry with Stitching (3-D)

Attribute

Minimum

Maximum

Diameter (mm)3

3

80

Local Radius (mm)

-13 (Concave)

Sag (mm)

0

252,4

Departure (mm)

0.002

1

Included Angle (°)

0

120+5


Sprechen Sie mit einem unserer Optikingenieure, um zu erfahren, wie Hyperion Optics mit Ihnen bei der Entwicklung Ihrer IR-Anwendung zusammenarbeiten kann, um die beste Lösung zu finden.


Fresnel lenses


Hyperion Optics bietet verschiedene Fresnellinsen für die Laserausrichtung und Machine-Vision-Anwendungen. Im Gegensatz zu gewöhnlichen zylindrischen Linsen können linienerzeugende Fresnel-Linsen eine gleichmäßige Energieverteilung entlang der Linie erzeugen.


Wir bieten sowohl optisches Glas (N-BK7 oder gleichwertig) als auch eine Kunststoffversion für Ihre spezifische Anforderung. Mit unseren hocheffizienten Zementiertechniken unterstützen wir kundenspezifische Lösungen und Leistungsversuche mit geringem Volumen. Bitte beachten Sie, dass für alle Fan-Angle-Produkte auf Anfrage eine kostenlose Probennahme möglich ist.


Durchmesser variiert von 4 mm bis 8 mm, 2 / 2,5 mm +/- 0,1 mm in der Mittendicke. Ventilatorwinkel erhältlich von 110 °, 20 °, 14 °, 10 ° oder nach Maß. Unsere Optical Glass Version Line Generation Fresnel-Linsen haben eine viel bessere Bildqualität, die auch hohe Betriebstemperatur haltbar ist. Im Vergleich zu Stablinsen sind unsere Produkte viel einfacher zu montieren.


Dichroic Filter


Hyperion Optics bietet eine komplette Reihe kostengünstiger dichroitischer Filter, die hervorragende Transmissions-, Reflexions- und Absorptionseigenschaften bieten.


Hauptmerkmale:

  • Scharfer Übergang von Reflexion zu Übertragung
  • Hohe Übertragung im Durchlassbereich
  • Harte Beschichtungen und keine Klebstoffe für eine lange Filterlebensdauer
  • Alles Dielektrikum beschichtet mit IBS-Technologie

Werksstandard - Kontaktieren Sie uns für die Herstellung von Grenzwerten oder kundenspezifischen Spezifikationen


  • Einfallswinkel: 45,0 °
  • Shortpass Typ Transmission: Tabs> 85%
  • Abmessungen: 25,2 mm * 35,6 mm * 1,1 mm
  • Clear Aperture:> 95%
  • Betriebstemperatur: -45 ° C ~ 85 ° C
  • Physikalische Haltbarkeit: MIL-C-48497A
  • Longpass Typ Transmission: Tabs> 90%
  • Reflexionsband: Rabs> 98%
  • Dicke Toleranz: ± 0,1 mm
  • Übertragene Wellenfront: 1 / 4λRMS @ 633nm (pro Zoll)
  • Umweltverträglichkeit: MIL-STD-810F
  • Substrat: UV-Quarzglas


Dichroitische optische Filter bestehen aus dielektrischen Dünnschichtbeschichtungen auf Glas und weisen scharfe Übergänge zwischen durchgelassenen und reflektierten Wellenlängen auf. Dichroitische Filter sind herkömmlichen Interferenzfiltern ähnlich, unterscheiden sich jedoch dadurch, dass sie alle unerwünschten Wellenlängen reflektieren. Folglich bietet unser dichroitischer Bereich auch minimale Extinktionseigenschaften.


Unsere dichroitischen Filter sind in den Wellenlängenbereichen Longpass, Shortpass, Bandpass, Bandblocking und Farbkorrektur verfügbar. Dichroitische Kurzpass- und Langpassfilter können auch als heiße bzw. kalte Spiegel fungieren.


Dichroitische Filter können natürliches Licht von einer bestimmten Wellenlänge in zwei Teile teilen, von denen einer durchgeht und der andere reflektiert oder absorbiert wird. Filter, die längere Wellenlängen des Lichts durchlassen, werden als Langwellenpassfilter bezeichnet, und Filter, die den Durchgang kürzerer Wellenlängen ermöglichen, werden als Kurzwellenpassfilter bezeichnet.


Der gewünschte Spektralbereich kann durch Verwendung unterschiedlicher dichroitischer Filter erreicht werden.


Dichroic Longpass Filters
Cut-On Wavelength Transmission Wavelength Reflection Wavelength Wavelength Range(nm) Wavefront Tolerance Material Diameter
400 420-1600 350-375 350-1600 1/4λ Fused Silica 12.5 25
450 470-1600 350-430 350-1600 1/4λ Fused Silica 12.5 25
500 520-1600 350-480 350-1600 1/4λ Fused Silica 12.5 25
550 575-1600 415-515 415-1600 1/4λ Fused Silica 12.5 25
600 625-1600 460-570 460-1600 1/4λ Fused Silica 12.5 25
650 675-1600 495-610 495-1600 1/4λ Fused Silica 12.5 25
700 725-1600 535-600 535-1600 1/4λ Fused Silica 12.5 25
750 780-1600 565-715 565-1600 1/4λ Fused Silica 12.5 25
800 830-1600 600-760 600-1600 1/4λ Fused Silica 12.5 25
850 880-1600 635-805 635-1600 1/4λ Fused Silica 12.5 25
900 935-1600 675-855 675-1600 1/4λ Fused Silica 12.5 25




Dichroitische Kurzpassfilter


 Dichroic Shortpass Filters



Dichroic Shortpass Filters
Cut-Off Wavelength Transmission Wavelength Reflection Wavelength Wavelength Range(nm) Wavefront Tolerance Material Diameter
400 325-385 420-485 325-485 1/4λ Fused Silica 12.5 25
450 325-430 470-545 325-545 1/4λ Fused Silica 12.5 25
500 325-480 520-610 325-610 1/4λ Fused Silica 12.5 25
550 400-530 575-725 400-725 1/4λ Fused Silica 12.5 25
600 400-580 625-795 400-795 1/4λ Fused Silica 12.5 25
650 400-630 675-850 400-850 1/4λ Fused Silica 12.5 25
700 400-680 725-990 400-990 1/4λ Fused Silica 12.5 25
750 400-725 800-990 400-990 1/4λ Fused Silica 12.5 25
800 400-775 850-1050 400-1050 1/4λ Fused Silica 12.5 25
850 880-1600 635-805 635-1600 1/4λ Fused Silica 12.5 25
900 400-820 910-1110 400-1110 1/4λ Fused Silica 12.5 25




Calcium Fluoride Lenses


Hyperion Optics liefert unbeschichtete Fluorid (CaF2) -Linsen mit einem Durchmesser von 1/2 Zoll und 1 Zoll. Bitte sprechen Sie mit unseren Technikern für Ihre individuellen Anforderungen. Wir sind auch in der Lage, beschichtete Produkte mit einer AR-Beschichtung von 1,65 μm oder 2-5 μm zu liefern.


CaF2 weist eine hohe Übertragungsrate von 0,18-8,0 Mikron auf und wird für Anwendungen mit hoher Transmission im UV- und IR-Spektralbereich verwendet. Mit seiner hervorragenden Laserleistungsschadenschwelle werden CaF2-Linsen auch unter Excimer-Laser-Umgebungen weit verbreitet eingesetzt. Sein Brechungsindex ist vergleichsweise niedrig von 180 nm bis zu 8,0 Mikron und reicht von 1,35 bis 1,51. CaF2 hat eine geringe Dispersion, bei Anwendungen mit sichtbaren Wellenlängen zeigt es eine überlegene, lebhafte und exquisite Abbildungsleistung im Vergleich zu herkömmlichen optischen Gläsern .


Calcium Fluoride (CaF2) lenses transmission


Calciumfluoridkomponenten sind jedoch in der tatsächlichen Produktion schwierig herzustellen. Das Material selbst ist weich und lässt auf den polierten Oberflächen leicht Fertigungsspuren und Kratzer zurück. Bei Hyperion Optics, mit unserer jahrzehntelangen Erfahrung in der CaF2-Produktion, haben wir eine hervorragende Oberflächengenauigkeit und kosmetische Kontrollmethode, unsere typische Oberflächenqualität beträgt 40-20 nach MIL-C-13830A.


Calcium Fluoride

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Diameter Tolerance(mm)

+0/-0.05

+0/-0.03

+0/-0.02

Center Thickness(mm)

±0.01

±0.03

±0.025

Parallelism (Arc min)

6

<3

<1

Cosmetic(MIL-C-13830A)

100-80

60-40

40-20

Figure Tolerance inλ(Pow/irreg)

2.5 - 1.5

2 - 1

1/0.25

Coating (T% avg)

Depends on Different Working Wavelength

Materials

Calcium Fluoride


concave mirror


Der Konkavspiegel ist die Reflexionsabbildung, es ist nicht das Licht durch, sondern die Reflexion zurück zum Abbildungsinstrument, das Licht beachtet das Reflexionsgesetz. Ein Konkavspiegel ist ein sphärischer Spiegel, der keine chromatische Aberration aufweist, da keine Brechung vorhanden ist, aber immer noch eine sphärische Aberration aufweist. Wenn ein Spiegel ohne sphärische Aberration benötigt wird, kann ein parabolischer / ellipsoider / hyperbolischer Spiegel gewählt werden.


Konkave Spiegel können verwendet werden, um Bilder von Lichtquellen zu erzeugen. Konkave Spiegel können schwierig zu verwenden sein, da das Objekt und das Bild jetzt im selben Raum existieren. Konkavspiegel haben jedoch eine unglaubliche Eigenschaft, da der Bildort und die Qualität vollständig unabhängig von der Wellenlänge sind und somit im Gegensatz zu äquivalenten Linsenoptiken keine chromatische Aberration erzeugen. Dies ermöglicht die Konstruktion von Instrumenten mit einem sehr großen Spektralbereich und erlaubt es einem System, das im IR arbeitet, mit sichtbarem Licht ausgerichtet zu werden.


Konkave Spiegel werden typischerweise in Spiegelteleskopen, Elektronenmikroskopen und einer Reihe von wissenschaftlichen Instrumentenanwendungen verwendet, bei denen es erforderlich ist, entfernte Objekte abzubilden.


Unsere hochwertigen Konkavspiegel sind für den Einsatz im sichtbaren und nahen Infrarotbereich beschichtet. Wir können die Aluminiumbeschichtung auch von unseren konkaven Spiegeln abziehen und mit einer gewünschten Beschichtung versehen, zB Protected Gold oder UV-Aluminium. Dies kann kurzfristig durchgeführt werden, um Ihren maßgeschneiderten konkaven Spiegel zu erstellen. Dies kann bei der Entwicklungsarbeit sehr hilfreich sein.

Concave mirrors reflectance

reflectance for metallic mirror

Concave mirrors


Dove Prism

Dove-Prismen werden als reflektierendes Prisma verwendet, das das Bild invertiert. Das Dove-Prisma wird aus einem rechtwinkligen Prisma geformt. Normalerweise werden Taubenprismen in dem parallelen optischen Pfad basierend auf dem Prinzip des kritischen Winkels verwendet, um eine totale innere Reflexion mit begrenztem Sichtfeld zu erreichen.


Ein Lichtstrahl, der in eine der geneigten Flächen des Prismas eintritt, unterliegt einer inneren Totalreflexion von der Innenseite der längsten (unteren) Fläche und tritt aus der gegenüberliegenden geneigten Fläche aus. Bilder, die durch das Prisma gehen, werden umgedreht, und weil nur eine Reflexion stattfindet, ist das Bild invertiert, aber nicht seitlich transponiert.


Ein Lichtstrahl, der in die geneigten Flächen eintritt, wird von der unteren Fläche totalreflektiert und tritt aus der gegenüberliegenden geneigten Fläche aus. Interessanterweise, wenn optische Taumelscheiben entlang der Längsachse gedreht werden, rotiert das Bild mit der doppelten Rate des Prismas, was Anwendungen in Bereichen wie Interferometrie, Astronomie und Mustererkennung hat. Dove-Prismen können auch als rechtwinklige Prismen mit geneigten Flächen HR-beschichtet verwendet werden.


Hyperion Optics liefert Standard- und kundenspezifische Taubeprismen entsprechend Ihrer Anforderung; Bitte beachten Sie das folgende Spec-Grid für weitere Fähigkeiten Studie. Sprechen Sie noch heute mit unseren Technikern, um herauszufinden, welche Passgenauigkeit für Ihre Anwendung am besten ist.


Dove Prism

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Dimension Tolerance(mm)

±0.05

±0.03

±0.0125

Angle Tolerance( Arc min)

5‘

3’

1‘

Cosmetic(MIL-C-13830A)

80-50

40-20

10-5

Flatness  @632.8 nm

2 Lambda

1/2 Lambda

1/10 Lambda

Coating (T% avg) VIS

96-98%

99%

99.5%

Coating (R% avg) VIS

96-98%

99%

99.5%

Materials

Optical Glass,  fused silica



Micro Sphere Lenses

Mit dem schnell wachsenden Markt für Unterhaltungselektronik und Mobiltelefone wird die Leistung von Miniaturkameras im Vergleich zu früheren Jahren immer anspruchsvoller. Die Herstellungskosten, die Verpackung und die Bildqualität stellen jedoch optische Herausforderungen vor besondere Herausforderungen.


Bei Hyperion Optics bieten wir fortlaufend die präziseste Herstellung von optischen Mikro- und Mikrominiaturkomponenten sowie das optische Design und die Montage für anspruchsvolle Mikrobildgebungsgeräte für wissenschaftliche, kommerzielle, medizinische und sensorische Technologiemärkte. Wir sind ausgestattet, um die anspruchsvollsten Spezifikationen und Toleranzen zu erfüllen.


Unsere Mikrolinsen Herstellungsfähigkeit unserer Kunden Produkte winziger als 3 mm Durchmesser, 0,8 mm in der Mittendicke, 1/4 Lambda Oberflächengenauigkeit gewährleisten. Alle unsere Mini-Objektive sind in kundenspezifischer Weise gebaut. Bitte sprechen Sie mit unserem Ingenieur für Ihre eigene Mikrosystem-Anforderung, um zu erfahren, wie wir Ihnen heute helfen können.



  • Geringe Dispersion
  • Verfügbar unbeschichtet oder AR-beschichtet
  • Ideal für Wärmebild-, FLIR- und medizinische Systeme


Hyperion Optics Zink-Selenid-Fenster ( ZnS-Fenster ) eignen sich perfekt für eine Vielzahl von Infrarotanwendungen einschließlich Wärmebild-, FLIR- und medizinische Systeme. Dieses chemisch aufgedampfte Material wird aufgrund seines niedrigen Absorptionskoeffizienten und seiner hohen Temperaturschockbeständigkeit in Hochleistungs-CO2-Lasersystemen umfangreich eingesetzt. Zink-Selenid (ZnSe) ist ein relativ weiches Material, das leicht zerkratzt. Es wird nicht in rauen Umgebungen empfohlen, da seine Knoop-Härte nur 120 beträgt. Tragen Sie bei der Handhabung einen gleichmäßigen Druck und tragen Sie Latex-Fingerlinge oder Handschuhe, um eine Kontamination zu vermeiden.



Hinweis: Beim Umgang mit Zinkselenid ist besondere Vorsicht geboten, da es sich um ein giftiges Material handelt. Tragen Sie immer Gummi oder Plastikhandschuhe, um das Risiko einer Kontamination zu vermeiden.


  • Unbeschichtet oder mit AR-Beschichtungen für verschiedene IR-Bereiche
  • Minimale chromatische Aberration aufgrund geringer Dispersion
  • Ideal für Infrarotanwendungen, die eine robuste Optik erfordern



Hyperion Optics Germanium Windows ist ab Lager mit drei Antireflex-Beschichtungen erhältlich: 3 - 5 μm für Anwendungen im mittleren Infrarotbereich, 3 - 12 μm für breitbandige multispektrale Anwendungen oder 8 - 12 μm für Wärmebildanwendungen. Aufgrund des hohen Brechungsindexes (ca. 4,0 von 2 - 14μm) wird für diese Germaniumfenster für eine ausreichende Transmission in der interessierenden Region eine Antireflexbeschichtung empfohlen. Germanium unterliegt thermischem Runaway, dh die Transmission nimmt mit steigender Temperatur ab. Daher sollten diese Germaniumfenster bei Temperaturen unter 100 ° C verwendet werden. Germanium's hohe Dichte (5,33 g / cm3) sollte bei der Entwicklung für gewichtssensible Systeme berücksichtigt werden. Die Knoop-Härte von Germanium (780) ist etwa doppelt so hoch wie die von Magnesiumfluorid und ist daher ideal für Infrarotanwendungen, die eine robuste Optik erfordern.

Achromatic Doublet Lenses


Bei Hyperion Optics bieten wir unseren Kunden mit jahrzehntelangen Fertigungserfahrungen eine große Anzahl achromatischer Linsen für ihre Anwendungen in verschiedenen Präzisionsgüten. Bitte überprüfen Sie unseren Testplattenradius online zum Download, um Ihre Kosten für das benutzerdefinierte achromatische Dublettlinsen-Design zu sparen. Gerade bei kostensensitiven Designs sorgt unsere Serienproduktion immer für eine zufriedenstellende Preislösung.


Da optische Entwickler häufig Dubletten verwenden, die einen größeren Spielraum zur Beseitigung von chromatischen und sphärischen Aberrationen bieten. Wir bieten auch ausgezeichnete Vorschläge für die Auswahl des Glasmaterials in der individuellen Gestaltung, da wir die Wichtigkeit der Brechzahlgenauigkeit in der Materialauswahlstufe trotz der Entwurfsdaten in der Software unterscheiden.


Bei bestimmten Herstellern von Flintglas kann es generell sein, dass bestimmte Zerfließeigenschaften von Glas zu kosmetischen Fehlern nach dem Polieren führen oder sogar die Übertragung nach dem Beschichten beeinträchtigen. Lassen Sie uns helfen, ein solches Problem in Ihrem Designprozess zu vermeiden.



COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Diameter Tolerance(mm)

±0.05

±0.03

±0.0125

Center Thickness(mm)

±0.01

±0.03

±0.025

Radius (%)

±1%

±0.5%

±0.3%

Focal Length Tolerance (%)

±3%

±1%

±0.5%

Cosmetic(MIL-C-13830A)

100-80

40-20

10-5

Figure Tolerance in λ(Pow/irreg)

3 - 1

2 - 1/4

1 - 1/10

Centration (Arc min)

6

<3

<1

Dia. To Thick Ratio

9~50:1

Coating (T% avg)

96-98%

99%

99.5%

Materials



Für extrem präzise, ​​sensible Systemanforderungen, kontaktieren Sie uns für weitere Informationen, unsere Ingenieure sind mehr als glücklich, Ihr Design zu bewerten und unsere Erfahrungen der Herstellung helfen, die am besten geeigneten Toleranzen zu definieren.



Undoped YAG Crystal


Undoped YAG Crystal ist ein ausgezeichnetes Material für optische UV-IR-Fenster, insbesondere für Anwendungen mit hoher Temperatur und hoher Energiedichte. Die mechanische und chemische Stabilität ist vergleichbar mit Saphirkristall, aber YAG ist einzigartig mit Nicht-Doppelbrechung und verfügbar mit höherer optischer Homogenität und Oberflächenqualität. Bis zu 3 YAG-Kugeln, die nach CZ-Methode gezüchtet werden, sind mit geschnittenen Blöcken, Fenstern und Spiegeln von CryLight erhältlich.

Spezifikationen


Spezifikationen:

Orientierung: <111> +/- 5 Grad

Durchmessertoleranz: +0,0 / - 0,1 mm

Stärkentoleranz: +/- 0,2 mm

Oberflächenqualität: besser als 10/5 kratzen / graben

Parallelität: <30 arcsec

Ebenheit: <& lambda; / 8 bei 632,8 nm

Rechtwinkligkeit: <5 arcmin

Wellenfrontverzerrung: <λ / 2 @ 632.8nm

Beschichtung: Beschichtung auf Anfrage


Eigenschaften:

Kristallstruktur kubisch

Dichte 4,5 g / cm3

Übertragungsbereich 250 - 5000 nm

Schmelzpunkt 1970 ° C

Spezifische Wärme 0,59 W · s / g / K

Wärmeleitfähigkeit 14 W / m / K

Wärmeschockbeständigkeit 790 W / m

Wärmeausdehnung 6.9x10-6 / K

dn / dT, @ 633 nm, 7.3 · 10 & supmin; & sup6; / K-1

Mohs-Härte ~ 8.5

Brechungsindex 1.8245 @ 0.8mm, 1.8197 @ 1.0mm,

1,8121 @ 1,4 mm

Hyperion Optics hat unser Kantengerät im Herstellungsprozess für sphärische Linsenkomponenten verbessert. Wir sind jetzt in der Lage, Toleranzgrenzen von + 0 / -0,01 mm für Ihre Präzisionsanforderungen zu liefern. Bitte kontaktieren Sie unseren Vertrieb, wenn Sie einen engen Durchmesserparameter haben.


Improved Diameter Tolerance Control

Die zylindrischen Komponenten von Hyperion Optics wurden häufig für laserbasierte Anwendungen mit zuverlässiger optischer Leistung und Haltbarkeit verwendet. Wir können Zygo-Berichte über alle von uns produzierten zylindrischen Oberflächen liefern und auf Kundenwunsch eine intensive Messung durchführen, wie z. B. die Abweichung der optischen Achse.


Wir arbeiten eng mit Innovatoren und Fotoausrüstern zusammen, die maßgeschneiderte anamorphotische Systeme entwickeln, in denen Zylinderlinsen als Bild-Aspekt-Verhältnis-Wechsler verwendet werden.


Für aufsteckbare anamorphotische Objektive für Smartphones, ein anamorphes Kino-Projektionssystem und einen an der Vorderseite angebrachten anamorphotischen Aufsatz. Bitte beachten Sie unsere anamorphotischen Linsen für weitere Informationen. Wenn Sie sich in der Phase der Entwicklung eigener anamorphotischer Linsen befinden, zögern Sie nicht, sich an einen unserer Optikingenieure zu wenden, um eine kostenlose Beratung zu erhalten, um einen Assistenten aus der Fertigungsperspektive zu erhalten.


Bei der Optik von Hyperion verwenden wir weiterhin die optische Kantenbearbeitung für die anspruchsvollsten Anforderungen, die bei der Herstellung zylindrischer Bauteile unerlässlich sind. Wir liefern vollständige Inspektionsdaten zusammen mit der Lieferung einschließlich Zygo Interferometrie Bericht und Zentrierung Testergebnisse.


Fluorescence Filters


Fluoreszenzfilter sind eine Klasse von Filtern, die nach Anwendungstyp klassifiziert sind.


Fluoreszenzfilter ist ein Fluoreszenz-Imaging-Filter für biomedizinische und Life-Science-Instrumente, die Schlüsselkomponenten, die Hauptrolle ist in der biomedizinischen Fluoreszenz-Analysesystem für die Trennung und Auswahl von Substanzen in der Anregungs- und Emissionsfluoreszenz der spektralen Eigenschaften der Bande. Es ist normalerweise erforderlich, dass die Filterabschneidetiefe größer als OD5 ist (optische Dichte, OD = -lgT). Die Kernanforderungen für Filter, die in Fluoreszenzdetektionssystemen verwendet werden, sind eine hohe Abschneide-Steilheit, eine hohe Durchlässigkeit, eine hohe Positionierungsgenauigkeit, eine hohe Abschneidetiefe und eine ausgezeichnete Umgebungsstabilität.


Fluorescent filters


Leuchtstofffilter ist eine Kombination von drei, drei sind Anregungsfilter, Emissionsfilter und dichroitische Filter.


Anregungsfilter (Anregungsfilter, Anregungsfilter, Anregungsfilter): Im Fluoreszenzmikroskop kann nur die Anregungswellenlänge des Filters die Fluoreszenz durchlaufen. In der Vergangenheit wurde ein Kurzpassfilter verwendet, und nun wird grundsätzlich ein Bandpassfilter verwendet. Das Gehäuse ist mit Pfeilen markiert, die die Ausbreitungsrichtung des empfohlenen Lichts anzeigen.


Emissionsfilter (Emitter Filter, Emitter): Wählen und übertragen Sie die von der Probe emittierte Fluoreszenz, den anderen Bereich der Lichtausblendung. Die Wellenlänge des emittierten Lichts ist länger als die Wellenlänge des Anregungslichts (näher an Rot). Ein Bandpassfilter oder ein Langwellenpassfilter kann als das Emissionsfilter ausgewählt werden. Das Gehäuse ist mit Pfeilen markiert, die die Ausbreitungsrichtung des empfohlenen Lichts anzeigen.


Dichroic Mirror (Dichromic Beamsplitter, Dichromatic Beamsplitter): auch bekannt als dichroitische Spiegel oder dichroitische Spiegel. Und in einem Winkel von 45 ° zum Strahlengang des Mikroskops platziert. Dieser Filter reflektiert eine Farbe des Lichts (Anregungslicht) und überträgt eine andere Farbe des Lichts (emittiertes Licht), die Reflektivität des Anregungslichts ist größer als 90% und die Transmission des emittierten Lichts ist größer als 90%. Der undurchlässige Teil des Spektrums wird eher reflektiert als absorbiert. Filter im Durchlicht und im reflektierten Licht ergänzen einander und sind daher auch als dichroitische Filter bekannt.


Unsere Fluoreszenzfilter sind für Fluoreszenz-Imaging-Anwendungen konzipiert, mit Blick auf Langlebigkeit und hohe optische Leistungsanforderungen in der Fertigung. Das Filtersubstrat besteht aus Quarz, der 1/10 Lambda Oberflächengenauigkeit erreichen kann, während der Wärmeausdehnungskoeffizient von Quarz relativ klein ist, kann eine höhere Bildqualität erhalten.

Fluorescence Bandpass Filter


Fluoreszenz-Bandpassfilter

CWL(nm) FWHM(nm) Transmission (%) Optical Density Blocking Wavelength (nm) Transmitted Wavefront  Error Material Diameter
340 29 80 ≥6.0 362 - 580 1/4λ UV Fused Silica 12.5 25
357 48 80 ≥6.0 250 - 320 1/4λ UV Fused Silica 12.5 25
370 40 80 ≥6.0 250 - 340 & 394 - 800 1/4λ UV Fused Silica 12.5 25
377 54 85 ≥6.0 409 - 701 1/4λ UV Fused Silica 12.5 25
386 27 90 ≥6.0 300 - 360 & 510 - 700 1/4λ UV Fused Silica 12.5 25
387 15 90 ≥6.0 405 - 700 1/4λ UV Fused Silica 12.5 25
390 45 90 ≥6.0 426.5 - 474.5 1/4λ UV Fused Silica 12.5 25
435 48 93 ≥6.0 505 - 850 1/4λ UV Fused Silica 12.5 25
438 28 93 ≥6.0 250 - 415 & 460 - 600 1/4λ UV Fused Silica 12.5 25
440 46 93 ≥6.0 381.5 - 392.5 1/4λ UV Fused Silica 12.5 25
447 65 93 ≥6.0 490 - 800 1/4λ UV Fused Silica 12.5 25
448 25 93 ≥6.0 250 - 423 & 471 - 950 1/4λ UV Fused Silica 12.5 25
452 53 93 ≥6.0 370 - 410 1/4λ UV Fused Silica 12.5 25
466 45 93 ≥6.0 500 - 550 1/4λ UV Fused Silica 12.5 25
472 35 93 ≥6.0 250 - 442 & 498 - 640 1/4λ UV Fused Silica 12.5 25
475 53 93 ≥6.0 515.5 - 565.5 1/4λ UV Fused Silica 12.5 25
486 36 93 ≥6.0 250 - 455 & 510 - 660 1/4λ UV Fused Silica 12.5 25
494 25 93 ≥6.0 300 - 473 & 518 - 680 1/4λ UV Fused Silica 12.5 25
500 29 93 ≥6.0 250 - 473 & 525 - 670 1/4λ UV Fused Silica 12.5 25
510 25 93 ≥6.0 300 - 490 & 531 - 800 1/4λ UV Fused Silica 12.5 25
512 30 93 ≥6.0 300 - 480 & 540 - 950 1/4λ UV Fused Silica 12.5 25
520 41 93 ≥6.0 250 - 488 & 560 - 700 1/4λ UV Fused Silica 12.5 25
525 18 93 ≥6.0 403 - 455 1/4λ UV Fused Silica 12.5 25
527 22 93 ≥6.0 300 - 513 & 546 - 740 1/4λ UV Fused Silica 12.5 25
530 62 93 ≥6.0 400 - 485 & 569 - 750 1/4λ UV Fused Silica 12.5 25
534 25 93 ≥6.0 300 - 510 & 555 - 725 1/4λ UV Fused Silica 12.5 25
535 48 93 ≥6.0 250 - 497 & 588 - 1000 1/4λ UV Fused Silica 12.5 25
540 56 93 ≥6.0 450 - 500 1/4λ UV Fused Silica 12.5 25
543 27 93 ≥6.0 250 - 518 & 565 - 750 1/4λ UV Fused Silica 12.5 25
549 21 93 ≥6.0 300 - 530 & 568 - 850 1/4λ UV Fused Silica 12.5 25
550 100 93 ≥6.0 300 - 488 & 622 - 975 1/4λ UV Fused Silica 12.5 25
560 32 93 ≥6.0 589.5 - 623.5 1/4λ UV Fused Silica 12.5 25
561 21 93 ≥6.0 582 - 636 1/4λ UV Fused Silica 12.5 25
572 33 93 ≥6.0 250 - 547 & 602 - 925 1/4λ UV Fused Silica 12.5 25
575 35 93 ≥6.0 300 - 541 & 638 - 800 1/4λ UV Fused Silica 12.5 25
578 22 93 ≥6.0 300 - 558 & 598 - 850 1/4λ UV Fused Silica 12.5 25
585 40 93 ≥6.0 300 - 556 & 618 - 780 1/4λ UV Fused Silica 12.5 25
592 49 93 ≥6.0 440 - 555 & 631 - 725 1/4λ UV Fused Silica 12.5 25
605 22 93 ≥6.0 403 - 455 1/4λ UV Fused Silica 12.5 25
615 26 93 ≥6.0 300 - 592 & 638 - 850 1/4λ UV Fused Silica 12.5 25
620 60 93 ≥6.0 300 - 581 & 664 - 850 1/4λ UV Fused Silica 12.5 25
628 38 93 ≥6.0 250 - 598 & 659 - 925 1/4λ UV Fused Silica 12.5 25
640 20 93 ≥6.0 250 - 610 & 655 - 925 1/4λ UV Fused Silica 12.5 25
648 20 93 ≥6.0 300 - 621 & 677 - 925 1/4λ UV Fused Silica 12.5 25
655 47 93 ≥6.0 403 - 455 1/4λ UV Fused Silica 12.5 25
661 26 93 ≥6.0 300 - 638 & 684 - 850 1/4λ UV Fused Silica 12.5 25
676 36 93 ≥6.0 250 - 650 1/4λ UV Fused Silica 12.5 25
692 47 93 ≥6.0 520 - 662 & 733 - 900 1/4λ UV Fused Silica 12.5 25
710 47 93 ≥6.0 250 - 666 & 745 - 940 1/4λ UV Fused Silica 12.5 25
716 47 93 ≥6.0 535 - 682 & 758 - 900 1/4λ UV Fused Silica 12.5 25
769 48 93 ≥6.0 250 - 724 & 808 - 1025 1/4λ UV Fused Silica 12.5 25
775 54 93 ≥6.0 250 - 350, 550 - 737, & 837 - 975 1/4λ UV Fused Silica 12.5 25
785 71 93 ≥6.0 450 - 738 & 830 - 1050 1/4λ UV Fused Silica 12.5 25
832 45 93 ≥6.0 550 - 794 & 878 - 1075 1/4λ UV Fused Silica 12.5 25

Magnesium Fluoride Lenses


CVD-Magnesiumfluorid (MgF2-CVD) hat gute mechanische Eigenschaften, chemische Stabilität, Schlagzähigkeit, große anti-thermische Fluktuationen und Strahlung. Während es ausgezeichnete Übertragung von 0,11 bis 9 um hat, verwendbar für optische Linsen, Keil- und Fensterherstellung. MgF2 wird auch als haltbares Material in Anwendungen mit tiefen UV- und LWIR-Werten angesehen.


magnesium fluoride


Hyperion Optics bietet kundenspezifische Parameter MgF2-Linsen ; Wir kontrollieren streng die Ausrichtung der C-Achse, um Doppelbrechungseffekte während des Gebrauchs zu vermeiden. Bitte sprechen Sie mit unseren Technikern für weitere Informationen.


Magnesium Fluoride

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Diameter Tolerance(mm)

±0.05

±0.03

±0.0125

Center Thickness(mm)

±0.01

±0.03

±0.025

Parallelism (Arc min)

6

<3

<1

Cosmetic(MIL-C-13830A)

100-80

60-40

40-20

Figure Tolerance inλ(Pow/irreg)

5 -3

3 - 1

2 - 1/4

Alignment of C-Axis

< 20 armin

Coating (T% avg)

Depends on Different Working Wavelength

Material

Magnesium Fluoride


Dichroic Mirror


Hyperion Optics bietet eine komplette Reihe kostengünstiger dichroitischer Filter, die hervorragende Transmissions-, Reflexions- und Absorptionseigenschaften bieten.


Dichroitische Filter bestehen aus dünnen dielektrischen Schichten auf Glas und zeigen scharfe Übergänge zwischen den transmittierten und reflektierten Wellenlängen. Dichroitische Filter sind herkömmlichen Interferenzfiltern ähnlich, unterscheiden sich jedoch dadurch, dass sie alle unerwünschten Wellenlängen reflektieren. Folglich bietet unser dichroitischer Bereich auch minimale Extinktionseigenschaften.


Unsere dichroitischen Filter sind in den Wellenlängenbereichen Longpass, Shortpass, Bandpass, Bandblocking und Farbkorrektur verfügbar. Dichroitische Kurzpass- und Langpassfilter können auch als heiße bzw. kalte Spiegel fungieren. Klicken Sie auf die folgenden Links, um weitere Informationen zu einzelnen dichroitischen Filtertypen zu erhalten.



Penta Prism


Penta Prismen werden verwendet, um rechte Winkel in optischen Systemen zu definieren. Penta Prismen, die rechtshändige Bilder liefern, weisen eine Strahlabweichung von 90 ° auf. Penta Prismen sind fünfseitige Prismen und unbeeinflusst von leichten Bewegungen. Edmund Optics bietet eine Vielzahl von Penta-Prismen für optimale Leistung im ultravioletten (UV), sichtbaren oder Infrarot (IR) -Spektrum.



Das Pentaprisma wird das Bild weder invertieren noch invertieren. Penta-Prismen sind äußerst nützlich in Ausrichtsystemen, da sie einen rechten Winkel sehr präzise und unabhängig vom Einfallswinkel definieren. Strahlen, die in eine Fläche eintreten, treten von der angrenzenden Fläche genau um 90 Grad aus, nachdem sie zwei Reflektionen innerhalb des Prismas für insgesamt 270 Grad unterzogen wurden. Das Pentaprisma wirkt als Drehspiegel, der unempfindlich gegenüber Ausrichtung ist.


Pentaprisma wird oft in Lot, Vermessung, Ausrichtung, Entfernungsmessung und Optisches Werkzeug verwendet


Werksstandard - Kontaktieren Sie uns für die Herstellung von Grenzwerten oder kundenspezifischen Spezifikationen


  • Material: Optisches Glas BK7 Grade A, Corning Fused Silica 7980, JGS1, JGS2
  • Maßtoleranz: +/- 0,1 mm
  • 90 Abweichungstoleranz:



Präzisionsserie: bis zu 2 Bogensekunden


  • Ebenheit: Präzisionsserie: 1/4 bei 632,8 nm
  • Reflektivität: R> 95% pro Fläche von 630 bis 680 nm
  • Oberflächenqualität: 60-40 scratchen und graben
  • Beschichtung: Auf Anfrage
  • Schutzfase verfügbar




Singlet lens


Singlet-Linse ist eine Linse, die aus einem reinen Einzelelement besteht, das als Grundelement für die Entwicklung optischer Systeme angesehen werden kann. Basierend auf dem Design von Optikingenieuren können mehrere Singlet-Linsen in einem optischen System mit anderen Optiken verwendet werden.


Als grundlegendes optisches Element werden Singlet-Linsen üblicherweise in der Konstruktion von Ingenieuren verwendet, und weitere Zusammenbauarbeiten für eine Vielzahl von Anwendungen, wie z. Bei Hyperion Optics decken unsere Fertigungsmöglichkeiten die Bereiche Plankonkav / Konvex , Bikonkav, Bikonvex, Positiv und Negativ ab und reichen von vielen Varianten von optischem Glas und Quarzglas bis hin zu Kristall. Mit unserer zuverlässigen Beschichtungstechnik können AR- oder V-Beschichtungen angewendet werden, um die Erwartungen zu erfüllen. Sonderbehandlung, zB Kantenschwärzung / Spezialverpackung / Etikettierung auf Anfrage.


Unsere Singlet Linsen Produktionskompetenz hilft unseren Kunden, ihre einzigartigen und innovativen Anwendungen wie Mikroskopie-Gerät, Durchmesser 2,5 mm ~ 3,5 mm Design, für Projektion / Beobachtung Anwendungen zu bauen, können wir liefern 180 + mm Durchmesser Singlet-Objektiv. Neben normalen Singletlinsen mit sichtbarem Spektrum sind auch NIR / SWIR / / LWIR / MWIR- Linsen in unserem Werk erhältlich. Weitere Informationen finden Sie in unserer IR-Optik.



COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Diameter Tolerance(mm)

±0.05

±0.03

±0.0125

Center Thickness(mm)

±0.01

±0.03

±0.025

Radius (%)

±1%

±0.5%

±0.3%

Focal Length Tolerance (%)

±3%

±1%

±0.5%

Cosmetic(MIL-C-13830A)

100-80

40-20

10-5

Figure Tolerance in λ(Pow/irreg)

3 - 1

2 - 1/4

1 - 1/10

Centration (Arc min)

6

<3

<1

Dia. To Thick Ratio

9~50:1

Coating (T% avg)

96-98%

99%

99.5%

Materials

CDGM, Ohara, Schott & Infrared Materials



SINGLET-LINSEN

Verfügbare Konfigurationen:
Plankonvex, plankonkav, bikonkav, bikonvex, positiv und negativ



Light Guides

Die kundenspezifischen Lichtleiter von Hyperion Optics sind in einer Vielzahl von Materialien erhältlich. Gegenwärtig bieten wir BK7 oder gleichwertige, Saphir oder gleichwertige und UV Fused Silica Lichtleiter in einem Sortiment von Durchmessern und Dicken an. Es ist das Schlüsselelement für Anwendungen mit kosmetischem Laser oder intensivem gepulstem Licht (IPL). IPL wird häufig zur Entfernung von unerwünschtem Haar sowie einer Reihe anderer kosmetischer Anwendungen verwendet. IPL-Anwendungen nutzen eine Vielzahl von Wellenbändern, um auf verschiedene Chromophore zu zielen. Aus diesem Grund sind unsere kundenspezifischen Lichtleiter in einer Auswahl von Materialien verfügbar, die Ihren Wellenbandanforderungen entsprechen.


Unsere kundenspezifischen BK7 oder gleichwertige Lichtleiter bieten eine hohe interne Reflexion, um den Verlust von durchfallendem Licht zu minimieren. BK7 oder ein Äquivalent kann eine Transmission von über 90% zwischen 330 und 2000 nm liefern, was dieses Material zu einer ausgezeichneten Wahl für IPL-Anwendungen macht, die zur Behandlung der Pigmentierung verwendet werden, da die maximale Absorption des menschlichen Pigments Melanin 335 nm beträgt. BK7 oder gleichwertig wird auch wegen seiner hohen Homogenität und niedrigen Blasen- und Einschlussgehalts empfohlen.


Unser Produkt bietet außerdem eine Transmission von über 90% bei 335 nm und arbeitet effizient bis hinunter zu 185 nm, wodurch es eine ausgezeichnete Alternative zu BK7 oder Äquivalent für die Pigmentierungsbehandlung darstellt. Darüber hinaus bieten unsere kundenspezifischen Quarzglas-Lichtleiter eine hohe Wärmeleitfähigkeit und eine erhöhte Laserschadensschwelle, die beide für kosmetische Laseranwendungen wesentlich sind.


Wir bieten auch benutzerdefinierte Saphirlinsen Lichtleiter, eine gemeinsame Alternative zu BK7 und Quarzglas. Saphir ist ein sehr hartes Material, das eine erhöhte Haltbarkeit und Beständigkeit gegen Beschädigungen bietet. Sapphire bietet auch eine hervorragende Übertragung über den gesamten sichtbaren und SWIR-Bereich.


Ein Lichtleiter manipuliert oder lenkt das Licht, um eine größere Beleuchtungsfläche zu beleuchten. Lichtleiter, wie Lichtleiter, werden ebenfalls aus optisch transparenten Polymeren wie Polycarbonat oder Acryl hergestellt. Sie werden nach Ihrer genauen Spezifikation hergestellt und sind in UV erhältlich Quarzglas, BK7 oder Äquivalent und Saphir oder Äquivalent zur Verwendung in einer Vielzahl von Wellenbändern. Unsere hochqualifizierten Metrologie- und QA-Techniker können jede Komponente einzeln prüfen und testen, um sicherzustellen, dass sie unseren ausgezeichneten Qualitätsstandard erfüllt.


Wenden Sie sich an unser mehrsprachiges technisches Verkaufsteam und erfahren Sie, wie das qualitativ hochwertige benutzerdefinierte Lichtleiterdesign von Hyperion Optics Ihre Produkt- und Lieferkettenerfahrung verbessern kann.


Eine Triplett-Linse ist eine zusammengesetzte Linse, die aus drei einzelnen Linsen besteht. Das Triplett-Design ist am einfachsten, um die erforderliche Anzahl von Freiheitsgraden zu erhalten, die es dem Linsenentwickler ermöglicht, alle Seidel-Aberrationen zu überwinden.


  • Kalziumfluorid und UV verschmolzene Silikon-Elemente
  • Farbkorrigiertes Breitbanddesign von 193nm bis 1000nm
  • Ideal für Fluoreszenz- und Spektroskopieanwendungen


Unsere UV-zu-NIR-korrigierten Objektive wurden für Breitbandanwendungen entwickelt und bieten eine konsistente Brennweite (siehe unten die Informationen zur chromatischen Verschiebung) und eine sphärische Aberrations-freie Leistung für Wellenlängen von 193nm bis 1000nm. Diese endlos-konjugierten Triplets, die mit erstklassigen Kalziumfluorid- und Quarzglasqualitäten hergestellt werden, eignen sich perfekt für Bildgebungsanwendungen mit einem breiten Spektrum an Wellenlängen. Typische Anwendungen umfassen die Fluoreszenzforschung, bei der das emittierte Licht im sichtbaren und nahen Infrarotbereich des Spektrums liegt, oder in Zweifachdurchlauf-Systemen, in denen die gleiche Linse verwendet wird, um das Anregungsmaterial zu beleuchten und die Emissionen von ihm zu sammeln.


COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Diameter Tolerance(mm)

±0.05

±0.03

±0.0125

Center Thickness(mm)

±0.01

±0.03

±0.025

Radius (%)

±1%

±0.5%

±0.3%

Focal Length Tolerance (%)

±3%

±1%

±0.5%

Cosmetic(MIL-C-13830A)

100-80

40-20

10-5

Figure Tolerance in λ(Pow/irreg)

3 - 1

2 - 1/4

1 - 1/10

Centration (Arc min)

6

<3

<1

Dia. To Thick Ratio

9~50:1

Coating (T% avg)

96-98%

99%

99.5%

Materials


Für hochpräzise empfindliche Systemanforderungen, achromatische Linsen kaufen Sie bitte kontaktieren Sie uns für weitere neue Informationen über optische Materialien , unsere Ingenieure sind mehr als glücklich, Ihr Design zu bewerten und unsere Erfahrungen der Herstellung helfen, die am besten geeigneten Toleranzen zu definieren.


Hyperion Optics ist der exklusive Distributor von ICO-Handy- Fisheye-Objektiven , Weitwinkelobjektiven, bitte kontaktieren Sie unseren Vertrieb für weitere Informationen.

Exclusive Distributor Of ICO Smart Phone Attach-on Lenses

Wir arbeiten an einer breiten Palette von Infrarotmaterialien, die fast das gesamte Infrarotspektrum abdecken. Hyperion Optics liefert Zinkselenid, Zinksulfid, Silizium, Germanium, Galliumarsenid und Calciumfluorid, Bariumfluorid sowie Chalkogenid- Kugellinsen und asphärische Linsen. Wir verwenden ein Laser-Kantenbearbeitungsgerät, um die Dezentrierungsabweichung von MWIR- und LWIR-Linsen zu steuern, und testen auf einer reflektierenden Zentrierstation, um extrem präzise Aufgaben zu erfüllen.


Zink-Selenid hat eine hohe Durchlässigkeit durch das Band von 0,5-22μm, besonders bei 10,6μm, und wird häufig in Wärmebild- und FLIR-Systemen verwendet. Außerdem zeichnet es sich durch einen niedrigen Absorptionskoeffizienten und eine hohe Temperaturschockbeständigkeit aus Anwendungen. Für Laser ZnSe Komponenten besuchen Sie bitte unsere Laser Optics Kategorie für weitere Informationen.


Da Zinkselenid ein relativ weiches Material ist, das Kratzer und Ablagerungen leicht auf den Oberflächen während des Verarbeitungsflusses zurückbleiben kann, wird es nicht für den Einsatz in rauen Umgebungen empfohlen. Hyperion Optics 'fortschrittliche Herstellungsverfahren für ZnSe gewährleisten eine überlegene Oberflächenqualität im Vergleich zu unseren Mitbewerbern. Bei kosmetisch empfindlichen Systemen kann unsere beste Leistung 20-10 in der S / D-Klasse erreichen. ZnSe asphärische Linsen sind auch für Ihre Anwendung erhältlich; Weitere Informationen finden Sie unter IR Asphärische Linsen. ZnSe Dome-Optiken sind auch in unserer Dome-Kategorie erhältlich.


Unsere Infrarot-Linsen sind auch mit AR-Beschichtung nach spezifischen Anforderungen erhältlich. Bitte gehen Sie bei der Handhabung, Montage und Reinigung von Infrarot-Objektiven besonders vorsichtig vor. Beachten Sie zu Ihrer eigenen Sicherheit alle geeigneten Vorsichtsmaßnahmen, einschließlich das Tragen von Handschuhen beim Umgang mit diesen Linsen und das anschließende gründliche Händewaschen.


Zusammen mit unserer hervorragenden asphärischen (einschließlich DOE-Oberfläche) Fertigungsfähigkeit ist Hyperion Optics definitiv eine Ihrer besten Wahl bei der Entwicklung von SWIR / MWIR / LWIR-Objektiven.


Multichannel Filter

Mehrkanalfilter unterscheiden sich von herkömmlichen Bandpassfiltern dadurch, dass sie nur ein kontinuierliches Lichtband durchlassen, so dass zwei oder mehr Lichtbänder passieren können.


Mehrkanalfilter können auf einem Filter erreicht werden, um den Bedarf nach mehreren allgemeinen Filterstapeln zu erzielen, um den Effekt zu erzielen, wodurch das Design kompakter wird und Kosten reduziert werden können.


Dieser Filter in der optischen Kommunikation, Infrarot und medizinische Anwendungen haben eine große Auswahl.

Multichannel filters

Gallium Arsenide Lenses

GaAs ist ein Halbisolator, der in kontinuierlichen CO2-Lasersystemen mit großer Leistung verwendet werden kann, um das Zinksulfid in Linsen- oder Spiegelform zu ersetzen. GaAs eignet sich in Anwendungen aus Zähigkeit und Haltbarkeit.


In einigen Fällen werden Partikel aus Staub oder Stahl auf die Oberfläche des optischen Elements auftreffen, die Härte und Festigkeit der GaAs-Oberfläche macht es unter solchen Umständen zu einer guten Wahl.


GaAs war ursprünglich für die Verwendung in Halbleiteranwendungen gedacht (und nicht für optische Anwendungen), und daher ist es äußerst wichtig, ein sorgfältiges Screening von Materialien bei der Herstellung von optischen GaAs- Komponenten hoher Qualität vorzunehmen.


Optische GaAs-Elemente unterliegen der Beschränkung der Kristallwachstumstechnologie, der Durchmesser liegt im allgemeinen unter 10 cm. Die Materialien sind hygroskopisch und können sicher im Labor und im Feld verwendet werden, ihre chemischen Eigenschaften sind sehr stabil (außer Kontakt mit starken Säuren)


Darüber hinaus unterstützt Hyperion Optics seine Kunden durch die Bereitstellung von GaAs-Komponenten von stabiler Qualität, um ihr Infrarot-Anwendungsdesign durch kundenspezifische Fertigung zu erfüllen. Wir wären eine gute Wahl, wenn Ihr System aus GaAs-Materialelementen besteht. Hyperion Optics bietet sowohl unbeschichtete GaAs-Substrate als auch beschichtete Produkte.

Hyperion Optics GaAs transmission


Wavelength

Index

Wavelength

Index

Wavelength

Index

Wavelength

Index

(µm)

(µm)

(µm)

(µm)

2.6

3.3239

5.4

3.2991

8.2

3.2868

11

3.2725

2.8

3.3204

5.6

3.2982

8.4

3.2859

11.2

3.2713

3

3.3169

5.8

3.2972

8.6

3.2849

11.4

3.2701

3.2

3.3149

6

3.2963

8.8

3.284

11.6

3.269

3.4

3.3129

6.2

3.2955

9

3.283

11.8

3.2678

3.6

3.3109

6.4

3.2947

9.2

3.2818

12

3.2666

3.8

3.3089

6.6

3.2939

9.4

3.2806

12.2

3.2651

4

3.3069

6.8

3.2931

9.6

3.2794

12.4

3.2635

4.2

3.3057

7

3.2923

9.8

3.2782

12.6

3.262

4.4

3.3045

7.2

3.2914

10

3.277

12.8

3.2604

4.6

3.3034

7.4

3.2905

10.2

3.2761

13

3.2589

4.8

3.3022

7.6

3.2896

10.4

3.2752

13.2

3.2573

5

3.301

7.8

3.2887

10.6

3.2743

13.4

3.2557

5.2

3.3001

8

3.2878

10.8

3.2734

13.6

3.2541


Beim Umgang mit Optiken sollte man immer Handschuhe tragen. Dies gilt insbesondere, wenn mit Galliumarsenid-Komponenten gearbeitet wird, da es sich um ein gefährliches Material handelt. Zu Ihrer Sicherheit beachten Sie bitte alle Vorsichtsmaßnahmen, einschließlich des Tragens von Handschuhen, wenn Sie mit diesen Linsen arbeiten und danach Ihre Hände gründlich waschen.

Dielectric HR Mirror

Reflektierende Folie aus dem Beschichtungsmaterial kann im Allgemeinen in zwei Kategorien unterteilt werden; Einer ist der reflektierende Metallfilm, einer ist der dielektrische reflektierende Film.


Medienreflexionsfilm unter Verwendung des Prinzips der Mehrstrahlinterferenz, die im Gegensatz zu dem Medien-Antireflexionsfilm das Licht in der Luftglasgrenzflächenreflektivität signifikant verbessern kann. Durch abwechselndes Plattieren von mehrschichtigen Filmen mit hohem und niedrigem Brechungsindex auf der Oberfläche der Linse kann die synthetische Amplitude des reflektierten Lichts erhöht werden, und die Reflektivität des reflektierenden Films kann mehr als 99,9% eines speziell optimierten Designs betragen. Im Gegensatz dazu beträgt die Reflektivität des reflektierenden Metallfilms nur 97%.


Gleichzeitig ist der dielektrische Film in der Luft stabiler und verschleißresistenter als der Metallfilm.


Planspiegel, die auch als Vorderflächenspiegel oder erste Oberflächenspiegel bekannt sind, werden in Strahllenkungs- oder -reflektionsanwendungen verwendet.


Wir haben vier Grade von Planspiegeln mit einer Auswahl von bis zu sechs Beschichtungen für Anwendungen in den UV-, Sichtbar-, NIR- und FIR-Anwendungen.


Precision λ / 10 Frontflächenspiegel: Sie werden aus Borosilikat-Material hergestellt. Bei Verwendung von LEGB-Borosilikat oder ähnlichem hat der Spiegel geringe Wärmeausdehnungskoeffizienten. Diese Spiegel werden in anspruchsvollen Strahllenkungs- und -reflexionsanwendungen wie Bildgebung und Astronomie eingesetzt. Wir führen Präzisions-λ / 10-Frontflächenspiegel, die für die sichtbare Wellenlänge mit Aluminium / SiO & sub2; beschichtet sind, und die hoch reflektierende dielektrische 99% -Verspiegelungsbeschichtung für Hochenergie-Laseranwendungen.


Präzisions-λ / 4-Frontflächen- Optikspiegel : Unseres ist nicht so teuer wie die λ / 10-Versionen. Wird in vielen wissenschaftlichen Instrumenten verwendet, wo Qualität wichtig ist, aber die Verwendung der λ / 10-Versionen nicht gerechtfertigt werden kann. Wir führen Präzisions-λ / 4-Frontflächenspiegel, die für UV-, sichtbare, NIR- und IR-Anwendungen beschichtet sind. Für UV-Anwendungen bis 180 nm sind unsere hochwertigen ¼-Wellenspiegel mit Aluminium / Mg² beschichtet. Für sichtbare Anwendungen sind unsere λ / 4-Frontflächenspiegel mit Aluminium / SiO & sub2; beschichtet und eine hoch reflektierende dielektrisch beschichtete 99% ige Spiegelbeschichtung. Für Nahinfrarot-Anwendungen haben wir eine Reihe von ¼-Wellen-Spiegeln, die mit einem Dielektrikum von 98% beschichtet sind, das effizient auf eine YAG-Wellenlänge von 1064 nm arbeitet. Unser Angebot an λ / 4-Frontflächenspiegeln für Anwendungen in NIR- und FIR-Spiegeln ist mit geschütztem Silber beschichtet, das im sichtbaren und bis zu 2000nm im NIR gut funktioniert, und unsere geschützten goldfarbenen Qualitäts-¼-Wellenspiegel arbeiten von 750nm NIR bis weit Infrarot-Anwendungen.


Garantierte 1 & lgr; über 25 mm Spiegel auf der Vorderseite: Unsere Auswahl an 1 & lgr; über 25 mm Spiegel auf der Vorderseite ist weniger teuer als ein 1/4 Wellen- und 10-Wellen-Spiegel, erzielt aber dennoch vernünftige Ergebnisse in anspruchsvollen Anwendungen. Diese kostengünstigen Ein-Wellen-Spiegel sind in UV / Aluminium, verstärktem Aluminium und dielektrischer 99% Beschichtung für den Einsatz im sichtbaren Bereich erhältlich. Diese Ein-Wellen-Spiegel werden typischerweise für anspruchsvollere Bildverarbeitungsanwendungen verwendet, bei denen die Bildqualität wichtig ist. Unser Angebot an 1-Wellen-Frontflächenspiegeln (erste Oberflächenspiegel) wird für eine garantierte Ebenheit von 1 Welle über 25 mm Apertur ausgewählt und einzeln getestet, um sicherzustellen, dass sie die Spezifikation erfüllen. Sie werden aus standardmäßig vorbeschichtetem Plattenmaterial hergestellt. Wir führen diese Palette von UV bis Infrarot für die meisten wissenschaftlichen Anwendungen. Unsere vorbeschichteten Platten aus Spiegelsubstraten werden als 145x100mm Platten geteilt.


Allzweck-Frontspiegel: Unsere Allzweck-Frontspiegel werden aus standardmäßig beschichtetem Blech hergestellt. Diese Allzweck-Typen von ersten Oberflächenspiegeln sind mit einer Vielzahl von Beschichtungen für eine breite Palette von wissenschaftlichen Instrumenten und Beleuchtungsanwendungen erhältlich. Unser Sortiment an Planspiegeln an der Vorderseite besteht aus hochwertigem Floatglas und ist standardmäßig in den Dicken 1 mm, 3 mm und 6 mm erhältlich.


Lager-Allzweckspiegel können kurzfristig auch Kanten zu kleineren Durchmessern und anderen Formen sein. Diese Spiegel sind in großen Platten gelagert, so dass größere Größen bis zu 1000 mm² für Projektoranwendungen verfügbar sind.


Unsere Serien von Frontflächen- / Erstflächenspiegeln sind in einer Vielzahl von Beschichtungen erhältlich, um die meisten Anwendungen zu erfüllen:


  • Verbessertes Aluminium 94% R für sichtbare Anwendungen.
  • 99,9% Dielektrikum für Laseranwendungen in sichtbaren Anwendungen.
  • UV-Aluminium für UV-Anwendungen bis 180nm.
  • 98,5% Dielektrikum für Laseranwendungen in NIR-Anwendungen.
  • Ionenplattiertes Silber für NIR-2000nm-Anwendungen.
  • Geschütztes Gold für 750 nm bis hin zu Infrarot-Anwendungen.


Kontaktieren Sie unser technisches Verkaufsteam für weitere Informationen zum Design und zur Unterstützung von dielektrischen Spiegeln.


Right Angle Prism


Rechtwinklige Prismen drehen Licht um 90 ° durch interne Reflexion von der Hypotenuse oder 180 ° von zwei rechtwinkligen Oberflächen. Wenn der Lichteinfallswinkel senkrecht zu den rechten Winkelflächen ist, wird das Licht an der Oberfläche der Glas / Luft-Grenzfläche reflektiert.


Wenn das Eingangslicht von der Hypotenusenoberfläche einfällt, wird das Licht in der Glas / Luft-Grenzfläche an den rechtwinkligen Oberflächen vollständig reflektiert. Die zweite Totalreflexion tritt bei der nächsten rechtwinkligen Oberfläche auf.


Im Vergleich zu regulären reflektierenden Spiegeln sind rechtwinklige Prismen leicht zu montieren; Darüber hinaus hat seine zuverlässige mechanische Beanspruchung eine bessere Stabilität und Festigkeit. Daher wurden rechtwinklige Prismen als geeignete Alternativen zu reflektierenden Spiegeln in verschiedenen Anwendungen betrachtet.


Hyperion Optics liefert eine Reihe von rechtwinkligen Prismen, um UV-Visible-NIR-Anwendungen mit hoher Oberflächenqualität und engen Toleranzwinkeln zu erfüllen. Unsere Materialauswahl reicht von BK7, Bak4, Quarzglas, ZnSe, CaF2 usw.



Materialtipps für Ihre Anwendung:


  • Für Arbeitswellenlängen bis hinunter zu 175 nm oder so, mit geringen Anforderungen an die Wärmeausdehnung, ist Fused Silica die richtige Wahl mit engerer Toleranzkontrolle aufgrund seiner ausgezeichneten mechanischen Stabilität.
  • Für sichtbare und NIR-Wellenlängen ist N-BK7 oder CDGM H-K9L geeignet und kosteneffektiv.
  • Für die Infrarotwellenlänge sind ZnSe und Germanium das richtige Material.
  • Kalziumfluorid hat einen relativ breiten Transmissionsbereich von 0,18 bis 8 um, es ist die beste Wahl, wenn Ihre Anwendung einen so großen Transmissionsbereich abdeckt.



Hyperion Optics ist in der Lage, rechtwinklige Prismen basierend auf den oben vorgeschlagenen Materialien mit 3 Präzisionsniveaus zu bearbeiten, die Ihren tatsächlichen Anforderungen entsprechen.



Right Angle Prism

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Dimension Tolerance(mm)

±0.05

±0.03

±0.0125

Angle Tolerance

5‘

3’

30"

Cosmetic(MIL-C-13830A)

80-50

40-20

10-5

Flatness  @632.8 nm

2 Lambda

1/2 Lambda

1/10 Lambda

Coating (T% avg) VIS

96-98%

99%

99.5%

Coating (R% avg) VIS

96-98%

99%

99.5%

Materials

BK7, Bak4, fused silica, ZnSe,Ge,CaF2


Quartz Fused Silica Windows

Hyperion Optics liefert eine breite Palette an kundenspezifischen Quartz-, UV-Quarzglas- und IR-Quarzglasfenstern im UV- bis Infrarotbereich.


Kundenspezifische Quarzfenster: haben einen nutzbaren Transmissionsbereich von 0,26 sichtbar bis 2 μm im Infraroten, wobei die Arbeitstemperatur bis zu 1050 ° C beträgt, mit typischer AR-Beschichtung sind Quarzfenster für die meisten sichtbaren bis infraroten Anwendungen geeignet.


ultraciolet grade fused silicaoptical grade fused quartz

Benutzerdefinierte Quarzglasfenster in UV-Qualität: Wir haben Zugang sowohl zu Corning 7980 als auch zu chinesischem Äquivalent JGS1, die beide gut ab 0,17 μm arbeiten und für spektroskopische Anwendungen im UV-Bereich geeignet sind.


Quartz and FS Windows

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Diameter Tolerance(mm)

±0.05

±0.03

±0.0125

Center Thickness(mm)

±0.01

±0.03

±0.025

Parallelism (Arc min)

6

<3

<1

Cosmetic(MIL-C-13830A)

100-80

40-20

10-5

Figure Tolerance inλ(Pow/irreg)

3 - 1

2 - 1/4

1 - 1/10

Coating (T% avg)

96-98%

99%

99.5%

Materials

Quartz, UV grade fused silica



Die optische Leistung der Stablinsen ist ähnlich wie bei zylindrischen Linsen , einfallendes kollimiertes Licht, das durch den polierten Umfang der Stablinse hindurchtritt, wird zu einer Linie geformt. Eine Vielzahl von Laser- und Bildgebungsanwendungen verwenden Stablinsen als Liniengeneratoroptik.


Hyperion Optics bietet eine Auswahl an Mikro-Stablinsen, die mit verschiedenen optischen Materialien hergestellt werden, einschließlich Quarzglas-Ultraviolett-Version für OEM-Anwendungen, sowie kundenspezifische Größen und Oberflächenvariationen. Zusätzliche Beschichtungen sind auf Anfrage erhältlich.


Ingenieure finden normalerweise, dass die optische Gleichmäßigkeit von der Mitte zu den beiden Enden auf einer Stablinse variiert. Hyperion Optics besteht darauf, dass der Umfang des Polierens auf längeren Stabsubstraten poliert und geschliffen wird, um ein besseres Polierergebnis zu erzielen Liniengleichmäßigkeit in der tatsächlichen Verwendung.


Lens Type

Rod Lens

Length Tolerance

+ 0.00 / -0.10

Glass Type

BK7

Diameter Tolerance

+ 0.00 / -0.03

Dimension Unit

mm

Surface Quality

40-20

Edge Bevel

None

Clear Aperture

90%

Coating

Uncoated

* All dimensions are in mm



Diffractive optical elements (DOEs)


Diffraktive optische Elemente (DOEs) formen und spalten Laserstrahlen energieeffizient auf. Sie können eine breite Palette von Anwendungen mit minimalem Lichtverlust realisieren - Beispiele für diffraktive Mikrooptiken finden sich in Produktionsanlagen für die Lasermaterialbearbeitung, in medizinischen Laserbehandlungen und diagnostischen Instrumenten, in Bereichen wie Beleuchtung, Drucktechniken und Lithografie wie in Mess- und Metrologiesystemen. DOEs werden verwendet, um Licht in Arbeitsbereichen für benutzerdefinierte Beleuchtung zu strukturieren. Hyperion Optics bietet DOEs für alle Wellenlängen im gesamten Spektrum.


Als zuverlässiger Systempartner unterstützt Hyperion Optics Sie in allen Phasen von der Konzeption über die Fertigung bis hin zur Systemintegration. In Kombination mit unseren sehr kurzen Produktionszeiten tragen wir von Beginn Ihrer Entwicklungsphase bis zur Serienproduktion zu Ihrem Erfolg bei.


Wir sind gut im Entwurf von diffraktiven optischen Elementen und erzeugen ein DOE, das die Binary 2-Oberfläche mit der Beugungsordnung m = 1 verwendet, um die longitudinale Farbe zu korrigieren. Das fertige Design kann von der letzten Seite dieses Artikels heruntergeladen werden. Wir können unsere DOE-Fertigungsmöglichkeiten auch auf Chalcogenide-Glas ausweiten, wodurch sowohl die asphärische als auch die diffraktive Oberfläche in einem Element Ihre Gesamtkosten erheblich senken und gleichzeitig ein kompaktes Design erreichen.




Wir bieten kostenlose Designberatung für kundenspezifische Linsenentwicklungsprojekte. Einschließlich Material-Mix-Empfehlungen und Verfügbarkeitsprüfung. Darüber hinaus bieten wir eine flexible Toleranzanpassungsberatung, die dem Kunden hilft, die Teile nie überspezifizieren.

We Offer Free Design Consultation Now


Hyperion Optics ist ein führender Optiklieferant für Photonikprodukte einschließlich optischer Komponenten, Linsensysteme und opto-mechanischer Baugruppen in UV-, Sichtbar-, NIR- und SWIR-Anwendungen.


Unsere Kunden sind weltweit in den Bereichen Verteidigung, Sicherheit, Biotechnologie, Pharmazie, Institutionen, Industrie und Forschung tätig. Wir sind spezialisiert auf DFM (Design for Manufacturing) Input vom Rapid Prototyping bis zur Serienproduktion. Unsere umfassende Messtechnik in Verbindung mit unserer kostengünstigen Philosophie hilft Hyperion-Kunden, sich einen Wettbewerbsvorteil auf dem Weltmarkt zu verschaffen.


Im Vergleich zu anderen chinesischen Anbietern verfügt Hyperion über das erfahrenste technische Team, das technische Backups und Beratung für unsere Kunden mit Multi-Sprachenkenntnissen anbietet. Eine nahtlose Kommunikation ist ebenfalls von Vorteil. Kostenlose Beratung für Ihr optisches System und vorläufige Design-Services sind jetzt ebenfalls verfügbar.


Wir liefern Premium-Produkte, kundenspezifische Lösungen und Präzisionsfertigung für wissenschaftliche, kommerzielle und industrielle Märkte.



Optische Spiegel reflektieren Licht für eine Vielzahl von Anwendungen, einschließlich Strahllenkung, Interferometrie, Bildgebung oder Beleuchtung. Optische Spiegel werden in einer Vielzahl von Industrien verwendet, wie zum Beispiel Biowissenschaften, Astronomie, Metrologie, Halbleiter oder Solar.


Hyperion Optics bietet eine Reihe von optischen Spiegeln für Laser-, Flach-, Metallsubstrate-, Fokussier- oder Spezialanwendungen in einer Vielzahl von reflektierenden Beschichtungsoptionen an, darunter geschütztes Aluminium, verbessertes Aluminium, geschütztes Silber, geschütztes Gold oder Dielektrikum. Die Auswahl der richtigen Reflexionsbeschichtung gewährleistet eine hohe Reflektivität der benötigten Wellenlänge oder des gewünschten Wellenlängenbereichs. Optische Spiegel, die für Laseranwendungen entwickelt wurden, sind für die gegebene Laserwellenlänge optimiert. Darüber hinaus weisen optische Spiegel, die für Laser entworfen wurden, Schädigungsschwellen auf, die für den vorgesehenen Laser geeignet sind. Metallsubstrate Optische Spiegel sind ideal für Anwendungen, bei denen ein konstanter Wärmeausdehnungskoeffizient zwischen dem optischen Spiegel und der Halterung erforderlich ist. Optische Spiegel mit einer konkaven Oberfläche sind ideal für Anwendungen mit Lichtfokussierung.


Optische Spiegel haben eine glatte, hochpolierte, ebene oder gekrümmte Oberfläche zum Reflektieren von Licht. Normalerweise ist die reflektierende Oberfläche eine dünne Beschichtung aus Silber oder Aluminium auf Glas. Produktspezifikationen für optische Spiegel umfassen Durchmesser, Krümmungsradius, Brennweite und Oberflächenqualität. Der Durchmesser oder die Höhe eines optischen Spiegels wird gerade gemessen. Wenn die Krümmung des optischen Spiegels zu einer Kugel extrapoliert wurde, dann ist der Radius dieser Kugel der Krümmungsradius für den Spiegel. Es gibt zwei Dickenmessungen für optische Spiegel: Mittendicke und Kantendicke. Zu den Maßeinheiten gehören Zoll, Fuß und Yards; Nanometer, Zentimeter und Millimeter und Meilen und Kilometer. Bei optischen Spiegeln ist die Brennweite der Abstand von dem Spiegel, bei dem Licht konvergiert. Oberflächenqualität beschreibt Ausgrabungen und Kratzer. Ein Graben ist ein Defekt auf einer polierten optischen Oberfläche, der hinsichtlich Länge und Breite nahezu gleich ist. Ein Kratzer ist ein Defekt, dessen Länge ein Vielfaches seiner Breite ist.


Optische Spiegel werden aus vielen verschiedenen Materialien hergestellt, von denen jedes die Reflexionseigenschaften des Spiegels beeinflusst. Die Auswahlmöglichkeiten für Materialien umfassen Borosilikatglas, Kupfer, Quarzglas, Nickel und optisches Kronenglas. Borosilikatglas wird auch als BK7 und Borokronglas bezeichnet. Kupfer wird aufgrund seiner hohen Wärmeleitfähigkeit in Hochleistungsanwendungen verwendet. Quarzglas hat einen sehr niedrigen Wärmeausdehnungskoeffizienten und ist geeignet für die Verwendung mit mäßig betriebenen Lasern oder sich ändernden Umweltbedingungen. Ultraviolette (UV) Grade optische Spiegel sind ebenfalls allgemein verfügbar. Nickel wird in Anwendungen eingesetzt, bei denen sowohl thermische als auch physikalische Schäden erforderlich sind. Zu den geschützten Materialien für optische Spiegel gehören Pyrex (Corning Inc.) und Zerodur (Schott Glaswerke).


Optische Spiegel werden manchmal beschichtet, um ihre Reflektivität zu verbessern. Zur Auswahl stehen blankes, verbessertes und geschütztes Aluminium; Silber, reines Gold und geschütztes Gold; und Beschichtungen aus Rhodium und dielektrischen Materialien. Verbesserte Aluminiumbeschichtungen werden verwendet, um das Reflexionsvermögen im sichtbaren und ultravioletten Bereich zu verbessern. Geschützte Aluminiumbeschichtungen bieten Abriebfestigkeit und schützen gleichzeitig die Oberfläche des Aluminiums, einen ausgezeichneten Reflektor im oberen UV-, sichtbaren und nahen Infrarotbereich (IR). Optische Spiegel mit reinen Gold- und geschützten Goldbeschichtungen werden im nahen IR- bis zum fernen IR-Bereich verwendet. Silberbeschichtungen bieten eine bessere Reflexion als Aluminium; Die Neigung von Silber zur Oxidation und zum Anlaufen erfordert jedoch eine gründliche Abdichtung gegenüber der Atmosphäre. Rhodiumbeschichtungen haben eine Reflektivität von etwa 80% des sichtbaren Spektrums.


Neutral Density Filter


Neutral Graustufen-Filter ist ein nicht-selektiven Filter, das heißt, ND-Spiegel für eine Vielzahl von verschiedenen Wellenlängen des Lichts zur Verringerung der Kapazität ist die gleiche, einheitliche, nur um die Rolle des Lichts zu schwächen, und die ursprüngliche Farbe des Objekts wird keinen Einfluss haben, so dass Sie den echten Szenenkontrast reproduzieren können.


Der Hauptzweck der Verwendung von ND-Spiegeln besteht darin, eine Überbelichtung zu verhindern.


Wenn Sie beispielsweise die Belichtungszeit verlängern möchten, wenn das Licht stark ist, verwenden Sie das ND-Objektiv, um das in das Objektiv einfallende Licht zu reduzieren. Sie können einen langsameren Verschluss verwenden. Wenn zum Beispiel tagsüber das Licht mit einer langen Verschlusszeit stark ist, um den Wasserfall einzufangen, um die virtuellen Effekte von Wasser und anderen Spezialeffekten zu zeigen, benötigen Sie einen ND-Spiegel.


Unsere ND-Filterprodukte

Die Dichte reicht von 0,1-8

Die Band umfasst NUV / VIS / NIR

Zusätzlich haben wir einen Graustufenfilter und Farbverlauffilter zur Auswahl.

Neutral gray-scale filter

Germanium lenses

Im Bereich von 2 bis 12 & mgr; m ist Germanium das am häufigsten verwendete Material für die Herstellung von sphärischen Linsen und Fenstern für hocheffizientes Infrarot im Bildgebungssystem. Germanium hat einen hohen Brechungsindex (etwa 4,0 bis 2 & ndash; 14 & mgr; m Band), muss normalerweise aufgrund seiner geringen chromatischen Aberration in bildgebenden Systemen mit niedriger Leistung nicht modifiziert werden.


Germanium optical performance


Germanium optische Leistung wird stark von der Temperatur beeinflusst; die Übertragungsrate nimmt mit steigender Temperatur ab, die meisten Anwendungen mit Germanium-Elementen können nur unter 100 Grad Celsius angewendet werden. Designer müssen auch auf bestimmte Gewichtsbeschränkungen beim Systemdesign mit einer Dichte von Germanium (5,33 g / cm3) achten. Germanium wird hauptsächlich im Wärmebild- und Infrarot-Feld (FLIR) eingesetzt.


 Germanium Lenses


Es ist entscheidend, dass die Oberfläche des Materials eine vielversprechende Oberfläche und eine gute Durchlässigkeit aufweist. Hyperion Optics bietet 40-20 Ge-Objektive mit Oberflächenqualität als werksseitige Standardprodukte mit einer Oberflächengenauigkeit von bis zu 1/4 Lambda. Unsere hervorragende CNC-Drehmaschine hat unsere Bearbeitungseffizienz genutzt, um eine schnelle Lieferung zu gewährleisten. Ge asphärische Linsen halten auch harten Umgebungsbedingungen stand und wir bieten die gängigsten Größen mit Antireflexionsbeschichtungen an. sind auch für Ihre Anwendung verfügbar; Bitte beziehen Sie sich auf Asphärische Linsen für weitere Informationen.


  • Halbkugelförmige Linse mit hohem spezifischen Widerstand verfügbar
  • Erhältlich mit AR- oder DLC-Beschichtung
  • Erhältlich in einer Vielzahl von Durchmessern und Brennweiten


Unsere Germanium-Optiken werden alle mit unserem Zygo-Interferometer und -Spektrophotometer als Standard-Prüfkörper getestet, um höchste Qualität zu gewährleisten. Sehen Sie sich unsere typischen Herstellungsspezifikationen für Ihre Informationen unten an. Sie können uns auch für Fertigungsbeschränkungen oder kundenspezifische Spezifikationen kontaktieren.


Germanium Lenses

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Diameter Tolerance(mm)

+0 / -0.05

+0 / -0.03

+0 / -0.025

Center Thickness(mm)

±0.01

±0.03

±0.025

Radius (%)

±1%

±0.5%

±0.5%

Focal Length Tolerance (%)

6

<3

<1

Cosmetic(MIL-C-13830A)

100-80

40-20

10-5

Figure Tolerance in λ(Pow/irreg)

5 - 2

2 - 1

1 - 1/4

Centration (Arc min)

5'

5'

3'

Dia. To Thick Ratio

9~50:1

Coating (T% avg)

96% @ 3 - 5um / 7 - 14um.    95% @ 4 - 12um

Materials

Optical Grade Germanium


Elliptical Mirror

Elliptischen Spiegel ist immer noch ein flacher Spiegel, aber die Form ist in ein Oval geschnitten, und der äußere Kreis und der Spiegel in einem 45 ° Winkel. Wenn der elliptische Spiegel im optischen Weg um 45 ° montiert ist, ist die optische Öffnung der Linse nur kreisförmig.


Elliptische Spiegel sind ebenfalls in metallbeschichtete Spiegel und dielektrisch beschichtete Spiegel unterteilt. Der breitbandige dielektrische Filmreflektor hat eine hohe Reflektivität, und der Metallfilmreflektor hat ein breites Reflexionsband.


Elliptische Spiegel werden typischerweise bei 45 ° verwendet, wo ein kreisförmiger Querschnitt einer gegebenen Größe benötigt wird. Unser Lagerprogramm an elliptischen Spiegeln wird aus Standardplatten aus verstärktem Aluminium hergestellt, die 94% Reflektivität für sichtbare Anwendungen bieten. Allgemein werden elliptische Spiegel als Sekundärspiegel in Newton-Teleskopen oder in einem Rohr verwendet, wo eine maximale Apertur benötigt wird, wie in Perescopes.


Unsere serienmäßigen Spiegel haben eine garantierte Ebenheit von 1λ über 25mm. Wo größere Präzision gefragt ist, bieten wir elliptische Spiegel mit einer Ebenheit von besser als λ / 10 als Sonderanfertigung an. Wir führen auch eine Reihe von Standard-Frontplatten für den Einsatz in UV / NIR- und IR-Anwendungen, die kurzfristig geschnitten und in elliptische Spiegel geschnitten werden können.


Für weitere Informationen zu unseren serienmäßigen elliptischen Spiegeln, um eine Bestellung aufzugeben oder mehr über unsere kundenspezifischen Fähigkeiten zu erfahren, kontaktieren Sie bitte unser technisches Verkaufsteam.



Material:

Soda lime float glass

Diameter (minor-axis):

+0 / -0.25 mm

Thickness:

±0.15

Surface quality:

<60-40 scratch/dig

Flatness:

1λ over 25mm dia. test area

Parallelism:

<3 arcmin


Beschichtung:

Verbessertes Aluminium / sichtbarer Gebrauch (MV1)

Ali / SiO & sub2; R.avg> 94% bei 450-650 nm, AOI = 0º-45º


roof prism

Ein Dachprisma ist ein reflektierendes optisches Prisma, das einen Abschnitt enthält, in dem zwei Flächen sich in einem Winkel von 90 ° treffen. Die Reflexion von den zwei 90 ° -Flächen gibt ein Bild zurück, das seitlich über die Achse, wo sich die Flächen treffen, gekippt wird.


Das Dachprisma ist dadurch gekennzeichnet, dass der Strahl in zwei Hälften geteilt wird; die Hälfte des Strahls trifft auf die erste und dann auf die andere Seite, während die andere Hälfte des Strahls umgekehrt ist. So kann ein Dachprisma mit Abstand zur Fokusebene verwendet werden, oder leichte Verzerrungen werden eingeführt. Außerdem muss der eingeschlossene Winkel zwischen den beiden Oberflächen sehr nahe bei 90 liegen, oder die Bildqualität wird berücksichtigt.


Dachkantprismen sind geeignete Elemente für Teleskop- oder andere Anwendungen, die eine Bildaufspaltung oder einen Biegebalken um 90 ° zum Aufrechterhalten der erwarteten Abbildungsrichtung beinhalten. Allgemein ist die Verarbeitungstechnologie des rechtwinkligen Dachkantprismas ausgereift, es ist leicht, eine hohe Genauigkeit zu erreichen, und die Genauigkeit von 1 ~ 2 Zoll im Durchmesser Prisma kann innerhalb von 2 Sekunden gesteuert werden.


Roof Prism

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Dimension Tolerance(mm)

±0.05

±0.03

±0.02

Angle Tolerance( Arc min)

5‘

1’

2"

Cosmetic(MIL-C-13830A)

80-50

40-20

20-10

Flatness  @632.8 nm

2 Lambda

1/2 Lambda

1/4 Lambda

Coating (T% avg) VIS

96-98%

99%

99.5%

Coating (R% avg) VIS

96-98%

99%

99.5%

Materials

Optical Glass,  fused silica


Parabolic reflectors design


Parabolreflektoren werden verwendet, um Energie von einer entfernten Quelle (zum Beispiel Schallwellen oder einfallendes Sternenlicht) zu sammeln. Da die Reflexionsprinzipien reversibel sind, können parabolische Reflektoren auch verwendet werden, um Strahlung von einer isotropen Quelle in einen schmalen Strahl zu fokussieren. In der Optik werden Parabolspiegel eingesetzt, um in Spiegelteleskopen und Solaröfen Licht zu sammeln und in Taschenlampen, Suchscheinwerfern, Bühnenscheinwerfern und Autoscheinwerfern einen Lichtstrahl zu projizieren. Im Radio werden Parabolantennen verwendet, um einen engen Strahl von Radiowellen für eine Punkt-zu-Punkt-Kommunikation in Satellitenschüsseln und Mikrowellen-Relaisstationen auszustrahlen und um Flugzeuge, Schiffe und Fahrzeuge in Radargeräten zu lokalisieren. In der Akustik werden Parabolmikrofone verwendet, um weit entfernte Geräusche wie Vogelstimmen zu erfassen, in der Sportberichterstattung und private Gespräche in Spionage und Strafverfolgung zu belauschen.


Parabolspiegel sind typischerweise als Teil einer größeren Parabel konzipiert, die aus einem Metallsubstrat wie Aluminium hergestellt und standardmäßig mit verstärktem Aluminium, Silber oder Gold beschichtet sind. Diese Spiegel fokussieren das Licht ähnlich wie ein konkaver Spiegel, mit der wesentlichen Ausnahme, dass das außeraxiale parabolische Design das einfallende Licht um 90% umlenkt.


Kundenspezifische Spiegel können in einer Reihe von Substraten und alternativen Beschichtungen hergestellt werden, wie von den Spezifikationen unserer Kunden gefordert, einschließlich UV- und IR-Beschichtungen und Materialien und alternativen Reflexionswinkeln.

 germanium window


Im Bereich von 2 bis 12 & mgr; m ist Germanium das am häufigsten verwendete Material für die Herstellung von sphärischen Linsen und Fenstern für hocheffizientes Infrarot im Bildgebungssystem. Germanium hat einen hohen Brechungsindex (etwa 4,0 bis 2 & ndash; 14 & mgr; m Band), muss normalerweise aufgrund seiner geringen chromatischen Aberration in bildgebenden Systemen mit niedriger Leistung nicht modifiziert werden.


Germanium windows transmission



Hyperion Optics verwendet Präzisions-Doppelpolierer, um Germanium-Fenster zu wettbewerbsfähigen Preisen herzustellen. Wir kontrollieren jeden kritischen Parameter bei verschiedenen Verarbeitungsschritten, wie z. B. der Oberflächengenauigkeit und jeder physischen Dimension, um die Toleranzanforderungen zu erfüllen. Wir bieten spezielle leistungsgesteuerte Fenster, dh eine Oberfläche mit geringer Leistung, während die andere Seite mit einem Hochleistungsring poliert wird. Bitte sprechen Sie mit einem unserer Techniker für weitere Informationen.

Germanium windows design


Germanium Windows

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Diameter Tolerance(mm)

+0/-0.05

+0/-0.03

+0/-0.025

Center Thickness(mm)

±0.01

±0.03

±0.025

Parallelism (Arc min)

6

<3

<1

Cosmetic(MIL-C-13830A)

100-80

40-20

20-10

Figure Tolerance inλ(Pow/irreg)

5 - 2

2 - 1

1 - 1/4

Coating (T% avg)

96% @ 3-5um/7-14um.    95% @ 4-12um

Materials

Optical Grade Germanium

conventional Germanium window products,


Neben konventionellen Germanium-Fensterprodukten bietet Hyperion Optics ultradünne Germanium-unbeschichtete Substrate für die Beschichtung. Nach Kundenwunsch können wir so dünn wie 0,20-0,31 mm in der Mittendicke, Durchmesser so klein wie 3-5 mm erfüllen. Auf Anfrage ist auch eine spezielle Behandlung für den Außendurchmesser möglich, mit extrem präziser Kontrolle der Anfasung <0,1 mm für jede Seite. Unsere ultradünnen Produkte werden zu 100% einzeln gemessen, um die Qualität zu sichern. Überprüfen Sie unsere ultradünne Kategorieinventarliste, um Ihre potenzielle Nachfrage zu decken.


Ge Ultra-thin Windows

Diameter Tol (mm)

Center Thickness(mm)

Power (Lambda)

Cosmetic

Bevel(mm)

Chips(mm)

Dia 6 mm

+0/-0.05

0.31±0.02

<1 L

40/20

<0.15

<0.10

Dia 8 mm

+0/-0.05

0.49±0.02

<1 L

40/20

<0.10

<0.10

Dia 9.5 mm

+0/-0.05

0.49±0.02

<1 L

40/20

<0.15

<0.10

Dia 11 mm

+0/-0.05

1.00±0.02

<1 L

40/20

<0.10

<0.10

Dia 12 mm

+0/-0.05

0.31±0.02

<1 L

40/20

<0.15

<0.10

Dia 12 mm

+0/-0.05

0.20±0.02

<1 L

40/20

<0.10

<0.10

Dia 12 mm

+0/-0.05

0.29±0.02

<1 L

40/20

<0.20

<0.10

Dia 15 mm

+0/-0.05

1.00±0.02

<1 L

40/20

<0.20

<0.10

Dia 15 mm

+0/-0.05

0.49±0.02

<1 L

40/20

<0.20

<0.10

Dia 18 mm

+0/-0.05

0.31±0.02

<1 L

40/20

<0.15

<0.10

Dia 21 mm

+0/-0.05

1.00±0.03

<1 L

40/20

<0.20

<0.10


Hyperion Optics bietet Dienstleistungen für den Brechungsindex- und Dispersionstest an. Für Ihr Reverse-Engineering-Projekt oder die High-End-Achromatic-Anwendung ist der tatsächliche Index und die Streuung unbedingt erforderlich. Lassen Sie Hyperion Optics Ihnen dabei helfen, die genauesten Daten für die Designoptimierung zu liefern. Dieser Service ist völlig kostenlos, wenn Sie mit Hyperion Optics für Ihre eigene Projektentwicklung arbeiten.


Refractive Index & Dispersion Testing For Free!

Wir haben mit 4 Beschichtungskammern ausgestattet, um unseren Kunden verschiedene Filter zur Verfügung zu stellen. Bitte sprechen Sie mit unseren Beschichtungsingenieuren, um kundenspezifische Anforderungen zu erfüllen. Wir sind mehr als glücklich, das Beschichtungsergebnis für Sie zu simulieren. Kontaktieren Sie uns noch heute und finden Sie unsere Beschichtungsmöglichkeiten für Ihre Anforderungen.


Unser Fluoreszenzfilter ist ein Fluoreszenz-Bildgebungsfilter für biomedizinische und biowissenschaftliche Instrumente, deren Schlüsselkomponenten im biomedizinischen Fluoreszenz-Analysesystem zur Trennung und Selektion von Substanzen in der Anregungs- und Emissionsfluoreszenz der spektralen Eigenschaften der Bande die Hauptrolle spielen. Es ist normalerweise erforderlich, dass die Filterabschneidetiefe größer als OD5 ist (optische Dichte, OD = -lgT). Die Kernanforderungen für Filter, die in Fluoreszenzdetektionssystemen verwendet werden, sind eine hohe Abschneide-Steilheit, eine hohe Durchlässigkeit, eine hohe Positionierungsgenauigkeit, eine hohe Abschneidetiefe und eine ausgezeichnete Umgebungsstabilität.


Leuchtstofffilter ist eine Kombination von drei, drei sind Anregungsfilter, Emissionsfilter und dichroitische Filter .


Anregungsfilter (Anregungsfilter, Anregungsfilter, Anregungsfilter): Im Fluoreszenzmikroskop kann nur die Anregungswellenlänge des Filters die Fluoreszenz durchlaufen. In der Vergangenheit wurde ein Kurzpassfilter verwendet, und nun wird grundsätzlich ein Bandpassfilter verwendet. Das Gehäuse ist mit Pfeilen markiert, die die Ausbreitungsrichtung des empfohlenen Lichts anzeigen.


Emissionsfilter (Emitter Filter, Emitter): Wählen und übertragen Sie die von der Probe emittierte Fluoreszenz, den anderen Bereich der Lichtausblendung. Die Wellenlänge des emittierten Lichts ist länger als die Wellenlänge des Anregungslichts (näher an Rot). Ein Bandpassfilter oder ein Langwellenpassfilter kann als das Emissionsfilter ausgewählt werden. Das Gehäuse ist mit Pfeilen markiert, die die Ausbreitungsrichtung des empfohlenen Lichts anzeigen.


Dichroic Mirror (Dichromic Beamsplitter, Dichromatic Beamsplitter): auch bekannt als dichroitische Spiegel oder dichroitische Spiegel. Und in einem Winkel von 45 ° zum Strahlengang des Mikroskops platziert. Dieser Filter reflektiert eine Farbe des Lichts (Anregungslicht) und überträgt eine andere Farbe des Lichts (emittiertes Licht), die Reflektivität des Anregungslichts ist größer als 90% und die Transmission des emittierten Lichts ist größer als 90%. Der undurchlässige Teil des Spektrums wird eher reflektiert als absorbiert. Filter im Durchlicht und im reflektierten Licht ergänzen einander und sind daher auch als dichroitische Filter bekannt.


Unsere Fluoreszenzfilter sind für Fluoreszenz-Imaging-Anwendungen konzipiert, mit Blick auf Langlebigkeit und hohe optische Leistungsanforderungen in der Fertigung. Das Filtersubstrat besteht aus Quarz, der 1/10 Lambda Oberflächengenauigkeit erreichen kann, während der Wärmeausdehnungskoeffizient von Quarz relativ klein ist, kann eine höhere Bildqualität erhalten.


Notch Filter


Das Kerbfilter fängt im Gegensatz zu einem Schmalbandfilter Licht in einem bestimmten Wellenlängenbereich ab, indem Licht bei den meisten Wellenlängen durchgelassen wird.


Kerbfilter sind in Anwendungen nützlich, in denen es notwendig ist, das Laserlicht herauszufiltern. Zum Beispiel ist es in Arzneimittel-Bioassays notwendig, den Pumplaser zu unterdrücken, um ein gutes Signal-Rausch-Verhältnis in Raman-Spektroskopieexperimenten zu erhalten, was durch Anordnen eines Kerbfilters auf dem Detektionskanal erreicht werden kann. Notch- optische Filter werden auch oft in laserbasierten Fluoreszenzinstrumenten und in biomedizinischen Lasersystemen verwendet.

Notch Filter wavelength



Parabolic Mirror

Hyperion Optics ist ein Hersteller von Parabolspiegeln und bietet kundenspezifische Parabolspiegel für den Einsatz von den Wellenlängenbereichen von UV (200 bis 400 nm) bis IR (1 bis 40 μm). Parabolspiegel werden typischerweise als ein Segment einer größeren Parabel entworfen, die aus einem Metallsubstrat wie Aluminium hergestellt und entweder mit verstärktem Aluminium, Silber oder Gold als Standard beschichtet sind. Diese Spiegel fokussieren das Licht ähnlich wie ein konkaver Spiegel, mit der wesentlichen Ausnahme, dass das außeraxiale parabolische Design das einfallende Licht um 90% umlenkt.


Kundenspezifische Spiegel können in einer Reihe von Substraten und alternativen Beschichtungen hergestellt werden, wie von den Spezifikationen unserer Kunden gefordert, einschließlich UV- und IR-Beschichtungen und Materialien und alternativen Reflexionswinkeln.


Jede Komponente wird einzeln von unseren hochqualifizierten Technikern in unserem hochmodernen Metrologielabor getestet, um sicherzustellen, dass alle Teile unseren hohen Qualitätsstandards entsprechen. Für weitere Informationen zu unseren kundenspezifischen Parabolspiegeln oder um nach einem individuellen Angebot zu fragen, kontaktieren Sie bitte unser technisches Verkaufsteam.


Parabolreflektoren können parallel zur optischen Achse von parallelem Licht vollständig zum Fokus konvergieren; die sphärische Aberration ist Null.


Parabolspiegel werden typischerweise als achsparallele Reflektoren hergestellt, deren reflektierende Oberflächen einem Teil des Parabolspiegels entsprechen. Diese Abschnitte behalten die Fähigkeit des Elternparaboloids bei, sich auf eine kollimierte Parallelstrahl- oder kollimierte Weitpunktlichtquelle zu konzentrieren. Ein solches Off-Axis-Design trennt den Fokuspunkt vom Strahlengang.


Klicken Sie hier, um weitere Informationen zu Spiegeldesigns zu erhalten .


Die Verwendung von optischen Instrumenten jeglicher Art und die Nutzungsbedingungen werden sicherlich Anforderungen an das optische System stellen. Daher müssen wir seine Anforderungen an das optische System verstehen, bevor wir das optische Design durchführen. Diese Anforderungen sind in den folgenden Aspekten zusammengefasst.

18mm-microscope-objective-lens3


I. Die grundlegende Eigenschaft des optischen Systems
Die grundlegende Eigenschaft des optischen Systems ist: numerische Apertur oder relative Apertur; linearer Feld- oder Feldwinkel; Systemvergrößerung oder Brennweite. Zusätzlich gibt es einige verwandte Eigenschaften, wie die Größe und den Ort der Pupille, den Arbeitsabstand und die Konjugatentfernung.

II. Die Gesamtdimension der Systeme
Die Gesamtabmessungen des Systems, dh die horizontalen und vertikalen Abmessungen des Systems. Bei der Gestaltung komplexer optischer Systeme. Es ist unbedingt erforderlich, dass Designer die Kompatibilität der Pupillen der optischen Elementgruppen korrekt definieren.

III. Bildqualität
Bildqualitätsanforderungen in Bezug auf die Verwendung optischer Systeme. Aufgrund der Anwendungsnutzung sind unterschiedliche Anforderungen an die Bildqualität bei verschiedenen optischen Systemen zu erfüllen. Für das Teleskopsystem und das allgemeine Mikroskop ist nur im zentralen Sichtfeld eine gute Bildqualität erforderlich. Aber für das fotografische Objektiv wird die gute Qualitätsanforderung benötigt, um sich im gesamten Sichtfeld zu treffen.

IV. Die Nutzungsbedingungen des Instruments
Wenn wir vorschlagen, die Nachfrage nach dem optischen System die Funktion des zu machen, müssen wir die Möglichkeit der Realisierbarkeit sowohl technischer als auch physikalischer Aspekte in Betracht ziehen. Wie biologische Vergrößerung sollte in den Bereich von 500NA≤≤≤000NA passen, wenn wir Teleskop-System entwickeln, im Hinblick auf die Teleskop-visuelle Vergrößerung zu berücksichtigen, Auflösung Grenze von Teleskop-System und das menschliche Auge muss berücksichtigt werden.

Der Designprozess des optischen Systems
Optisches Systemdesign ist der Prozess des Bestimmens einer Vielzahl von Daten auf der Grundlage von Verwendungsbedingungen und erfüllt die Anwendungsanwendungsabbildungsqualitätsnutzungsanforderungen, das heißt, Bestimmen der Leistungsparameter des optischen Systems, der Gesamtabmessungen und der Struktur der optischen Elementgruppe usw. Der optische Entwurfsprozess kann daher in 4 Stufen unterteilt werden: die Dimensionsberechnung, die Anfangsstrukturberechnung, die Aberrationskorrektur und -balance und die Bildqualitätsprüfung.
I. Die Gesamtgrößenberechnung

In diesem Stadium müssen wir das Konstruktionsprinzip des optischen Systems aufstellen, um die grundlegenden optischen Eigenschaften zu bestimmen, die eine gegebene technische Anforderung erfüllen, dh die Vergrößerung oder Brennweite, das lineare Feld oder der Feldwinkel, die numerische Apertur oder die relative Apertur , konjugierter Abstand, nach dem Arbeitsabstand der Blendenposition und der externen Dimension usw. Daher wird diese Phase oft als Gesamtdimensionsberechnung bezeichnet. In der Regel berechnen wir die Gesamtabmessungen nach perfekter optischer Systemtheorie und Berechnungsformel. Und dabei muss der mechanische Aufbau und das elektrische System berücksichtigt werden, um das Auftreten einer unmöglichen Struktur zu verhindern. Die Bestimmung jeder Leistung muss vernünftig sein, wenn sie zu hoch ist, werden die Konstruktionsergebnisse verschwendet, wenn sie zu niedrig ist, wird das Design die Anforderungen nicht erfüllen, daher muss dieser Schritt sorgfältig betrachtet werden.

II. Die Berechnung und Auswahl der Anfangsstruktur
Die folgenden zwei Methoden werden normalerweise verwendet, um die Anfangsstruktur zu bestimmen:
1. Lösen Sie die primäre Aberrationstheorie gemäß der ursprünglichen Struktur.
Das Verfahren zum Lösen der Anfangsstruktur basiert auf den fundamentalen Eigenschaften, die aus den Gesamtdimensionen berechnet werden, und die primäre Aberrationstheorie wird verwendet, um die Anfangsstruktur zu lösen, die die Anforderungen an die Bildqualität erfüllt.
2.Lösen Sie die Anfangsstruktur aus dem vorhandenen Dokument
Dies ist eine praktische und leicht zu erreichende Methode. So wird es von vielen optischen Designern häufig verwendet. Es erfordert jedoch, dass Designer ein tiefes Verständnis für die Theorie der Optik haben und eine Fülle von Erfahrung im Design haben. Nur so kann er eine einfache und anspruchsvolle Anfangsstruktur aus einer Vielzahl von Strukturen herausgreifen. Die Wahl der Ausgangsstruktur ist die Grundlage des Linsendesigns. Eine schlechte Anfangsstruktur, egal wie gut der automatische Entwurfsprozess ist und erfahrene Designer können das Design nicht erfolgreich machen.

III. Die Aberrationskorrektur und Balance
Nachdem die anfängliche Struktur ausgewählt ist, wird der optische Weg auf dem Computer mit dem optischen Berechnungsprogramm berechnet, und alle Aberrations- und Aberrationskurven werden berechnet. Gemäß der Analyse von Aberrationsdaten ist es möglich, herauszufinden, welche Aberration den Haupteinfluss auf die Abbildungsqualität des optischen Systems hat. Und dann können wir die modifizierten Methoden herausfinden und die Aberration korrigieren. Bilddifferenzanalyse und -balance ist ein iterativer Prozess, bis die Anforderungen an die Bildqualität erfüllt sind.

IV. Die Bildqualität Bewertung
Die Abbildungsqualität des optischen Systems hängt von der Größe der Aberration ab. Der Zweck des optischen Designs besteht darin, die Aberration des optischen Systems zu korrigieren. Es ist jedoch für kein optisches System möglich, alle Aberrationen auf Null einzustellen, und das Vorhandensein von Restaberrationen ist unvermeidbar. Daher muss der optische Designer Kenntnis über den Toleranzwert der Rest- und Aberrationstoleranz des optischen Systems haben, um die Abbildungsqualität des optischen Systems gemäß der Restaberration zu beurteilen. Es gibt viele Verfahren, um die Abbildungsqualität des optischen Systems zu bewerten. Wir werden kurz die Aberration-Evelations-Methode vorstellen

1. Rayleighs Urteil
Die größte Wellenaberration zwischen der tatsächlichen Wellenoberfläche und der idealen Wellenoberfläche beträgt nicht mehr als 1/4 Wellenlänge. Es ist eine strengere Methode, um die Bildqualität zu bewerten, die für kleine Aberration System, wie Teleskop, Mikro-Objektiv und so weiter geeignet ist.

2. Auflösung
Auflösung bezieht sich auf die Fähigkeit des optischen Systems, die Objektdetails zu unterscheiden. Wenn das Zentrum des Beugungsbildes eines Punktes mit dem ersten dunklen Ring eines anderen Punktes übereinstimmt, ist es genau die Grenze der beiden Punkte, die getrennt werden können.

3. Diapoint
Wenn viel von einem Punkt emittiertes Licht durch das optische System läuft, wird die Aberration bewirken, dass der Schnittpunkt zwischen dem Licht und der Bildebene nicht auf den gleichen Punkt fokussiert wird und eine verteilte Grafik in einem bestimmten Bereich, dem Diapunkt, erzeugt. Es wird normalerweise als praktischer und effektiver Dispersionsfleck mit einer Konzentration von mehr als 30% Punkten oder einem Lichtkreis verwendet. Der Kehrwert seines Durchmessers ist die Zahl, die vom System unterschieden wird. Es wird im Allgemeinen verwendet, um das System mit großer Aberration zu bewerten.

4. Optische Übertragungsfunktion
Diese Methode basiert auf der Theorie, dass das Objekt aus dem Spektrum mit einer Vielzahl von Frequenzen besteht, das heißt, die Helligkeitsverteilungsfunktion des Objekts erweitert sich wie die Fourier-Reihe oder das Fourier-Integral. Das optische System wird als lineares invariantes System betrachtet, so dass das Bild eines Objekts durch ein optisches System als die Übertragung einer Reihe von linearen Systemen mit unterschiedlichen Frequenzen angesehen werden kann. Die Übertragung ist gekennzeichnet durch die gleiche Frequenz, aber abnehmender Kontrast, die bewegte Phase auf eine bestimmte Frequenz. Die Abnahme des Kontrastes und die Änderung der Phase variieren mit der Frequenz, und die Beziehung zwischen ihnen wird optische Übertragungsfunktion genannt. Da die optische Übertragungsfunktion auf die Bilddifferenz bezogen ist, kann sie zur Bewertung der Abbildungsqualität des optischen Systems verwendet werden. Es ist objektiv, zuverlässig und einfach zu berechnen und zu messen. Es wird nicht nur zur Auswertung der Ergebnisse des optischen Designs verwendet, sondern auch zur Kontrolle aller Aspekte des optischen Systemdesigns, der optischen Linseninspektion und des Prozesses des allgemeinen Designs.
dual-fisheye

Der Entwurfsunterschied zwischen verschiedenen Arten von Objektiv

I. Kameraobjektiv
Die optischen Eigenschaften des Kameraobjektivs können durch drei Parameter dargestellt werden: die Brennweite des Kameraobjektivs F ', die relative Apertur D / f' und der Bildfeldwinkel (2 Omega). In der Tat, in Bezug auf 135 Kameras wurde sein Standardrahmen als 24mm X 36mm bestimmt, die diagonale Länge ist 2D = 43,266. Aus der folgenden Tabelle können wir sehen, dass es eine Beziehung zwischen der Brennweite der Kameralinse und dem Bildfeldwinkel f 'gibt: tgω' = D / f '
In dieser Formel: 2D - diagonale Länge des Rahmens;
F'-Brennweite der Linse.

Ein weiteres wichtiges optisches Merkmal des Kameraobjektivs ist die relative Blende. Es stellt die Fähigkeit der Linse dar, durch das Licht zu gehen, ausgedrückt in D / f '. Sie ist definiert als das Verhältnis des Linsenöffnungsdurchmessers (auch als Pupillendurchmesser bekannt) D und der Linsenbrennweite F '. Der Kehrwert der relativen Apertur ist bekannt als der Aperturfaktor oder die Apertur der Linse, auch bekannt als F, das heißt F = f '/ D. Wenn die Brennweite F 'fest ist, ist F umgekehrt proportional zum Pupillendurchmesser D. Da die Fläche des Lichts proportional zum Quadrat von D ist, ist die Lichtfläche umso größer, je größer die Fläche des Lichts ist Linse. Wenn die Anzahl der Öffnungen im kleinsten Wert ist, ist das Loch daher in seinem größten Wert, der Lichtstrom ist auch der größte. Mit der Zunahme der Anzahl der Öffnungen wird das Lichtloch kleiner und der Lichtstrom nimmt ab. Wenn Sie nicht den Einfluss von verschiedenen Objektiven mit Transmissionsdifferenzen berücksichtigen, egal wie lang die Objektivbrennweite ist, unabhängig davon, wie weit der Blendenöffnungsdurchmesser ist, so lange die Blendenwerte gleich sind, haben sie den gleichen Lichtstrom . Verglichen mit dem Kameraobjektiv ist F ein sehr wichtiger Parameter, je kleiner der F-Wert, desto größer ist der Umfang des Objektivs.
Verglichen mit dem visuellen optischen System haben Kameralinsen eine große relative Apertur und ein großes Sichtfeld, so dass fast alle sieben Arten von Aberration korrigiert werden müssen, um das klare und Objektebenen-ähnliche Bild auf der gesamten Bildebene zu sehen . Die Auflösung der fotografischen Objektivlinse ist eine umfassende Reflexion der relativen Apertur- und Aberrationsrückstände. Nachdem die relative Apertur bestimmt ist, wird das optimale Fehlerkorrekturschema entwickelt, das die Anforderungen erfüllen kann und leicht zu realisieren ist. Aus praktischen Gründen wird der Streu-Radius häufig verwendet, um die Größe der Aberration zu messen, und die optische Übertragungsfunktion wird verwendet, um die Bildqualität zu bewerten.

In den letzten Jahren ist das aufsteigende Digitalkameraobjektiv in Bezug auf Designbewertung und Eigenschaften ähnlich dem traditionellen Kameralinsen, der Hauptunterschied ist:
1 relative Öffnung ist größer als herkömmliche Kamera.
2 kurze Brennweite bewirkt, dass die Schärfentiefe zunimmt. Entsprechend der Größe des Feldwinkels können wir das Äquivalent des herkömmlichen Brennweitenwerts der Kameralinse F '= 43,266 / (2 * tg) berechnen.
3 hohe Auflösung, entsprechend der Größe des PIXEL in der photoelektrischen Vorrichtung, erreicht das allgemeine digitale optische Objektivdesign 1 / (Linie) Paare.

II. Das Projektionsobjektiv
Die Projektionslinse bezieht sich auf das beleuchtete Objekt, das ein helles und klares Bild auf dem Bildschirm bildet. Im Allgemeinen ist der Bildabstand viel größer als die Brennweite, so dass die Objektebene nahe der Brennebene der Projektionslinse ist .
Die Vergrößerung der Projektionslinse ist ein wichtiger Parameter der Messgenauigkeit, der Aperturgröße, des Beobachtungsbereichs und der Strukturgröße.
Je größer die Vergrößerung, desto höher die Genauigkeit der Messung, desto größer die Apertur des Objektivs. Wenn der Arbeitsabstand ein konstanter Wert ist, ist die Größe des Projektionssystems um so größer, je größer die Vergrößerung ist. Nach der Kenntnis der Optik ist die Beleuchtung des Bildzentrums proportional zum Quadrat der relativen Apertur. So kann das Verfahren zum Erhöhen der relativen Apertur verwendet werden, um die Beleuchtung der Bildoberfläche zu erhöhen.

Der Unterschied zwischen dem Projektionsobjektiv im Flüssigkristallprojektor und dem herkömmlichen Projektionsobjektiv:
1 größere relative Öffnung.
2 Pupille Abstand ist länger, muss als Jinyuanxinlight Weg ausgelegt werden.
3 langer Arbeitsabstand.
4 hohe Auflösung.
5 hohe Verzerrungsanforderungen
Die oben genannten Punkte bewirken, dass das Projektionsobjektiv, das für LCD-Projektoren verwendet wird, viel komplexer ist als das herkömmliche, es sind ungefähr 10 Objektive im Vergleich zu den herkömmlichen 3 Objektiven.

III. F-Theta-Objektive
F-Theta-Linsen können durch drei optische Eigenschaften dargestellt werden, dh relative Apertur, Vergrößerung und konjugierte Distanz. Die Vergrößerung ist ein wichtiger Index für F-Theta-Objektive . Da die Objektgröße fest ist, gilt: Je kleiner die Vergrößerung ist, desto kleiner ist die Bildebene, desto kürzer ist die Brennweite. So kann die Struktur des Abtastsystems kleiner gemacht werden, aber die Auflösung der Linse muss höher sein. Der Konjugatabstand bezieht sich auf die Länge des Objektivbildes. Je länger die Linse und je kürzer das Konjugat ist, desto schwieriger ist das Design der Linse. Das schematische Diagramm ist wie ein fotografisches Objektiv ein Verengungsprozess.

optical-structure-1

Designmerkmale von F-Theta Objektiven:

1 F-Theta-Objektive gehören zu einer kleinen Blende, kleiner Aberrationsumfang. Es hat hohe Anforderungen an die optische Auflösung.
2 aufgrund der photoelektrischen Gerät, korrigiert es nicht nur die weiße (Mischlicht) Aberration, sondern müssen auch die R, G, B drei unabhängige Wellenlängenaberration zu berücksichtigen.
3 strikt korrigierte Verzerrungsaberration.


Hyperion Optics glaubt immer an das Konzept, unseren Kunden "Precision, Performance, Satisfaction, Cost-wise Produkte" zu bringen, um die erwartete Beschaffungserfahrung zu erfüllen. Wir fertigen nicht nur Komponenten und Objektive, sondern versprechen Ihnen ein komfortables und sorgenfreies Benutzererlebnis mit hervorragender Qualitätssicherung.

Genießen Sie den Werbespot und bekommen Sie eine Idee, wo wir Ihnen helfen können.

Hyperion Optics liefert eine Reihe von Prismen, um UV-Visible-NIR-Anwendungen mit hoher Oberflächenqualität und engen Toleranzwinkeln zu erfüllen. Unsere Materialauswahl reicht von Feuersteinglas, Quarzglas, ZnSe, CaF2 usw.



Für spezielle Anforderungen, wie z. B. ein zementiertes Prisma oder eine zusätzliche Behandlung der Oberflächen, lassen Sie uns Ihre Anforderungen bewerten. Unsere Ingenieure helfen Ihnen gerne weiter.


Rechtwinklige Prismen drehen Licht um 90 ° durch interne Reflexion von der Hypotenuse oder 180 ° von zwei rechtwinkligen Oberflächen. Wenn der Lichteinfallswinkel senkrecht zu den rechten Winkelflächen ist, wird das Licht an der Oberfläche der Glas / Luft-Grenzfläche reflektiert.


Wenn das Eingangslicht von der Hypotenusenoberfläche einfällt, wird das Licht in der Glas / Luft-Grenzfläche an den rechtwinkligen Oberflächen vollständig reflektiert. Die zweite Totalreflexion tritt bei der nächsten rechtwinkligen Oberfläche auf.


Im Vergleich zu regulären reflektierenden Spiegeln sind rechtwinklige Prismen leicht zu montieren; Darüber hinaus hat seine zuverlässige mechanische Beanspruchung eine bessere Stabilität und Festigkeit. Daher wurden rechtwinklige Prismen als geeignete Alternativen zu reflektierenden Spiegeln in verschiedenen Anwendungen betrachtet.


Hyperion Optics liefert eine Reihe von rechtwinkligen Prismen, um UV-Visible-NIR-Anwendungen mit hoher Oberflächenqualität und engen Toleranzwinkeln zu erfüllen. Unsere Materialauswahl reicht von BK7, Bak4, Quarzglas, ZnSe, CaF2 usw.


Materialtipps für Ihre Anwendung:


  • Für Arbeitswellenlängen bis hinunter zu 175 nm oder so, mit geringen Anforderungen an die Wärmeausdehnung, ist Fused Silica die richtige Wahl mit engerer Toleranzkontrolle aufgrund seiner ausgezeichneten mechanischen Stabilität.

  • Für sichtbare und NIR-Wellenlängen ist N-BK7 oder CDGM H-K9L geeignet und kosteneffektiv.

  • Für die Infrarotwellenlänge sind ZnSe und Germanium das richtige Material.

  • Kalziumfluorid hat einen relativ breiten Transmissionsbereich von 0,18 bis 8 um, es ist die beste Wahl, wenn Ihre Anwendung einen so großen Transmissionsbereich abdeckt.


Hyperion Optics ist in der Lage, rechtwinklige Prismen basierend auf den oben vorgeschlagenen Materialien mit 3 Präzisionsniveaus zu bearbeiten, die Ihren tatsächlichen Anforderungen entsprechen.


Hyperion Optics hat sich auf die Entwicklung und Produktion kundenspezifischer anamorpher Linsen spezialisiert. Wir haben einzigartige Anwendungen wie Projektion und anamorphotische Fotografie angepasst. Im Allgemeinen sind diese Objektive spezielle Werkzeuge, die das Seitenverhältnis beeinflussen und auf den Kamerasensor projiziert werden.


Verglichen mit sphärischen Linsen , die üblich sind und Bilder auf den Sensor projizieren, ohne Änderung des Seitenverhältnisses zu verursachen, werden anamorphotische Linsen, die entlang der längeren Dimension komprimieren, die nachfolgendes Dehnen erfordern, in der Nachproduktion oder am Projektor richtig angezeigt.




anamorphic lenses design

 anamorphic lenses for sale


Mit unserer hochwertigen achromatischen Zylinderlinsenproduktionsfähigkeit sind wir in der Lage, die anspruchsvollsten anamorphotischen Designleistungen zu erfüllen. Bitte beachten Sie unsere Herstellungsmöglichkeiten für zylindrische Linsen. Zu beachten ist, dass in einigen Fällen achromatische Zylinderlinsen mit kundenspezifischem Design im CT extrem dick sind. Wir sind in der Lage, Singleteile mit einer Echtzeit-Ausrichtvorrichtung zu zementieren, um die Nichtverfügbarkeit bestimmter Materialien in der Dicke zu vermeiden.


Hier ist ein großartiges Beispiel dafür, wie anamorphotische Projektionslinsen dazu beitragen können:


anamorphic projection lenses


Wir beginnen mit einem Cinemascope-Bildschirm. Hier zeigen wir einen 2.35 oder 2.40 Film, Beachten Sie die schwarzen Balken oben und unten.


 cinemascope screen


Der erste Schritt besteht darin, das Bild vertikal zu strecken. Dies wird entweder 'vertikale Dehnung' oder 'Zoom' oder 'anamorpher Modus' genannt. Diese Funktion kann viele Projektoren und Blu-ray-Player gefunden werden. Wir haben die aktiven beleuchteten Pixel in den schwarzen Balken genommen und sie zurück in das Bild skaliert. Dieser Prozess erhöht die Helligkeit oder Helligkeit auf dem Bildschirm insgesamt. Sobald es vertikal gestreckt ist, sieht alles auf dem Bildschirm groß und dünn aus - vergleiche das Bild unten mit dem Bild oben.


anamorphic mode


Der letzte Schritt ist die optische Erweiterung des vertikal gestreckten Bildes, um die Geometrie wiederherzustellen und den gesamten Cinemascope-Bildschirm mit aktivem Bild zu füllen. Das Ergebnis ist ein Bild, das 78% größer als das Original ist. Vergleichen Sie nun die oberen und unteren Bilder.


Highlights des anamorphotischen Designs von Hyperion Optics


  • Erwartete Seitenverhältnissteuerung
  • Scharfe Bildqualität, MTF kann je nach Anforderung getestet werden
  • Ausgezeichnete achromatische Eigenschaft
  • Design passt für 2,35, 2,39 und 2,4 Seitenverhältnis
  • Theaterkino-Projektionsdesign verfügbar



Hyperion Optics’ anamorphic design

Sapphire Lenses


Saphir ist das beste Medium für sphärische Objektive, die ein breites Spektrum an Lichtdurchlässigkeit und hoher optischer Klarheit erfordern, besonders in anspruchsvollen Anwendungen wie Lasersystemen oder unter rauen Umgebungsbedingungen. Mit seiner ausgezeichneten Härte, hohen Wärmeleitfähigkeit und Beständigkeit gegenüber chemischen Säuren und Laugen ist die physikalische Eigenschaft von Saphir schwer zu bearbeiten, und erfordert auch einzigartige Poliertechniken.


 spherical lenses


Bei Hyperion Optics sind unsere Techniker in der Lage, genau die Genauigkeit zu liefern, die die Kunden erwarten. Egal, ob die fertigen Produkte durch Infrarotwellenlängen oder im UV-Bereich eingesetzt werden, unsere Saphirprodukte eignen sich für folgende Anwendungen:


  • Endoskope und medizinisch-optische Anwendungen
  • Infrarot (IR) Saphiroptik für Lasersysteme
  • Saphiroptik für LEDs und Beleuchtungsanwendungen
  • Saphirgläser, Reflektoren und Halterungen für Glasfaseranwendungen
  • Saphir Lichtleiter & Lichtleiter für IR-Übertragung


Unsere Präzisions- Saphirgläser finden breite Anwendung in der Abbildungsoptik, in der Frontoptiken für chemische und erosionsbeständige Oberflächen sowie in Fokussierobjektiven.



Sapphire Lenses

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Diameter Tolerance(mm)

+0/-0.30

+0/-0.25

+0/-0.10

Center Thickness(mm)

±0.10

±0.05

±0.03

Radius (%)

±2%

±1.5%

±1%

Focal Length Tolerance (%)

<5%

<5%

<3%

Cosmetic(MIL-C-13830A)

100-80

60-40

40-20

Figure Tolerance in λ(Pow/irreg)

5 - 2

2 - 1

1 - 1/2

Centration (Arc min)

5'

5'

3'

Dia. To Thick Ratio

9~50:1

Coating (T% avg)

96% @ 3-5um/7-14um.    95% @ 4-12um

Materials

CZ Optical Grade Sapphire




I. Der Schleifzweck und Grundprinzip

1. Zweck:
(1) um die beschädigte Feinschleifschicht zu entfernen, um die Anforderungen der spezifizierten Erscheinungsgrenze zu erfüllen
(2) Um die Oberfläche zu beenden, wird der Krümmungsradius R zirkular einen spezifizierten Wert erreichen, die Anforderungen der Anzahl von NR und der lokalen Krümmung der Öffnungstoleranz (Yasi) erfüllen.
2. Grundprinzip
Durch mechanische Bewegung tritt die mechanische Wirkung zwischen dem Mahlmittel und dem Glas in der Mahlschale auf. Und der Zweck des Präzisionspolierens wird erreichen.


II. die Arten und die Verwendung des erforderlichen Gerichts

1 Mahlbecher: zum Schleifen der Linse
2 Halterung: verwendet, um die optischen Linsen für Feinschliff zu halten
3: Relais Ausrüstung: die Verbindung zwischen Maschine und Mahlschüssel, die Höhe und Koaxialität ist einstellbar.
4 Schalen: verwendet, um die Genauigkeit der Bohrplatte zu reparieren
5 Bohrschüssel: es wird verwendet, um die Präzision der Schleifplatte zu korrigieren (Drehteller ist durch Diamantpartikel Krümmung Oberfläche kleben in oder aus der Form Krümmung Oberfläche, seine Genauigkeit ist in der Regel +2 Schüssel, Schüssel 0 ~ -1 negativ, es wird verwendet zum Reparieren und Schleifen der Haut)

III. Der Hauptkontrollpunkt für das Schleifen

1. Überprüfen Sie die Fixpunkte, Narben, Sand, gebrochene, Froschhaut, Korrosion an der Oberfläche oder nicht.
2. Überprüfen Sie die Menge von Yasi, vertikale Kante, die Nummer der Oberfläche ist unter der Grenze oder nicht.
3. Überprüfen Sie, ob die Mahlmenge innerhalb des Standards liegt oder nicht.
  • Die Yasi ---- Oberflächengenauigkeitsabweichung Bildkreis der Verwirrung (Ellipse, sattelförmig, Säule), lokale unregelmäßige Öffnung (mittlerer Teil hoch, mittlerer Teil niedrig, vertikaler Rand)
  • Mittelteil hoch --- Wenn die Linse und das Original vollständig kontrahieren, wird eine kleine Öffnung dick sein, wenn wir die Kante ziehen, wird die Mitte nach innen buckeln, 1/2 ziehen, eine Ellipse wird auftreten.
  • Mittelteil niedrig - Wenn das Objektiv und das Original vollständig kontrahieren, ist der Mittelpunkt des Aperturspaltes zu eng, zu dicht. Wenn wir die Kante ziehen, die zentrale Wölbung nach außen ziehen, 1/2 ziehen, erscheint die Ellipse.
  • Korrosion, üblicherweise als Korrosion bezeichnet, ist das Auftreten eines massiven, punktförmigen, nebelartigen Phänomens, das durch die chemische Reaktion zwischen der Oberfläche von optischen Linsen und Wasser oder anderen Substanzen in der Luft verursacht wird.

Hyperion Optics bietet eine Reihe von kundenspezifischen Präzisionsfenstern und ellipsenförmigen Fenstern zur Abdichtung von optischen Gehäusen, die besonders für Laseranwendungen mit kleinen Leistungen geeignet sind. Windows kann unbeschichtet oder mit AR-Beschichtung auf einer oder beiden Seiten oder nach Ihren eigenen Wellenlängenanforderungen geliefert werden. Unsere kundenspezifischen Fenster können auch mit Strahlteiler- und Spiegelbeschichtungen beschichtet werden, um Ihre individuellen Kundenbedürfnisse zu erfüllen.


Unsere optischen Präzisionsfenster reichen von UV bis VIS, NIR, SWIR, MWIR und LWIR. Wir bieten eine Vielzahl von Substraten, wie Germanium (Ge), Silizium (Si), N-BK7, UV-Quarzglas, Zink-Selenid (ZnSe), oder mehrere Anti-Reflex-Beschichtung Optionen sind für die UV-sichtbar, sichtbar oder Infrarot (IR). Bitte beachten Sie auch unsere IR-Optik-Kategorie für weitere Informationen.


Wir sind zuversichtlich, unseren geschätzten Kunden das beste kosteneffektive Angebot zu liefern, das Ihre Erfahrung in der Instrumentierung und Lieferkette verbessern kann.



Hyperion Optics

Hyperion Optics bietet die günstigsten kollimierenden Linsen für individuelles Design, einschließlich Singlet- oder chromatischer Linsen. Kunden finden, dass die Kollimatoren, die sie für ihr System kaufen, die Lichtquelle, die sie verwenden, nicht perfekt aufeinander abstimmen, um die endgültige Leistung zu beeinflussen. Hyperion Optics bietet ein kostenloses Design für benutzerdefinierte Kollimatoren, egal ob es sich um ein einzelnes Format oder eine chromatische Version handelt, die sphärische und chromatische Aberrationen korrigiert.


Unsere kundenspezifischen Kollimatoren helfen, das Licht parallel in Ihr Setup zu bringen, und ermöglichen Ihnen, das Sichtfeld, die Sammlungseffizienz und die räumliche Auflösung zu steuern. Unser bestehendes Kollimator-Design reagiert auf UV-VIS- oder VIS-NIR-Wellenlängen.


existing collimator design


aspherical collimator lens for sale


Hyperion Optics bietet eine Laser-Kollimationslinse und eine asphärische Kollimatorlinse für Ihren aktuellen Setup-Ersatz, der kostenmäßig in der Serienproduktion eingesetzt werden kann. Manchmal ist es teuer, asphärische Kollimatoren von bekannten Marken zu bestellen, wir können Reverse Engineering und machen es mehr findable, um Ihre Kompetenz auf dem Markt zu erhalten, mit noch besserer Leistung, da das Design für Ihre Anwendung optimiert ist. Weitere Informationen finden Sie auf den Seiten zu Reverse Engineering und asphärischer Oberflächenproduktion.


Um mit Ihrem angepassten Kollimationslinsen-Design zu beginnen, überprüfen Sie bitte die erwartete Spotgröße und Brennweite Ihres Setups:


customized collimating lens design

Für eine Punktquelle kann nahe der Kollimation angenommen werden, so dass der Strahl die "klare" Öffnung der Linse ist. Wenn eine Faser an der Linse befestigt ist, kann der Divergenzwinkel abhängig von der Höhe des Fadens berechnet werden. Mit diesen Informationen können Sie die Spotgröße in einer Entfernung berechnen.



  • Tan (Theta) = (Höhe der Faser) / (Brennweite)
  • Brennweite = Faserhöhe = (1/2) * Kerndurchmesser
  • Theta = Divergenzwinkel


Sollte ich einen chromatischen Kollimator oder Singletlinsen wählen?


Bei Anwendungen wie der absoluten Bestrahlungsstärke kommt der Einsatz von Achromaten am meisten zum Einsatz, wodurch die unerwartete "Kontamination" des Spektrums durch die Wellenlänge außerhalb des optimalen FOV vermieden wird.


Darüber hinaus bietet Hyperion Optics ein kostenloses mechanisches Design für Ihr Setup, einschließlich Objektivhalterung, Fassung und Montage. Kontaktieren Sie unsere Vertriebsingenieure noch heute und finden Sie die beste Kollimationslösung für Ihr aktuelles Setup.


Hyperion Optics verfügt über jahrzehntelanges optisches Design, mechanische Konstruktion und Herstellung optischer Komponenten sowie Montageerfahrung. Um die ständig steigende Nachfrage der Endverbraucher zu befriedigen, wurde unsere Fertigungstechnologie ständig aktualisiert.


Hyperon Optics erweitert seine Fertigungskapazitäten durch den Einsatz und die Investition in modernste Geräte, wie die Optotech Bearbeitungs- und Polierstation, das Ametek Asphärische Bearbeitungsgerät sowie hochmoderne Messgeräte wie Zygo Interferometer und MTF Prüfstationen. Von der Fertigung bis zur Inspektion sind wir bei Hyperion Optics der Überzeugung, dass nur die zuverlässige Ausrüstung das liefert, was wir am meisten schätzen.


Hyperion Optics has decades of optical design


Unser optisches und technisches Team besteht aus 15 optischen Experten, die seit Jahren mit High-End-Anwendungen arbeiten, deren Spezialität garantieren kann, dass Ihre Bedürfnisse vollständig verstanden und weiter ausgeführt werden können. Besonders stolz sind wir auf unsere professionelle Assistenz der Kunden, die volle Unterstützung durch den gesamten Produktlebenszyklus bietet. Wir nominieren immer die kostengünstigsten und zuverlässigsten Ressourcen und Lösungen von Anfang an der optischen Designphase.


 optical and engineering equipment


Unser Produktionsteam hat unsere geschätzten Kunden für massive Projekte mit ausgezeichneten Qualitätsteilen geliefert; Im Gegenzug wird unser Team im Hinblick auf potenzielle Produktionsrisiken ausgereift und bei der Überprüfung von Druckaufträgen hinsichtlich bestimmter Parameter vorsichtig. Dies ist zwingend erforderlich, da wir als Hersteller von kundenspezifischen Linsen die Pflicht haben, unnötige Produktionsausfälle nach sorgfältiger Prüfung der Spezifikationen zu vermeiden.


Advanced Fabrication Technology


Wir versprechen unseren Kunden, dass unsere Ingenieure selbst während des RFQ-Prozesses eine asphärische Gleichgewichtsuntersuchung durchführen, um sicherzustellen, dass keine Fehler oder Missverständnisse auftreten, die während der tatsächlichen Produktion auftreten würden. Für asphärische Parameter, auf die wir nicht vertrauen können, bietet unser Team eine kostenlose Testversion für kostengünstigeres Material für Machbarkeitstests auf Anfrage an, um die Produktionsschwierigkeiten zu verstehen und zu studieren.


Auf der anderen Seite verwendet Hyperion Optics auch stark konventionelle und High-Speed-Poliertechnik für die Lieferung. Mit unserem hervorragenden Metrologieverfahren sind wir zuversichtlich, Ihnen ein attraktives Einkaufserlebnis zu bieten.


Silicon Lenses


Hyperion Optics verwendet optisches Silizium, das mit einem spezifischen Widerstand von 10-40 Ohm-cm höher spezifiziert ist als die meisten Halbleiteranwendungen. Für Silizium der CZ-Klasse (Czochralski-Methode) hat eine Absorptionsbande bei 9 um, dies ist akzeptabel, wenn die Anwendung im Bereich von 3 bis 5 um Thermoband verwendet wird. Auf der anderen Seite hat Float-Zone-Silizium diese Absorptionseigenschaft nicht. Bitte überprüfen Sie die Anwendungswellenlänge, wenn Sie Hyperion Optics benötigen.


Silicon lenses transmission


Siliziumlinsen werden normalerweise im 2-7μm Bereich verwendet, ideal für IR LED Anwendungen, hohe Wärmeleitfähigkeit und geringes Gewicht werden als kritische Merkmale in böth IR und FTIR Systemen mit Brechungsindex 3.4 im gesamten Bereich angesehen. Silicon-Fenster können als Spiegel mit hohem Reflexionsvermögen für Laser und IR-Ansichtsfenster verwendet werden. Weitere Informationen finden Sie in unseremSilicon-Fenster.


Wir sind in der Lage, Silikonlinsen mit einem Durchmesser von 3 bis 300 mm für kollimierende oder fokussierende Anwendungen mit AR-Beschichtung oder DLC-Beschichtung herzustellen. Eine Beschichtungssimulation kann auf Anfrage zusammen mit Ihrem Rückmeldungs-Feedback bereitgestellt werden.


Silicon Lenses

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Diameter Tolerance(mm)

+0/-0.20

+0/-0.10

+0/-0.10

Center Thickness(mm)

±0.20

±0.15

±0.10

Radius (%)

±2%

±1.5%

±1%

Focal Length Tolerance (%)

<2%

<1%

<0.5%

Cosmetic(MIL-C-13830A)

80-50

60-40

40-20

Figure Tolerance in λ(Pow/irreg)

5 - 2

2 - 1/2

1 - 1/4

Centration (Arc min)

5'

3'

1'

Dia. To Thick Ratio

9~35:1

Coating (R% avg)

<1.5%@3-5um

Materials

Optical Grade Silicon


Im täglichen Gebrauch wird die Reibung mit Staub oder Sand (Siliziumoxid) dazu führen, dass die aus anorganischen oder organischen Materialien hergestellten Brillengläser die Oberfläche zerkratzen. Verglichen mit dem Glas ist die Härte von organischen Materialien relativ gering, es ist leichter zu zerkratzen. Durch das Mikroskop können wir beobachten, dass die Oberfläche der Linse Kratzer in zwei Arten unterteilt werden kann, eine durch den Kies verursacht wird, flach und klein, nicht leicht vom Träger erkannt werden; ein anderer wird durch den großen Kies verursacht, der tief und peripher rauh ist, und es wird die Vision beeinflussen, wenn es in der zentralen Region ist.

Technische Eigenschaften

1. Die verschleißfeste Filmtechnologie der ersten Generation
Verschleißfester Film begann in den frühen 1970er Jahren. Zu dieser Zeit sind die optischen Linsen wegen ihrer hohen Härte nicht einfach zu schleifen, während die organische Linse zu weich und leicht zu tragen ist. Sie beschichten das Quarzmaterial auf der Oberfläche der organischen Form unter Vakuumbedingungen und bilden eine Schicht aus einem harten, abriebfesten Film. Aber aufgrund der Nichtübereinstimmung von Wärmeausdehnungskoeffizient und dem Grundmaterial ist es leicht abzustreifen und die Folie ist spröde, so dass die verschleißfeste Wirkung nicht ideal ist.

2. Die verschleißfeste Filmtechnologie der zweiten Generation
Nach den 1980er Jahren fanden die Forscher theoretisch heraus, dass die Verschleißproduktion mechanisch nicht nur auf Härte bezogen ist. Das Beschichtungsmaterial hat zwei Eigenschaften der Härte / Deformation, nämlich einige Materialien haben eine hohe Härte, aber die Deformation ist kleiner und einige Materialien haben eine geringe Härte, aber die Deformation ist groß. Die zweite Generation der verschleißfesten Filmtechnologie besteht in der Beschichtung eines Materials mit hoher Härte und nicht zerbrechlichem Material auf der Oberfläche der organischen Linse durch Eintauchen.

3. Die verschleißfeste Technologie der dritten Generation
Die dritte Generation der verschleißfesten Folien-Technologie wurde in den 1990er Jahren entwickelt. Es wurde entwickelt, um das Problem der Verschleißfestigkeit der Antireflexbeschichtung auf der organischen Linse zu lösen. Aufgrund des großen Unterschieds zwischen der organischen Linsenhärte und der Antireflexionsfilmhärte besteht die neue Theorie darin, dass zwischen ihnen eine weitere Schicht einer abriebfesten Beschichtung vorhanden ist, die eine Pufferrolle spielt und zum Zeitpunkt der Kiesreibung keine Verkratzung auftritt. Zwischen der dritten Generation des verschleißfesten Filmmaterials liegt die Härte zwischen dem Antireflexionsfilm und dem Linsensubstrat, der Reibungskoeffizient ist niedrig und nicht leicht zu brechen.

4. Die verschleißfeste Filmtechnologie der vierten Generation
Silizium-Atom wird in der vierten vierten Generation verschleißfeste Film-Technologie verwendet, zum Beispiel, TITUS Härtungsflüssigkeit von der Firma France Fishily produziert sowohl organische Substrate und Silizium anorganische Partikel, macht den abriebfesten Film mit der Eigenschaft der Zähigkeit und hohe Härte. Die wichtigste Methode der modernen verschleißfesten Filmtechnologie ist die Immersionsmethode, das heißt, nach wiederholter Reinigung die Linse für eine gewisse Zeit in die Aushärtungsflüssigkeit eintauchen, in bestimmter Geschwindigkeit aufdrehen. Diese Geschwindigkeit hängt mit der Viskosität der Härtungsflüssigkeit zusammen und hängt entscheidend von der Dicke der Folie ab. Und dann polymerisieren im Ofen für etwa 4 bis 5 Stunden bei 100 Grad ℃, die Schichtdicke beträgt etwa 3-5 Mikron.


Testmethode

1. Mahlversuch
Legen Sie die Linse in den Kies (die Bestimmungen der Größe und Härte von Kies), und mahlen Sie unter der Kontrolle. Am Ende des Tests messen Sie die diffuse Lichtreflexionsreflexionsmenge mit dem Trübungsmessgerät. und im Vergleich mit der Standardlinse.

2. Stahlwolle-Test
Schleifen Sie die Linse eine bestimmte Anzahl von Malen mit dem angegebenen Stahl Holz in bestimmten Druck und Geschwindigkeit, und messen Sie dann die Lichtstreuung diffuse Reflexion Menge mit Trübungsmesser. und im Vergleich mit der Standardlinse. Natürlich können wir auch zwei Stücke der Linse mit demselben Druck mit der gleichen Anzahl von Malen manuell schleifen und dann mit bloßem Auge beobachten und vergleichen.
Die Ergebnisse der beiden oben genannten Methoden ähneln denen der klinischen Langzeitergebnisse.

3. Die Beziehung zwischen Antireflexionsfilm und verschleißfestem Film
Die Antireflexionsbeschichtung auf der Oberfläche der Linse ist ein sehr dünnes anorganisches Metalloxidmaterial (Dicke weniger als 1 Mikrometer), hart und spröde. Wenn beim Plattieren auf der Glaslinse, weil die Basis relativ hart ist, Kies auf der Glasoberfläche aufliegt, ist der Film nicht leicht zu zerkratzen; Wenn jedoch der Antireflexionsfilm auf den organischen Linsen plattiert ist, weil die Basis relativ weich ist, kann Kies in der Beschichtung vorhanden sein, so dass der Film leicht zerkratzt werden kann.
Um die Härte der zwei Arten von Beschichtungen zu verbessern, ist es daher notwendig, dass die organische Linse vor dem Reduzieren der Beschichtung mit dem verschleißfesten Film angeordnet wird.


Bei Hyperion Optics haben wir eine strenge Kontrolle der Wanddickenvariation, indem wir die zuverlässigsten deterministischen CNC-Werkzeugmaschinen verwenden. Wir schleifen und polieren optisches Glas, Quarzglas und Zinksulfid für Anwendungen von sichtbar bis Infrarot.


Glaskuppeln
werden häufig für kommerzielle Anwendungen verwendet, die eine schützende Grenze zwischen verschiedenen Umgebungen erfordern; Kuppeln fungieren als Fenster und bieten Schutz für elektronische Sensoren oder Detektoren, ohne das Sichtfeld zu beeinträchtigen.

Die Kuppeln, die aus zwei parallelen optischen Oberflächen bestehen, haben keinen optischen Effekt auf den optischen Weg des Designs. Im Blei-Element in einem optischen System ist eine Kuppel der Umgebung ausgesetzt, N-BK7 ist eine gute Wahl für Anwendungen im sichtbaren bis nahen Infrarotbereich, die Wind- und Regenerosion standhalten.

In der Regel in Einweg-Verteidigungsanwendungen und Meeresforschung. Formen können von Hemisphäre zu benutzerdefinierte Größe mit Beschichtungen variieren.

Bei Hyperion Optics haben wir eine strenge Kontrolle der Wanddickenvariation, indem wir die zuverlässigsten deterministischen CNC-Werkzeugmaschinen verwenden. Wir schleifen und polieren optisches Glas, Quarzglas und Zinksulfid für Anwendungen von sichtbar bis Infrarot.


Fisheye Lenses


Typischerweise hat die Fischaugenlinse eine vordere Linsengruppe mit einer größeren negativen Brechkraft als eine gewöhnliche umgekehrte Tele-Weitwinkellinse mit einer großen hinteren Brennweite. Seine extreme Leistungsverteilung wird eine große Feldkrümmung im übertragenen Bild verursachen. Da Fisheye-Linsen zu einer signifikanten tonnenförmigen Verzerrung führen, ist es zur Verbesserung der Bildfeldkrümmung und des Astigmatismus notwendig, ein Dublett zu bilden, um eine signifikante negative Abweichung zu vermeiden und eine Korrektur der chromatischen Aberration bereitzustellen.


Das Know-how von Hyperion Optics-Designern liefert eine breite Palette von Fisheye-Objektiven für kundenspezifische Projekte, von der sminiature Fisheye-Linse für 360-Grad-Betrachtungsgeräte bis hin zu 200mm-Fisheye-Objektiven mit Kuppelprojektion. Unsere Fisheye-Linsendatenbank bietet Designresultate und Simulationen für Full-Frame-Fisheye-Objektive, kreisförmige (hemisphärische) Fisheye-Objektive mit verschiedenen Brennweitenoptionen.

Hyperion Optics design


Hyperion fishy lense


Während des Designprozesses bewerten unsere Entwickler die relative Beleuchtungsleistung unter Verwendung von Real-Ray-Trace-Analysen, die Vignettierung wird auch zur Steuerung von außeraxialen Aberrationen aufgrund eines Halb-Stopps oder Voll-Stopps bei relativer Beleuchtung verwendet, die im herkömmlichen Fotografieszenario tolerierbar ist. Die Verzerrungsabweichung von der f-Theta-Abbildung ist in unserer Entwurfsphase gemäß der anfänglichen Simulation und Berechnung ebenfalls kritisch; Unsere Designer können sich anpassen und optimieren, um eine ideale Lösung zu erreichen. Wir betrachten auch die laterale Farbe, die die laterale Verschiebung auf der Bildebenenschnittlinie zwischen dem kürzesten Wellenlängen-Hauptstrahl und dem längsten Wellenlängen-Hauptstrahl durch echte Strahlspurenanalyse ist.



Coating Capability



Hyperion Optics bietet antireflektive, hochreflektierende, dielektrische, BBAR-, V-Beschichtungen, Dual-Wellenlängen-Beschichtungen und scharfe Cut-On- und Cut-Off-Filter.


Hyperion Optics bietet alle Arten von Antireflex-, Hochreflexions- und Teilreflexionsbeschichtungen. Wir produzieren eine Vielzahl von Beschichtungen von einer einzigen Antireflexschicht bis hin zu komplexen dielektrischen Mehrschichtstapeln. Arten von dielektrischen Beschichtungen sind BBAR, V-Beschichtungen, Zwei-Wellenlängen-Beschichtungen und scharfe Cut-On- und Cut-Off-Filter.



Unsere umfangreiche Palette an optischen Beschichtungslösungen umfasst Standard- und Standardlösungen sowie viele einzigartige und kundenspezifische Beschichtungslösungen, die den strengsten Kundenanforderungen entsprechen.


Bei den meisten unserer Beschichtungen können wir den Wellenlängenbereich (kürzer oder länger) an die individuellen Anforderungen anpassen. Mit schlanken Produktionsprozessen können wir kostengünstige, präzise Dünnfilmbeschichtungen auf einer Vielzahl von Substraten liefern, von Prototypen bis hin zu großen Stückzahlen.



Wir haben außerdem Planetenhalter entwickelt, die die Beständigkeit der Beschichtung bei kleinen Krümmungslinsen sowie eine ausgezeichnete Leistung während der gesamten erwarteten Öffnungsweite erfüllen. Für die Beschichtung von Kuppeloptiken übernimmt Hyperion Optics auch kundenspezifische Beschichtungsaufgaben.

Zinc Selenide

Zink-Selenid hat eine hohe Durchlässigkeit durch das Band von 0,5-22μm, besonders bei 10,6μm, und wird häufig in Wärmebild- und FLIR-Systemen verwendet. Außerdem zeichnet es sich durch einen niedrigen Absorptionskoeffizienten und eine hohe Temperaturschockbeständigkeit aus Anwendungen. Für Laser ZnSe Komponenten besuchen Sie bitte unsere Laser Optics Kategorie für weitere Informationen.


Zinc Selenide transmissionZinc Selenide ar coating


Da Zinkselenid ein relativ weiches Material ist, das Kratzer und Ablagerungen leicht auf den Oberflächen während des Verarbeitungsflusses zurückbleiben kann, wird es nicht für den Einsatz in rauen Umgebungen empfohlen. Hyperion Optics 'fortschrittliche Herstellungsverfahren für ZnSe gewährleisten eine überlegene Oberflächenqualität im Vergleich zu unseren Mitbewerbern. Bei kosmetisch empfindlichen Systemen kann unsere beste Leistung 20-10 in der S / D-Klasse erreichen. ZnSe asphärische Linsen sind auch für Ihre Anwendung erhältlich; Weitere Informationen finden Sie unter IR Asphärische Linsen. ZnSe Dome-Optiken sind auch in unserer Domekategorie verfügbar.

Zinc Selenide design


Unsere ZnSe-Linsen sind auch mit AR-Beschichtung nach spezifischen Anforderungen erhältlich. Bitte gehen Sie beim Umgang, bei der Montage und Reinigung von ZnSe-Objektiven besonders vorsichtig vor. Beachten Sie zu Ihrer eigenen Sicherheit alle geeigneten Vorsichtsmaßnahmen, einschließlich das Tragen von Handschuhen beim Umgang mit diesen Linsen und das anschließende gründliche Händewaschen.


ZnSe Refractive Index vs. Wavelength

Wavelength (µm)

Index

Wavelength (µm)

Index

0.62

2.5994

10.60

2.4028

1.00

2.4892

13.00

2.3850

3.80

2.4339

14.60

2.3705

5.00

2.4295

16.60

2.3487

7.00

2.4218

17.80

2.3333

9.00

2.4122

18.20

2.3278


Zinc Selenide

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Diameter Tolerance(mm)

+0/-0.20

+0/-0.10

+0/-0.025

Center Thickness(mm)

±0.20

±0.15

±0.10

Radius (%)

±2%

±1.5%

±1%

Focal Length Tolerance (%)

<3%

<3%

<1%

Cosmetic(MIL-C-13830A)

80-50

60-40

40-20

Figure Tolerance in λ(Pow/irreg)

5 - 2

2 - 1/2

1 - 1/4

Centration (Arc min)

5'

3'

1'

Coating (R% avg)

<1.5% @ 3~5µm or 8~12µm

Materials

CVD Zinc Selenide





Die Krümmung der Linse dieser Art von Linsen ist besser. Es behält die gute Leistung der Aberrationskorrektur bei, um die erforderliche Leistung zu erhalten. Die Verwendung von asphärischen Linsen bringt eine herausragende Schärfe und höhere Auflösung, während eine Miniaturisierung von Linsen möglich ist.


Zusammenfassung:

Eine asphärische Linse ist eine konstante Krümmung von der Mitte der Linse zur Kante, aber die Krümmung der Linse variiert kontinuierlich von der Mitte zur Kante für asphärische Linsen . In fotografischen Objektiven müssen viele Aberrationen korrigiert werden, um die optische Leistung sicherzustellen. Wenn nur die asphärische Linse zur Korrektur der Linse verwendet wird, erfordern die technischen Anforderungen der Linse eine Kombination von Linsen. Bei speziellen fortschrittlichen Objektiven gelingt es manchmal nur mit sphärischen Objektiven, Aberrationen auf das Niveau der Benutzerzufriedenheit zu korrigieren. Berechnungsformeln im optischen Design:

asphärische Teile im LIRP-Projekt

Berechnungsformeln im optischen Design

Technischer Grundsatz:
Der Krümmungsradius einer asphärischen Linse variiert mit der zentralen Achse, um die optische Qualität zu verbessern, optische Elemente zu reduzieren und die Konstruktionskosten zu reduzieren. Asphärische Linsen haben gegenüber sphärischen Linsen einzigartige Vorteile, so dass sie in optischen Instrumenten, in der Bild- und Optoelektronikindustrie, wie Digitalkameras, Fahrzeuglinsen und High-End-Mikroinstrumenten weit verbreitet sind.


Komparativer Vorteil:

A. Aberrationskalibrierung
Der wichtigste Vorteil von asphärischen Linsen beim Ersatz von sphärischen Linsen besteht darin, dass sie die sphärische Aberration, die durch die sphärische Linse in dem Kollimations- und Fokussierungssystem induziert wird, korrigieren können. Durch Einstellen der Oberflächenkonstante und des asphärischen Koeffizienten kann die asphärische Linse die sphärische Aberration bis zum maximalen Ausmaß beseitigen. Asphärische Linsen (Strahlen, die zu dem gleichen Punkt konvergieren und optische Qualitäten bereitstellen) eliminieren im Wesentlichen sphärische Aberrationen, die von sphärischen Linsen erzeugt werden (die zu verschiedenen Punkten konvergieren, was zu einer unscharfen Abbildung führt).
Drei sphärische Linsen werden verwendet, um die effektive Brennweite zur Beseitigung der sphärischen Aberration zu erhöhen. Es kann jedoch eine asphärische Linse (hohe numerische Apertur, kurze Brennweite) implementiert werden, und das Systemdesign wird vereinfacht und die Durchlässigkeit des Lichts wird bereitgestellt.


B. Systemvorteil
Die asphärische Linse vereinfacht die involvierten Elemente, die von den Optikingenieuren verwendet werden, um die optische Qualität zu verbessern. Und verbessert die Stabilität des Systems. Zum Beispiel wurden in dem Zoomsystem typischerweise 10 oder mehr Linsen verwendet (zusätzlich: hohe mechanische Toleranz, hohe zusätzliche Montageverfahren, Verbesserung der Antireflexionsbeschichtung), aber 1 oder 2 Stück asphärische Linsen können optische Qualität ähnlich oder besser realisieren , um die Systemgröße zu verringern, die Kostenrate zu verbessern, das umfassende Kostensystem zu verringern.

Formverfahren:

A. Präzisionsglasformteil
Präzisions-Glasformen ist das Verfahren, Glasmaterialien auf hohe Temperaturen zu erhitzen und plastisch zu werden. Sie werden durch kugelförmige Formen gebildet und allmählich auf Raumtemperatur abgekühlt. Gegenwärtig ist das Präzisionsglasformen für asphärische Linsen mit einem Durchmesser von mehr als 10 mm nicht geeignet. Aber neue Werkzeuge, optische Gläser und Messprozesse treiben die Technologie an. Präzisions-Glas-Formteil, obwohl die Kosten in der Design-Phase (hohe Präzision Schimmel Entwicklung) hoch ist, aber nach dem Formen, wird die Produktion von qualitativ hochwertigen Produkten die Kosten der Entwicklung und der Preis wird akzeptabel, besonders geeignet für die Bedürfnisse von Massenproduktionsanlässen.


B. Präzisionspolierformen
Schleifen und Polieren werden im Allgemeinen zur Herstellung von monolithischen asphärischen Linsen auf einmal angewendet. Mit der Verbesserung der Technologie ist die Genauigkeit des Läppens und Polierens höher und höher. Vor allem wird das genaue Polieren vom Computer gesteuert und automatisch eingestellt, um die Parameter zu optimieren. Wenn ein Polieren mit höherer Qualität erforderlich ist, wird eine magnetorheologische Ausrüstung verwendet. Verglichen mit dem Standardpolieren hat die magnetorheologische Ausrüstung eine höhere Leistung und eine kürzere Zeit. Präzisionspolieren erfordert eine spezielle Ausrüstung und ist derzeit die erste Wahl für die Probenherstellung und Kleinserienprüfung.

C. Mischformen
Die sphärische Oberfläche einer asphärischen Linse wird unter Verwendung einer sphärischen Form gegossen, und eine Schicht einer asphärischen Hochpolymeroberfläche wird durch ultraviolettes Licht gehärtet und bedeckt diese. Beim Hybridformen wird die achromatische sphärische Linse als Basis verwendet, und die Oberfläche wird mit einer Schicht asphärischer Oberfläche gegossen, um chromatische Aberration und sphärische Aberration gleichzeitig zu eliminieren. Fig. 7 ist ein Herstellungsprozeß einer asphärischen Mischformungslinse. Die asphärische Hybridlinse eignet sich für Anlässe, bei denen zusätzliche Eigenschaften (gleichzeitige Beseitigung von chromatischer Aberration und sphärischer Aberration) und Massenproduktion erforderlich sind.


D. Spritzgießen
Zusätzlich zu asphärischen Glaslinsen gibt es asphärische Kunststofflinsen. Kunststoffgießen ist das Einspritzen von geschmolzenem Kunststoff in eine asphärische Form. Im Vergleich zu Glas sind die thermische Stabilität und die Druckfestigkeit von Kunststoffen schlecht, und eine spezielle Behandlung ist erforderlich, um ähnliche asphärische Linsen zu erhalten. Das wichtigste Merkmal der asphärischen Kunststofflinse ist jedoch ihre geringe Kosten, geringes Gewicht und leichte Formbarkeit. Es ist weit verbreitet in Bereichen wie mäßige optische Qualität, unempfindliche thermische Stabilität und geringe Druckfestigkeit verwendet.


Auswahlgrundlage:

Verschiedene Arten asphärischer Linsen haben ihre eigenen relativen Vorteile. Daher ist es für unterschiedliche Anwendungen wichtig, das richtige Produkt zu wählen. Zu den wichtigsten Überlegungen gehören Losgröße, Qualität und Kosten.
A. asphärische Linse der Präzisionsglasformung hat die Eigenschaften der Massenproduktion und der hohen thermischen Stabilität, passend für eine große Reihe, hohe Qualität und hohe thermische Stabilität.
B .precision polishing molding asphärische Linse hat die Merkmale der kurzen Zeitraum Probenvorbereitung und keine sterben brauchen, es eignet sich für die Probenproduktion und kleine Batch-Probe Gelegenheiten
C. asphärische Mischform-Linse mit den Merkmalen einer gleichzeitigen Kalibrierung der sphärischen Aberration und der chromatischen Aberrationsmerkmale, geeignet für breites Spektrum, großes Volumen, hohe Qualität.
D. asphärische Plastiklinse hat die Eigenschaften der niedrigen Kosten und des leichten Gewichts, passend für große Quantität, die niedrige Anforderung an Qualität, gemäßigte thermische Stabilität.
Wenn asphärische Linsen benötigt werden (ohne Standardprodukte oder Bestandsprodukte), sind Entwicklungskosten, Musterkosten, Chargenpreise, Lieferzyklen und andere Faktoren zu berücksichtigen.

404


Die von Ihnen gesuchte Seite konnte nicht gefunden werden.
Es sieht so aus, als wäre dies das Ergebnis einer falsch eingegebenen Adresse oder eines nicht mehr aktuellen Lesezeichens.


Hyperion Optics bietet optische Komponenten, einschließlich Laserkristalle für eine breite Palette von Laser-, Halbleiter-, Militär-, Weltraum- und Glasfaseranwendungen. Wir arbeiten an der Erzeugung von sichtbarem und UV-Licht mit hoher Leistung, indem wir qualitativ hochwertige nichtlineare Produkte liefern, die unsere Kundenspezifikationen erfüllen.


Unsere Kristalllösung umfasst BBO, BIBO, KTP, Anti-Gray Tracking KTP, LiNbO3, Nd YAG Kristall und Wafer und vieles mehr. Mit 1/10 Lambda-Präzision, beschichtete / unbeschichtete Optionen, wettbewerbsfähige Preise.


KTP-Kristalle werden hauptsächlich als nichtlineare Kristalle zur Frequenzverdopplung von Festkörper-Nd: YAG-Kristallen oder Nd: YVO4-Kristalllasern verwendet, da sie große nichtlineare optische Koeffizienten, große Winkelbandbreite und kleinen Walk-Off-Winkel, breite Temperatur und spektrale Bandbreite aufweisen. KTP-Kristall hat auch einen hohen elektrooptischen (EO) -Koeffizienten und eine niedrige Dielektrizitätskonstante und eine große Gütezahl, diese Merkmale machen ihn auch weit verbreitet in der elektrooptischen Anwendung.


Vorteile von KTP Crystal:


  • Große nichtlineare optische (NLO) Koeffizienten
  • Große Winkelbandbreite und kleiner Walk-Off-Winkel
  • Breite Temperatur und spektrale Bandbreite
  • Hoher elektrooptischer (EO) Koeffizient und niedrige Dielektrizitätskonstante
  • Große Leistungszahl für einen optischen Wellenleitermodulator
  • Nicht hygroskopisch, gute chemische und mechanische Eigenschaften


Beam expansion


Die Ausdehnung oder Verkleinerung von Strahlen ist eine häufige Anwendung, die in den meisten Laboratorien, die Laser oder Lichtquellen und Optiken verwenden, erforderlich ist. Benutzer finden immer, dass es so viele handelsübliche Laserstrahl-Expander gibt, die jedoch schwer zu finden sind und genau ihren Anforderungen in Bezug auf den Spektralbereich oder das Expansionsverhältnis entsprechen. In den meisten Fällen ist die Plug & Play-Lösung möglicherweise nicht die Antwort.


Hyperion Optics helps customers with their unique expander

Hyperion Optics unterstützt Kunden bei ihrem einzigartigen Entwicklungsprojekt für Expander, vom optischen Design bis hin zum mechanischen Design und verantwortlich für die Anwendungsleistung. Es ist wichtig, dass Sie mit unseren Ingenieuren Ihr Verhältnis von Eingangs- und Ausgangsstrahldurchmessern kommunizieren. Für einfache Expander wie Teleskope, die aus zwei Linsen bestehen, ist die Vergrößerung eines 2-Linsen-Systems gleich dem Verhältnis der Brennweiten der Linsen, was auch gleich dem Verhältnis der Krümmungsradien der Linsen ist.

unique expander for sale


M = die Vergrößerung des Strahlaufweiters

F2 = effektive Brennweite der Austrittslinse

F1 = effektive Brennweite der Eintrittslinse

R2 = Krümmungsradius der Austrittslinse

H2 = Radius des Austrittsfleckes (Bildhöhe)

H1 = Radius des Eintrittspunktes (Objekthöhe)


Bei Hyperion Optics bieten wir ein schnelles optisches Design und Prototyping an, in den meisten Expander-Fällen bieten wir 6 Wochen Lieferzeit, dh wenn wir Ihre Anwendung, Expansionsrate und Input-Output-Parameter studieren, sind wir in der Lage, Expander innerhalb von 6 Wochen zu liefern. Oder wir arbeiten an Ihrer bestehenden Standardlösung, um die Leistung Ihrer Anwendung zu verbessern.


Wir bieten auch handelsübliche Expander an, bitte beachten Sie die folgenden Produkte für Ihre Anforderung oder kontaktieren Sie unseren Techniker für weitere Informationen.


Part No.

Magnification

Input CA (mm)

Output CA (mm)

Thread

Max. Outer Dia (mm)

Length (mm)

HBE- 1064- 1.2X

1.2x

16

23

M22 x 0.75

29

54.9

HBE- 1064- 1.5X

1.5x

15.5

23

M22 x 0.75

25

44.5

HBE- 1064- 2X

2.0x

10

20

M22 x 0.75

26

42

HBE- 1064- 2.5X

2.5x

10

23

M22 x 0.75

29

79.8

HBE- 1064- 3X

3.0x

10

23

M22 x 0.75

29

58

HBE- 1064- 4X

4.0x

10

22

M22 x 0.75

29

81.1

HBE- 1064- 5X

5.0x

10

23

M22 x 0.75

29

72

HBE- 1064- 6X

6.0x

5

22

M22 x 0.75

29

71.2

HBE- 1064- 7X

7.0x

6

23

M22 x 0.75

29

76.4

HBE- 1064- 8X

8.0x

10

22

M22 x 0.75

29

76

HBE- 1064- 10X

10.0x

8

22

M22 x 0.75

29

69.7

HBE- 1064- 15X

15.0x

7.5

28

M30 x 1

45

99.1

HBE- 1064- 20X

20.0x

8

28

M22 x 0.75

45

91.2

Part No.

Magnification

Input CA (mm)

Output CA (mm)

Thread

Max. Outer Dia (mm)

Length (mm)

HBE- 633- 3X

3.0x

10

23

M22 x 0.75

33

63.7

HBE- 633- 5X

5.0x

8

23

M22 x 0.75

33

110

HBE- 633- 8X

8.0x

11

23.5

M28 x 0.55

35

117.5

HBE- 633- 10X

10.0x

8

23

M22 x 0.75

30

146

HBE- 633- 20X

20.0x

8

76

M22 x 0.75

30

198

HBE- 633- 40X

40.0x

8

100

M22 x 0.75

40

246

HBE- 633- 50X

50.0x

10

81

M22 x 0.75

30

304

Part No.

Magnification

Input CA (mm)

Output CA (mm)

Thread

Max. Outer Dia (mm)

Length (mm)

HBE- 532- 2X

2.0x

6

23

M22 x 0.75

30

83

HBE- 532- 3X

3.0x

6

23

M22 x 0.75

30

83

HBE- 532- 4X

4.0x

6

23

M22 x 0.75

30

83

HBE- 532- 5X

5.0x

8

24

M22 x 0.75

30

81.5

HBE- 532- 6X

6.0x

6

23

M22 x 0.75

30

83

HBE- 532- 10X

10.0x

6

23

M22 x 0.75

30

83

HBE- 532- 15X

15.0x

6

32

M30 x 1

30

85

HBE- 532- 20X

20.0x

6

38

M30 x 1

40

95.2

Part No.

Magnification

Input CA (mm)

Output CA (mm)

Thread

Max. Outer Dia (mm)

Length (mm)

HBE- 405-1.5X

1.5x

8

26

M30x1

46

62.3

HBE- 405-2X

2.0x

8

26

M30x1

46

62.3

HBE- 405-10X

10.0x

9

28

M30x1

46

85.6


Hyperion Optics investiert immer die zuverlässigsten Messgeräte, um unsere Qualitätskontrolle zu stärken. Im Laufe der Jahre setzt Hyperion Optics für jede einzelne Produktionsphase quantitative Messgeräte ein, um die Qualität unserer Produkte streng zu kontrollieren, unabhängig von Komponenten oder auf Systemebene. Hyperion Optics wird sich kontinuierlich verbessern und in die Messtechnik investieren, um genau die Bedürfnisse unserer Kunden zu erfüllen.


Wir sind derzeit ausgestattet mit:

Zygo Interferometer, Mitutoyo Profiler, Zeiss KMG Koordinatenmessstation, Trioptics MTF Station, Trioptics Zentrierstation und so bald deckt unser Metrologielabor fast unseren gesamten Inspektionsbedarf ab.


Zygo interferometer



Wir liefern dem Kunden den vollen Bericht zusammen mit der Lieferung. Für kleine Mengen PO Hyperion Optics bestehen darauf, 100% Inspektion mit gründlicher Datensicherung anzubieten. Alle Inspektionswerkzeuge wie Messuhr, Messschieber, Mikrometer sind kalibriert in Übereinstimmung mit ISO: 9001 und dem chinesischen GB-Standard, unsere Bediener sind geschult, ihre Werkzeuge vor jeder Inspektion zu kalibrieren.


 low quantity P.O. Hyperion Optics


Bei Hyperion Optics bieten wir vollständige Datenunterstützung für unsere Sendung; Stellen Sie sicher, dass jede einzelne Spezifikation auf dem Druck zu 100% getestet wurde. Mit unserem COC-Zertifikat können Sie Ihren Kunden eine sorgenfreie Beschaffungserfahrung bieten. Unsere Dokumentation enthält nahezu alle kritischen Parameter, die Verpackung und Etikettierung bietet auch eine vollständige Rückverfolgbarkeit für die gelieferte Charge.


full data support to our shipment


Das QA-Team und die Ingenieure von Hyperion Optics berechnen proaktiv die Brennweite jedes Objektivs, auch wenn dies manchmal nicht auf dem Druck angegeben ist, um das Endprodukt mit dem richtigen Materialradius während des abschließenden QA-Prozesses zu verifizieren. Die Brennweite jedes Objektivs wird im Inspektionsbericht aufgezeichnet. Ganz zu schweigen von unserem Standard-Messverfahren während der Produktionsphase.


Der folgende Ablaufplan ist ein großartiges Beispiel für unsere Standard-Kugellinsenproduktion, bei der wir die Qualität der Produkte überwachen und kontrollieren.

 standard sphere lens production procedure




Hyperion Optics befasst sich jeden Tag mit hochpräzisen Produkten wie optischen Komponenten . Mit der Unterstützung unserer Metrologie-Kompetenz sind wir zuversichtlich, die zuverlässigsten Produkte weltweit zu liefern. Wir fühlen uns den Kunden verpflichtet, die unsere Testkompetenz kontinuierlich erweitern, indem wir anspruchsvollere Projekte erhalten, um höhere Erwartungen zu erfüllen.

Mit der raschen Entwicklung militärischer Waffen und korrelativer Ziel- und Überwachungssysteme wird ZnS in multispektralen IR-Anwendungen eingesetzt. Durch die relativ hohe Transmission von 3-5 μm und 8-10 μm ist ZnS eine ideale Wahl für multispektrale Anwendungen. Darüber hinaus kann CLEARTRAN CVD ZnS auch im NIR- und SWIR-Bereich als unverzichtbare Alternative für optische Entwickler angesehen werden.


CLEARTRAN ZnS


Hyperion Optics verwendet CLEARTRAN ZnS multispektrales Material von ROHM & HAAS. Die typische Materialankunftszeit beträgt 2 Wochen. CLEARTRAN ZnS wird durch einen heißisostatischen Prozess nach der Abscheidung von CVD-Zinksulfid modifiziert, das zur Durchlässigkeit von sichtbaren bis fernen Infrarotbereichen (0,35 bis 14 um) beiträgt. Daher ist ZnS eine unumgängliche Wahl für IR-Linsen, Laserfenster und Wärmebildanwendungen geworden.


Die ZnS-Objektive von Hyperion Optics eignen sich besonders für Systeme mit sichtbaren Kamera-, Mittelwellen- und Langwellendetektoren und weiteren Laserentfernungsmessern zur Bestimmung von Zielen. Unsere CLEARTRAN ZnS Fenster können auch für externe Fenster für bestimmte Sensoranwendungen verwendet werden.


ZnS ist in der Herstellung ein vergleichsweise weicher kubischer Kristall, was bedeutet, dass es bei Schleif- und Polierprozessen leicht Kratzer hinterlassen kann, was zu einer komplizierten Qualitätskontrolle sowohl der kosmetischen als auch der Oberflächengenauigkeit führt. Hyperion Optics hat stark in die Verbesserung der ZnS-Komponentenproduktion investiert. Dadurch können unsere Ingenieure die optimalen Verarbeitungstechniken beherrschen und Hyperion Optics im Gegenzug dazu beitragen, die Erwartungen der Kunden ohne Kompromisse zu erfüllen. ZnS asphärische Linsen sind auch für Ihre Anwendung erhältlich; Weitere Informationen finden Sie unter IR Asphärische Linsen. ZnS Dome-Optiken sind auch in unserer Dome-Kategorie erhältlich.


Unsere ZnS-Linsen sind auch mit AR-Beschichtung nach spezifischen Anforderungen erhältlich. Bitte gehen Sie beim Umgang, bei der Montage und Reinigung von ZnS-Objektiven besonders vorsichtig vor. Beachten Sie zu Ihrer eigenen Sicherheit alle geeigneten Vorsichtsmaßnahmen, einschließlich des Tragens von Handschuhen beim Umgang mit diesen Linsen und des anschließenden gründlichen Händewaschens.


Finden Sie heraus, was wir Ihnen heute mit ZnS-Komponenten bieten können, wir werden mehr als glücklich sein, Ihr Teil zu bewerten und unsere professionellen Vorschläge aus der Produktionsperspektive zu unterbreiten.



ZnS (CLEARTRAN) Refractive Index vs. Wavelength

Wavelength (µm)

Index

Wavelength (µm)

Index

Wavelength (µm)

Index

Wavelength (µm)

Index

0.4047

2.54515

0.6678

2.34033

1.5296

2.27191

9.000

2.21290

0.4358

2.48918

0.7065

2.33073

2.0581

2.26442

10.000

2.20084

0.4678

2.44915

0.7800

2.31669

3.000

2.25772

11.250

2.18317

0.4800

2.43691

0.7948

2.31438

3.500

2.25498

12.000

2.17101

0.5086

2.41279

0.8521

2.30659

4.000

2.25231

13.000

2.15252

0.5461

2.38838

0.8943

2.30183

4.500

2.24955



0.5876

2.36789

1.0140

2.29165

5.000

2.24661



0.6438

2.34731

1.1287

2.28485

8.000

2.22334




Zinc Sulfide

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Diameter Tolerance(mm)

+0/-0.20

+0/-0.10

+0/-0.025

Center Thickness(mm)

±0.20

±0.15

±0.025

Radius (%)

±2%

±1.5%

±1%

Focal Length Tolerance (%)

<3%

<1.0%

<1.0%

Cosmetic(MIL-C-13830A)

80-50

60-40

40-20

Figure Tolerance in λ(Pow/irreg)

5 - 2

2 - 1/2

1 - 1/4

Centration (Arc min)

5'

3'

1'

Dia. To Thick Ratio

9~50:1

Coating (R% avg)

<2.0%@ VIS-SWIR , <1.5% @ 3~5µm or 8~12µm

Materials

CVD Zinc Sulfide and CLEARTRAN CVD ZnS



Abstrakt:

Asphärische Linsen werden in einigen hochpräzisen optischen Systemen immer wichtiger. Und wie andere optische Linsen muss die Oberfläche die gleichen Qualitätsstandards in Bezug auf Oberflächenformgenauigkeit und Oberflächenrauhigkeit erfüllen. In diesem Aufsatz sind asphärische weniger tief aus der Theorie der Oberflächeneigenschaften, das Berechnungsverfahrens von Oberflächenmerkmalen von asphärischen Linsen untersucht, asphärische Linsen Oberflächeneigenschaften, und Berechnungsformel gegeben ist, und die Eigenschaften der Oberfläche des Anpassungsfehler asphärischen Linsen analysiert. Unter Verwendung einer asphärischen K9-Glaslinse wird beispielsweise die Oberflächencharakteristikfunktion im Detail diskutiert. Die Ergebnisse zeigen, dass die Oberflächencharakteristika von asphärischen Linsen eine höhere Genauigkeit aufweisen und ihr Anpassungsfehler besser als + 30 nm ist

Aspheric lenses

Stichwort: asphärische Oberfläche, Oberflächencharakteristik, Anpassungsfehler

Als wichtiges optisches Element nehmen asphärische Linsen eine wichtige Position im optischen System ein. Asphärische Linsen funktionieren 3-4 mal so wie sphärische Linsen im optischen System. Hauptsächlich wegen der sphärischen Aberration von asphärischen Linsen in dem optischen System, wie zum Beispiel seitlicher Abweichung, Achsenabweichung und Winkelabweichung, was die Anwendung von sphärischen Linsen in dem optischen System begrenzt . Die asphärische Linse hat die Fähigkeit, die sphärische Aberration zu eliminieren, wodurch der Anwendungsbereich asphärischer Linsen in dem optischen System stark verbessert wird.

Die Erforschung asphärischer Linsen erfolgt hauptsächlich in zwei Aspekten. 1 mit der optischen Design-Software (wie CODE V und ZEMAX) Design von asphärischen Linsen , um das Problem der Lichtausbreitung und Bildgebung in der asphärischen Linse zu lösen; Die Forschung konzentriert sich hauptsächlich auf den Herstellungsprozess einer asphärischen Oberfläche.


Im Ausland wurde die Oberflächenanpassung der asphärischen Oberfläche intensiv untersucht, und die Anpassungsmethode der asphärischen Oberfläche ist geringer. Hector schlug einen Kurvenalgorithmus vor, der für konische Asphären geeignet ist; Basierend auf der linearen Methode der kleinsten Quadrate schlug ZHANG den Berechnungsalgorithmus für asphärische Parameter vor; Durch Ändern der konischen Konstantenwerte von K und Verwenden des Max-Min-Wertes der Methode der kleinsten Quadrate erhält Gugsa den Oberflächenkonturstandard. Das obige Verfahren berücksichtigt nur die Oberfläche einer einzelnen Standardoberfläche. Wenn die asphärische Oberfläche am Tag gemessen wird, wird die Schätzung der Kegelkonstante K aufgrund der unterschiedlichen Koeffizienten des Polynoms vorgespannt. In dieser Arbeit wird die Oberflächencharakteristik der asphärischen Oberfläche durch theoretische Analyse ermittelt. Die Oberflächencharakteristik der asphärischen Oberfläche wird am Beispiel von K9-Glas diskutiert und der Anpassungsfehler analysiert.







Schützen Sie Scan-Objektive vor Rückenschäden und anderen Gefahren am Arbeitsplatz. Hyperion Optics bietet Schutzfenster - auch als Trümmerfenster bekannt - an, die entweder als Teil des Scan-Objektivs oder separat erhältlich sind. Diese Plano-Plano-Fenster sind sowohl in ZnSe als auch in Ge-Materialien erhältlich und werden auch montiert oder unmontiert geliefert.


ZnSe-Schutzfenster verfügen über unsere Standard-AR- oder -DAR-Beschichtung. Ge Schutzfenster verfügen entweder über unsere Standard-AR-Beschichtung oder eine optionale diamantähnliche Kohlenstoffbeschichtung (Diamond-Like Carbon Coating, DLC), die für die härtesten Bedingungen im industriellen Einsatz geeignet ist.


Für Laser mit infraroten Wellenlängen, wie zum Beispiel 10,6 & mgr; m in CO 2 -Lasern, werden Linsen und Fenster aus Zinkselenid (ZnSe) verwendet. Als Spiegel werden Silizium- oder Kupferspiegel verwendet. Phasenverschiebungsspiegel, die verwendet werden, um zirkulare Polarisation zu erzeugen, sind ebenfalls verfügbar. Beam Expander und diffraktive Elemente für Beamformen runden unser Produktspektrum ab.


Zinkselenid-Komponenten werden hauptsächlich für transmissive Optiken verwendet. Sie werden ausschließlich mit hochwertigem "Laser-Grade" -Material hergestellt, das sogar im kW-Bereich eingesetzt werden kann. Diese Zinkselenid-Elemente weisen bei der Beschichtung eine Transmission von T> 99,5% bei 10,6 μm auf


Hyperion Optics SWIR lens


Das kurzwellige Infrarot-Wellenlängenband bietet einzigartige Vorteile im Vergleich zu sichtbaren und anderen thermischen Bändern. So gewinnt es in der industriellen Bildverarbeitung für die Qualitätskontrolle und für militärische Anwendungen einen wachsenden Platz. SWIR-Objektive kommen dort zum Einsatz, wo andere Detektoren oder Kameras nicht empfindlich genug für die endliche Detailerkennung sind. Bei Hyperion Optics haben wir eine Reihe von SWIR-Objektiven entwickelt, um den neuesten Entwicklungen der SWIR-Technologie zu entsprechen. Unser Design ist für den hochauflösenden Betrieb bei geringer Lichtstärke ausgelegt. Es bietet auch eine überlegene Bildqualität, bessere Übertragung und Leistung. Unsere SWIR-Objektive arbeiten in den Wellenlängen von 900nm-1700nm / 700nm-3400nm mit einer Detektorgröße von bis zu 20mm Diagonale und einer Pixelgröße von 15-50μm.


SWIR lenses

Neben Standard- SWIR- Optiken bietet Hyperion Optics kundenspezifisches SWIR-Systemdesign für die Glasauswahl. Wir bieten Glaslösungen auf Schott / OHARA-Basis an und verfügen über eine große Auswahl an Schott- und OHARA-Formsubstraten mit verschiedenen Durchmessern und CT um Ihre Investition in Glasmaterialien deutlich zu senken. Um Ihre Investition zu minimieren, bieten wir Ihnen einen praxiserprobten Brechungsindex- und Dispersionstest mit CDGM- und NHG-Materialäquivalenten von 0,7μm bis 2,5μm für eine bessere Leistungsoptimierung zum niedrigsten Preis. Wir können auch unsere internen Materialrefraktionsindex- und Dispersionstestdaten (mit entsprechenden Materialbeständen) für Designer offenlegen, um auf Anfrage ein eigenes SWIR-System zu entwickeln. Glas-Witness-Proben können für die Index- und Dispersionsprüfung auch auf Kundenseite kostenlos zur Verfügung gestellt werden.


Bitte sprechen Sie mit einem unserer erfahrenen optischen Designer, um zu wissen, wie es funktioniert.


 custom SWIR system design


Für kundenspezifisches SWIR-Design, ermutigen wir den Kunden, Materialien von NHG für die kostenmäßige Entscheidung zu wählen, wenn Ihr Budget knapp ist. Bitte kontaktieren Sie uns für die neuesten NHG-Glaskatalogaktualisierungen, da NHG regelmäßig neue Brechungsindex- und Dispersionsdaten über VIS bis 2500nm veröffentlicht.


Unser kundenspezifisches SWIR-Prototyping-Projekt beginnt mit 2 bis 5 Sets. Für Anwendungen wie das hyperspektrale CCD-Spektrometer arbeiten wir auch mit dem Design des Kunden als Build-to-Print, um den Montage- und Testservice bereitzustellen. (Inklusive Wellenfrontfehler, MTF, Transmission etc.)


Standard-SWIR-Objektive

Off-The-Shelf SWIR Lenses

Opto-Mechanical Property Specification
Focal Length 12.5 mm 25 mm 50 mm 75 mm 100 mm 200 mm 32.4 mm 25 mm 100 mm
F# 1.4 1.4 1.4 1.5 2.0 2.4 1.0 2.0 2.0
Wavelength 0.7 μm - 1.9 μm 0.9μm - 1.7μm 0.9μm - 1.7 μm 0.9 μm - 1.7 μm 0.9 μm - 1.7 μm 0.9 μm - 1.7 μm 1 μm - 3 μm 1.2 μm - 3.4 μm 1.5 μm-5 μm
Image Diagonal 16 mm 20 mm 20 mm 20 mm 20 mm 20 mm - 3.2 mm 12.3 mm
Average Transmission > 85% > 90% > 90% > 90% > 90% > 90% > 85% > 90% > 90%
Circular FOV 67.7º 43.6º 22.6º 15.2º 11.4º 5.7º 2.5º 7.3º
Back Focus Distance 12.6 mm 13.526 mm 21.76 mm 17.53 mm 17.53 mm 17.526 mm - 12.94 mm 59 mm
Back Working Distance 2.75 mm 4.383 mm 6.76 mm 13.73 mm 14.03 mm 12.526 mm 10 mm 8.94 mm 54 mm
Dimension Length 82 mm, Φ45 mm Length 53.5 mm, Φ63 mm Length 77 mm, Φ72 mm Length 130.7 mm, Φ90 mm Length 126.58 mm, Φ63 mm Length 200.39 mm, Φ110 mm Length 24 mm, Φ41 mm Length 43 mm, Φ46 mm Length 97 mm, Φ110 mm
Focus Type Manual Focus Manual Focus Manual Focus Manual Focus Manual Focus Manual Focus Fixed Focus Manual Focus Manual Focus
Focus Range - 1 m to infinity 1 m to infinity 2 m to infinity 2 m to infinity 2 m to infinity - 2 m to infinity 2 m to infinity
Mount Type M 35.5 * 0.5 25.4 - 32 TPI M 37 * 0.5 25.4 - 32 teeth / inch 25.4 - 32 teeth / inch 25.4 - 32 teeth / inch M 41 * 0.75 25.4 - 32 teeth / inch M 70 * 1
Detector 640 * 480 pixels, 25 μm 640 * 480 pixels, 25 μm 640 * 480 pixels, 25 μm 640 * 480 pixels, 25 μm 640 * 480 pixels, 25 μm 640 * 480 pixels, 25 μm - 64 * 64 pixels, 50 μm 640 * 512 pixels, 15 μm
Environmental
Operating Temperature - 20℃ to + 60℃
Storage Temperature - 40℃ to + 80℃
External Coating AR
Humidity 100% RH at 26℃ and 74% RH at 35℃ for 24 hours


Wenn Sie weitere technische Unterstützung von SWIR optics benötigen, kontaktieren Sie uns bitte.







Mit mehr als 40 Custom-Design-Projekten, die jedes Jahr vom Prototyping bis zum Massenproduktions-Maßstab laufen, hat Hyperion Optics unseren Kunden geholfen, ihr Design in verschiedenen Branchen lebendig zu machen. Unser Standard-Optik-Design-Service umfasst Machbarkeitsuntersuchungen, Design-Specs-Verification, Vorentwurf und -analyse, Prototyping bis zur Serienproduktion.


Wir sind mit LRIP-Projekten (Low ratio initial production) vertraut, die für die meisten optischen Unternehmen manchmal sogar noch schwieriger werden, wenn man eine niedrige Startmenge zum Zwecke der Konzeptgenehmigung oder tatsächlich geringen Verbrauch angibt. Unsere typischen LRIP-Projekte dauern 1-2 Wochen für die vorläufige Design-Entwicklung und Überprüfung mit dem Kunden, weitere 4-6 Wochen für Prototyping und Montage, weitere 1 Woche für Tests. Daher dauert es nur 7-8 Wochen, um Ihr Design am Leben zu erhalten. Mit unserer zuverlässigen Fertigungsfähigkeit und Erfahrung ist unser Design hoch DFM (Design for Manufacturing), das garantiert, dass Ihre Erwartungen erreichbar sind.


Design for Manufacturing



Standard Optisches Design Flussdiagramm


Darüber hinaus, wie Sie bereits wissen, Hyperion Optics ist in der Lage, verschiedene Arten von Komponenten von Objektiven zu komplizierten asphärischen Oberflächen durch VIS zu LWIR zu produzieren, stellen Sie sicher, dass Sie nicht von verschiedenen Anbietern aber zuverlässige Lieferung unter einer soliden und zuverlässigen Beschaffung benötigen QS-System von Hyperion Optics 'eigenen auch in Übereinstimmung mit ISO: 9001. Wir sind komfortabel, DOE, Asphärische Oberfläche Bereich von optischen Gläsern Schott / Ohara / CDGM / NHG zu IR-Material wie Chalkogenid Glas und Zink Selenide beteiligten System zu liefern. Details beziehen sich bitte auf unsere Herstellung von IR-und hochpräzisen optischen Komponenten .


Standard Optical Design Flow Chart


Wir teilen unseren Kunden die aktuellsten Glaskatalog- und Brechungsindexdaten von sowohl CDGM als auch NHG, tatsächlich getesteter Brechungsindex durch VIS bis zu 2500 nm für verschiedene Materialien kann auch auf Anfrage in Ihrer Entwurfsphase zur Verfügung gestellt werden, wenn es darauf ankommt benutzerdefinierte Komponenten Projekt. Unsere Ingenieure sind mehr als glücklich, die Materialdurchführbarkeit und Verfügbarkeit aus unseren Ressourcen zu erforschen. Zusammen mit unserer vollständigen Unterstützung aus Produktionsperspektive wie Fertigungstoleranz und Genauigkeitsdefinition, die vielen Kunden hilft, das kosteneffektivste System zu erstellen, ohne die Komponenten zu überlasten, was ebenfalls einen Erfolg im ersten Anlauf sicherstellt.


Optical Design & Assembly


Auf der anderen Seite begrüßen wir auch Kunden, die von der Konstruktionsabteilung von Hyperion Optics umfassend unterstützt werden müssen, um einen umfassenden Service zu bieten, der das optische Design, die optische Konstruktion, das mechanische Design, die Fertigung und die Montage umfasst. Mit der Recherche und Untersuchung Ihrer aktuellen Anwendung wird unsere Lösung sicher perfekt in Ihr System integriert. Unser 15-köpfiges Optik- / Engineering-Team steht zu 100% hinter Ihrer Anwendung. Weitere Designanpassungen und -optimierungen sind ebenfalls entsprechend Ihrer tatsächlichen Nutzung möglich.


Unser erstklassiger optischer Design-Service bietet:

Kostenlose Design-Beratung: Wir bieten kostenlose vorläufige Design-Ergebnisse für Ihre Konzept Machbarkeitsstudie, Pragmatische Vorschläge werden zur Verfügung gestellt.


-Material-Empfehlung, mit unserer jahrzehntelangen Erfahrung in der Zusammenarbeit mit großen Glaslieferanten, haben wir immer den kosteneffektivsten und zuverlässigsten Materialmix und die beste Lösung.


-Parameters Analyse auf spezielle Anfrage. Kunden haben das beste Verständnis für ihr eigenes System und ihre Anwendung. Wir sind mehr als glücklich, zusätzliche Simulationen und Analysen für die individuellen Interessen unserer Kunden in der Entwicklungsphase durchzuführen.


- strenge Qualitätskontrolle für Designprojekt. Speziell für Design-Projekte haben wir ein spezielles projektbasiertes QA-Team entwickelt, das aus Top-Inspektoren und Ingenieuren besteht, die qualifiziert sind, die kompliziertesten Probleme während des Prototyping und der Montage bis zur Inspektion zu lösen. Geführt direkt von beiden Leiter der Technik und QA.


-Custom Prüfungsanforderung. Wir verstehen, dass jedes Programm seine eigenen eindeutigen Akzeptanzkriterien hat; Hyperion Optics ist bereit, mit den Kunden zusammenzuarbeiten, um die am besten geeigneten Inspektionsmethoden zu entwickeln und die notwendigen Investitionen auf der Basis unserer aktuellen Messtechnik zu tätigen.


Wenden Sie sich noch heute an unsere Englisch / Französisch sprechenden Optikingenieure und finden Sie heraus, was wir für Ihr Projekt tun können.


Industrieobjektive sind ein wichtiger Bestandteil des Bildverarbeitungssystems. Das Tele-Zoom-Objektiv ist ein relativ junges Mitglied der Objektivfamilie und wird mit seiner einzigartigen Leistung zum freundlichsten Stern. Aber auch weil das Teleobjektiv in relativ kurzer Zeit eingeführt wird, sind viele dieser Eigenschaften nicht allgemein bekannt. In diesem Artikel stellen wir das Telezoomobjektiv anhand der Verwendung des Telezoomobjektivs, der Auswahlmethode und des Anwendungsbereichs vor. und wir geben eine umfassende Analyse und entdecken geheime Lichterfahrung im telezentrischen System.

Telephoto Zoom Lens

Teil 1: Prinzipbeschreibung des Telezoomobjektivs

Beginnen wir zunächst mit ein paar Fragen zum Tele-Zoom-Objektiv . Erstens, die allgemeine Linse in der Bildgebung, wenn der Arbeitsabstand geändert wird, wird die Bildgröße entsprechend ändern, das Ergebnis ist die gleiche Brennweite der Linse entsprechend der unterschiedlichen Objektabstand, wird es verschiedene Vergrößerung sein. dieses Phänomen ist ähnlich der Tatsache, alles sieht in der Ferne klein und groß im Gegenteil, im menschlichen Sehsystem. Dieses Problem kann in einigen Anwendungen vernachlässigt oder sogar ausgenutzt werden, aber dieses Merkmal kann ein Haupthindernis sein, wenn unser Sichtsystem verwendet wird, um genaue Messaufgaben auszuführen. Zweitens hat die gewöhnliche Linse einen bestimmten Bereich der Tiefenschärfe, wenn die gemessene Objekttiefe außerhalb der Linse liegt, wird das Bild verschwommen und kann nicht scharf fokussiert werden. Daher entwerfen die Designer den Fokussierring in einer gemeinsamen Linse. Wenn sich die Entfernung ändert, wird der Fokus angepasst, um die Region von Interesse zu sehen. Das Problem ist, wenn das Objekt über einen bestimmten Bereich hinaus in sich selbst, die Kamera keine Möglichkeit hat, das Ende zu Ende zu sehen, müssen andere Wege angenommen werden, um zu lösen. Drittens werden mit der Verbesserung der Bildgebungs-Chip-Auflösung die Benutzeranforderungen an die Meßgenauigkeit immer strenger. Nach dem Prinzip der gewöhnlichen optischen Linsenbildgebung erreicht die beste Linse nur etwa 10 um. Die Sichtfelddetektion benötigt genauere Bildgebungsprodukte.
Doppeltelezoomobjektive sind geboren, um diese Probleme zu lösen. Bei den Teleobjektiven mit doppeltem Telezoom, die parallel angeordnet sind, um eine Aperturblende in der mittleren Position des optischen Systems anzuordnen, wird das Hauptlicht durch den Mittelpunkt der Apertur hindurchtreten, und das Hauptlicht wird parallel zur optischen Achse sein, um in die Linse einzutreten . Das parallele Licht, um ausreichend große Tiefenschärfe sicherzustellen, das parallele Licht von der Linse sicherzustellen, dass der Arbeitsabstand im Tiefenbereich stark geändert wird, ändert sich die Höhe der Bildvergrößerung nicht.

Teil 2: Anwendungsbereich von Doppel-Telezoomobjektiven

Unter welchen Umständen sollten wir Tele-Zoom-Objektive verwenden? Laut der langjährigen Erfahrung des Autors in der Produktauswahl bei der maschinellen Bildverarbeitung gibt er den Lesern einige Hinweise, das heißt, dass Teleobjektive mit zwei Teleobjektiven in folgenden Situationen ausgewählt werden:
1) wenn die Dicke des detektierten Objekts groß genug ist und mehr als eine Ebene benötigt wird, um erkannt zu werden, wie Lebensmittelbehälter, Getränkeflaschen usw.
2) wenn die Position des zu messenden Objekts unsicher ist, kann es in einem Winkel mit der Linse stehen.
3) wenn das zu erfassende Objekt auf und ab gesprungen wird, wie beispielsweise die Vibration der Produktionslinie, die Änderungen der Arbeitsentfernung verursacht.
4) wenn ein Objekt mit Öffnungen oder dreidimensionalen Objekten gemessen wird.
5) wenn die niedrige Verzerrungsrate erforderlich ist und die Bildlichteffizienz nahezu identisch ist.
6) Wenn die Defekte in der gleichen Richtung detektiert werden müssen, kann nur eine parallele Beleuchtung detektiert werden.
7) wenn die Genauigkeit der Prüfung überschritten wird, so ist die Toleranz 1um.

Teil 3: Die Auswahlmethode des Telezoomobjektivs

Die Auswahlmethode Tele-Zoom-Objektiv ist ähnlich wie das normale optische System in der Kamera, mehrere Punkte müssen beachten, wie folgt:
Kompatible CCD-Zieloberflächenabmessungen. Dies ist ähnlich der Wahl von gewöhnlichen Objektiven, die erfordern, dass die Telezoomlinsen-kompatible CCD-Zieloberfläche größer oder gleich der passenden Kamerazieloberfläche ist, andernfalls wird sie eine Verschwendung der Auflösung verursachen.
Oberflächentyp. Gegenwärtig stellt das Tele-Zoom-Objektiv den Schnittstellentyp ähnlich dem gewöhnlichen Objektiv bereit, hat C-Mund, F-Mund und so weiter, solange die Anpassung verwendet werden kann.
Vergrößerung oder Bildbereich Wenn die Vergrößerung mit der CCD-Zieloberfläche bestimmt wird, wird der Abbildungsbereich bestimmt, und umgekehrt.
Reichweite. Im Allgemeinen wurde bei den oben genannten drei Punkten der Arbeitsabstand innerhalb eines Bereichs gesteuert, der durch seinen Abbildungslichtweg bestimmt wird. Es ist wichtig, darauf zu achten, ob der Arbeitsabstand den tatsächlichen Anforderungen entspricht. Wenn das telezentrische System erkannt wird, empfehlen wir, zuerst das Objektiv auszuwählen und andere mechanische Strukturen entsprechend dem Arbeitsabstand.
Tiefenschärfe. Mit den ersten Bedingungen treffen, je größer die Tiefenschärfe, desto besser die optischen Eigenschaften des telezentrischen Systems, Es kann als Referenz in der Modellauswahl verwendet werden.


MWIR lens design


Hyperion Optics halten ausgeklügelten Algorithmus für Optik - Design Optimierungsprozess Back-up von leistungsfähigen Workstations. Die einzigartige Optimierung ermöglicht eine reduzierte Komplexität in der optischen Element- / Systemspezifikation, die schließlich die Herstellbarkeit sichert. Es ermöglicht auch höhere Ausbeuten bei nahezu keiner Leistungsverschlechterung. Darüber hinaus verfügt Hyperion Optics über umfangreiche Erfahrung im mechanischen und optomechanischen Design, einschließlich Toleranz-, Wärme- und Streulichtanalysen.


Mit der großen Unterstützung unserer Fertigungsmöglichkeiten für IR-Komponenten sind wir zuversichtlich, unseren Kunden die günstigste Designlösung ohne Leistungseinbußen bieten zu können. Bitte beachten Sie unsere Fertigungsmöglichkeiten für IR-Komponenten (IR-Komponenten Link hier) für weitere Informationen. Wir bieten 6 Wochen typische Prototyping-Vorlaufzeit für kundenspezifische MWIR-Objektive einschließlich Montage und Test, Trioptics MTF-Diagramm zur Verfügung gestellt. Wenden Sie sich bitte an unseren Optikingenieur, wenn Sie ein kompliziertes Asphären- / DOE-System benötigen, um Ihre Spezifikation für einen hilfreichen und informativen Konsultationsteil zu besprechen.


 off-the-shelf Mid-wave (MWIR) lenses

Hyperion Optics Standard-Mid-Wave-Objektive (MWIR) verfügen über eine gekühlte Technologie, die eine sehr hohe Empfindlichkeit und eine bessere Übertragung bietet. Wir haben unser Standard-Design, aber wir bieten auch kundenspezifisches Design, um unsere Kundenbedürfnisse zu erfüllen. Diese Linsen umfassen EFL von 9,05 mm bis 100 mm und arbeiten in den Wellenlängen von 2 bis 5 & mgr; m und 3 bis 5 & mgr; m. Die F-Nummer ist 2. Die Objektive decken auch verschiedene Detektorgrößen von 15,36x12,29 bis 320x240 Pixel ab. Die Frontlinse ist mit Hart-Diamant-Beschichtung beschichtet und mit Aluminium-Halterungen montiert.


Standard-MWIR-Objektive


Off-The-Shelf MWIR Lenses


Opto-Mechanical Property Specification
Focal Length 9.05 mm 32.4 mm 20 mm 25 mm 50 mm 100 mm
F# 0.7 1.0 2.0 2.0 2.0 2.0
Wavelength 3 μm - 5 μm 3 μm - 6 μm 2 μm - 5 μm 2 μm - 5 μm 2 μm - 5 μm 3 μm - 5 μm
Image Diagonal 4.5 mm - 12.3 mm 12.3 mm 12.3 mm 12 mm
Average Transmission > 90% > 85% > 85% > 90% > 90% > 80%
Circular FOV 20º 2.5º 34.19º 27.64º 27.64º 6.87º
Back Focus Distance - - 35.6 mm 45.01 mm 43.06 mm 45.14 mm
Back Working Distance 5 mm 10 mm 32.98 mm 37.01 mm 36.56 mm 40.64 mm
Dimension Length 14.2 mm, Φ26 mm Length 62.73 mm, Φ60 mm Length 50 mm, Φ48 mm Length 54.5 mm, Φ69 mm Length 55 mm, Φ70 mm Length 62.73 mm, Φ60 mm
Focus Type Fixed Focus Fixed Focus Manual Focus Manual Focus Manual Focus Manual Focus
Focus Range - - - - - 2mto infinity
Mount Type M26 * 0.75 M41 * 0.75 M40 * 0.75 M55 * 0.75 M55 * 0.75 M48 * 0.75
Detector 32*32 pixels, 100 μm - 640*512 pixels, 15μm 640*512 pixels, 15μm 640*512 pixels, 15μm 320*240 pixels, 30 μm
Environmental
Operating Temperature - 30℃ to + 60℃
Storage Temperature - 40℃ to + 80℃
External Coating AR DLC AR DLC
Humidity 100% RH at 26℃ and 74% RH at 35℃ for 24 hours


opto-mechanical design



Hyperion Optics hat sich auf Optikdesign und Prototyping spezialisiert. Wir bieten Dienstleistungen an, die vom kundenspezifischen Objektivdesign bis zum opto-mechanischen Design reichen. Unsere Kunden beauftragen uns nicht nur mit der Herstellung von Komponenten, sondern liefern ein komplettes Produkt mit optischen, mechanischen und elektronischen Subsystemen mit unserer bemerkenswerten Qualitätssicherung.


Unser Know-how-Engineering-Team besteht aus 15 Ingenieuren, die Experten in den Bereichen Optik, Mechanik und Elektrotechnik sind und sicherstellen, dass Hyperion Optics Ihnen erstklassige Systemdesigns liefert.


Unsere Erfahrung ist übertragbar auf eine Vielzahl von kommerziellen Anwendungen; Wir haben unseren Kunden kontinuierlich dabei geholfen:


  • Beleuchtungsdesign, Reflektoren und Kollimatoren einschließlich LED
  • Mikroskop Objektive
  • Zoom Objektive
  • Metrologische Systeme
  • Lasermarkiersysteme
  • Ophthalmoskope
  • Endoskope
  • Servosysteme
  • Konfokale Bildgebung
  • Bildverarbeitung
  • Videospiele und optische Spielzeuge
  • Nachtsicht
  • IR-Systeme
  • Robotik
  • Bewegungsaufnahme
  • Abstandsmessung
  • Barcodeleser
  • 3D-Anzeigen
  • Benutzerdefinierte ZEMAX-DLL-Entwicklung


Sprechen Sie mit einem unserer Optikingenieure, um mehr darüber zu erfahren, wie Hyperion Optics mit Ihren Anforderungen an die opto-mechanische Ebene arbeiten kann.




One: Verbindungsanfrage

Um sicherzustellen, dass optische Instrumente falsch sind, erfordern einige die Qualität von Licht, und die Verbindung zwischen optischen Komponenten und mechanischen ist wie folgt
1) Die relative Position zwischen den optischen Teilen und den mechanischen Teilen sollte genau sein. Ein optisches Linsensystem sollte verwendet werden, um den genauen Abstand zwischen Linsen und Linsen sicherzustellen. Und als eine Komponente, die aus nicht-kreisförmigen optischen Systemen hergestellt ist, sollten optische Komponenten nach einer Arbeitsfläche mit mechanischen Komponenten auf einem Punkt, einer Linie oder gegenüber der relativen Position zwischen der rechten Seite gefragt werden.
2) Es ist einfach zu montieren, anpassen und gewährleisten die starke, stabile und zuverlässige Verbindung.
3) Es führt nicht zur Verzerrung von optischen Komponenten oder zur Erzeugung von großen inneren Spannungen, die die Leistung von optischen Komponenten nicht verändern.
4) Die SS stellt sicher, dass sich bei Änderungen der Temperatur der Umgebung die inneren Spannungen, die von der Verbindung und den optischen Komponenten herrühren, minimieren, was die Leistung der optischen Komponenten nicht beeinträchtigt.
5) Die Reinigung von optischen Komponenten hat keinen Einfluss auf die Lichtstraße und die Lichtfläche.

optical components

Zwei: Die Verbindung von optischen Komponenten

Zu den runden optischen Komponenten gehören Linsen, Splitter, Filter, Spiegel und Schutzglas. Gemeinsame Verbindungen für Rolling Edge, Kompressionsring, elastische Presse, Galvanisieren, Zementieren und so weiter.
1. Die Verbindung der Rollkante
Die Verbindung der Rollkante ist nicht unterbrochen und die Verbindungsstruktur ist in Abbildung 13.35 dargestellt. Seine Struktur ist einfach, kompakt, leichte Wirkungsbereich ist sehr klein, aber die Verbindung kann ein Phänomen auftreten, dass die Neigung und Druck sind ungleichmäßig, Aberration geht schlecht und beeinflussen die Abbildungsqualität, für größere Durchmesser kreisförmige optische Komponenten ist ernster. Daher wird diese Art von Verbindungsstruktur normalerweise für weniger anspruchsvolle, kleinere Größen verwendet.
2. Die verbindung von kompression ring
Die Kompressionsringverbindung ist abnehmbar. Diese Verbindung ist zur Montage und Justierung geeignet, falls erforderlich, fügen Sie einen elastischen Abstandsring hinzu, können die Druckkraft gleichmäßig auf die optischen Komponenten verteilen und können den Einfluss der Temperatur auf die Kompressionskraft reduzieren. Diese Verbindung ist für die größeren, anspruchsvolleren runden optischen Komponenten geeignet.
3. Die Verbindung der elastischen Presse
Die elastische Pressverbindung ist abnehmbar. Der Federkartenring wird normalerweise nur für optische Komponenten verwendet, die nicht in Ausrichtung und Festigkeit sind. Die elastische Presse wird zum Schutz von Glas und Filterglas verwendet, um die größeren optischen Komponenten zu pressen.
4. Die Verbindung der Galvanisierung, die zu der ununterbrochenen Verbindung gehört, wird Galvanisierungsmethode verwendet, um Kupfer im Ende des Rahmens zu plattieren und die optischen Komponenten zu blockieren. Die optischen Komponenten in der galvanischen Verbindung sind nicht komprimierend, nur für die Verbindung von optischen Komponenten mit kleinem Durchmesser.
5. Die Verbindung der Zementierung
Wenn die kupferplattierte Verbindung in das Bindemittel umgewandelt wird, wird sie zur Klebeverbindung. Es gibt auch keine Verdichtung der optischen Komponenten.

Drei: Die Verbindung von nicht-kreisförmigen optischen Komponenten

Nicht-kreisförmige optische Komponenten umfassen Prismen, Reflektoren, Glas und Schutzglas. Die strukturellen Entwurfsanforderungen für nicht-kreisförmige optische Komponenten sind im wesentlichen die gleichen wie die kreisförmigen optischen Komponenten.

Vier: Das Grundprinzip der Verbindungsstruktur im Instrument:

Hyperion Optics führt das Grundprinzip der Verbindungsstruktur im Instrument ein:
1) Um die Stärke und Genauigkeit des Instruments zu gewährleisten
2) um die Zuverlässigkeit der verwendeten Komponenten sicherzustellen;
3) Um den Aufbau zu vereinfachen, sollte eine unlösbare Verbindung möglich sein
4) Komponenten, die angepasst, repariert und ersetzt werden müssen, sollten abnehmbar sein
5) Wenn eine Anzahl von Verbindungen in dem Teil vorhanden ist, ist es normalerweise notwendig, eine unlösbare Verbindung für die Komponenten oder die internen Komponenten, die zuerst zusammengebaut werden, zu haben: die Komponenten oder die externen Komponenten, die angebracht sind, werden demontiert
6) Stellen Sie sicher, dass sich die Komponenten und Verbindungen der ersten und späteren Montage nicht gegenseitig beeinflussen.
7) Stellen Sie sicher, dass die Komponenten nicht verformt oder am wenigsten verformt sind
8) Weniger Spezifikationen sind besser, Verbindungen zu verwenden, verwenden Sie nicht die Feingewindeverbindungen wie möglich.

LWIR lens


Die LWIR-Linse spielt eine entscheidende Rolle bei Wärmebildüberwachungsanwendungen, über die Nachtsichtfähigkeit hinaus wird die Unterscheidung kritischer Ziele bei schlechten Sichtbedingungen als das praktischste Merkmal bei der Marktsegmentierung der Heimatschutz- und -verteidigungsbranche angesehen.


Im Vergleich zum gekühlten System, bei dem der Detektor für die Brennebenenanordnung bei -70 ° C gekühlt werden muss, sind ungekühlte Kameras wesentlich kostengünstiger. Abgesehen von der überlegenen Empfindlichkeit des Kühlsystems dominiert das ungekühlte System aufgrund seiner Kosten den Markt für Überwachung und Fahrzeugsegmentierung.


LWIR solution


Auf der anderen Seite ist das ungekühlte System bei Überwachungsanwendungen in kurzer Entfernung die beste Wahl, aber die Kameras müssen mit Objektiven ausgestattet sein, die eine größere Brennweite haben, um die Auflösung aufrechtzuerhalten. In der Zwischenzeit wird die F-Zahl aufgrund der gleichen Eingangsöffnung zunehmen, was die Lichtmenge für die Detektion dramatisch reduzieren wird. Im Gegenzug wird das ungekühlte System unempfindlich. Somit werden die Kosten durch Vergrößerung der Apertur (größere Linse) getrieben, was schließlich ungekühlte LWIR-Lösung teurer als gekühlte Version macht.


Germanium wird häufig für LWIR-Linsen als sein hoher Brechungsindex im LWIR-Wellenband verwendet; Germanium weist jedoch eine große thermische Drift auf, die zu einer erwarteten Defokussierung bei Temperaturänderungen führt. Hyperion Optics bietet ein ausgefeiltes Design, das Defokussierung ausgleicht und eine stabile Leistung unter Berücksichtigung der Defokussierungseigenschaften der Linse gewährleistet, indem ZnSe verwendet wird (8-fach bessere thermische Defokussierung im Vergleich zu Germanium)


Im LWIR-Design führen die optischen Konstrukteure von Hyperion Optics ebenfalls eine gründliche Berechnung durch, was mit dem Gehäuse unter dem Einfluss der Wärmeausdehnung geschieht. Aluminium wird häufig als Gehäuse verwendet, zum Beispiel wird ein 20 mm langes Aluminiumgehäuse um 28 Mikron zunehmen, wenn die Temperatur für 60 ℃ ansteigt, die 28 Mikron Änderung kann als die Tiefenschärfe des LWIR Systems angesehen werden.


Hyperion Optics optical design

Bei Hyperion Optics führen wir sowohl passive mechanische als auch passive optische Lösungen durch, um die thermischen Auswirkungen bei der Entwicklung des Thermalisierungssystems zu eliminieren. Für eine passive mechanische Lösung entwickeln wir innere und äußere Zelle getrennt durch einen Abstandshalter, geometrisch präzise den Abstandshalter mit dem richtigen Material, um eine thermische Ausdehnung zu erreichen, die der kombinierten Wirkung der Linsen und des restlichen Gehäuses über die gesamte Temperatur gleich und entgegengesetzt ist Angebot. Der Abstandhalter drückt die innere Zelle zurück in die richtige Position, um die Linse scharf zu halten. Erfahren Sie mehr, indem Sie uns Ihre aktuellen LWIR-Anforderungen für unsere passive optische Lösung für Ihr eigenes LRIP Optics-Projekt mitteilen .


Unser Vorteil von LWIR Objektivdesign und -fertigung:


  • Integration von ZnSe konischen Oberfläche
  • Die Kombination von refraktiven und diffraktiven Linsen zur Beibehaltung niedriger F-Zahl und Athermal-Pre-Parties ohne mechanische Kompensation benötigt.
  • Chalcogenid-Material kann in Design und Herstellung kombiniert werden, um die erwartete Kompensation der thermischen Ausdehnung zu erreichen.


Standard-LWIR-Objektive


Off-The-Shelf LWIR lenses


Opto-Mechanical Property Specification
Focal Length 9 mm 18 mm 35 mm 50 mm 75 mm 100 mm 250 mm
F# 2.0 0.9 1.0 1.0 1.0 1.0 1.1
Wavelength 8 μm - 12 μm 8 μm - 12 μm 8 μm - 12 μm 8 μm - 12 μm 7 μm - 14 μm 8 μm - 12 μm 7 μm - 14 μm
Image Diagonal 4.5 mm 18 mm 7 mm 14 mm 5 mm 18 mm 10.2 mm
Average Transmission >94% >85% >85% >85% >85% >85% >85%
Circular FOV 42.5º 53º 11.4º 15.94º 60.35º 10.3º 2.3º
Back Focus Distance 6.25 mm - 16.64 mm 14.5 mm 14.8 mm 18.4 mm -
Back Working Distance 2.75 mm 10.9 mm 8.44 mm 8 mm 10 mm - 22.80
Dimension Length 16.67mm, Φ23mm Length 33.63mm, Φ41mm Length 49.07mm, Φ48mm Length 79.65 mm, Φ70 mm Length 80 mm, Φ86 mm Length 143.8 mm, Φ112 mm Length 366.5 mm, Φ247 mm
Focus Type Manual Focus Manual Focus Manual Focus Motorized Focus Manual Focus Manual Focus Motorized Focus
Focus Range - 1m to infinity 1m to infinity - 1m to infinity 5m to infinity -
Mount Type M19*0.5 M41*0.75 M34*0.75 M55*1 M34*0.75 M55*0.75 -
Detector 160*120 pixels, 35 μm 320*240 pixels, 45μm 160*120 pixels, 35 μm 320*240 pixels, 45μm 160*120 pixels, 35 μm 320*240 pixels, 45μm 320*256 pixels, 25μm
Environmental
Operating Temperature - 20℃ to +60℃
Storage Temperature - 40℃ to +80℃
External Coating AR AR DLC DLC DLC AR DLC
Humidity 100%RH at 26℃ and 74%RH at 35℃ for 24 hours
Opto-Mechanical Property Specification
Focal Length 4mm 5mm 6mm 50mm 75mm 100mm 400mm
F# 1.0 1.0 1.0 1.0 1.0 1.0 1.8
Wavelength 8μm-14μm 8μm-14μm 8μm-14μm 8μm-12μm 8μm-12μm 8μm-12μm 7μm-14μm
Image Diagonal 10mm 10mm 10mm 12mm 12mm 15.2mm 10.2mm
Average Transmission >85% >85% >90% >85% >85% >85% >85%
Circular FOV - 90º 90º 13.69º 9.15º 8.69º 1.46º
Back Focus Distance - 12.9mm - 14.5mm 19.76mm 22.8mm 22.8mm
Back Working Distance 7.5mm - 8.3mm 8mm - - 11.1mm
Dimension Length 46.41mm, Φ44mm Length 29.5mm, Φ30mm Length 29.3mm, Φ34mm Length 79.65mm, Φ70mm Length 103.88mm, Φ100mm Length134.3mm, Φ112mm Length 428mm, Φ240mm
Focus Type Manual Focus Manual Focus Manual Focus Motorized Focus Manual Focus Motorized Focus Motorized Focus
Focus Range 1m to infinity 1m to infinity 1m to infinity - 1m to infinity - -
Mount Type M24*1 M24*1 M24*1 M45*1 M34*0.75 M59-12Teeth -
Detector 320*240 pixels, 25μm 320*240 pixels, 25μm 320*240 pixels, 25μm 320*240 pixels, 45μm 160*120 pixels,   35 μm 320*240 pixels, 38μm 320*256 pixels, 25μm
Environmental
Operating Temperature - 20℃ to +60℃
Storage Temperature - 40℃ to +80℃
External Coating DLC DLC DLC DLC DLC AR DLC
Humidity 100%RH at 26℃ and 74%RH at 35℃ for 24 hours


Bitte laden Sie unser untenstehendes LWIR-Linsen-Datenblatt herunter:



LRIP Rapid Prototyping


Hyperion Optics hat entscheidende Vorteile, wenn es darum geht, Kunden einen Rapid-Prototyping-Service zu bieten, unabhängig davon, ob es sich um ein LRIP-Projekt (Low Ratio Initial Production) oder um eine Konzeptgenehmigung handelt.


  • Verschiedene schnelle Materialzugänge wie Schott, Ohara und CDGM. Wir bieten auch formgepresste Substrate für Prototypen zu wettbewerbsfähigen Preisen an
  • Mehr als 6000 + testplatte, die dramatische verkürzung der gesamten lieferzeit zu liefern
  • Spezialisiertes Prototyping-Produktionsteam, bessere interne Ressourcen mit dem Ziel, innerhalb von 4 Wochen zu liefern, vom Schleifen, Polieren bis zur Beschichtung



Wir ermutigen Kunden, mit uns vor Ihrer Design-Schließung zu kommunizieren, um mit uns pro Materialverfügbarkeit, Materialvorlaufzeit, beste Lösung der Substratauswahl und sogar Fertigungstoleranzdefinition zu überprüfen, Beratung ist völlig kostenlos. Wir bieten immer die praktischsten Vorschläge, um unnötige verlängerte Lieferung zu vermeiden.


Schnell geformte Substrate


 Fast Molded Substrates




Vorbereitung des Rohmaterials Pressen vs. Schneiden (Prototyping Menge)


Manchmal stoßen Designer auf Situationen wie 5-10 Linsen, mehr als 5 Kugelelemente von verschiedenen Glasherstellern; selten finden sie eine preislich wettbewerbsfähige Fertigungslösung, da die Materialien in der richtigen Größe verfügbar sind.


Im Gegensatz zu den meisten chinesischen Anbietern hat Hyperion Optics vollen Zugang zu Schott- und Ohara-Brillen. Bitte beachten Sie unsere Glaslager für Ihre Referenz. Darüber hinaus sind alle aufgeführten Gläser alle in vorgeglühter Blattform. Diese gepresste Substratlösung hat eine Toleranz von ± 0,00002 Präzisions-Refraktionsindex nach dem Feinglühen; Die typische Lieferzeit beträgt 2 Wochen ab Bestellung.


Unsere Ingenieure berechnen Ihnen gerne, ob Sie aus Glasband oder geformten Substraten unter Berücksichtigung Ihres Projektumfangs fertigen, um das wirtschaftlichste Ergebnis zu erzielen. Wir haben direkte Unterstützung von inländischen Glasform-Verkäufern, die strategisch einen niedrigen MOQ-Formungsservice mit der zuverlässigsten Glühtechnologie anbieten, und keinerlei Verschwendung Ihres wertvollen Projektbudgets.


Flexible Fertigungsplanung



Flexible Manufacturing Planning


Hyperion Optics ist mit den fortschrittlichsten Fertigungsgeräten ausgestattet, mittlerweile können wir für LRIP-Projekte interne Ressourcen mobilisieren.


1. Testplatte Übereinstimmung. Hyperion Optics verfügt über mehr als 6000 Testplatten, was bedeutet, dass, wenn unsere Testplatten-Lagerradiusdaten mit Ihrem Design übereinstimmen, Sie nicht für die Testplatte bezahlen müssen und die relative Vorlaufzeit verkürzt werden kann.

2. Hohe Oberflächengenauigkeit durch herkömmliche Verarbeitungsmethode. Unsere Polierbetriebe verfügen über eine fast 20-jährige Erfahrung und sind bestens für Elemente mit 1 / 8-1 / 10 Lambda-Oberflächen-Ebenheit geeignet.

3. Unsere asphärischen Bearbeitungs- und Poliertechniken stellen sicher, dass Sie asphärische Teile nicht woanders beschaffen müssen.

4. Für reguläre sichtbare Beschichtungsspezifikationen können LRIP-Projekte zusammen mit unserer täglichen täglichen Beschichtungsoperation kostengünstiger angeordnet werden.


Diskutieren Sie mit unseren Vertriebsingenieuren, wie Hyperion Optics Ihre Beschaffung einfacher und schneller macht. Lesen Sie mehr von unserer Produktionskapazität ( Optische Komponenten + Linsenanordnung ) .





Die derzeit beworbenen Bildüberwachungs- und Bildgebungsgeräte bieten uns eine unersetzliche Sicherheit und Komfort ...

cylindrical lens
Während wir die Bequemlichkeit optoelektronischer Produkte genießen, ignorieren wir die wichtigen Komponenten der optoelektronischen Produkte, die Zylinderlinse.

Wie wir alle wissen, bestehen optoelektronische Produkte hauptsächlich aus dem Lichtwegsystem, der Elektronik und mechanischen Systemen. Das Lichtwegsystem wird als entscheidend für den Prozess der Informationserfassung und -übertragung angesehen.

Das optische System besteht aus Linsen, Spektroskopen und Reflektoren. Die Oberfläche ist normalerweise eine Kugel oder eine Ebene. Die zylindrische Linse ist nicht sphärisch, was den Ballunterschied und den Farbunterschied effektiv reduzieren kann. Es ist unterteilt in flache konvexe zylindrische Linse, flache konkave zylindrische Linse, doppelt konvexe zylindrische Linse und doppelte konkave zylindrische Linse. Es hat eine eindimensionale Verstärkung. Zylindrische Linsen sind entworfen, um die Größe des Bildes zu ändern. Beispielsweise können Sie einen Lichtpunkt in ein Patch umwandeln oder die Höhe des Bildes ändern, ohne die Breite zu ändern. Die speziellen optischen Eigenschaften der Zylinderlinse machen die Zylinderlinse mit der rasanten Entwicklung der Hochtechnologie immer mehr populär. Wie z. B. Linie sammeln System. Foliensystem. Faxgeräte und Drucksatz-Scan-Bildgebungssystem. Und auf dem Gebiet des medizinischen Gastroskops. Laparoskopisch, im Bereich der Auto-Video-System mit der Teilnahme von Zylinderlinsen. Linearer Detektor zur gleichen Zeit in der Beleuchtung, Barcodescannen, holographische Beleuchtung, optische Informationsverarbeitung, Computer, Laseremission. Und das starke Lasersystem und ist auch in der Synchrotronstrahlungsstrahllinie am meisten benutzt worden. Zur gleichen Zeit, mit der ständigen Verbesserung der Zylinderlinsen-Verarbeitung Technologie, hat eine ausgereifte und effektive Verarbeitungstechnologie gebildet, die Qualität seiner guten Reproduzierbarkeit und Wiederholbarkeit wurde allmählich vom Markt anerkannt. Gegenwärtig ersetzt der Prozess allmählich die relativ rückständige traditionelle Technologie.

Es ist bekannt, dass die zylindrische Linse aus einer flachen und einer konkaven (konvexen) Oberfläche oder zwei konkaven (konvexen) Oberflächen besteht. Es kann in flache konvexe zylindrische Linse, konkave zylindrische Linse, doppelte konvexe zylindrische Linse, doppelte konkave zylindrische Linse, konvexe konkave zylindrische Linse unterteilt werden. Die Form ist unten gezeigt:



Die zylindrische Linse ist eine Kombination von zwei optischen Oberflächen und die relative Position von zwei optischen Oberflächen bestimmt die gesamten optischen Eigenschaften der zylindrischen Linse . Wie also die Rationalität der relativen Position zweier optischer Oberflächen sichergestellt wird, ist der Schlüssel und schwierige Punkt im Prozess der zylindrischen Linse. Was ist die ideale Beziehung zwischen den beiden optischen Oberflächen? Hier ist ein Beispiel für die drei Ansichten einer flachen konvexen Linse.

So in dem Prozess der Zylinderlinse, wenn die relative Position von zwei optischen Oberflächenanomalien, gemeinsame nachteilige Projekt hat die folgenden Arten: (flache konvexe zylindrische Linse, zum Beispiel)

Ein. Bus schlecht



A: Busoffset: Die zylindrische Optikfläche ist um die Zylinderachse gegenüber der flachen Mitte versetzt. Hier ist das Bild:
Ursachen und Gegenmaßnahmen:
1.Das Design oder die Maschine der Befestigung ist defekt, und die befestigte Oberfläche und die Mittellinie sind nicht gut. Sie müssen mit dem Gerät beginnen.
2. Der Linsenstab ist nicht vorhanden, muss an die Arbeitsmethode angeschlossen werden, um zu beginnen, sich zu verbessern.
3. Das Produkt bewegt sich während der Verarbeitung. Die Haftkraft und die Verarbeitungszeit der Linsenkraft beginnen sich zu verbessern.

B: Busneigung: Die Oberfläche des Zylinders ist in einem bestimmten Winkel zur Ebene geneigt. Die Buslinie ist nicht parallel zum angehängten Bezugspunkt. Hier ist das Bild:


Ursachen und Gegenmaßnahmen:
1. Der Entwurf oder die Maschine der Befestigung ist defekt, die Oberfläche der Linse wird an der Achse der zentralen Achse angebracht und der Ausfall des Kanals ist nicht gut. Sie müssen mit dem Gerät beginnen.
2. Der Linsenstab ist nicht vorhanden, muss an die Arbeitsmethode angeschlossen werden, um zu beginnen, sich zu verbessern.

Zwei. Der Bus ist senkrecht zur Linie

Ursachen und Gegenmaßnahmen:
1. Das Design oder die Maschine der Vorrichtung ist defekt, und die zwei Benchmarks sind nicht gerade. Sie müssen mit dem Gerät beginnen.
2. Der Linsenstab ist nicht vorhanden, muss an die Arbeitsmethode angeschlossen werden, um zu beginnen, sich zu verbessern.
3. Die Schneidemaschine ist nicht genau und die Hauptwelle und der Desktop sind im falschen Winkel. Es ist notwendig, die Bearbeitungsgenauigkeit zu verbessern. In Übereinstimmung mit den angegebenen in, Zylinderlinse Bus Position spielt eine wichtige Rolle in der optischen Leistung, dann der Bus zusätzlich zu garantieren, in den Prozess der Bearbeitung, in der Test-Link ist auch sehr wichtig. Hier ist eine neue Art, eine Zylinderlinse zu erkennen:


Punktlaser-Reflexionsdetektor

Prinzip:
Unter Verwendung eines Laser-Generators durch eine spezielle Linse wird Testzylinderlinse, die Lichtquelle in Zylinderlinse durch Zylinder, nachdem die Lichtquelle die Lichtquelle ist zurück zum Bildempfänger empfangen, wieder durch die CCD-Kamera Bilder erscheinen auf der Anzeigeausrüstung. Das endgültige Urteil wird von den Testern getroffen.

Vorteile:

Hohe Erkennungsgenauigkeit: Der Erkennungsfehler kann in 0,001 mm kontrolliert werden.
Hohe Detektionseffizienz: Der Fachmann kann 20 Stück pro Minute erkennen.
Beeinflussen Sie nicht das Aussehen: mit Laser-Reflexion zu erkennen, hat keinen direkten Kontakt mit der Oberfläche des Produkts und das Produkt Aussehen hat keine Auswirkungen.
Neuer Prozess der Zylinderlinsenbearbeitung
Lange Zeit wurde der größte Teil der Herstellung von zylindrischen zylindrischen Spiegeln auf traditionelle Weise verarbeitet. Es konnte die Bedürfnisse der Kunden nach und nach nicht erfüllen. Unser Unternehmen basiert auf vielen Jahren Erfahrung in der Verarbeitung von Linsen, und studieren im Ausland fortschrittliche Verarbeitungstechnologie, die Entwicklung einer Reihe von fortgeschrittenen Zylinderlinse, um die neue Methode zu verarbeiten. Dieses Verfahren ändert die herkömmliche Einzelchipverarbeitung, um die Plattenverarbeitung zu verbessern, verbessert die Verarbeitungseffizienz erheblich und kann die Verarbeitungskosten reduzieren. Die Stabilität der Verarbeitungsqualität stieg ebenfalls signifikant an.


Hyperion Optics



Hyperion Optics ist spezialisiert auf die Entwicklung und Fertigung von Objektiven für Mikroskopobjektive von UV- bis hin zu Infrarotwellenlängen, für Anwendungen wie zum Beispiel für das Quantencomputing (Observation-Objektive). Weitere Informationen finden Sie in unserer Quantenoptik. Unsere Objektive mit diffraktivem Grenzflächenmikroskop eignen sich für die meisten forschungsorientierten Laboranwendungen und kommerziellen Mikroskopvorrichtungen.


Wir bieten auch über 60 verschiedene Vergrößerungen und numerische Apertur-Spezifikationen von der Stange Linsen für Sie abholen; Bitte laden Sie unseren Mikroskopobjektivkatalog herunter. Hyperion Optics arbeitet eng mit den fortschrittlichsten Unternehmen im Bereich der Quanteninformatik zusammen, die sich auf neue Banking-Technologien konzentrieren. Darüber hinaus hat Hyperion Optics wertvolle Erfahrungen nicht nur mit Objektivlinsen, sondern auch mit dem Integrationswissen der gesamten Beobachtungseinheit gesammelt. Zögern Sie nicht, uns für eine kostenlose technische Unterstützung und Beratung zu kontaktieren, wenn Sie Ihre eigene Quantenstruktureinheit aufbauen, wir sind mehr als glücklich, die Machbarkeit mit unserer eigenen Erfahrung zu besprechen.


Invertiertes Fluoreszenzobjektiv:


Inverted Fluorescence Objective Lens

Fluoreszenz-Objektiv


Fluorescence Objective Lens

NIR und NUV Plan Apo Objektiv


NIR and NUV Plan Apo Objective Lens




Unsere Fähigkeit von DFM (Design for Manufacturing) Eingang sicherzustellen, dass Ihre Erwartungen vollständig erfüllt werden können, haben wir einzigartige Bordure-Prozess entwickelt, die effektiv optische Achse Ausrichtung Genauigkeit auf 0,1arcmin ~ 0.3arcmin pro Element, die als kritisch bei der Herstellung von Mikroskop Objektivlinsen, auch gilt mit -0,005 ~ -0,015 mm Außendurchmesser Toleranzsteuerung, die Montagefehler fast beseitigen. Unsere Techniken tragen enorm zur Leistungsfähigkeit bei, auch für diffraktive Grenzanwendungen.


Our capability of DFM


Hyperion Optics verfügt über ein ausgereiftes und leistungsstarkes Design für Achromat-, Semi-Apochromat- und Apochromat-Objektive. Dank unserer Fertigungsmöglichkeiten können wir CaF2 (Calciumfluorit) oder sogar asphärische CaF2-Oberflächen in Ihre anspruchsvolle Anwendung einbeziehen, einschließlich Dublett oder Triplett mit anhaftendem Calciumfluorit-Element. Bitte beachten Sie unsere Einführung in die Herstellung von Calciumfluorit und asphärischen Teilen für Details.


Wir sind spezialisiert auf die Entwicklung und Herstellung von ultra-langen Arbeitsdistanz, Mikroskopobjektiven mit hoher numerischer Apertur. Wir bieten auch Reverse-Engineering-Service für Ihre eigene Projektentwicklung; Weitere Informationen finden Sie auf unserer Reverse Engineering-Seite.


 designing and manufacturing ultra-long working distance


  • Multi-Photonen-Mikroskopie
  • Atomfang
  • Konfokale Mikroskopie
  • STED-Mikroskopie
  • Tiefgewebe Imaging
  • Mikroskopie und Analyse von Quantenstrukturen
  • Super Resolution Mikroskopie
  • Lebende Zellfluoreszenzmikroskopie

Bitte laden Sie unser Datenblatt zu den Objektiven für Mikroskope herunter oder kontaktieren Sie uns für Ihren eigenen Linsenentwicklungsplan.




 standard prototyping service upon an initial QTY


Hyperion Optics hilft Kunden, ihr eigenes Design basierend auf Beispielen zu erstellen. Ganz gleich, ob das Projekt Komponenten- oder Systemebene ist, Hyperion Optics ist bereit, Ihre Anforderungen zu erforschen und zu studieren.


Brechungsindex-Test



Hyperion Optics optical design


Für Objektive Reverse-Engineering-Service, wir Forschung und Test auf der Probe Kunden bieten, führen gründliche Tests einschließlich MTF, BFL und EFL, F-Nummer oder numerische Apertur, chromatische Aberration, Verzerrung und Chief Ray Winkel, oder zusätzliche Prüfung durch den Kunden ausgelöst. Es dauert normalerweise eine Woche, bis alle diese Vortests durchgeführt sind, das Ergebnis kann geteilt werden.


Sobald das Ergebnis der optischen Leistung vom Kunden genehmigt wurde, beginnen unsere Ingenieure mit der Demontage der Linsenprobe und führen Optiktests durch, einschließlich Dimensionsmessung, Oberflächengenauigkeit, Zentrierungsspezifikationen, Debond, wenn achromatische Linsen vorhanden sind, Radiuskrümmung für jedes einzelne Element sowie Übertragung. Dieser Prozess dauert mindestens 1 bis 1,5 Wochen, um die genauesten Testdaten zu destillieren. Beachten Sie, dass die Prüfung der Brechungsindizes eine Schadensuntersuchung ist, bei der wir alle Elemente in einem rechtwinkligen 90 ° -Prisma verarbeiten müssen. Während das mechanische Mapping abgeschlossen ist, sind unsere optischen Ingenieure in der Lage, alle Daten zusammenzufassen und in Zemax einzupassen. Die Designer werden an dem vorläufigen Entwurf arbeiten und versuchen, das Endergebnis zu optimieren.


Wenn das Re-Design-Ergebnis genehmigt wird, fließt es nach einer anfänglichen QTY in unseren Standard-Prototyping-Service. Weitere Informationen finden Sie auf unserer Seite zum optischen Design und Prototyping.



Refractive Index Testing


Hyperion Optics ist auch in der Lage, Reverse Engineering von Elementen durchzuführen. Wenn Sie nach einem Gegenstück zu aktuellen Teilen suchen, um Kosten einzusparen, passt unser Element Reverse Engineering Service zu Ihrer Nachfrage. Wir sind in der Lage, sowohl Kugel- als auch asphärische Oberflächen nachzubilden, Radius, Oberflächengenauigkeit, Beschichtungsspezifikationen und Brennweite usw. zu definieren. Unsere erfahrenen Ingenieure können die Leistung der Teile neu entwerfen und optimieren, um schließlich sowohl Ihre Kosten als auch Ihre Leistungsanforderungen zu erfüllen.


Zylindrische Linse kann in einer einzigen axialen Konvergenz oder Divergenz des Strahls verwendet werden und gefunden in der optischen Messung, Laser-Scanning, Spektroskopie, Laserdioden-Ausgangsstrahlformung, die Röntgen-Lichtmikroskopie und viele andere Branchen und Bereiche haben eine breite Palette von Anwendungen.


Verwandeln Sie die quasi-direkte Lichtquelle in die Linienlichtquelle

L = 2 (r0 / f) (z + f)


Es ist die umfangreichste Anwendung von Zylinderlinsen. Wie in der folgenden Abbildung gezeigt, wird die quasi-direkte Lichtquelle mit dem Radius r0 in eine konkave Zylinderlinse mit einer Brennweite von-f eingestrahlt (das Bild soll das Prinzip deutlicher verdeutlichen, also den Strahlradius verstärken). Der Strahl wird um den halben Theta divergieren (Theta = r0 / f). An diesem Punkt kann es auch als Divergenz der Punktquelle im Brennpunkt-f angenähert werden. Der Abstand zur Rückseite der Linse beträgt z. Die Breite des Linienstrahls ist 2r0 (wobei die Divergenz des Gauß-verteilten Strahlflecks ignoriert wird), aber die Länge des Linienstrahls wird geändert

L = 2 (r0 / f) (z + f)

Wenn z größer als f ist, nähert sich das Expansionsverhältnis z / f und die Länge der Linie ist proportional zu z.



application of cylindrical lens



Wenn in der z Breite eine sehr schmale Linienlichtquelle erzeugt wird, kann das in der Ebene konkave Zylinderlinsenfrontende oder das hintere Ende einer flachen konvexen Zylinderlinsenbrennweite für z, mit der orthogonalen ebenen konkaven Zylinderlinsenlage, zusammengepreßt werden Strahlbreite.

【Quick Start】 Der Fokus und die Ausrichtung des Lichts

Die Diode gibt einen Kollimationsstrahl aus

Der Laserdiodenausgangsstrahl divergiert in einer asymmetrischen Form, und seine quasi-direkte Arbeit ist schwieriger. zum Beispiel zum Divergenzwinkel Theta. Theta 1 x 2 = 10 ° x 40 ° Diodenlichtquelle, wenn nur die standardmäßige sphärische Linse verwendet wird und nur in einer einzigen Richtung beim Kollimieren, wird eine andere Richtungsdivergenz oder Konvergenz auftreten. Unter Verwendung einer zylindrischen Linse, bei der das Problem in zwei eindimensionale Richtungen zerlegt wird, können durch die Kombination von zwei orthogonalen Zylinderlinsen zwei Richtungen gleichzeitig kollimiert werden.




Die Auswahl der Zylinderlinse und die Installation der Lichtstraße sollte den folgenden Regeln folgen:

θ1 / θ2 = 10 ° / 40 ° = f1 / f2


1) Um den Fleck nach der Einstellung symmetrisch zu machen, ist das Brennweitenverhältnis der beiden Zylinderlinsen äquivalent zum Divergenzwinkel.

Theta 1 / Theta 2 = 10 ° / 40 ° = f1 / f2


2) Die Laserdiode kann als eine Punktquelle approximiert werden, um die kollimierende Ausgabe zu erhalten. Der Abstand zwischen den zwei Zylindern und der Lichtquelle ist gleich der Brennweite der beiden.


3) Der Abstand zwischen den Hauptebenen der beiden Zylinder sollte gleich der Differenz zwischen der Brennweite von f2-f1 sein, und der tatsächliche Abstand zwischen den beiden Linsen ist gleich BFL2-BFL1. Wie die sphärische Linse sollte die konvexe Seite eines zylindrischen Spiegels auf einen quasi-direkten Strahl gerichtet sein, um so viel wie möglich zu minimieren.

d1 = 2f1 (tan (θ2 / 2))

d2 = 2f2 (tan (θ1 / 2))


4) Da der Ausgangsstrahl der Laserdiode schneller divergiert, müssen wir vorsichtig sein, um zu bestätigen, dass die Punktgröße an jedem Zylinder nicht länger ist als die effektive Lichtapertur der Linse. Da der Abstand des Zylinders gleich der Brennweite ist, sollte die maximale Punktbreite jedes Zylinders befolgt werden

D1 = 2f1 (Theta 2/2)

D2 ist gleich 2f2, die Tangente von Theta eine Hälfte.


Zum Beispiel, Newport CKX012 (f1 = 12,7 mm, BFL1 = 7,49 mm) und CKX050 (f2 = 50,2 mm, BFL2 = 46,03 mm) die Kombination der Zylinderlinse, der Abstand zwischen den beiden Linsen auf der Ebene für BFL2 - BFL1 = 38,54 mm. Der Durchmesser des Flecks in der ersten zylindrischen Linse ist

D1 = 2 (12,7 mm) tan (20 °) = 9,2 mm

Der Durchmesser des Lichtflecks im zweiten Zylinder ist

D2 = 2 (50,2 mm) tan (5 °) = 8,8 mm


Obwohl es immer noch eine kleine Asymmetrie gibt, haben die einfachen Kombinationen dieser zwei Zylinderlinsen die Qualität der Strahlen stark verbessert.


Projection lens




Projektionslinse und fotografische Linse ist ein Paar von gegenüberliegenden Linsen, die Kamera Objektiv wird verwendet, um die Außenwelt zu den CCD oder COMS im digitalen Format, auf der anderen Seite die Projektionslinse zu digitalen Format Bilder auf den Bildschirm projiziert.


Aus optischer Sicht sind diese beiden Linsen nicht anders, weil der Strahlengang reversibel ist. Sie haben jedoch immer noch einige Unterschiede. Erstens ist das fotografische Objektiv im Allgemeinen eine Irisblende, die in der Photoindustrie als Blende bekannt ist. Projektionslinse allgemein, um die Ausgangsbeleuchtung zu maximieren, ist Öffnungsstopp nicht justierbar.


optical design for projection lens


Zweitens, das Projektorobjektiv ist in der Regel Fixfokus-Objektiv, sogar Zoom-Objektiv-Projektoren, das Zoom-Verhältnis ist in der Regel nicht größer als 2, Consumer-Digitalkamera Zoom-Verhältnis sind in der Regel mehr als 3, nur die SLR-Digitalkamera mit Fixfokus-Objektiv oder ein Objektiv mit ein Zoomfaktor kleiner als 3.

Drittens ist die Linse von unterschiedlichem Kaliber, der Projektionslinsendurchmesser im Allgemeinen viel größer als das Kameraobjektiv.


Bei Hyperion Optics entwickeln wir Projektionslinsen wie folgt:


  • Objektiv mit kurzer Brennweite (ultrakurze Brennweite), das zum Projizieren von Großbild-Nahaufnahmen verwendet wird
  • Objektiv mit mittlerer Brennweite für normale Projektionsentfernungen
  • Teleobjektiv (Superteleobjektiv), für die Projektion eines kleinen Bildschirms über große Entfernungen


Darüber hinaus gibt es eine Ball-Screen-Linse, es ist eine einzelne Linse Schussoberfläche


single lens shot surface


Wir können Hochleistungs-Projektionsobjektiv entwerfen und produzieren, die maximale Auflösung von bis zu 4K, Projektionsverhältnis kann 0,8: 1 erreichen, was bedeutet, dass die Entfernung von einem Meter Projektion von 60-Zoll-Bildschirm.


Die folgende Tabelle zeigt die Beziehung zwischen dem Projektionsverhältnis und der Brennweite


Lens Type

Super Short Focus

Short Focus

Mid Focus

Telephoto

超长焦

Projection ratio

<1.2:1

1.2-2.0:1

2.0-2.6:1

2.6-5.0:1

>5.0:1


Mit dem zunehmenden Anteil von Widescreen-Videos hat die Deformations-Projektionslinse allmählich begonnen, in den Markt einzudringen. Im Vergleich zu herkömmlichen Projektionslinse + Deformationslinse, ist die Deformation Projektionslinsenstruktur kompakter, bessere Bildqualität, niedrigere Preise.


Wir haben eine Fülle von Erfahrungen in Design und Fertigung, und wir können Performance / Preis-Balance-Designs basierend auf unterschiedlichen Chipgrößen, Auflösungen und Projektionsverhältnissen erstellen.

Korrektur der sphärischen Aberration

Der wichtigste Vorteil einer nicht-sphärischen Linse ist, dass sie für sphärische Aberrationen korrigiert werden kann. Sphärische Aberration wird dadurch verursacht, dass die Oberfläche der Kugel verwendet wird, um das Licht zu fokussieren oder zu fokussieren. Mit anderen Worten, die gesamte sphärische Oberfläche, egal ob ein Messfehler oder ein Herstellungsfehler vorliegt, wird als sphärische Aberration erscheinen, als Ergebnis benötigen sie eine nicht sphärische oder asphärische Linse   Oberflächen, führt die Korrektur fort. Durch Einstellen der Konus- und nichtsphärischen Koeffizienten kann jede nicht-sphärische Linse optimiert werden, um den Bildunterschied zu minimieren. Siehe beispielsweise 1, die eine sphärische Linse mit einer signifikanten sphärischen Aberration und eine asphärische Linse mit fast keiner sphärischen Differenz zeigt. Der sphärische Unterschied in der sphärischen Linse ermöglicht es dem einfallenden Licht, an vielen verschiedenen Punkten zu fokussieren, wodurch ein verschwommenes Bild erzeugt wird. Bei einer nicht-sphärischen Linse werden alle verschiedenen Lichtstrahlen auf denselben Fleck fokussiert, was zu weniger verschwommenen und qualitativeren Bildern führt.

Um die asphärische Linse und die sphärische Linse in Bezug auf die Fokusleistungsdifferenz besser zu verstehen, beziehen Sie sich bitte auf ein quantitatives Modell, in dem zwei 25 mm Durchmesser gleich der Brennweite von 25 mm Linse (f / 1 Linse) beobachtet werden können. Die folgende Tabelle vergleicht auf der Welle (0 ° Winkel) und außerhalb der Welle (0,5 ° und 1,0 ° Winkel) parallel, monochromatisches Licht (Wellenlänge 587,6 nm) erzeugen die Lichtfleckgröße oder fuzzy. Sphärische Linsen sind mehrere Größenordnungen größer als nicht-sphärische Linsen.

Die Vorteile zusätzlicher Leistung

Obwohl der Markt auch viele verschiedene Techniken zur Korrektur durch sphärische Aberration aufgrund der Oberfläche hat, sind diese anderen Technologien in der Abbildungsleistung und Flexibilität weit weniger als asphärische Linsen bieten. Eine andere weit verbreitete Technik beinhaltet das Erhöhen von f / # durch "Reduzieren" von Linsen. Während dies die Qualität des Bildes verbessert, reduziert es auch den Fluss in dem System, so dass ein Kompromiss zwischen den beiden besteht.

Auf der anderen Seite, wenn asphärische Linsen verwendet werden, die zusätzliche Aberrationskorrektur Benutzer bei der Realisierung von hohen Fluss (niedrige f / #, hohe numerische Apertur) des Systementwurfs zur gleichen Zeit unterstützen, immer noch eine gute Bildqualität. Eine höhere Lichtstromauslegung, die eine Bildverschlechterung bewirkt, kann nachhaltig sein, da eine geringfügig verringerte Bildqualität noch oberhalb der Leistung des kugelförmigen Systems bereitgestellt wird. Betrachten Sie eine Brennweite von 81,5 mm, f / 2 Triad-Objektiv (Abbildung 2), die erste besteht aus drei Kugeloberfläche, die zweite ist eine der ersten Oberfläche der Kugeloberfläche (der Rest) für Kugeloberfläche, die beiden Design haben genau die gleiche Art von Glas, effektive Brennweite, Feld, f / #, sowie die Gesamtlänge des Systems. Die folgende Tabelle ist quantitativ mit der Achse der Modulationsübertragungsfunktion (MTF) bei dem @ 20% -Kontrast und den parallelen, mehrfarbigen 486,1-Nanometer-, 587,6-nm- und 656,3-nm-Strahlen verglichen. Eine Dreiergruppe von asphärischen Flächenlinsen wurde verwendet, alle unter dem Betrachtungswinkel zeigten höhere Abbildungsleistung, ihre hohe tangentiale und sagittale hohe Auflösung, verglichen mit nur der Dreiheit der sphärischen Oberflächenlinse ist dreimal höher.


Hyperion Optics ist ein führender Optiklieferant für Photonikprodukte einschließlich optischer Komponenten , Linsensysteme und opto-mechanischer Baugruppen in UV-, Sichtbar-, NIR- und SWIR-Anwendungen. Unsere Kunden sind weltweit in den Bereichen Verteidigung, Sicherheit, Biotechnologie, Pharmazie, Institutionen, Industrie und Forschung tätig. Wir sind spezialisiert auf DFM (Design for Manufacturing) Input vom Rapid Prototyping bis zur Serienproduktion. Unsere umfassende Messtechnik in Verbindung mit unserer kostengünstigen Philosophie hilft Hyperion-Kunden, sich einen Wettbewerbsvorteil auf dem Weltmarkt zu verschaffen.


Im Vergleich zu anderen chinesischen Anbietern verfügt Hyperion über das erfahrenste technische Team, das technische Backups und Beratung für unsere Kunden mit Multi-Sprachenkenntnissen anbietet. Eine nahtlose Kommunikation ist ebenfalls von Vorteil. Kostenlose Beratung für Ihr optisches System und Vorentwurf ist jetzt auch verfügbar!


QUALITÄTSDIENSTLEISTUNG; QUALITÄTSSERVICE

Optisches System Design - Prototyping / Volumenproduktion

Komponenten Herstellung

Benutzerdefinierte Beschichtung

Reverse Engineering

Opto-mechanisches Design und Montage / Sub-Montage

Designberatung & Optimierung


Schneide Vorteile

Wettbewerbsfähige Preisanpassung

Vielversprechender Design-Output

In-House-Metrologie

Vollständiges Testen mit Cert-Dokumentation

Geld zurück Garantie


OPTISCHE UND MECHANISCHE DIENSTLEISTUNGEN

UNSER ERFAHRUNGSSCHATZ

Unser Ingenieurteam besteht aus optischen, mechanischen und hochqualitativen Ingenieuren, die über ein breites Spektrum an Bildgebungsanwendungen und -technologien verfügen und in der Lage sind, komplexe, hochauflösende, beugungsbegrenzte, innovative optische Baugruppen zu entwickeln. Darüber hinaus verfügen sie über langjährige Erfahrung in der Entwicklung optischer Abbildungsverfahren, optischer Ausrichtungsmethoden und -ausrüstung sowie optomechanischer Toleranzanalysen.


Mit modernster optisch / mechanisch gestalteter Software stellen wir sicher, dass Ihre Linsensysteme sowohl technisch machbar als auch mechanisch herstellbar sind. Durch die Integration sowohl optischer als auch mechanischer Designs stellen wir sicher, dass die gebaute Lösung alle Ihre mechanischen und Leistungsspezifikationen erfüllt. Wir gewährleisten auch die Linsenleistung durch umfangreiche Tests sowohl während der Herstellung als auch nach der Montage.


Hyperion Optics bietet eine Reihe von Objektivlösungen an, von VIS bis IR. Wir freuen uns auch über kundenspezifische Designs und Prototypen. Unsere Spezialität ist Projektionsobjektiv, Mikroskopobjektiv, SWIR Objektiv, Beugungsgrenze Objektiv und Fisheye Objektiv. Wir haben sowohl Interferometer als auch MTF-Prüfstationen installiert, die sicherstellen, dass die gelieferten Produkte quantitativ qualitätsgesichert sind.



Bitte laden Sie sich unsere Broschüre zur Einführung im Detail herunter:


Herr Jack Zhang (Ph.D.) hat sich auf das Quantencomputer- und Quantennetzwerk durch das System der Quantenphotonen-Technologie mit eingefangenen Ionen konzentriert, um das Ziel zu erreichen, den verteilten Quantencomputer auf einer langfristigen Skala zu etablieren.


The Trapped Ion Quanten-Netzwerk Forschung und Erfolge


Das Ionenfallensystem ist eine Kombination aus elektrischen oder magnetischen Feldern, die zum Einfangen geladener Teilchen verwendet werden. Wir haben erfolgreich zwei eingeschlossene Yb + -Ionen-Systeme (Nadelfalle und die Paul-Falle) für die Einzel- bzw. Mehrfachionenforschung entwickelt. Das System enthält eine Ultrahochvakuumumgebung (unter 1e-12torr), um das einzelne geladene Atomion von der äußeren Umgebung zu isolieren. Mit vier verschiedenen Wellenlängen können Laser zusammen mit den optischen Systemen die Quanteninformation speichern und mit dem Atom-Ion berechnen. Die mikroskopische Objektivlinse mit NA ~ 0.4 wurde entwickelt, um den Quantenzustand mit einer Gesamteffizienz von 1.1% zu erfassen und zu bestimmen (berücksichtigen Sie, dass der Detektor 30% Effizienz und die Transmissionseffektivität 90% hat). Alternativ kann mit einer Objektivlinse mit höherer numerischer Apertur eine deterministisch bessere kollektive Effizienz erzielt werden, was eine größere Auslesetreue der Quanteninformation ergibt. Die Ionenkohärenzzeit des getesteten T1 beträgt 77 ms. Das System wurde aufgerüstet, und Jack und Hyperion Optics entwickelten zusammen eine NA0.7 Mikroobjektivlinse. Es soll nicht nur die kollektive Effizienz der Photonen erhöhen, sondern auch die Einzelionenadressierung in der Multiionenkette implementieren.




Ion-Ion sollte verschränkt sein, um ein deterministisches Quantennetzwerk zu erreichen. Mr.Jack Zhang entwickelte eine revolutionäre faserbasierte FP-Hohlraum-Technologie, die darauf abzielt, die Effizienz des Photonensammelns (gesammelt in der Faser) auf bis zu 60% bei 369 nm Wellenlänge zu erhöhen. Unterstützt von selbst entwickelter Technologie , die außerordentliche Sammeleffizienz sichert eine signifikante Rate von Ionenverschlingungen (Die Chris Monroe Gruppe erreicht nur 10% Linsensammeleffizienz und der Faserkopplungseffizienz ist nur 0,14, Nat. Phys. 11, 37 (2015)) Eine starke Kopplung zwischen Hohlraum und Ion kann erreicht werden, sie wird eine wichtige Grundlage bilden, um einen wertvollen Zugang für ein breites Spektrum der Physikforschung zu schaffen.


best Quantum Photonics for sale


Herr Jack Zhang hat erfolgreich eine zuverlässige Nadelelektroden-Herstellungsmethode entwickelt, um die Beziehung zwischen Oberflächenrauhigkeit und der Ionenerwärmungsrate zu untersuchen. Dieses Verfahren kann die Nadelelektroden mit einer gewünschten Oberflächenrauhigkeit leicht herstellen und gewährt ein erteiltes Patent # ZL201410379919.6


Für die physikalische Forschung wird eine Quantensimulation mit der Ionenfalle (arXiv 1505.05734) durchgeführt, die den Kibble-Zurek-Mechanismus auf das Quanten-Ising-Modell anwendet.


Quantenphotonik Erfolge


Um einen großen Quantencomputer zu erreichen, müssen wir eine große Anzahl von Qubits verschränken. Das Photon ist ein idealer Informationsträger, um die entfernten Qubits zu verschränken, zB Quantenpunkte NV-Zentrum oder Ionen und Photonen usw. Die Gruppe von Herrn Jack Zhang entwickelte das Photonensystem, und sein Team ist die erste Gruppe, die acht Photonen im GHZ-Zustand verschränkt die Welt (Nat. Comm. 2, 546 (2011)). Diese Photonen-verschränkte Quelle ist kritisch hell (OL 33 (9) 968 (2008), PRL 115, 260402 (2015)).


Indem er die Technologie verschränkter Photonen anwendete und das Photon als Verwicklungsträger betrachtete, würde Mr. Jack Zhang erwarten, dass das Ion in der gleichen Weise wie Fotos verschränkt werden kann.




Die existierende Lasertechnologie hatte immer eine kurze Platine, die nur Licht einer einzelnen Wellenlänge oder eines schmalen Bandes emittieren kann. Wie man die Frequenz des Lasers, der ultrabreitbandige, ultrakurze, ultraviolette, sichtbare und infrarote Wellenlängen des kohärenten Weißlichtlasers bildet, erweitert, ist immer noch ein menschlicher unerfüllter Traum, es ist ein weltweites Problem von Wissenschaft und Technologie. Dies liegt daran, dass die Laseroptik aus einem optischen Resonator, einem Verstärkungsmedium und einer Pumpquelle besteht. Die Wellenlänge des Lasers wird durch die Energieniveaustruktur der Atome, Moleküle oder Ionen in der Verstärkungssubstanz bestimmt.

Da das natürliche Laserkristallmaterial eine große Begrenzung des Verstärkungsfrequenzbereichs und der Verstärkungsbandbreite aufweist, kann der Laser keine Laserwellenlänge erzeugen.
Wird der perfekte weiße Laser erstellt? Welche Veränderungen und Entwicklungen könnte es zur Anwendung von Lasern bringen?

1. Das Sonnenlicht

Es ist allen bekannt, dass alle Dinge von der Sonne wachsen und das Sonnenlicht Licht und Wärme auf die Erde bringt. Das vertraute Sonnenlicht ist eine Art weißes Licht, und sein Spektrum deckt ultraviolett - sichtbar - nahes Infrarot - Mittelinfrarotband ab, wie in Abbildung 1 gezeigt. Im sichtbaren Lichtband (400-700 nm) ist die Strahlungsenergie am stärksten, Abdeckung von sieben Farben rot, orange, gelb, grün und blau und kontinuierliche Verteilung und Übergang im Spektrum. Da die Sonne weiß ist, sieht man nach Regen oft Regenbogen am Himmel oder das Sonnenlicht durchdringt ein Glasprisma durch sieben Lichtfarben (Abbildung 2). Dies ist eine alltägliche Erfahrung.

Eines der Dinge, mit denen die Leute weniger vertraut sind, ist, dass Sonnenlicht ein völlig inkohärentes Licht ist. In Bezug auf die räumliche Kohärenz kann das Sonnenlicht nicht gerade und stark divergierend sein. Hinsichtlich der zeitlichen Kohärenz gibt es keine Phasenkorrelation und Verriegelung zwischen verschiedenen Farben des Sonnenlichts. So kann Sonnenlicht nur zur Erzeugung von Energie für Heizung, Warmwasserbereiter, Solarzellen und so weiter verwendet werden.

Aber der Einsatz moderner Wissenschaft und Technologie, wie die Nutzung von Sonnenlicht zur Übertragung von Informationen, scheint nicht in Frage zu kommen.


laser

Die spektrale Verteilung des Sonnenlichts. Das Spektrum der Sonnenstrahlung einschließlich der Sonne selbst, das Spektrum des Sonnenlichts, das in die Erde eintritt, und das Spektrum des Sonnenlichts, das aufgrund der Absorption von atmosphärischem Wasser und Kohlendioxid den Meeresspiegel erreicht.

2. Die Vorteile und Anwendungsmöglichkeiten von Weißlicht-Laser

Weißlichtlaserlichtquelle, kurzwellige Laserlichtquellen und ununterbrochenes Laserlicht verglichen mit dem gewöhnlichen weißen Licht, wie Sonnenlicht, Glühlampe, weiße LED-Lampe, etc.), hat es die Vorteile der hohen Helligkeit, der hohen Spitzenleistung, breit Frequenzbereich usw. Auf den Gebieten der wissenschaftlichen Forschung, Verteidigung Militär, Beleuchtung, Kommunikationstechnologie, Informationstechnologie, industrielle Produktion, Biomedizin, Umwelterkennung, etc.it bekam viel Aufmerksamkeit.

Weißes Licht, als eine Art neue Laserlichtquelle, hat es eine Vielzahl von Vorteilen von guter Direktionalität, hoher Energiedichte, superkontinuierlichem Spektrum, großer Bandbreite, dem Zentrum der flexiblen Wellenlänge, einem hohen Grad an Kohärenzzeit und Raum. Dies wird die Funktion und den Anwendungsbereich der Lasertechnologie erheblich erweitern. Der Weißlichtlaser oder der Solarlaser ist das vollständig kohärente Licht, nicht nur die Höhe des Laserstrahls, sondern auch der sehr kleine Bereich. Unterschiedliche Farbe zwischen Amplitude und Phase, die vollständig, durch die Regelung der Amplitude und der Phase blockiert, kann sie die Zeit der Laserimpulsform ändern, die neigt, und sehr kurze Impulsbreite (Femtosekunden- und die Femtosekundenlaserpulse produzieren. Solch ein Solarlaser hat die Potential, um die Fokussierung und Konvergenz der Lichtenergie in Raum und Zeit zu realisieren, die Energie in kleinen Bereichen und in sehr kurzer Zeit freisetzt, um eine extrem hohe momentane Leistungsdichte zu bilden.

Strategy & Core Values

Service-Strategien


Wir sind bestrebt, Ihnen ein optimales Kundenerlebnis zu bieten, damit Ihre Beschaffung von Optiken einfach und problemlos verläuft. Speziell bieten wir folgendes an:



  • 12 Stunden Bearbeitungszeit für jede Kundenanfrage
  • Gründliche Aktualisierung des Produktionsfortschritts, um eine pünktliche Lieferung zu gewährleisten, die Ihren Erwartungen entspricht
  • 100% ige Qualitätssicherung unter Einsatz modernster Messtechnik, um sicherzustellen, dass die gelieferten Teile den Spezifikationen entsprechen
  • Koordinieren Sie mit den Kunden, um den am besten geeigneten Verpackungs- und Versandplan oder eine maßgeschneiderte Lösung für die Erfüllung der Endanforderungen auszuarbeiten.
  • Starke und zuverlässige technische Unterstützung durch unser erfahrenes Team von Ingenieuren für Optik und Linsenmontage .




Grundwerte


Performance

Wir halten unsere Zusagen und Versprechen ein. Keine Ausreden. Wir konkurrieren um einen dynamischen Markt und um auf höchstem Niveau zu bestehen.


Integrität

Wir akzeptieren die Verantwortung, in allen unseren Handlungen mit höchster Integrität zu arbeiten.


Transparenz

Wir handeln offen und ehrlich in allen Bereichen unseres Geschäfts.


Konsistenz

Wir streben beharrlich nach Beständigkeit in unseren Verhaltensweisen und Ergebnissen


Sorgfalt

Wir analysieren ausführlich alle Elemente unserer Geschäftsentwicklung und der Chancen, die uns bevorstehen.


Anpassungsfähigkeit

Wir behandeln Veränderungen und neue Situationen als Gelegenheiten zu lernen und zu wachsen. Wir passen uns schnell an, um unsere Effektivität und die Qualität unserer Arbeit zu erhalten.


Innovation

Wir fördern den Unternehmergeist und fördern innovatives Denken und Lösungen.


Respekt

Wir ziehen vielfältige, fähige und engagierte Menschen an und bieten ein Umfeld, das Sicherheit, Vertrauen, Respekt und Mitgefühl fördert.



 CCTV camera lenses



Unsere CCTV- Kameralinsen gibt es in vielen Formen, einschließlich fester Fokus - manuelle Iris, feste Iris - manuelle Fokussierung, Varifokal, motorisierte Zoom-Objektiv-Optionen und Pinhole-Objektive. Jedes von uns angebotene Sicherheitskameraobjektiv bietet einzigartige Funktionalität und wurde für verschiedene Überwachungsanwendungen entwickelt. Auto-Iris-Objektive sind für den Einsatz im Freien oder für Anwendungen mit unterschiedlichen Lichtverhältnissen konzipiert. Feste Objektive bieten feste Brennweiten von Superweitwinkel bis Tele, abhängig vom Kameraformat und der beabsichtigten Anwendung. Varifokale Objektive sind für eine Vielzahl von Anwendungen konzipiert und bieten die Flexibilität, zwischen verschiedenen Brennweiten mit einer einzigen Linse zu justieren.



100m, 500m oder sogar 1km entfernt Objekte können auch deutlich auf dem Monitor angezeigt werden. Der entscheidende Faktor in diesem Problem ist im Allgemeinen die Brennweite des Objektivs, je länger die Brennweite, "sehen", je weiter weg, aber gleichzeitig das Sichtfeld kleiner ist, die Ergebnisse schmälern den Betrachtungsbereich.



standard lens



Um das Ziel im Rahmen der Überwachung und der automatischen Verfolgung besser erfassen zu können, werden die allgemeinen Anforderungen an das Ziel in der CCD-Zieloberfläche von mindestens drei Zeilen von Fernsehzeilen eingenommen. Um in der Lage zu sein, die Charaktere zu unterscheiden, sollte der General die Gesichtsabbildung der Person in dem 356mm (14in) Monitor für mehr als 12,7mm (0,5in) erklären.



In praktischen Anwendungen fragen die Benutzer oft die Kamera, um zu sehen, wie weit Objekte oder die Kamera sehen können, wie weit die Szene und andere Probleme, die tatsächlich durch die Brennweite des Objektivs ausgewählt werden sollten, zusätzlich zu der Auflösung von die ausgewählte Kamera und die Auflösung des Monitors.



Die Brennweite des optischen Systems ist der Abstand vom Hauptpunkt der optischen Gruppe zum Brennpunkt. Und die Brennweite des Objektivs ist eigentlich eine Kombination aus der Zusammensetzung der Brennweite der Linsengruppe, die die Größe des mit unterschiedlicher Brennweite des Objektivs an der gleichen Stelle der Kamera aufgenommenen Bildes bestimmt, mit langer Brennweite Kameraobjektivaufnahme der Szenengröße Large, und umgekehrt, bei einer kurzen Brennweite ist der Aufnahmebereich der Kameraaufnahme der Szenengröße klein.



Sprechen Sie noch heute mit unseren Ingenieuren und finden Sie heraus, wie wir Ihnen bei der Entwicklung Ihrer eigenen CCTV-Linse helfen können.


Der Hintergrund

Da das Siliziumglas das Grundmaterial zur Herstellung optischer Fasern wird, ist Silizium das Hauptmaterial auf dem Gebiet der anorganischen photoelektrischen Ausrüstung geworden. Es ist nicht nur einfach zu bekommen, aber von einem materiellen Standpunkt ist die Art, wie es funktioniert, einfach. Aber auf dem Gebiet der organischen Optoelektronik müssen Wissenschaftler ein Material finden, das die gleichen Vorteile hat, und es ist am besten, in der Welt des Lebens zu leben.

Das Material, das wir heute einführen werden, ist DNA. Es kann verwendet werden, um Wellenleiter wie Siliziumfasern herzustellen, die Licht im Körper übertragen. In Zukunft werden diese organischen Geräte einfacher herzustellen sein, flexibler als Silizium und umweltverträglicher sein.

Die Innovation

Kürzlich wollten Forscher an der Yonsei-Universität in Seoul, Südkorea, organische Membranen aus der DNA von Lachs herstellen.

Die Membran wird normalerweise für die Krebsbehandlung und Gesundheitsüberwachung verwendet, sie hat nicht nur die Funktion aller siliziumbasierten Geräte, sondern hat auch den Vorteil einer höheren Kompatibilität mit lebendem Gewebe, das zu besseren medizinischen elektronischen Geräten und Photonikgeräten gemacht werden kann.

Wie der Name schon sagt, ist der Film nur eine Schicht aus optischen Materialien mit Nanometer oder Mikrometer Dicke, um das Licht zu leiten. Wenn die Membran isolierend ist, also Isolatoren wie Glas, müssen wir uns keine Sorgen darüber machen, dass sie Elektrizität leiten, wenn sie verwendet wird.

Die Technik

In optischen Geräten ist eine der Schlüsseleigenschaften des Materials der Brechungsindex, der die Richtung der Lichtübertragung bestimmt. Die optische Faser benötigt den Faserkern mit dem gleichen Brechungsindex und die Beschichtung mit unterschiedlichem Brechungsindex. Wenn also das Licht auf den Kern und die Mantelfläche trifft, wird es gezwungen, zum Kern zurückzukehren, anstatt auszutreten. Der Hersteller der optischen Faser benötigt nicht nur das Material mit zwei unterschiedlichen Brechungsindizes, sondern auch die Größenordnung der Differenz, um den gewünschten Effekt zu erzielen.

In der Feinabstimmungsmethode, die DNA verwendet, um Filme herzustellen, die in optischen Geräten verwendet werden können, kann Ohs Team einen Brechungsindex erreichen, der viermal höher ist als der von Silizium. Mit einem höheren Brechungsindexunterschied zwischen dem Kern und dem Mantel können sie dünnere Fasern herstellen, verglichen mit den 10 Mikrometern, die Silizium verwenden, und sie haben einen Durchmesser von nur 3 Mikrometer. Für das Licht, das aus der Faser kommt, bringt es eine kleinere Speckle-Größe mit sich, so dass es für Anwendungen verwendet werden kann, die eine sorgfältigere Ausrichtung des Lichts erfordern.

Der Wert

Zu den möglichen Anwendungen dieser Membran gehört die photodynamische Therapie, bei der Krebspatienten Medikamente oder andere Substanzen erhalten, die an Krebszellen im Tumor binden, Licht nutzen, um Medikamente zu aktivieren und Krebszellen zu töten, ohne gesundem Gewebe zu schaden.
Die Membran kann auch in der Optogenetik verwendet werden, die verwendet werden kann, um bestimmte Gehirnzellenaktivität zu steuern, oder um Sensoren herzustellen, die den Blutdruck oder Sauerstoffgehalt messen und sie für lange Zeit ohne Allergien tragen, weil sie organisch sind.

Die Membran kann für Temperatursensoren verwendet werden, und die Änderungen des Lichts durch die Membran sind mit Temperaturänderungen verbunden. Ohs Labor erweitert auch andere Möglichkeiten zur Kontrolle der optischen Eigenschaften von DNA. Er hofft, eine Reihe von grundlegenden Funktionen und Prozessen zu entwickeln, die es Herstellern ermöglichen, eine Vielzahl von optischen Geräten herzustellen, einschließlich einer neuen Generation tragbarer Sensoren.




Vision Statement


Wir dienen in der globalen optischen Industrie durch den Einsatz modernster Technologien, die wissenschaftliche Analyse unserer Produkte ( optische Komponenten + Linsenanordnung ) und die Zusammenarbeit mit Pionieren, Innovatoren und Meinungseinflüssen in den optischen Gemeinschaften.




Leitbild


Unsere Mission ist es, unser Netzwerk zu erweitern und zu entwickeln, indem wir wissenschaftlich fundierte, technisch überlegene Produkte und Dienstleistungen höchster Qualität anbieten, die das Leben der Menschen verbessern. Wir leisten dazu eine Arbeitsumgebung, die Integrität, Respekt und Leistung wertschätzt und belohnt und gleichzeitig einen positiven Beitrag zu den Gemeinschaften leistet, denen wir dienen.




 telecentric lenses

In vielen Bildverarbeitungssystemen, wie sie in der Halbleiterinspektion verwendet werden, müssen präzise wiederholbare Messungen konsistent durchgeführt werden. Um dies zu gewährleisten, müssen Systementwickler auf teurere optische Systeme zurückgreifen, die auf telezentrischen Objektiven basieren, mit denen diese Teile abgebildet werden.


 telecentric lenses design

Viele der Gründe für die Wahl telezentrischer Objektive ergeben sich aus den Einschränkungen herkömmlicherer Linsensysteme. Sollte sich beispielsweise ein Objekt innerhalb der Schärfentiefe eines herkömmlichen Linsensystems nur leicht bewegen, wird es eine zugehörige Vergrößerungsänderung geben. In der Vergangenheit wurden Vergrößerungsänderungen aufgrund von Objektverschiebungen mit Hilfe einer zusätzlichen Kamera oder eines Tiefensensors kalibriert, der den Abstand zwischen der Linse und dem Objekt verfolgte. Die Verwendung eines telezentrischen Objektivs kann solche Vergrößerungsänderungen wesentlich reduzieren oder sogar eliminieren und somit die Notwendigkeit für irgendeine zusätzliche Kamera und Vorverarbeitung der Bilddaten beseitigen, die ansonsten erforderlich sein könnten, um irgendwelche Vergrößerungsfehler zu korrigieren.


Perspektiv- oder Parallaxefehler können auch durch den Einsatz von telezentrischen Objektiven eliminiert werden. In herkömmlichen optischen Systemen erscheinen nähere Objekte relativ größer als jene weiter entfernt, da sich die Vergrößerung eines Objekts mit seinem Abstand von der Linse ändert. Telezentrische Objektive korrigieren jedoch optisch diesen Parallaxenfehler, so dass Objekte unabhängig von einem bestimmten Abstand von der Linse die gleiche wahrgenommene Größe behalten.


Das telezentrische Objektiv kann die oben genannten Probleme in einem bestimmten Arbeitsabstand effektiv lösen. Das telezentrische Objektiv hat die gleiche Vergrößerung, die sich mit DoF nach der Fokussierung nicht ändert. Das telezentrische Objektiv bietet eine überragende Bildqualität mit geringer Verzerrung und ohne Parallaxe, so dass es für hochpräzise Messungen und die Erkennung von Werkstückdefekten verwendet werden kann.


Fertigprodukte


Off-The-Shelf Products



Off-The-Shelf Products for sale


Maganification 0.3 0.3 0.3 0.3 0.14 0.22 0.22 0.5 0.55 0.345 0.367
Working Distance 180+/-2 180+/-2 180+/-2 220+/-2 180+/-2 200+/-2 200+/-2 220+/-2 220+/-2 220+/-2 220+/-2
CCD Size 9.0(1/1.8") 11.0(2/3") 11.0(2/3") 11.0(2/3") 7.2(1/2.5") 9.0(1/1.8") 11.0(2/3") 16.0(1") 16.0(1") 16.0(1") 16.0(1")
F/# 8 10 10 13.6 8 8 10 8 8 8 8
N.A. 0.0188 0.015 0.015 0.011 0.0088 0.014 0.011 0.031 0.034 0.22 0.23
MTF ≥100 ≥83 ≥83 ≥63 ≥100 ≥95 ≥80 ≥110 ≥110 ≥115 ≥115
DoF(mm) +/-7@F16 +/-7@F16 +/-7@F16 +/-9.7@F22 +/-32.5@F16 +/-13@F16 +/-13@F16 +/-2.5@F16 +/-2.1@F16 +/-5.3@F16 +/-4.7@F16
Distortion ≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1
Telecentricity ≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1 ≤0.1
Interface C-Mount
Total Length 166.2 166.3 166.2 167.7 132.8 150 150 205.7 215.4 214.9 214.9






 Zoom lens


Im Gegensatz zu einem Objektiv mit fester Brennweite (FFL) kann die Brennweite des Zoomobjektivs variiert werden, wenn der Fokus beibehalten wird. Durch Ändern des Luftraums zwischen den Linsen ändert sich die Brennweite des Objektivs; Wie CCTV-Objektiv , IR-Überwachungsobjektiv, Fotoobjektiv.


cheap Zoom lens for sale

 Zoom lens design


Beim Zoomobjektivdesign können optische Systeme mit variablen optischen Eigenschaften - Zoomlinsensysteme - in zwei Gruppen unterteilt werden. Eine Gruppe wird Transfocatoren genannt und die andere ist Varioobjektiv. Ein Transfocator ist ein teleskopisches optisches System mit variabler Vergrößerung und wird oft vor dem Objektiv platziert. Eine varioobjektive Linse ist ein optisches System, das unter solchen Bedingungen abbildet, dass entweder das Objekt oder das Bild in endlicher Entfernung ist oder der Abstand zwischen dem Bild und dem Objekt endlich ist. Die Hauptfunktionen von Zoom-Objektiven sind eine kontinuierliche Änderung der Brennweite oder Vergrößerung bei nahezu konstanter und ausreichender Abbildungsqualität, geringe Restfehler, keine Veränderung der Position von Pupillen etc. im gesamten Bereich der geforderten Brennweiten oder Vergrößerung. Diese Änderung der optischen Eigenschaften erfolgt durch Änderung der Position (Verschiebung) einiger Elemente des optischen Systems. Wird die Verschiebung gewählt, um die Position der Bildebene im gesamten Brennweiten- oder Vergrößerungsbereich nicht zu verändern, nennen wir dies eine mechanische Kompensation der Bildebenenposition. In solchen optischen Systemen ist es notwendig, dass mindestens eines der Systemelemente sich nichtlinear bewegt.


zoom lens design


Bei Hyperion Optics bieten wir Tag- und Nacht-Gleitsichtlinsen-Design und -Fertigung an, die Ihre Anwendungswellenlänge auf Nahinfrarot ausdehnen. Bitte zögern Sie nicht, unseren Techniker für weitere Unterstützung zu kontaktieren.

Asphärische Linsen ermöglichen es Designern von optischen Elementen, weniger als herkömmliche sphärische Elemente zu verwenden, um die Aberration zu kalibrieren, da die erstgenannte Aberrationskalibrierung für sie als die letztere unter Verwendung der multiplen Oberflächenaberrationskalibrierung angeboten wurde. Zum Beispiel, die Verwendung von zehn oder mehr allgemeinen Zoom-Objektiv-Element, können Sie eine oder zwei asphärische Linse zu fünf oder sechs sphärische Linse zu ersetzen, und erreichen die gleiche oder höhere optische Wirkung, die Produktionskosten zu reduzieren, auch die Größe von das System.

Die Verwendung von mehr optischen Systemen des optischen Elements kann sich negativ auf die optischen und mechanischen Parameter auswirken und somit eine teurere mechanische Toleranz, zusätzliche Kalibrierungsverfahren und mehr Anforderungen an die Antireflexionsbeschichtung bringen. Alle diese Ergebnisse werden letztlich die allgemeine Nützlichkeit des Systems verringern, da die Benutzer ständig Unterstützungskomponenten hinzufügen müssen. Das Hinzufügen von asphärischen Linsen zu dem System (obwohl der Preis der asphärischen Linse teurer ist als der der f / # -Äquivalent-Einzellinse und der Doppellinse) reduziert tatsächlich die Gesamtsystem-Konstruktionskosten.

Präparation asphärischer Lentikularlinsen

Der Begriff "asphärische Linse" umfasst alles, was nicht zu den kugelförmigen Objekten gehört. Wenn wir jedoch den Begriff hier verwenden, der eine Untergruppe der asphärischen Linse in Beton diskutiert, wird ein rotierendes symmetrisches optisches Element mit einem Krümmungsradius und einer radialen Änderung seines Radius in der Mitte der Linse dargestellt. Die asphärische Linse kann die Bildqualität verbessern und die Anzahl der benötigten Komponenten und die Kosten des optischen Designs reduzieren. Von einer Digitalkamera und einem CD-Player bis hin zu High-End-Mikroskopen und Fluoreszenzmikroskopen sind asphärische Objektive entweder in der optischen, Bild- oder Photonik-Industrie, die einerseits ihre Anwendungsentwicklung sehr schnell ist. Im Vergleich zu den herkömmlichen sphärischen optischen Elementen haben asphärische Linsen viele einzigartige und signifikante Vorteile.


C hina Produktionsstätte

Hinzufügen: DanYang Industriegebiet Danjie Road # 100, Danyang, China
BaoXiang Road # 6, Nanjing, China;
Tel .: + 86-25-83307137

Fax: + 86-25-86626312

E-Mail: rfq@hypoptics.com


Frankreich Verkaufsbüro

Frau Lopez

Hinzufügen: 50 Chemin des Guigniers 49125 Tiercé, Frankreich

Tel .: 0033-0660559994

Fax: 0033-241429601

E-Mail: info@hypoptics.com



Australien Verkaufsbüro

Frau Monica Gu

Hinzufügen: 3/39 willis straße kingsford, NSW, Au

Tel .: +61 420866116

E-Mail: info@hypoptics.com




F-Theta Scanning Lenses


Die F-Theta-Abtastlinsen werden üblicherweise in Laserabtastsystemen verwendet, die Zwei-Achsen-Galvanometer verwenden, um einen spezifizierten Bereich abzutasten, können jedoch den Winkel in der Bildebene nicht tolerieren. Durch die Einführung einer bestimmten Tonnenverzerrung in einer Abtastlinse wird die F-Theta-Abtastlinse zur idealen Wahl für Anwendungen, die ein flaches Feld auf der Bildebene erfordern, wie z. B. Laserabtast-, Markierungs-, Gravier- und Schneidsysteme. Abhängig von den Anforderungen der Anwendung können diese beugungsbegrenzten Linsensysteme optimiert werden, um die Wellenlänge, die Punktgröße und die Brennweite zu berücksichtigen, und die Verzerrung wird über das Sichtfeld der Linse auf weniger als 0,25% gehalten.


SL-Q Series F-Theta Scan Lenses to custom

Hyperion Optics Standard-F-Theta-Objektive:





Part No. Scan Field Input Beam Focus Spot Max. Scan Angle Thread M1-M2 WD Window
EFL (mm)
Ф(1/e2) Ф(1/e2) (±deg) (mm) (mm) Dia×Thk
(mm) (mm) (μm) (mm)
HYP-1064-50-100Q 100 50x50 15 13 21.3 M85x1 25.6 131 94x2.5
HYP-1064-94-163Q 163 94x94 20 23 24.7 M85x1 26 204.8 138x2.5
HYP-1064-112-163Q 163 112x112 10 30 25 M85x1 12.5 203.7 120x2.5
HYP-1064-170-255Q-D20 255 170x170 20 24 28 M85x1 25.8 319.4 150x3
HYP-1064-142-277Q 277 142x142 15 32.5 21 M85x1 26 347.5 96x2.5
HYP-1064-215-340Q-D20 340 215x215 20 32 25 M85x1 27 203.8 140x3.5
HYP-1064-220-460Q-D30 460 220x220 30 44 25 M98x1 43 572.4 144x4
HYP-1064-280-420Q 420 280x280 14 60.7 27 M85x1 17 506.3 112x2.5
HYP-1064-320-450Q 450 320x320 14 45 25 M85x1 15 515.9 104x3.9
HYP-1064-280-500Q-D30 500 280x280 30 34 22.9 M85x1 37 618.3 180x3.5
HYP-1064-340-500Q-D20 500 340x340 20 14.5 26.8 M85x1 26 569.8 140x3.5
HYP-1064-350-640Q 640 350x350 10 95.7 23.6 M85x1 16 706.9 73x2.5
HYP-1064-425-875Q-D20 875 425x425 20 93.2 19.3 M85x1 26 975.2 83x2.5
Part No. Scan Field Input Beam Focus Spot Max. Scan Angle Thread M1-M2 WD Window
EFL (mm)
Ф(1/e2) Ф(1/e2) (±deg) (mm) (mm) Dia×Thk
(mm) (mm) (μm) (mm)
HYP-980-160-260Q-D20 260 160x160 20 30 23 M85x1 27 130 138x2.5
HYP-980-215-335Q-D20 335 215x215 20 35 24 M85x1 27 200 140x3.5
HYP-980-280-420Q 418.5 280x280 14 56.1 27.1 M85x1 17 497.3 112x2.5
HYP-980-400-640Q-D20 640 400x400 20 64 24.5 M85x1 27 556 128x3.5
HYP-980-450-650Q-D30 650.0 450x450 30 103 25 M123x1 37 784.9 220x5
Part No. Scan Field Input Beam Focus Spot Max. Scan Angle Thread M1-M2 WD Window
EFL (mm)
Ф(1/e2) Ф(1/e2) (±deg) (mm) (mm) Dia×Thk
(mm) (mm) (μm) (mm)
HYP-1940-635-60-163 163 60x60 14 29 25 M85x1 18 128.2 68x2.5
Part No. Scan Field Input Beam Focus Spot Max. Scan Angle Thread M1-M2 WD Window
EFL (mm)
Ф(1/e2) Ф(1/e2) (±deg) (mm) (mm) Dia×Thk
(mm) (mm) (μm) (mm)
HYP-1064-635-100-163 163 100x100 12 22.5 25.5 M85x1 20 157.6 85x2
HYP-1064-635-180-260 260 180x180 15 28 28.3 M85x1 20 261.4 123x3
HYP-1064-630-150-254B 254 150x150 30 110 25 M102X1 43 306.9 128x4
HYP-1064-532-100-163 163 100x100 12 21 25 M85x1 14 159.7 84x2
HYP-1064-532-175-254 254 175x175 15 25 28 M85x1 16 262.8 120x3
Part No. Scan Field Input Beam Focus Spot Max. Scan Angle Thread M1-M2 WD Window
EFL (mm)
Ф(1/e2) Ф(1/e2) (±deg) (mm) (mm) Dia×Thk
(mm) (mm) (μm) (mm)
HYP-532-635-100-163 163 100x100 10 12.4 24.8 M85x1 13 121 97x2.5
Part No. Scan Field Input Beam Focus Spot Max. Scan Angle Thread M1-M2 WD Window
EFL (mm)
Ф(1/e2) Ф(1/e2) (±deg) (mm) (mm) Dia×Thk
(mm) (mm) (μm) (mm)
HYP-1030-950-200-400 400 200x200 30 26.4 20 M85x1 36 390.2 120x3.5
Part No. Scan Field Input Beam Focus Spot Max. Scan Angle Thread M1-M2 WD Window
EFL (mm)
Ф(1/e2) Ф(1/e2) (±deg) (mm) (mm) Dia×Thk
(mm) (mm) (μm) (mm)
HYP-355-635-90-170 170 90x90 10 14 21.5 M85x1 20 116.1 95x2.5
HYP-355-635-110-220 220 110x110 10 11.5 20.2 M85x1 13 166.3 90x3
HYP-355-635-212-328 328 212x212 6 45 17.9 M85x1 13 265.2 104x3
Part No. Scan Field Input Beam Focus Spot Max. Scan Angle Thread M1-M2 WD Window
EFL (mm)
Ф(1/e2) Ф(1/e2) (±deg) (mm) (mm) Dia×Thk
(mm) (mm) (μm) (mm)
HYP-355-532-90-170 170 90x90 10 13.1 21.5 M85x1 20 125.6 95x2.5
Part No. Scan Field Input Beam Focus Spot Max. Scan Angle Thread M1-M2 WD Window
EFL (mm)
Ф(1/e2) Ф(1/e2) (±deg) (mm) (mm) Dia×Thk
(mm) (mm) (μm) (mm)
HYP-355-405-110-178 178 110x110 10 15 24.7 M85x1 13 92.4 106x3




Neben diesen Standardkonstruktionen können wir für Sie komplette Systeme entwickeln, von der Laserstrahlformung bis hin zur Ausdehnung und Teilung von Laserstrahlen.




1, Technisches Prinzip

Der Krümmungsradius der asphärischen Linse ändert sich mit der Mittelachse. Es kann verwendet werden, um die optische Qualität zu verbessern, die Anzahl der optischen Komponenten zu reduzieren und die Konstruktionskosten zu reduzieren. Verglichen mit der sphärischen Linse hat die asphärische Linse einzigartige Vorteile, weshalb sie in der optischen Instrument-, Bild- und Photoelektronenindustrie weit verbreitet ist, beispielsweise in Digitalkameras, CD-Playern und High-End-Mikroinstrumenten.

2, komparativer Vorteil

a, Kalibrierung der sphärischen Aberration

Der bemerkenswerteste Vorteil von asphärischen Linsen beim Ersatz von sphärischen Linsen besteht darin, dass sie die sphärische Aberration, die durch sphärische Linsen in Kollimations- und Fokussierungssystemen verursacht wird, korrigieren können. Durch Einstellen der Oberflächenkonstante und des asphärischen Koeffizienten kann die asphärische Linse die sphärische Aberration bis zum maximalen Ausmaß eliminieren. Asphärische Linsen (Strahlen konvergieren zum selben Punkt und liefern optische Qualität) beseitigen im wesentlichen sphärische Aberrationen, die von sphärischen Linsen erzeugt werden (Strahlen konvergieren zu verschiedenen Punkten) und führt zu unscharfen Bildgebung).

Drei sphärische Linsen werden verwendet, um die effektive Brennweite zu erhöhen, die verwendet werden kann, um sphärische Aberration zu beseitigen. Jedoch kann eine asphärische Linse (hohe numerische Apertur, kurze Brennweite) realisiert werden, und sie kann das Systemdesign vereinfachen und die Lichtdurchlässigkeit bereitstellen.

b, Systemvorteile

Die asphärische Linse vereinfacht die an optischen Ingenieuren beteiligten Elemente, um die optische Qualität zu verbessern und die Stabilität des Systems zu verbessern. Beispielsweise werden in Zoomsystemen normalerweise 10 oder mehr Linsen verwendet (zusätzlich: hohe mechanische Toleranzen, zusätzliche Montageverfahren und Verbesserung der Antireflexbeschichtung). Eine oder zwei asphärische Linsen können jedoch ähnliche oder bessere optische Eigenschaften erzielen. Dies reduziert die Systemgröße, erhöht die Kostenrate und reduziert die Gesamtkosten des Systems.

3, Formtechniken

a, Formung von Präzisionsglas

Das Formen von Präzisionsglas besteht darin, das Glasmaterial auf eine hohe Temperatur zu erhitzen und plastisch zu werden, dann durch asphärische Form zu formen und schließlich allmählich auf Raumtemperatur abzukühlen. Gegenwärtig ist das Formen von Präzisionsglas nicht für asphärische Linsen mit Durchmesser geeignet größer als 10 mm. Neue Werkzeuge, optisches Glas und Messtechnik treiben die Entwicklung der Technologie voran. Obwohl das Präzisionsglasformen zu Beginn der Konstruktion hohe Kosten verursacht (Hochpräzisions-Werkzeugentwicklung), kann nach der Formgebung die Produktion von qualitativ hochwertigen Produkten von den Vorentwicklungskosten getrennt werden. Es ist besonders geeignet für die Bedürfnisse der Massenproduktion.

b, Formung des Präzisionspolierens

Läppen und Polieren sind allgemein bei der Herstellung von monolithischen asphärischen Linsen gleichzeitig anwendbar. Mit der Verbesserung der Technologie ist die Genauigkeit höher und höher. Das Bemerkenswerteste ist, dass das präzise Polieren durch Computer gesteuert und automatisch eingestellt wird, um die Parameter zu optimieren. Wenn ein Polieren mit höherer Qualität erforderlich ist, wird eine magnetorheologische Endbearbeitung (magnetorheologische Endbearbeitung) angewendet . Verglichen mit dem Standard-Polieren, hat die magnetorheologische Endbearbeitung eine höhere Leistung und eine kürzere Zeit. Die Präzisions-Polierteiltechnologie benötigt professionelle Ausrüstung. Es ist derzeit die erste Wahl der Probenproduktion und der Kleinserienprobe.

c, Hybridformtechnologie

Das Hybridformteil ist eine sphärische asphärische Linse mit einer sphärischen Linse als Substrat, die auf der Oberfläche der sphärischen Linse durch eine asphärische Form gegossen und durch eine Schicht aus Hochpolymer mit UV-Licht gehärtet wird. Bei der gemischten Formgebung wird im allgemeinen die achromatische Kugelform verwendet Linse als Basis, und dann wird eine Schicht asphärischer Oberfläche auf die Oberfläche gegossen, um chromatische Aberration und sphärische Aberration gleichzeitig zu beseitigen. Fig. 7 ist der Herstellungsprozeß der asphärischen Hybridlinse. Die asphärische Hybridlinse eignet sich für die Herstellung in großem Maßstab mit zusätzlichen Eigenschaften (Beseitigung der chromatischen Aberration und der sphärischen Aberration).

d, Spritzgießen

Zusätzlich zu asphärischen Glaslinsen gibt es asphärische Kunststofflinsen. Das plastische Formen ist das Einspritzen von geschmolzenen Kunststoffen in asphärische Formen. Im Vergleich zu Glas sind die thermische Stabilität und die Druckfestigkeit von Kunststoffen schlecht. Es erfordert eine spezielle Behandlung, um ähnliche asphärische Linsen zu erhalten. Die asphärische Kunststofflinse zeichnet sich jedoch durch geringe Kosten, geringes Gewicht und leichtes Formen aus. Es ist weit verbreitet in den Bereichen der moderaten optischen Qualität, unempfindlich gegen thermische Stabilität und wenig Druckbeständigkeit.

4, Basis der Wahl

Alle Arten von asphärischen Linsen haben ihre eigenen relativen Vorteile. Daher ist es sehr wichtig, die richtigen Produkte für unterschiedliche Anwendungen zu wählen. Die wichtigsten Überlegungen sind: Charge, Qualität und Kosten.


best miniature cameras


Mit dem schnell wachsenden Markt für Unterhaltungselektronik und Mobiltelefone wird die Leistung von Miniaturkameras im Vergleich zu früheren Jahren immer anspruchsvoller. Die Herstellungskosten, die Verpackung und die Bildqualität stellen jedoch optische Herausforderungen vor besondere Herausforderungen.


Bei Hyperion Optics bieten wir fortlaufend die präziseste Herstellung von optischen Mikro- und Mikrominiaturkomponenten sowie das optische Design und die Montage für anspruchsvolle Mikrobildgebungsgeräte für wissenschaftliche, kommerzielle, medizinische und sensorische Technologiemärkte. Wir sind ausgestattet, um die anspruchsvollsten Spezifikationen und Toleranzen zu erfüllen.


miniature cameras customization


Unsere Mikrolinsen Herstellungsfähigkeit unserer Kunden Produkte winziger als 3 mm Durchmesser, 0,8 mm in der Mittendicke, 1/4 Lambda Oberflächengenauigkeit gewährleisten. Alle unsere Mini-Objektive sind in kundenspezifischer Weise gebaut. Bitte sprechen Sie mit unserem Ingenieur für Ihre eigene Mikrosystem-Anforderung, um zu erfahren, wie wir Ihnen täglich helfen können.


miniature cameras

In den letzten zehn Jahren gab es mit der Entwicklung der modernen Optik, Optoelektronik und Informationstechnologie eine Art photoelektrischer digitaler Produkte und Informationsprodukte mit hohem technischem Inhalt, schwieriger Herstellung und ausgezeichneter optischer Leistung. Diese Art von optischem Material haben wir neue optische Materialien genannt. Es wird allgemein als optisches Lanthan-Glas, Umweltschutzserie von optischem Glas, niedrigem Schmelzpunkt und phosphatoptischem Glas bezeichnet.

Die fotoelektrische Informationstechnologie hat in den letzten 10 Jahren große Erfolge erzielt. Um sich an diese rasante Entwicklung anzupassen, müssen wir neue Durchbrüche im weiteren Umfeld anstreben, wie etwa Übertragungs-, Schalt-, Datenspeicher- und Display-Technologie. Durch die Kombination von moderner optischer und elektronischer Industrie, Informationstechnologie und Kommunikationstechnologie, wird die Anwendung Von der optoelektronischen Technologie, der photonischen Technologie, der elektronischen Industrietechnik in der optischen Fertigung durchbrechen sie das traditionelle Konzept. Zum Beispiel von der Bildgebung von Komponenten bis hin zu Funktionskomponenten und von passiven Komponenten bis hin zu aktiven Komponenten. Derzeit, asphärische und diffraktive optische Element, WDM-Geräte mit ultra-hochpräzisen Dünnschicht-Technologie, die ultrahochpräzisen optischen Elemente mit ultra-hochpräzisen optischen Elementen Technologie dominieren den Mainstream in der neuen Generation von optischen Elementen. In gewissem Sinne befindet sich die aktuelle Photonentechnologie noch in der Entwicklungsphase.

Gegenwärtig gibt es Dutzende von Arten von optischen Materialien: farbloses optisches Glas und farbiges optisches Glas, optische Infrarotmaterialien, optischer Kristall, optisches Quarzglas, künstlicher optischer Quarzkristall, mikrokristallines Glas, optische Kunststofflichtleitfaser, Luftfahrtorganisches Glas, milchig weißes diffuses Glas und das flüssige Material usw. Optisches Glas wird am häufigsten in Bildgebungselementen verwendet. Die Qualität von Kunststofflinsen kann vielerorts die Qualitätsanforderungen von Glaslinsen erfüllen, insbesondere in der Brillenindustrie. Es neigt dazu, Glaslinsen in einem gewissen Ausmaß zu ersetzen. Aufgrund seines niedrigen Brechungsindex, seiner hohen Streuung, Inhomogenität und anderer Einschränkungen ist seine Verwendung jedoch nicht so umfangreich wie bei optischem Glas.

Um die Kosten zu senken und die Wettbewerbsfähigkeit zu erhöhen, verlagert sich die globale Fotoindustrie nach China. Unter ihnen haben die Japaner Canon, Olympus, Ricoh, Nikon, Meiolar, SONY und andere Unternehmen ihre Digitalkameras, LCD-Projektoren und andere Produkte in die Küstenregionen von Festlandchina gebracht.

Umweltschutz-Serie von optischem Glas

lenses

Mit wachsendem Bewusstsein für Umweltschutz haben die Industrieländer Umweltschutzgesetze erlassen und umgesetzt. Wenn die schädlichen Wirkungen von Bleioxid und Arsenoxid im Glas verboten sind, muss optisches Umweltglas in optischen Instrumenten und photoelektrischen Produkten verwendet werden. Um dies zu erreichen, haben sich in den letzten Jahren die größten Hersteller von optischem Glas in der Welt entwickelt eine Vielzahl von optischen Schutzglas für den Umweltschutz. Die japanische OHARA-Gesellschaft hat seit 1993 31 Sorten bleifreien, arsenfreien optischen Glases auf dem Markt angeboten. Das 1996 hergestellte optische Umweltglas hat 93 Sorten erreicht. Im Jahr 1997 gab es im optischen Glas von 111 Sorten im Katalog kein Blei und Arsen. Diese Arten von optischem Glas sind bereits in der führenden Position in der Welt. HOYA, ein japanisches Unternehmen, produziert 101 Produkte. Das Unternehmen hat seit 1994 31 Sorten Grünglas eingeführt. Im Jahr 2002 wurde das optische Glas für den Umweltschutz ohne Blei und ohne Arsen realisiert.


Das deutsche Unternehmen SHOTT begann in den 1980er Jahren mit der Entwicklung von umweltfreundlichem Glas. Im Jahr 2000 gehörten 67 Sorten zu bleifreiem und arsenfreiem Umweltschutzoptischem Glas in den 87 Sorten der Produktliste. Daher ist der Umweltschutz von optischem Glas ein unvermeidlicher Trend der Entwicklung der Welt der optischen Materialienindustrie geworden die chemische Stabilität, hoher Brechungsindex, hohe Dispersion und Preis, ist es notwendig, PbO zu gewöhnlichem optischem Glas hinzuzufügen, um seine Leistung zu verbessern. Angesichts der Verbesserung des Atmosphärenzustandes und der Klärung der Entschäumung, sollte As2O3 in gewöhnlichem optischem Glas hinzugefügt werden. Titan Oxid gehört zu Valenzoxid und es wird zu viel zugesetzt, was die Produktionstechnologie schwieriger machen wird. Die obigen Situationen können zu einer Verringerung der Eindringgeschwindigkeit im kurzwelligen Bereich, der Undurchsichtigkeit des Glases und des Verlusts der Beständigkeit gegenüber Glas, Transparenz führen und Entschäumung. Insbesondere kann der Platinschmelztiegel leicht das Glas kontaminieren und das Glas anfärben. Im Produktausgang entspricht die Farbart nicht den Anforderungen.


Datenschutz und Datensammlung

Diese Website sammelt Informationen von unseren Benutzern an verschiedenen Stellen auf unserer Website, um Reservierungen zu bearbeiten und Sie mit relevanten Informationen zu versorgen. Diese Website ist der alleinige Eigentümer der auf dieser Website gesammelten Informationen. Wir werden diese Informationen nicht an externe Parteien verkaufen, teilen oder vermieten, außer wie in dieser Richtlinie beschrieben. Zu den gesammelten Informationen gehören Name, Lieferadresse, Rechnungsadresse, Telefonnummern, E-Mail-Adresse und Zahlungsinformationen wie eine Kreditkarte. Diese Datenschutz- und Sicherheitsrichtlinie ist Teil dieser Vereinbarung und Sie stimmen zu, dass die Verwendung von Daten, wie in den Datenschutz- und Sicherheitsrichtlinien beschrieben, keine strafbare Verletzung Ihrer Privatsphäre oder Publizitätsrechte darstellt. Diese Informationspraktiken für Websites werden in den Datenschutz- und Sicherheitsrichtlinien näher beschrieben.


Wahl und Abbestellung

Wenn Sie die Werbebotschaften des Unternehmens nicht mehr erhalten möchten, können Sie sich vom Erhalt dieser Informationen abmelden, indem Sie den Anweisungen in jeder Mitteilung folgen oder das Unternehmen per E-Mail an info@hypoptics.com kontaktieren


Wenn unsere Installationsmethode bei der Installation falsch ist, sind die optischen Linsen verunreinigt. Daher sollten die vorherigen Betriebsverfahren eingehalten werden. Wenn eine große Anzahl von Linsen installiert und entfernt werden muss, ist es notwendig, eine Vorrichtung zu konstruieren, um die Aufgabe zu erfüllen. Die spezielle Klemme kann die Anzahl der Kontakte mit der Linse reduzieren. Dies kann das Risiko einer Linsenkontamination oder einer Beschädigung verringern.

Wenn das Objektiv nicht ordnungsgemäß installiert ist, funktioniert das Lasersystem nicht ordnungsgemäß. Das Lasersystem kann sogar beschädigt werden. Alle Kohlendioxid-Laserlinsen sollten in einer Richtung installiert werden. So sollte der Benutzer die richtige Richtung der Linse überprüfen. Zum Beispiel ist der hohe Reflektor des Ausgangsspiegels in Abhängigkeit von der Kavität. Seine hohen Durchdringungen stehen der Kavität gegenüber. Wenn das Objektiv nach hinten montiert wird, erzeugt der Laser keinen Laser oder erzeugt keinen energiearmen Laser. Die konvexe Oberfläche der endgültigen Fokussierlinse reagiert auf den Hohlraum. Die zweite Oberfläche der Linse ist entweder konkav oder flach. Diese Seite beschäftigt sich mit Arbeit. Wenn es umgekehrt wird, führt dies zu einer stärkeren Fokussierung und Änderung der Arbeitsdistanz. In der Schneidanwendung werden die Schneidverbindungen größer und die Schneidgeschwindigkeit ist langsamer. Der Spiegel ist das dritte gemeinsame Objektiv und seine Installation ist ebenfalls kritisch. Natürlich ist es einfach, den Reflektor vom Reflektor zu unterscheiden. Offensichtlich ist die Beschichtung dem Laser zugewandt.

Im Allgemeinen machen Hersteller Markierungen am Rand, um Oberflächen zu identifizieren. Die Markierung ist normalerweise ein Pfeil und der Pfeil zeigt auf eine Seite davon. Jeder Linsenhersteller hat ein System zum Etikettieren von Linsen. Im Allgemeinen ist der Pfeil für den Spiegel und den Ausgabespiegel nach oben und nach hinten gerichtet. Bei Objektiven ist der Pfeil der Konkavfläche oder der Ebene zugewandt. Manchmal hat das Linsenetikett die Bedeutung eines Erinnerungsmarkers.
Bei der Installation und Reinigung der Linse erhöhen eventuelle Schlitze, sogar Fingernägel oder Öltröpfchen, die Absorptionsrate der Linse und verringern die Lebensdauer. Daher müssen die folgenden Vorsichtsmaßnahmen getroffen werden:

1, Verwenden Sie niemals bare Finger, um Linsen zu installieren. Eine Fingerhülse oder ein Gummihandschuh sollte getragen werden.

2, Verwenden Sie keine scharfen Instrumente, um Kratzer auf der Oberfläche der Linse zu vermeiden.

3, Wenn die Linse herausgenommen wird, kann der Film nicht kontaktiert werden. Stattdessen sollten Sie den Rand der Linse halten.

4, Die Linsen sollten in einem trockenen, sauberen Bereich für Inspektion und Reinigung gehalten werden. Eine gute Werkbank sollte mehrere Schichten von Reinigungstüchern oder Papiertüchern auf der Oberfläche und mehrere Reinigungstücher haben.

5, Benutzer sollten vermeiden, oben auf den Linsen zu sprechen. Lebensmittel, Getränke und andere potentielle Schadstoffe sollten von der Arbeitsumgebung ferngehalten werden.

Die richtige Reinigungsmethode

Bei der Reinigung der Linse besteht der einzige Zweck darin, die Schadstoffe von der Linse zu entfernen und keine weitere Verunreinigung oder Beschädigung der Linse zu verursachen. Um dies zu erreichen, neigen die Menschen dazu, weniger riskante Methoden anzuwenden. Die folgenden Arbeitsschritte sind für diesen Zweck eingerichtet und der Benutzer sollte übernehmen.

Zuerst wird der Luftball aufgetragen, um die Oberfläche des Elements, insbesondere die Oberfläche mit winzigen Partikeln und flockigen Linsen, abzublasen. Dieser Schritt ist notwendig. Verwenden Sie jedoch keine Druckluft in einer Produktionslinie. Weil die Luft Öl und Wassertröpfchen enthält. Dies wird die Verschmutzung der Linse vertiefen.

Der zweite Schritt verwendet Aceton, um die Linsen leicht zu waschen. Dieser Acetongehalt ist fast nicht hydratisiert, was die Möglichkeit einer Linsenkontamination verringert. Der Wattebausch, der in Aceton getaucht wird, muss die Linse unter dem Licht reinigen und eine kreisförmige Bewegung ausführen. Sobald der Wattestäbchen verschmutzt ist, muss er ausgewechselt werden. Die Reinigung sollte sofort durchgeführt werden, um die Erzeugung eines Wellenbandes zu vermeiden.

Wenn die Linsen zwei beschichtete Oberflächen haben, wie z. B. Linsen, muss jede Oberfläche auf diese Weise gereinigt werden. Die erste Seite muss zu einem sauberen Blatt aus optischem Linsenpapier gelegt werden , um sie zu schützen.

Wenn Aceton nicht alle Verschmutzungen entfernt, spülen Sie mit Essig ab. Essig Reinigung wird verwendet, um Schmutz zu entfernen, indem Sie es auflösen. Aber optische Linsen sind nicht schädlich. Dieser saure Essig kann experimentell (verdünnt auf 50% Stärke) oder weißer Essig von 6% Essigsäure im Familiengebrauch sein. Der Reinigungsvorgang ist der gleiche wie bei der Acetonreinigung. Dann verwenden Sie Aceton, um sauren Essig zu entfernen und Linsen zu trocknen. Dies ist die Zeit, einen Wattebausch häufig zu wechseln, um Säure und Hydrat vollständig aufzunehmen.

Wenn die Oberfläche der Linse nicht vollständig gereinigt ist, sollte das Polieren verwendet werden. Die polierte Reinigung erfolgt mit einer feinen (0,1 μm) Aluminium-Polierpaste.

Diese weiße Flüssigkeit wird in einen Wattebausch getaucht. Weil das Polieren ein mechanisches Schleifen ist. Daher sollte die Oberfläche der Linse langsam und ohne Druck gereinigt werden. Überschreiten Sie nicht 30 Sekunden. Spülen Sie die Oberfläche anschließend mit destilliertem Wasser oder einem Wattebausch ab.

Die Oberfläche der Linse sollte nach Entfernen des Poliermittels mit Isopropanol gereinigt werden. Das Isopropyl-Ethanol sammelt die verbleibende Politur und das Wasser zusammen und hält es in einer suspendierten Form, dann taucht es mit einem Wattebausch ein, um das suspendierte Material zu entfernen. Wenn sich noch Rückstände auf der Oberfläche befinden, reinigen Sie sie mit Alkohol und Aceton.

Natürlich können einige Schadstoffe und Linsenschäden nicht durch Reinigung entfernt werden. Vor allem die Filmschicht verursacht durch den Spritzer und Schmutz des Metalls. Die einzige Möglichkeit, eine gute Leistung wiederherzustellen, besteht darin, das Objektiv zu wechseln.
Bei der Behandlung der Blutvergiftung nimmt der Arzt sofort ein Breitspektrum-Antibiotikum ein. Aber das Problem ist, in den meisten Fällen haben einige Bakterien Widerstand. Die derzeitige Analyse der bakteriellen Resistenz in klinischen Labors ist jedoch ein zeitaufwendiger Prozess, und die Ergebnisse sind für Patienten zu spät. Jetzt haben Wissenschaftler in Deutschland eine neue Technologie entwickelt, die in nur neun Stunden Ergebnisse liefern kann.

Patienten mit Sepsis benötigen eine schnelle Diagnose und Behandlung durch medizinisches Personal. Aber ohne eine klare Diagnose verwenden sie sofort die Breitbandantibiotika, so dass der Behandlungseffekt nicht ideal ist. Zum Beispiel sind einige Bakterien resistent gegen Drogen. Das Labor identifiziert den Erreger und testet die Medikamentenresistenz, die normalerweise 60 bis 100 Stunden dauert. Aber die Zeit des Patienten ist wertvoll, in den meisten Fällen führt Leukämie innerhalb von 48 Stunden zum Tod des Patienten. In Deutschland sterben jedes Jahr sechzigtausend Menschen an einer Blutvergiftung. Die Behandlung der erkannten Ursache wird die Überlebensrate der Patienten erheblich verbessern. Deutsche Wissenschaftler machen die schnelle Erkennung zur Realität. Ihre Testmethode kann die Ergebnisse in nur neun Stunden erhalten.

Forscher entwickeln ein miniaturisiertes optisches Design. Der erste Schritt bei der Detektion besteht darin, Pathogene, die Sepsis verursachen, zu markieren und sie der Laserumgebung auszusetzen. So können Forscher die Anzahl der im Blut vorhandenen Krankheitserreger beurteilen. Beim nächsten Nachweis wurde das Pathogen aus dem Blut isoliert und in einen separaten Kulturbereich eingebracht. In diesen verschiedenen Kulturbereichen enthält jeder Bereich ein Kulturmedium mit Antibiotikum. Als nächstes wird das optische System das Wachstum von Bakterien in verschiedenen Kulturen aufzeichnen und genau beobachten, wie sich Bakterien vermehren. Der kritischste Schritt ist dann die Analyse der gesammelten Bilder und der Bakterienwachstumskurve in der Kulturzone. Dies bedeutet, dass Forscher in ein paar Stunden sehen können, zu verstehen, bei der Behandlung der Blutvergiftung, wird der Arzt sofort Breitband-Antibiotikum nehmen. Aber das Problem ist, in den meisten Fällen haben einige Bakterien Widerstand. Die derzeitige Analyse der bakteriellen Resistenz in klinischen Labors ist jedoch ein zeitaufwendiger Prozess, und die Ergebnisse sind für Patienten zu spät. Jetzt haben Wissenschaftler in Deutschland die neue Technologie entwickelt, die in nur neun Stunden Ergebnisse liefern kann.

Patienten mit Sepsis benötigen eine schnelle Diagnose und Behandlung durch medizinisches Personal. Aber ohne eine klare Diagnose verwenden sie sofort die Breitbandantibiotika, so dass der Behandlungseffekt nicht ideal ist. Zum Beispiel sind einige Bakterien resistent gegen Drogen. Das Labor identifiziert den Erreger und testet die Medikamentenresistenz, die normalerweise 60 bis 100 Stunden dauert. Aber die Zeit des Patienten ist wertvoll, in den meisten Fällen führt Leukämie innerhalb von 48 Stunden zum Tod des Patienten. In Deutschland sterben jedes Jahr sechzigtausend Menschen an einer Blutvergiftung. Die Behandlung der erkannten Ursache wird die Überlebensrate der Patienten erheblich verbessern. Deutsche Wissenschaftler machten die schnelle Erkennung zur Realität. Ihre Testmethode kann die Ergebnisse in nur neun Stunden erhalten.

Forscher entwickeln ein miniaturisiertes optisches Design. Der erste Schritt bei der Detektion besteht darin, Pathogene, die Sepsis verursachen, zu markieren und sie der Laserumgebung auszusetzen. Dies bedeutet, dass Forscher die Anzahl der im Blut vorhandenen Krankheitserreger bewerten. Beim nächsten Nachweis wurde das Pathogen aus dem Blut isoliert und in einen separaten Kulturbereich eingebracht. In diesen verschiedenen Kulturbereichen enthält jeder Bereich ein Kulturmedium mit spezifischem Antibiotikum. Als nächstes wird das optische System das Wachstum von Bakterien in verschiedenen Kulturen aufzeichnen und genau beobachten, wie sich Bakterien vermehren. Der kritischste Schritt ist dann die Analyse der gesammelten Bilder und der Bakterienwachstumskurve in der Kulturzone. Dies bedeutet, dass Forscher in ein paar Stunden sehen können, das Wachstum von Bakterien in verschiedenen Antibiotika-Umgebung, um herauszufinden, welche Antibiotika sind resistent gegen.

Im Wesentlichen besteht der Kern dieser Technologie darin, dass Bakterien in verschiedenen Antibiotika wachsen und durch das optische System genau beobachtet und aufgezeichnet werden können. Mit Software zur Analyse des Ausmaßes des Bakterienwachstums liefert das System Daten über die Anzahl von Bakterien und toten Bakterien in verschiedenen Auxinkulturen. Schließlich kann das System zu dem Schluss kommen, dass Antibiotika gegen pathogene Bakterien resistent sind. Diese automatische, schnelle Detektionsmethode wird zweifelsohne eine hohe Detektionseffizienz bringen und mehr Zeit für Leukämiepatienten gewinnen, den Tod zu besiegen.

Sphärische Aberration wird durch eine Kugel auf der Oberfläche der Linse verursacht. Das von dem gleichen Punkt auf der optischen Achse emittierte Licht konvergiert durch die Linse an verschiedenen Punkten in dem Bildfeldraum, wodurch die Position des Bildes bewegt wird. Es ist eine unvermeidliche Abweichung für alle Linsen, die asphärische Linsen verwenden . Seine Produktion wird durch den Unterschied des Einfallswinkels zwischen der Achse und dem Winkel der Linse verursacht.

Wenn das parallele Licht von der Kante des Spiegels (ferne Achse Licht) passiert wird, ist seine Fokusposition näher an der Linse; Der Mittelpunkt der Linse, der durch das Zentrum der Linse (nahe dem Achsenlicht) verläuft, ist weit entfernt vom Brennpunkt der Linse (die Menge an Licht, die entlang der optischen Achse verläuft, die longitudinale sphärische Aberration genannt wird).

Wegen dieser Aberration wird der Fleck (Halo), der durch das Licht erzeugt wird, das durch den Rand der Linse hindurchtritt, um das Bild des paraxialen Lichtes gebildet, das durch den zentralen Teil der Linse tritt, es macht Leute das Gefühl, dass das Bild unscharf ist das ganze Bild ist mit einer Gaze bedeckt und wird zu einem grauen Bild ohne frische Schärfe.

Die sphärische Aberration ist am offensichtlichsten, wenn die Linsenöffnung zu der vollen Öffnung offen oder nahe ist, und je größer die Linse ist, desto offensichtlicher ist die Tendenz.

Bei der Verwendung einer Linse kann die sphärische Aberration durch Reduzieren der Apertur in geeigneter Weise eliminiert werden.

Es ist jedoch wichtig zu beachten, dass, wenn die Aberration des Bildes zu groß ist, es möglich sein kann, die Brennebene (den Fokus) zu bewegen, indem die Aberration der Blende verringert wird.

Es ist sehr schwierig, die sphärische Aberration der sphärischen Linse zu korrigieren. Es basiert normalerweise auf dem Licht eines Eintritts (der Abstand von der optischen Achse), dann werden die konvexen und konkaven zwei Linsen verwendet, um die richtige Kombination zu vervollständigen. Solange jedoch die sphärische Linse verwendet wird, kann ein bestimmter Grad an sphärischer Aberration nicht signifikant verbessert werden.

Um die sphärische Aberration des Full-Size-Objektivs vollständig zu eliminieren, gibt es keine Alternative zum Asphärischen Objektiv. Die Wirkung der asphärischen Linse besteht darin, die Krümmung der Oberfläche der Linse so zu modifizieren, daß sie mit der Brennpunktsposition des Nahachsenlichts und der fernen Achse zusammenfällt.

Es gibt drei Möglichkeiten, asphärische Linsen herzustellen:

1. Schleifen asphärischer Linsen: Schleifen direkt auf dem ganzen Stück Glas, der Herstellungsprozess kostet relativ hoch;

2. Geformte asphärische Linsen: Die Metallgusstechnologie wird verwendet, um das geschmolzene optische Glas / optische Harz direkt zu unterdrücken. Dieser Herstellungsprozess kostet relativ wenig;

3. Zusammengesetzte asphärische Linsen: Eine spezielle Schicht aus optischem Harz wird auf der Oberfläche der Glaslinse bedeckt, die zu einer sphärischen Oberfläche geschliffen wird, und dann wird das optische Harz zu einer asphärischen Oberfläche geschliffen. Die Kosten dieses Herstellungsprozesses liegen zwischen den beiden obigen Prozessen.
Das infrarote optische System bezieht sich auf das System, das im Infrarotband der optischen Welle arbeitet, welches das optische System ist, das Infrarotlichtwellen empfängt oder sendet. Im Allgemeinen ist das infrarotoptische System eine Kategorie von optischen Systemen, die sich nicht von anderen optischen Systemen bei Lichtenergieempfang, Übertragung, Bildgebung und anderen optischen Konzepten unterscheidet. Aufgrund des Infrarot-optischen Systems arbeiten die Wellenlänge Infrarotbereich und der photoelektrische Detektor als das Empfangselement, so hat es seine eigenen Eigenschaften, die sich von dem allgemeinen optischen System unterscheiden.

Der Wellenlängenbereich des optischen Infrarotsystems neigt dazu, breit zu sein, und gegenwärtig gibt es wenige Arten von Infrarotübertragungsmaterialien. Aberrationskorrektur, insbesondere chromatische Aberration, ist sehr schwierig. Daher verwendet das optische Infrarotsystem das nichtsphärische Reflexionssystem oder das Brechungs-Reflexionssystem in der Struktur. Mit der kontinuierlichen Erweiterung des Infrarot-Anwendungsbereichs und der kontinuierlichen Entwicklung der Infrarot-Wärmebildtechnologie kann das projektive Objektiv die Anforderungen großer Felder und großer Aperturen nicht erfüllen. Daher wurden in den letzten Jahren Kristallmaterialien mit hohem Brechungsindex und niedriger Dispersion für verschiedene Brechungslinsen weit verbreitet verwendet. Infrarotoptisches System ist ein Infrarotdetektor. Um die Erkennungsempfindlichkeit zu verbessern, erhöhen Sie das Signal-Rausch-Verhältnis, das System nutzt das Paket Live-Immersionslinse, Feldlinse und Lichtkegel des sekundären Kondensationssystem (auch bekannt als Detektor-Optik-System), und eine Light Engine Scanning mit alle Arten von optischen Scanner. Aus dem Prinzip der Konstruktion werden die meisten infrarotoptischen Systeme unter Verwendung geometrischer Optiken konstruiert.

Die Eigenschaften des optischen Infrarotsystems

Aufgrund der einzigartigen Eigenschaften der Infrarotstrahlung, im Vergleich zu dem allgemeinen optischen System, insbesondere dem visuellen und fotografischen System, haben das infrarotoptische System unterschiedliche Eigenschaften.

1) das Strahlungsband der Infrarotstrahlungsquelle befindet sich in der unsichtbaren Zone über 1 um. Gewöhnliches optisches Glas ist nicht transparent bis 2,5 um. In allen Materialien, die Infrarotwellenlängen durchdringen können, haben nur wenige Materialien die notwendigen mechanischen Eigenschaften und können eine gewisse Größe erhalten. Dies schränkt die Anwendung des Linsensystems bei der Konstruktion eines infrarotoptischen Systems stark ein, wodurch der Reflexionstyp und das reflexoptische System eine wichtigere Position einnehmen.

2) Fast alle Infrarotsysteme sind optoelektronische Systeme. Sein Empfänger ist nicht der Schlaf einer Person oder eine photographische Platte, sondern eine Vielzahl von optoelektronischen Vorrichtungen. Daher sollten die Leistung und Qualität des entsprechenden optischen Systems auf der Empfindlichkeit und dem Signal-Rausch-Verhältnis des optischen Systems statt auf der Auflösung des optischen Systems basieren. Dies liegt daran, dass die Auflösung dazu neigt, durch die Größe der photoelektrischen Vorrichtung begrenzt zu sein, wodurch die Anforderungen für das optische System entsprechend reduziert werden.

3) kleines Feld und große Öffnung. Da der Infrarotdetektor im Fall des Detektors der Anwendungseinheit eine kleinere Empfangsfläche aufweist, ist das optische Feld des optischen Systems für den allgemeinen Infrarotbereich nicht sehr groß, und die äußere Aberration der Achse kann als weniger betrachtet werden.
Da das Reflexionssystem keinen Farbunterschied aufweist, ist es in den meisten Fällen möglich, dass ein solches Reflexionssystem den Ball eliminiert und die Sinusbedingung erfüllt. Gleichzeitig sind die Anforderungen an solche Systemobjekte nicht zu hoch und sie erfordern eine hohe Empfindlichkeit. Daher werden die meisten optischen Systeme mit großer relativer Apertur, nämlich kleinem F, übernommen. Im Allgemeinen ist die Anzahl von F aufgrund der Beschränkung der Verarbeitung 2-3.

4) die Anwendung von verschiedenen Scannern ist mehr und mehr geworden, um das Ziel des Scannens des Weltraumziels zu erreichen, indem die Erwärmung der Bildgebungs- und Wärmebildtechnologien verfolgt wird. Der Scanner kann vor dem Bildgebungssystem platziert werden, das eine große Größe und einen hohen Stromverbrauch hat, aber nur eine minimale Auswirkung auf die Bildqualität des optischen Systems hat. Außerdem benötigt das optische System mit diesem Abtastsystem die hintere Brennweite des Prinzipals und einige spezielle Anforderungen für das it.

5) die Wellenlänge der Infrarotbande ist etwa 5-20 mal so groß wie die von sichtbarem Licht. Auf diese Weise ist die Temperatur des thermischen Abbildungssystems aufgrund der Beugungsgrenze niedriger, was bedeutet, dass das Wärmebildsystem mit hoher Auflösung eine große Apertur aufweisen muss. Dies macht das System schwer und teuer.

Mit der Entwicklung der modernen Industrie und dem stetigen Fortschritt der verschiedenen Technologien haben wir die Lasertechnologie immer anspruchsvoller gemacht. Das Gebiet der Laseranwendung erweitert sich und die Nachfrage nach Laserverarbeitungsqualität ist höher und höher. Dies erfordert eine höhere Strahlqualität des Lasers. Die Qualität des Laserstrahls hängt nicht nur von den Komponenten und Medien ab, die den Laser erzeugen, sondern auch von der Reinigung und Wartung der optischen Linse.

Bei dem allgemeinen Leistungslaser werden die meisten Linsen aufgrund des Herstellungsverfahrens oder der äußeren Verschmutzung von der Linse absorbiert. Bei längerer Verwendung wird die Lebensdauer des Objektivs verkürzt. Wegen der Beschädigung der optischen Linse treten häufig die Benutzung und sogar das Abschalten auf. Die Erhöhung der Absorption der Laserwellenlänge durch die Linse führt zu einer ungleichmäßigen Erwärmung, was zu einer Reflexion der Linse führt. Der Brechungsindex ändert sich, die Laserwellenlänge wird von der Hochabsorptionslinse reflektiert oder übertragen, wenn die Laserleistungsverteilung ungleichmäßig ist. Damit die Linsenmitteltemperatur hoch ist, wird die Kantentemperatur verringert. Diese Änderung wird in der Optik als Linseneffekt bezeichnet.

Wegen der Verschmutzung, der hohen Absorption der Linse und der Wirkung der Heizlinse werden viele Probleme verursacht.Die Erzeugung von irreversibler thermischer Belastung des Linsensubstrats, der Leistungsverlust, der durch die Strahlausbreitung durch die Linse verursacht wird, die Ablenkung des Fokuslichtflecks und vorzeitige Beschädigung der Überzugsschicht kann Linsenschäden verursachen. Für die Belichtung der Linse in der Luft folgen wir oft nicht den Anforderungen für die Linsenreinigung und Vorsichtsmaßnahmen beim Reinigen. Die zufällige Auswahl sauberer Materialien führt zu neuen Verschmutzungen oder sogar Kratzern. Dies führt zu irreparablen Schäden. Daher ist es nach jahrelanger Erfahrung wichtig, sich von jeder Art von optischen Linsen fernzuhalten. Wir sollten gute Reinigungsgewohnheiten haben, um die Linsen sorgfältig zu reinigen. Dies kann die Verschmutzung durch künstliche Ursachen wie Fingerabdrücke und Speichel reduzieren oder beseitigen. Als gesunden Menschenverstand müssen wir, wenn wir das optische System mit der Hand bedienen, medizinische Handschuhe oder Fingerlinge nehmen, egal ob Reinigung, Demontage, Installation. Wir müssen immer die Anforderungen und Vorkehrungen für die Reinigung der Linse beachten. Im Reinigungsprozess können nur die vorgeschriebenen Materialien, wie z. B. optisches Papier, Tupfer, Ethanol in Reagenzqualität, verwendet werden.

Bei jeder Linse, die gereinigt, demontiert und installiert wird, führt die Abkürzung zu einer Verkürzung der Lebensdauer des Objektivs und sogar zu dauerhaften Schäden. Also müssen wir den gesunden Menschenverstand verwenden, um die Linse aus anderen Gründen wie Feuchtigkeit, Rauch, Staub usw. zu verhindern. Wenn wir sicher sind, dass eine der Linsen verschmutzt ist, werden wir die Linse durch den Ohrball bis zur Oberfläche blasen hat keine feinen Partikel. Niemals mit dem Mund blasen. Da die geblasene Luft hauptsächlich ölig ist, wird Wasser und so weiter die Linse kontaminieren. Wenn nach der Reinigung des Ohrballs noch Verunreinigungen auf der Oberfläche vorhanden sind, müssen wir einen speziellen Wattestäbchen in Aceton verwenden, und das Ethanol wird vorsichtig gereinigt. Dies wird den größten Teil der dünnen Verschmutzungsschicht entfernen.

Die Verschmutzung der Linse im Laser kann zu schwerwiegenden Erfassungsfehlern bei der Laserausgabe und sogar beim Datenerfassungssystem führen. Wenn wir die Linse sauber halten können, verlängert dies die Lebensdauer der gesamten Maschine. Durch Verschieben der Linsenringeinstellungen zum äußeren Umfang der Linsenoberfläche und der elastischen Andrückvorrichtung, um die Platte gegen die Linsenlinsen und den Linsenring zu drücken und durch das Füllen des Reingases innerhalb der Gegenlichtblende, um zu verhindern, dass sich der Linsenfilm ändert und die Wirkung des Linsenrings brennt. Gleichzeitig verbessert es die kühlende Schutzwirkung der Linse.

Diamant hat einige bemerkenswerte Eigenschaften: zum Beispiel ist sein Brechungsindex 2,4, was sehr hoch ist, und kann zu dünneren optischen Komponenten für optische Systeme mit der gleichen optischen Leistung gemacht werden. Ihre Wärmeleitfähigkeit beträgt 2000 W / m * K, 1400-mal höher als die von optischem Glas.

Bisher wurden polykristalline Diamantsubstrate nur als Lichtfenster für Kohlendioxidlaser verwendet. Aufgrund von Verunreinigungen und Defekten absorbieren und streuen sie Laserstrahlung bei der Emissionswellenlänge von 1 Mikron, so dass sie für Faserlaser nicht geeignet sind. Obwohl Einkristalldiamanten dieses Problem nicht haben, sind sie schwierig herzustellen. Im Laufe der Jahre hat sich das deutsche Fraunhofer-Institut für Angewandte Festkörperphysik (IAF) der Herstellung von Einkristalldiamanten verschrieben. Die in IAF entwickelte kontinuierliche Dampfabscheidungs- (CVD) -Reaktionskammer hat stabile Plasmabedingungen und kann ein Substrat mit einer Dicke von einigen Millimetern erzeugen.

Es kann höchstens 60 Diamanten bearbeiten. Mit einer Geschwindigkeit von bis zu 30 Mikron pro Stunde kann die Reaktionskammer ein optisches Element mit einer Öffnung von etwa 10 Millimetern erzeugen.

Die aus diesen synthetischen Einkristalldiamanten hergestellten Linsen haben ein geringes Absorptionsvermögen und eine geringe Doppelbrechung. Gegenwärtig wurden einige Proben, die mit einem Antireflexionsfilm beschichtet sind, bereitgestellt und in einem Faserlaserschneidkopf verwendet. "Wir haben zum ersten Mal ein komplettes laseroptisches System für Diamantlinsen optimiert und das Gewicht des Schneidkopfes um 90% reduziert", sagt Martin Traub vom Fraunhofer-Institut für Lasertechnik.

Die Linse mit einem Durchmesser von 7 mm hat den Test von 2 kW Laserleistung ohne Probleme bestanden. Nun haben die Partner ein Schneidetestsystem mit 1kW-Faserlasern gebaut. Wasserkühlung und Schutzgasversorgung sind im Schneidkopf integriert. Die Prozessüberwachung wurde nicht geplant. Gegenwärtig werden kompakte Schneidköpfe zum ersten Mal getestet.

Ein neues optisches System wird die Flexibilität des Laserschneidens erheblich verbessern. Die geringe Größe ermöglicht es, unzugängliche Bereiche zu bearbeiten, während das geringe Gewicht der hochdynamischen Bewegung im 3D-Prozess zugute kommt.
Das polarisierte photoelektrische Kristallglas mit nicht-zentralsymmetrischen Strukturen basiert auf der spontanen Polarisation, die die ausgezeichnete optische Leistung der nichtlinearen Optik, piezoelektrisch, pyroelektrisch und ferroelektrisch, zeigt. Aber nur Verbindungen, die in einer Gruppe von 10 polaren Punkten kristallisieren, können einen polarisierenden Effekt haben. Um das Strukturdesign polaritätsoptischer, funktionaler Kristallmaterialien zu erneuern, verwenden Sie primitive koordinierte, um die Anordnung in Übereinstimmung mit dem Dipolmoment zu realisieren, und Aufbau mit starken Polarisationseigenschaften der Verbindung, um ausgezeichnete photoelektrische Eigenschaften des Kristallmaterials auf dem Makro zu erhalten, ist zu einem wichtigen wissenschaftlichen Problem auf diesem Gebiet geworden.

Chinesische Akademie der Wissenschaften, Fujian Institut für Materialstruktur des Landes Schlüssel Labor für Strukturelle Chemie und Schlüssel Labor für optoelektronische Materialien Chemie und Physik der chinesischen Akademie Forscher Luo Junhua führte anorganische photoelektrische funktionelle Kristallmaterialien Forscherteam, und sie legt die Strategien der Festphase Transformation induzierte Polarisationseffekt in der Symmetriezusammenbruch und konstruierte eine Reihe von neuen polaritätsoptischen funktionellen kristallinen Materialien unter der Unterstützung des Outstanding Young Investigator Award, leitete das Forschungsinstitut Forscher Sun Zhihua über die "hundert Team" "Chunmiao besonderes Talent" und der Fujian Provinz herausragende Jugendfondsprojekt unterstützt.

Kürzlich basierte das Team auf der Entwurfsstrategie des induzierten Polarisationseffekts der Festphasenübergangssymmetrie und erhielt einen Fall eines ferroelektrischen Kristalls mit einer Art Perowskitstruktur. Die kationischen Ionen sind entlang der Polarachse im Phasenübergangsprozess ausgerichtet und es hat einen starken Polarisationseffekt mit dem Metallskelett. Es wurde gefunden, dass der Kristall im Lichtzustand die photoelektrischen Eigenschaften des isotropen Halbleiters zeigte. Die Kristalle erzeugen eine signifikante temperaturabhängige PV-Spannung und einen PV-Strom entlang der 2-d-Richtung des Metalls Englisch: darwin.bth.rwth-aachen.de/opus3/fro...s = 1929 & la = de Weitere Strukturanalysen zeigen, dass die ferroelektrische Polarisation dieses Materials eine entscheidende Rolle in der photoelektrischen Leistung spielt und die Ergebnisse in der Fachzeitschrift für Angewandte Chemie in Deutschland veröffentlicht wurden Herstellung eines ferroelektrischen photoelektrischen Halbleiterkristalls m aterialien werden die Anwendungsmöglichkeiten von anorganisch / organisch mineralisierten Titanmaterialien in photovoltaischer Solarenergie und photoelektrischer Detektion effektiv erweitern.

Früher, in einem frühen Stadium des Explorationsprozesses, verwendeten die Wissenschaftler auf der Grundlage des Mechanismus der Kristallstrukturübergänge einen Phasenübergang der Symmetrie durch die Polarisationseffekte und entwickelten eine neue Methode für den Aufbau fester Frequenzkristalle haben diese Strategie für das Materialsystem mit plastischer Phasenänderung entwickelt und ein Doppelfrequenzschalter-Kristallmaterial mit ultrahohem Schaltverhältnis erhalten. Gleichzeitig haben sie auch ferroelektrische Materialien mit spontaner Polarisation erhalten und erfolgreich ferroelektrische Materialien mit hoher pyroelektrischer Detektion aufgebracht Empfindlichkeit.

Darüber hinaus verwendet das Team auch Bo3 und PO4 funktionelle primitive chemische Synthese von zentralen Symmetrie Strukturverbindungen und erhalten eine Reihe von UV-und Tief-UV nichtlinearen optischen Kristallmaterialien, einschließlich der Entwicklung der Serie ohne Schichten Gewohnheiten von Berylliumborat tiefen UV nichtlinearen optischen Kristallmaterialien und die Erweiterung der Phospat-Tief-UV-nichtlinearen optischen Kristallmaterialien.
Ein elektromagnetischer Impuls, der eine Millionstel Sekunden dauert, könnte der Schlüssel für medizinische Bildgebung, Kommunikation und Medikamentenentwicklung sein. Aber dieser Puls, bekannt als Terahertz, erfordert komplexe und teure Ausrüstung für lange Zeiträume.

Jetzt haben Forscher der Universität Princeton Terahertz-Geräte drastisch vereinfacht: Übertragen Sie die Laser und reflektierenden Spiegel auf ein Paar Chips, die etwa so groß sind wie die Fingerspitzen.

In einem kürzlich in der Fachzeitschrift IEEE solid circuit veröffentlichten Artikel beschrieben die Forscher einen Mikrochip, der Terahertzwellen erzeugen könnte. Der zweite Chip kann die komplizierten Details der Wellen erfassen und lesen.

Die Zukunft der elektromagnetischen Welle: Ein Terahertz-Chip, der die neue Methode des perspektivischen Materials realisieren kann

Die Terahertz-Welle ist Teil des elektromagnetischen Spektrums, das elektromagnetische Spektrum umfasst drahtloses, Röntgen- und sichtbares Licht, während das erstgenannte zwischen den Mikrowellen- und Infrarotwellenlängen liegt. Terahertz-Wellen haben einige einzigartige Eigenschaften, die das Interesse von Wissenschaftlern wecken. Auf der einen Seite passieren sie die meisten nicht leitenden Materialien, so dass sie in sicheren Anwendungsszenarien durch Verpackung oder zusätzliche Schachteln verwendet werden können. Weil sie weniger Energie als Röntgenstrahlen haben, schädigen sie menschliches Gewebe oder DNA nicht.

Terahertz wird auch verwendet, um verschiedene Chemikalien zu analysieren, die für die Charakterisierung bestimmter Substanzen verwendet werden können, da sie mit unterschiedlichen Chemikalien arbeiten. Diese Fähigkeit, die so genannte Terahertz-Spektroskopie, ist laut Sengupta die vielversprechendste und anspruchsvollste Anwendung mit Lichtwellenanalyse-Materialien.

Um dieses Ziel zu erreichen, starteten die Wissenschaftler eine Reihe von Terahertz-Wellen zu den Zielobjekten und beobachteten dann die Veränderungen ihrer Wechselwirkungen mit der Welle. Die Augen der Menschen sind im Bereich des sichtbaren Lichts ähnlich, und wir sehen ein grünes Licht, das vom Licht des Chlorophylls von Bin-beladenen Blättern in der grünen Lichtfrequenz reflektiert wird.

Die Herausforderung besteht darin, eine breite Palette von Terahertz-Wellen zu erzeugen und ihre Wechselwirkung mit dem Ziel zu erklären. Dies erfordert eine komplexe Anordnung von Vorrichtungen, wie beispielsweise einen sperrigen Terahertz-Generator oder einen ultraschnellen Laser. Die Größe und die Kosten des Geräts sind für die meisten Anwendungen unpraktisch.

Die Forscher haben im Laufe der Jahre viel Arbeit geleistet, um diese Systeme zu vereinfachen. Im September berichtete das Team von Sengupta über eine Möglichkeit, die Größe und die Einrichtung eines Terahertz-Generators zu reduzieren, so dass es wieder zu einem Chip mit einer Größe von einem Millimeter wird. Die Lösung liegt in der neuen abbildenden Antennenfunktion. Wenn die Terahertz-Welle mit den Metallstrukturen innerhalb des Chips interagiert, erzeugen sie ein komplexes elektromagnetisches Feld, das für das einfallende Signal einzigartig ist. Oft werden diese subtilen Bereiche ignoriert. Aber die Forscher erkannten, dass sie das Muster als Signatur auslesen konnten, um die elektromagnetische Welle zu bestimmen. Der gesamte Prozess kann durch winzige Geräte im Mikrochip erfolgen, die zu viel Hertz lesen können.

Daniel Mittleman, ein Ingenieursprofessor an der braunen Universität, sagt, dass die Verbesserung "eine sehr innovative Arbeit ist, und es hat eine Menge Auswirkungen." Mittelmann, Vice President des internationalen Infrarotverbandes Millimeter Millimeterwelle, sagte, dass Terahertz im täglichen Leben Anwendung finden könnte. Wissenschaftler haben noch viel zu tun, bevor sie das Gerät benutzen können, aber die Entwicklung ist vielversprechend .
Nichtlinearer optischer Kristall ist ein wichtiges Material der photoelektrischen Information, das breite Anwendungsaussichten in der Information, in der Forschung, in der Energie, in der industriellen Herstellung und in den medizinischen und Gesundheit Feldern hat. Mit der schnellen Entwicklung der Laserpräzisionsmaschinerieverarbeitung, der Laserchemie, der UVlaserspektroskopie und der Lasermedizin , Menschen müssen dringend alle Festkörper-UV-kohärenten Lichtquellen entwickeln.Der Schlüssel Durchbruch ist die Entwicklung und Anwendung von nichtlinearen optischen Kristallen mit tiefen UV-Band (Spektralbereich unter 200nm) .In den letzten Jahren in der neu entwickelten Tiefen UV nichtlinear Aufgrund der Vorteile einer kurzen UV-Sperrschicht sind Phosphatmaterialien zu einem heißen Forschungsschwerpunkt geworden. Der Mikrokoordinaten-Frequenzkoeffizient der PO4-funktionellen Gruppen in Phosphat beträgt jedoch nur ein Zehntel der planaren Sauerstoffgruppe (B3O6 und BO3) ), was zu einem Mangel des Phosphatmaterials mit einem kleineren Frequenzmultiplikator führt ist notwendig, um den Effekt des Doppelfrequenzeffekts wirksam zu verstärken, indem die Kombination und Anordnung der funktionellen Gruppen vernünftig gestaltet wird.

In den letzten Jahren hat das Forschungsteam von Pan Shilie, einem neuen Laboratorium für photoelektrische Funktionsmaterialien der Chinesischen Akademie der Wissenschaften in Xinjiang, an der Untersuchung neuer nichtlinearer optischer Kristalle gearbeitet. Aus den bisherigen Forschungsergebnissen von Alkalimetallborat nichtlinear-optisch Kristallmaterialien, durch die Einführung der Ionenradiodifferenz von Alkalimetallkationen in mehr Phosphat, das Forschungsteam entwarf und synthetisierte erfolgreich ein Phosphattief-Ultraviolett nichtlineare optische Kristallmaterialien LiCs2PO4. Die Verbindung zeigt nicht nur eine kurze UV-Abschneidekante (174nm), aber auch ein großer Frequenzverdopplungseffekt (2,6 mal KDP). Dies ist die größte Verbindung des SHG-Effekts im nicht-linearen optischen Ultraviolett-Kristallsystem. Zur gleichen Zeit kann LiCs2PO4 Phasenanpassung unter 1064nm realisieren, und der Kristall ist einfach zu wachsen. Es wird erwartet, dass es sich um einen neuen Typ von nicht-linearem, nicht ultraviolettem, optischem Kristallmaterial handelt.

Darüber hinaus ist das Kristallglas Orthophosphat, und der Quellmechanismus seines großen Frequenzverdopplungs-Effekts unterscheidet sich von dem Verstärkungsverdopplungseffekt der Polyphosphatgruppe, der von anderen Forschungsgruppen vorgeschlagen wurde. Die optischen Eigenschaften des Materials wurden theoretisch nach ersten Prinzipien berechnet. Es wurde gefunden, dass die Kristallstruktur des Materials eine gemeinsame Kantenbindung der LiO4-PO4-Gruppe aufweist. Der spezielle Verbindungsmodus ist vorteilhaft für die gerichtete Ausrichtung von O-2p-ungebundenen Orbitalen, was zu einer effektiven Überlagerung der mikroskopischen nichtlinearen optischen Koeffizienten führt Phosphor-Sauerstoff-Strukturelemente. Dies bewirkt, dass das LiCs2PO4-Display einen größeren Frequenzverdopplungseffekt aufweist. Diese Arbeit liefert eine neue Forschungsidee für das Design von nichtlinearen optischen Kristallmaterialien mit größerem SHG-Effekt in Phosphat.

Nanokristallines Material ist ein Kristallglas mit mindestens einer Dimension im Nanometermaßstab in der dreidimensionalen Raumskala. Seine Korngröße beträgt etwa 1-250 Nanometer. Ein bemerkenswertes Merkmal dieses Materials ist, dass die meisten seiner Atome im Korngrenzenbereich liegen. Dieses einzigartige strukturelle Merkmal macht Nanokristalle zu einem neuen Material, das sich von gewöhnlichen polykristallinen und amorphen Feststoffen unterscheidet. Die Schnittstelle ist zu einer nicht zu vernachlässigenden Komponente geworden.

Nanokristalline Materialien können in einphasige oder mehrphasige Einkristall- oder Multikristallmaterialien unterteilt werden. In einem Einkristallmaterial hat jeder Bereich die gleiche Gitterrichtung, während das polykristalline Material aus vielen Bereichen oder Körnern mit unterschiedlichen Gitterrichtungen besteht. Korngrenzen sind durch Korngrenzen getrennt. Aufgrund der kleinen Korngröße von nanopolykristallinen Materialien ist der Gehalt an internen Grenzflächen von Korngrenzen, Phasengrenzen oder Domänengrenzen sehr hoch, was die physikalischen und mechanischen Eigenschaften von Nanokristallen erheblich beeinflusst. Diese Eigenschaften haben die ausgezeichneten Eigenschaften, die traditionelle Materialien nicht haben. Mit dem traditionellen grobkörnigen Material (Korngrößenbereich beträgt ca. 10-300 μm) sind Nanomaterialien mit physikalischen, mechanischen und chemischen Eigenschaften sehr ausgezeichnet, wie zB hohe Festigkeit oder Härte, gute thermische Stabilität, verbesserte Diffusionseigenschaften und thermische Eigenschaften.

Nanokristallpräparation und -synthesetechnologie war ein wichtiges Forschungsgebiet von Nanokristallmaterial. Gegenwärtig sind die Herstellungsverfahren nanokristalliner Materialien wie folgt: externe Drucksynthese (wie ultrafeines Pulverkaltpressverfahren, mechanisches Mahlverfahren), Abscheidungssyntheseverfahren (wie verschiedene Abscheidungsverfahren), Phasenwechselgrenzflächenbildungsverfahren (wie z amorphe Kristallisationsmethode), etc ..

Nanokristalline Materialien können in vielen Bereichen eingesetzt werden. Zum Beispiel können sie nicht nur Licht emittieren, sondern auch viele Lichtfarben absorbieren. Dies hilft, lichtemittierende Pixel auf dem hochauflösenden Bildschirm zu bilden oder eine neue Art von hocheffizienter, breitbandiger Solarzelle herzustellen. Gleichzeitig kann dieses Material auch dazu verwendet werden, einen hochempfindlichen Detektor für eine kleine Anzahl von spezifischen Biomolekülen zu entwickeln, wie ein Toxin-Screening-System oder eine medizinische Testausrüstung. Zum Beispiel können nanokristalline Materialien den Mangel an Siliziumstahl und Ferritmaterialien ausgleichen. Diese Eigenschaft kann die Qualität und die Leistungsfähigkeit aller Arten elektronische Produkte verbessern, und der energiesparende Effekt ist offensichtlich. Gegenwärtig können nanokristalline Materialien als das Kernmaterial des Transformators, des Reaktors, des Sensors und des Filters benutzt werden. Sein Anwendungsbereich umfaßt auch unsere Alltagsleben von Haushaltsgeräten, Smart Meter, DC Inverter Klimaanlage, Leckschutzschalter, Kraftübertragung und Transformation Messung, Energieverteilung, Fernerkundungssensor, etc..Nanokristalline Materialien sind auf Lokomotive Klimaanlage, Inverter-Stromversorgung von Eisenbahnlokomotive angewendet, Eisenbahnsignalabfragung, ETC .... Es kann in der Luftfahrt, in der Luftfahrt, in der Navigation und in anderem Militär- und nationales Hightechprojekt auch verwendet werden.

In Zukunft werden nanokristalline Materialien aktiv verbessert werden und wahrscheinlich traditionelle Materialien ersetzen. Es wird die Qualität und Leistung von Produkten verbessern. In der Aufbereitungstechnik sollten wir uns der Entwicklung von leistungsstarken, mikro- und umweltfreundlichen Produkten verschrieben haben.

Die asphärische

Wenn es um das Objektiv geht, müssen Sie die asphärische Linse erwähnen. Nach Meinung vieler Leute ist die asphärische Linse ein Symbol für hohes Niveau, und die fortgeschrittene Linse ist fast nur asphärische Linse.

Beginnen wir mit einer sogenannten asphärischen Linse. Die asphärische Linse ist in der Kameralinse enthalten, asphärisch wird oft entsprechend der Oberfläche berechnet, manche asphärische Linsenseite, die andere nicht, oder beide Seiten sind sphärisch und so weiter.

Im Allgemeinen ist eine Linse mit zwei oder mehr asphärischen Linsen eine sehr fortgeschrittene Linse. Ist die asphärische Oberfläche also eine sehr schwierige Technik?
Wir können es von der anderen Seite betrachten.

In Bezug auf Gläser ist die asphärische Oberfläche auch sehr weit verbreitet und tatsächlich ist sie nicht teurer als die sphärische Linse. Für Numerische Schleifmaschinen kann die Wellenoberfläche auch hergestellt werden.
Das Verständnis vieler Menschen für die asphärische Oberfläche ist offensichtlich immer noch im Leica 501.2-Mythos festgeschrieben, der längst selbst gebrochen ist.

Natürlich würden viele Leute immer noch die sogenannte "asphärische Mahlung" verwenden, aber nicht sagen, was die asphärische Oberfläche mahlt. Ich glaube, dass es für viele Menschen unmöglich ist zu sagen, ob ein Bild keine sphärische Linse ist.

Ist die asphärische Oberfläche notwendig gut?

Selbst wenn es ein Hahn Schuss ist, ist es unmöglich für jede Linse asphärisch sein, die asphärische Linse ist eigentlich eine unterstützende Rolle in der Linse, nicht die Hauptfigur, das Hauptkorrektiv, die Korrekturfunktion, nach der Verwendung von asphärischen Linsen, das Bild der Rand des Bildes wird gut gelöst und das Bild wird mehr durchschnittlich sein.

Also, ist es eine gute Sache, eine asphärische Oberfläche zu haben? Aus der gegenwärtigen Situation hat sich die Verwendung der asphärischen Oberflächentechnologie zur Standardkonfiguration entwickelt, insbesondere das High-Tech-Index-Objektiv, beispielsweise Großapertur-Weitwinkel-Zoomobjektiv, ist es schwierig, die Qualität des Bildes ohne die asphärische Oberfläche zu gewährleisten.

Aber in Bezug auf unsere Filmfans ist die asphärische Linse, die wir verwenden können, relativ begrenzt, schließlich verwenden wir die Kamera hauptsächlich konzentriert im letzten Jahrhundert 60-90s, bis in die 90er Jahre, asphärische Linse oder weniger. Hier sprechen wir von 135, und weniger von 120. Wir haben gesehen, dass CAI so viele klassische Hau-Aufnahmen, wie die 384.5 auf SWC, gebaut hat, und es gibt keine asphärische Linse.

In einer Reihe von SLR-Objektiven, die von Mr. CAI für nikon entwickelt wurden, haben viele von ihnen keine asphärischen Oberflächen. Aber es verhindert nicht, dass diese Objektive ein guter Schuss sind, wie zB Chase 50, 1.4 SLR, und das Bild ist durchschnittlich.

Jede optische Linse, ob neu oder alt, wir können den Begriff "Linsenbeschreibung" verwenden, um zwischen der Anzahl der Linsen, den Glasarten, dem Spiegeloberflächenradius, der Dicke der Linse, dem Abstand zwischen der Linse und der Linse zu unterscheiden Durchmesser der Linse und so weiter. Wenn Licht von einem Objekt durch eine Glasoberfläche hindurchtritt, wird der Lichtstrahl gebrochen. Die Menge an gebrochenem Licht hängt vom Brechungsindex des Glases ab, wie wir in Physiklehrbüchern in der Mittelschule gelernt haben. Wenn der Linsenkonstrukteur genau weiß, wo sich das Licht in der Linse und der Winkel des Einfalls befindet, kann er das Licht durch das Lichttheorie-System genau verfolgen. Winkel und Abstände können durch den Sinus und den Kosinus der trigonometrischen Funktionen berechnet werden. Daher kann durch einfache ebene Geometrie der Weg des Lichtdurchgangs verfolgt werden.

Das Design und die Verwendung von optischen Linsen müssen eng miteinander kombiniert werden

Die Bewertung der optischen Linse steht in direktem Zusammenhang mit drei Aspekten der Verwendung, des Designs und der Herstellung, und die Beziehung zwischen ihnen ist sehr eng. Die Entwickler von optischen Linsen müssen intensiv üben, Kommunikationsbarrieren mit Nutzern überwinden und auf ihre Art denken können. Dieser Prozess verwandelt die "Design-Anforderungen" des Benutzers in "Design-Indikatoren" und dann in "Design-Ergebnisse". Wenn der Designer die Anforderungen des Benutzerentwurfs vollständig kennt, kann die durchführbare Methode des Entwurfs bestimmt werden. Und gemäß den Aberrationsentwurfsregeln können wir die verschiedenen Aberrationsausgleichsschemata bestimmen und dann das Design optimieren und schließlich das Entwurfsergebnis erfüllen, das die Anforderungen der Verwendung erfüllt.


Wie kann man jedoch das Optimierungsdesign evaluieren, um die Anforderungen zu erfüllen? In der Tat ist es eine Frage, wie "Design-Ergebnisse" "Design-Anforderungen" widerspiegeln. Das Prinzip der bildgebenden Qualitätsbewertung im optischen Design basiert auf der Theorie der langfristigen optischen Design - und Verarbeitungspraxis. Gemäß diesen Bewertungsprinzipien kann die Bewertung der Linse jedoch nicht die tatsächliche Bildqualität zukünftiger Produkte ersetzen. Die endgültige Bewertung der Bildqualität muss nach Produktion und Herstellung mit verschiedenen Instrumenten getestet werden. Je nach Design der Anforderungen wird im Allgemeinen immer der Gebrauchseffekt angezeigt, nachdem das Produkt verarbeitet wurde. Es gibt eine organische Verbindung zwischen den beiden, es gibt eine relative Konsistenz, es gibt eine Beziehung zwischen "Werden" und "Verkörperung". Die "beste" und "bildgebende Qualitätsoptimierung" in der tatsächlichen Konstruktion ist nicht notwendigerweise das "am besten geeignete" System für das tatsächliche Engineering. Aus der Sicht des technischen Designs ist ein erfolgreiches Designsystem oft nicht mit den spitzesten technischen Mitteln und Materialien entworfen. Es ist in der Lage, die Design-Anforderungen zu erfüllen, die Kosten sind das Leitprinzip. Die Design-Ergebnisse zeigen, dass die Qualitätsbewertung des Bildes sehr wichtig ist. Es erfordert, dass das Designpersonal die relevanten Grenzdisziplinen erforscht und das systemtechnische Denken trainiert.

Alles in allem besteht die optische Linse aus einer Reihe von Linseneinheiten. Sein Design ist eine sehr kreative Arbeit, und Designer müssen verschiedene optische Aberrationseigenschaften basierend auf Erfahrung und scharfem Einblick erlernen. Es versteht sich, dass das Design moderner optischer Linsen verwendet werden kann, um die Grenzen von Filmpartikeln zu hinterfragen. In der Theorie kann die Linse das Licht effektiv konzentrieren und kann die perfekte optische Linse machen. Aber idealisierte perfekte Objektive sind noch nicht wirklich entwickelt worden, weil in der tatsächlichen Produktion, begrenzt auf Materialien und Bedingungen, die hergestellten optischen Linsen nicht vollständig ideal sind, und es Abweichungen geben wird.


Das Hauptproblem der Unterwasseraktivität von Tauchern ist, dass Menschen keinen Sauerstoff aus Wasser aufnehmen können, daher ist es notwendig, Gasflaschen zu tragen oder Gas von der Wasseroberfläche zu liefern, und das Atmungsproblem ist zu einer der kompliziertesten Technologien in der Tauchtechnologie geworden . Aber das Wasser löst tatsächlich eine bestimmte Menge an Sauerstoff auf, Fisch ist durch die Kiemen, um Sauerstoff aus dem Wasser zu absorbieren, um das Leben zu erhalten. In der Theorie, wenn Sie die schnelle Aufnahme von Sauerstoff aus Wasser meistern können, dann brauchen die Menschen kein Gas in den Unterwasseraktivitäten zu tragen. Lange Zeit unter Wasser zu atmen galt jedoch immer als undenkbar und unmöglich. Tauchen kann man nur unter Wasser durch Lufttragen oder durch Piping fortsetzen. Da Fische mit ihren Kiemen Sauerstoff aus dem Wasser aufnehmen können, haben Menschen und Säugetiere keine Kiemen, und sie können keinen Sauerstoff im Wasser verwenden, um das Leben zu unterstützen.

Lassen Sie den menschlichen Fisch für lange Zeit Sauerstoff im Wasser atmen, um im Wasser zu überleben, es klingt wie Science-Fiction, und dänische Wissenschaftler konnten in letzter Zeit Sauerstoff dauerhaft unter Wasser bekommen, was ein Schritt in Richtung dieses Ziels ist. Es ist wegen der Art des Kristallmaterials, das sie entwickelten, dieses synthetische Material wird Neptun-Kristall AquamanCrystal genannt. Dieses synthetische Material kann kontinuierlich Sauerstoff aus Luft und Wasser ohne andere Mittel aufnehmen. Der vom Kristall absorbierte Sauerstoff kann freigesetzt werden, solange er leicht erhitzt oder einem niedrigen Sauerstoffdruck ausgesetzt wird. Gegenwärtig ist es schwierig, diese Art von synthetischem Kristallmaterial in großen Mengen herzustellen.

Die Auswirkungen dieses Befundes sind tiefgreifend, sagt Christina Mackenzie, eine Professorin an der Universität von Dänemark, die die Forschung leitete. Sie sagte der wissenschaftlichen Tageszeitung: "Dieses Material kann Sauerstoff aus der Luft absorbieren. Patienten mit Atmungsfunktionsstörungen benötigen täglich Sauerstoff, die Technologie ermöglicht Patienten, schwere Sauerstofftanks loszuwerden. Taucher können die Technologie in der Zukunft auch verwenden, um ein kleines zu tragen Menge dieses Kristallkorns: Der Taucher atmet das Material in das Wasser ein, um im Wasser gelösten Sauerstoff zu absorbieren, so dass keine Gasflaschen mitgeführt werden müssen und das Gas nicht aus dem Wasser kommt, daher wurde der Kristall AquamanCrystal genannt.

Neptun-Kristalle haben eine schwammige Zusammensetzung, die Sauerstoff absorbiert.

Neptun-Kristalle absorbieren Sauerstoff und sind auf Kobaltionen angewiesen. Dies ist sehr ähnlich der Fähigkeit von Hämoglobin, Sauerstoff zu absorbieren. Da Sauerstoff in Wasser und Blut nur schwer löslich ist, verwenden alle Lebewesen auf der Erde Metallionen, um Sauerstoff zu kombinieren und zu transportieren. Das Hämoglobin im Blut von Menschen und vielen Tieren hängt von der Kombination von Eisen und Sauerstoff ab. Myoglobin, das Myoglobin in Muskelzellen, ist ebenfalls ein ähnliches Molekül. Tiere wie Krabben und Spinnen sind auf Kupferionen angewiesen, um Sauerstoff zu kombinieren und zu transportieren. Die Fähigkeit von Metallionen, Sauerstoff zu absorbieren, ist groß. So ist es nicht verwunderlich, dass dieses Kristallglas eine starke Fähigkeit besitzt, Sauerstoff zu absorbieren.


nano optical materials

Australian National University gab kürzlich bekannt, dass die Schule und die Nankai University gemeinsam eine neue Art von Temperaturkontroll-Nanomaterialien entwickelt haben. Dieses Material hat ein großes Potenzial zur Energieeinsparung.


Das neue Nano-Material ist sehr dünn, sagen Forscher. Es sind nur ein paar Hundertstel der Dicke eines gewöhnlichen Haares. Es besteht aus einer Anzahl von Nanopartikeln, die in bestimmten Größen entworfen und angeordnet sind. Die Größe dieser Nanopartikel und die Wellenlänge des Lichts liegen in der gleichen Größenordnung, die dann mit Licht in Resonanz treten kann. Diese Eigenschaft kann verwendet werden, um den Ausbreitungspfad und die Eigenschaften von Licht zu steuern.

Diese Studie begann mit Änderungen des Brechungsindex und der Temperaturabhängigkeit der Nanopartikel. Wenn sich die Temperatur ändert, ändert sich der Brechungsindex der Nanopartikel, wodurch die optischen Eigenschaften und Funktionen der Nanomaterialien reguliert und gesteuert werden. Die Forschungsarbeiten sind in der aktuellen Ausgabe veröffentlicht.

Xu Lei, einer der führenden Forscher und Postdoktoranden der Australian National University, sagte gegenüber Xinhua, dass das Prinzip der Temperaturregulierung ähnlich dem des Glases nach dem Anti-Beschlag des Glases ist. Es ist durch ein Mikro-Heizelement des Nanomaterials lokale Heizung. Darüber hinaus kann es auch den Prozess der Erwärmung durch Laserbestrahlung etc. realisieren.

Ein anderer führender Forscher, Mohsen Rahmany, ein Postdoc an der National University of Australia, sagt, dass diese Nanostruktur ein großes Potenzial für Energieeinsparung hat. Zum Beispiel kann es in das Hausfenster integriert werden, um die Sonneneinstrahlung zu steuern, die je nach Jahreszeit in den Raum eindringt.

Zusätzlich kann das optische Material von UV- zu Infrarotstrahlung durch Reflektieren von Lichtwellenlängen abgeschirmt werden. Das Nanometermaterial ist leicht und bequem und es ist leicht mit verschiedenen Instrumenten oder Geräten zu kombinieren. Es kann beispielsweise in Strom integriert werden Mikrosatelliten, die Lichtwellen von UV bis Infrarot wirksam blockieren und die Lebensdauer der Satelliten verlängern können.

Durch die Gestaltung der Größe und Ausrichtung von Nanopartikeln können die Nanomaterialien auch zum Screenen verschiedener Geräusche verwendet werden. Es kann die Qualität verschiedener wissenschaftlicher Experimente verbessern.

In den letzten Jahren hat die Nano-Optik als ein neues Forschungsgebiet umfangreiche Forschungen in der Welt ausgelöst und ist zu einem der vielversprechendsten Forschungsgebiete geworden. Die Nanooptik realisiert hauptsächlich die Manipulation von Licht durch die Wechselwirkung zwischen elektromagnetischem Feld und Nanopartikeln. Die Nano-Optik hat eine wichtige Anwendungsmöglichkeit in der effizienten Informationsverarbeitung und -speicherung, der optischen Berechnung, der hochauflösenden Bildgebung, der biologischen Erfassung und Behandlung usw.
Alle Arten von Gebrauchs- und Betriebsbedingungen von optischen Instrumenten haben eine Anforderung für ihre optischen Systeme, sie können als die folgenden Aspekte zusammengefasst werden.

1. Die grundlegenden Eigenschaften des optischen Systems

Die grundlegenden Eigenschaften des optischen Systems sind: numerische Apertur oder relative Apertur, lineares Feld und Feldwinkel, Vergrößerung und Brennweite des Systems. Außerdem gibt es einige charakteristische Parameter, die etwas mit diesen grundlegenden Eigenschaften zu tun haben, wie die Größe und Position der Pupille, den hinteren Arbeitsabstand und die konjugierte Distanz.

2. Die Grenzdimension des Systems

Die Grenzdimension des Systems bedeutet seine laterale Dimension und longitudinale Dimension. Beim Entwurf des komplizierten optischen Systems sind die Berechnung der Grenzabmessung und die Verbindung der Pupille zwischen den Lichtgruppen alle wichtig.

3. Bildqualität

Die Anforderung an die Abbildungsqualität hat etwas mit der Verwendung eines optischen Systems zu tun. Unterschiedliche optische können unterschiedliche Anforderungen an die Bildqualität je nach ihrer Verwendung haben. Für Teleskopsysteme und gängige Mikroskope benötigen sie nur die Abbildungsqualität auf dem zentralen Feld. Aber für fotografische Objektive benötigen sie ein ganzes Bildfeld mit guter Bildqualität.

4. Die Nutzungsbedingungen des Instruments

Wir müssen die Möglichkeit der Leistung in Technologie und Physik betrachten, wenn wir Anforderungen an das optische System haben. So wie die Vergrößerung des biologischen Mikroskops 500NA ≤ ≤ 1000 NA, muss die visuelle Vergrößerung des Teleskops die begrenzende Auflösung des Teleskopsystems und der Augen berücksichtigen.

Der Entwurfsprozess des optischen Systems

Optisches Systemdesign bedeutet, verschiedene Daten zu entscheiden, die die Bedürfnisse des Gebrauches entsprechend Benutzungsbedingungen treffen, wir können auch den Leistungsparameter, die Randabmessung und die Lichtgruppenstruktur des optischen Systems entscheiden. Wir können den optischen Entwurfsprozess in Schritte unterteilen: Berechnung der Grenzabmessung, Berechnung der initiierenden Struktur, Korrektur und Ausgleich von Aberration und Bildqualität.

1. Berechnung der Grenzabmessung

Wir sollten die schematische Darstellung des optischen Systems protokollieren, stellen Sie sicher, dass die Eigenschaften der Optik die Bedürfnisse der Technologie zu erfüllen, das heißt, um Vergrößerung, Brennweite, lineares Feld und Feldwinkel, numerische Apertur oder relative N1N Blende, konjugiert Abstand, zurück zu gewährleisten Arbeitsabstand, Blendenplatz und Grenzmaß. Daher bezeichnen wir diese Schrittberechnung immer als Grenzdimension. Sie wird gemäß der Theorie des idealen optischen Systems und der Berechnungsformel berechnet. Wir müssen auf den mechanischen Aufbau und das elektrische System achten, falls es bei der Berechnung in der mechanischen Struktur versagen sollte. Sicherstellen, dass jede Leistung angemessen ist, eine zu hohe Anforderung führt zu einem komplizierten Entwurfsergebnis und hohen Kosten, während eine zu geringe Anforderung zu einem unbefriedigenden Entwurf führt.

2. Zwei Wege zur Berechnung und Auswahl und Sicherstellung der initiierenden Struktur:

(1) Lösen der initiierenden Struktur gemäß der primären Aberrationstheorie.

Diese Art der Lösung der initiierenden Struktur bedeutet, die Abbildungsqualität der initiierenden Struktur gemäß den Grundeigenschaften und der primären Aberrationstheorie durch Berechnung zu erfüllen.

(2) Es ist ein praktischer und erfolgreicher Weg, eine initiierende Struktur aus bestehenden Daten zu wählen, so dass es von vielen Optikdesignern häufig verwendet wird. Aber es erfordert Designer mit viel Wissen über Optik-Theorie und reiche Design-Erfahrung, so dass sie einfache und vernünftige initiierende Struktur aus vielen komplizierten Strukturen wählen können. Die Modellauswahl spielt im Design eine sehr wichtige Rolle. Ein erfolgreiches Design mit guten automatisierten Layout-Programmen und erfahrenen Designern kann nicht ohne eine gute initiierende Struktur sein.

3. Korrektur und Ausgleich der Aberration

Nach der Auswahl der initiierenden Struktur sollten wir den optischen Weg durch ein optisches Programm nach Computer berechnen und die gesamte Aberrations- und Aberrationskurve erhalten. Wir können herausfinden, welche Aberration die Bildqualität des optischen Systems beeinflusst, indem wir Aberrationsdaten analysieren und dann einige Möglichkeiten zur Korrektur von Aberrationen finden. Die Korrektur und das Gleichgewicht der Aberration ist ein sich wiederholender Prozess, bis die Anforderung an die Bildqualität erfüllt ist.

4. Bildauswertung

Die Abbildungsqualität des optischen Systems hat etwas mit der Größe der Aberration zu tun, der Zweck des optischen Designs ist die Korrektur der Aberration des optischen Systems. Es ist jedoch unmöglich und unnötig für irgendein optisches System, die Aberration auf Null zu korrigieren, es muss eine Restaberration vorhanden sein, eine unterschiedliche Restaberration hat eine unterschiedliche Abbildungsqualität. Also müssen die optischen Designer den zulässigen Wert und die Aberrationsformel verschiedener optischer Systeme kennen, so dass wir die Abbildungsqualität des optischen Systems durch die Größe der Restaberration beurteilen können.

Hyperion Optics wird als Sponsor des ersten asiatisch-pazifischen Workshops über gefangene Quantensysteme (APTQS) an dem Treffen der Sun Yay-Sen-Universität in Zhong Shan vom 8. bis 10. Dezember teilnehmen.

http://www.aptqs.com/




top


ZUHAUSE
ZUHAUSE
Sphärische Linsen
Sphärische Linsen

Singlet-Linse ist eine Linse, die aus einem reinen Einzelelement besteht, das als Grundelement für die Entwicklung optischer Systeme angesehen werden kann. Basierend auf dem Design von Optikingenieuren können mehrere Singlet-Linsen in einem optischen System mit anderen Optiken verwendet werden.


Als grundlegendes optisches Element werden Singlet-Linsen üblicherweise in der Konstruktion von Ingenieuren verwendet, und weitere Zusammenbauarbeiten für eine Vielzahl von Anwendungen, wie z. Bei Hyperion Optics decken unsere Fertigungsmöglichkeiten plankonvexe / konkaver, bikonkave, bikonvexe, positive und negative Meniskusschichten ab, die von vielen Varianten von optischem Glas und Quarzglas bis hin zu Kristall reichen. Mit unserer zuverlässigen Beschichtungstechnik können AR- oder V-Beschichtungen angewendet werden, um die Erwartungen zu erfüllen. Sonderbehandlung, zB Kantenschwärzung / Spezialverpackung / Etikettierung auf Anfrage.


Unsere Singlet Linsen Produktionskompetenz hilft unseren Kunden, ihre einzigartigen und innovativen Anwendungen wie Mikroskopie-Gerät, Durchmesser 2,5 mm ~ 3,5 mm Design, für Projektion / Beobachtung Anwendungen zu bauen, können wir liefern 180 + mm Durchmesser Singlet-Objektiv. Neben den normalen Singletlinsen mit sichtbarem Spektrum sind auch NIR / SWIR / MWIR / LWIR Linsen in unserem Werk erhältlich. Weitere Informationen finden Sie in unserer IR-Optik.


Für extrem präzise, ​​sensible Systemanforderungen, kontaktieren Sie uns für weitere Informationen, unsere Ingenieure sind mehr als glücklich, Ihr Design zu bewerten und unsere Erfahrungen der Herstellung helfen, die am besten geeigneten Toleranzen zu definieren.



Verschränkung Quelle
Verschränkung Quelle

Der parametrische Prozess besteht darin, dass das Photon den Quantenzustand des nichtlinearen Mediums bei der Wechselwirkung mit dem nichtlinearen Kristall nicht ändert, so dass der Energieimpuls zwischen den Photonen dieses Prozesses erhalten bleibt. Die parametrische Abwärtskonvertierung bezieht sich auf Hochenergiephotonen, die sich in zwei niederenergetische Photonen aufteilen, der Prozess der Präparation von verschränkten Photonenpaaren ist das im Labor gebräuchliche Verfahren, hohe Qualität der Lichtquelle wird ohne Löcher implementiert. Bell Ungleichheit zwischen Validierung und Stern der Verschränkung der Verteilung.


Unser System verwendet die nicht-kollineare Typ-I-Phasenanpassung, um verschränkte Photonenpaare zu erzeugen, und das nichtlineare Medium verwendet beta-bbo-Kristall. Für die Typ-I-Phasenanpassung des nicht kollinearen Lichts ist das untere Konversionslichtfeld die Konusfläche mit der Mitte der Pumpe und das untere Konversionsphoton hat die gleiche Polarisation und steht senkrecht zum Pumplicht (e-> o + o ).


Das Prinzip der Polarisationsverschränkung ist in der folgenden Abbildung dargestellt

principle of polarization entanglement


Annahme von zwei Stücken der gleichen Schnitt Typ I BBO Kristall, optische Achse ist vertikal und Gelenk zusammen, zum Beispiel, das erste Stück der optischen Richtung der Kristallachse und die Richtung der Pumpe ist definiert als die vertikale Ebene, das zweite Stück Kristall Die Richtung der optischen Achse und die Richtung der Pumpe sind als horizontale Ebene definiert, und zwei Teile der Richtung der optischen Kristallachse und der Winkel der Pumpe sind alle Theta. Wenn das Pumplicht eine vertikale Polarisation ist, ist der erste Kristall die e-Polarisation und die Phasenanpassungsbedingung des Typs I wird nur unter dem ersten Kristall umgewandelt, und das untere Umwandlungsfeld ist eine horizontale Polarisation. Wenn das Pumplicht eine horizontale Polarisation ist, wird nur der zweite Kristall umgewandelt, und das untere Umwandlungsfeld ist eine vertikale Polarisation. Wenn die Polarisationsrichtung der Pumpe 45 Grad beträgt, ist die Wahrscheinlichkeit der Umwandlung von zwei Kristallen gleich, und die zwei Prozesse sind kohärent. Wenn gesammelt und pumpenmitte symmetrisches Photonpaar in zwei Richtungen, sie in der Polarisationsverschränkung


Literatur: Ultrahelle Polarisationsquelle - verschränkte Photonen

 Literature: Ultrabright source of polarization - entangled photons



Gerät 1 ist eine 404-nm-Halbwellenplatte zum Einstellen der Pumpleistung.

Die Vorrichtung 2 ist ein 404 nm polarisierter Strahlteiler, der für die Abweichung verwendet wird.

Die Vorrichtung 3 ist eine 404-nm-Halbwellenplatte, die die Polarisation des Pumplichts auf 45 Grad dreht

Die Vorrichtung 4 ist 404 nm und eine Viertelwellenplatte, die verwendet wird, um die relative Phase zwischen der horizontalen Polarisation der Pumpe und der vertikalen Polarisation einzustellen, wodurch die Phase der Herstellung des verschränkten Zustands eingestellt wird.

Die Vorrichtung 5 ist eine Linse zum Fokussieren des Pumplichts auf den BBO-Kristall, um die Umwandlungseffizienz zu verbessern.

Die Vorrichtungen 6 und 8 werden verwendet, um Lichtwege zu reflektieren.

Die Vorrichtung 7 ist ein Typ-I-BBO-Kristall, der durch die zwei vertikalen BBO-Kristalle gebildet wird.

Die Vorrichtung 9 ist eine 808 nm-Halbwellenplatte, die zum Drehen der Polarisation des transformierten Photons verwendet wird.

Die Vorrichtung 10-12 ist eine Polarisationsmessvorrichtung, die eine Viertelwellenlängenplatte, eine Halbwellenplatte und einen Polarisationsstrahlteiler umfasst, die die willkürliche Polarisationsrichtung der Bloch-Kugel messen können.

Die Vorrichtung 13 ist ein Interferenzfilter, um das Hintergrundlicht herauszufiltern. Die Mittenwellenlänge beträgt 808 nm, FWHM = 5 nm

Die Vorrichtung 14 ist ein vierdimensionaler Koppler, der zum Sammeln der Parameter der optischen Faser verwendet wird.

Die Vorrichtung 15 ist eine Einzel- oder Multimode-Faser

Die Vorrichtung 16 ist die Lichtpunktaufzeichnungstafel, die zur zusätzlichen Einstellung des Lichts verwendet wird.


Quantenverschränkung ist eines der mysteriösesten Produkte der Quantentheorie und gleichzeitig die Kernquelle der Quanteninformationstechnologie. Eigenschaften der Verschränkung ist sehr seltsam, dass, wenn Sie eines der Teilchen beobachtet wurden, wäre sofortige Wirkung auf einen anderen Zustand von Teilchen, der Effekt war sofort, eine lokalisierte, als "gruselige Aktion in einer Entfernung" bekannt. Konzept der Quantenverschränkung, wie es Einstein 1935 vorgebracht hat, aber er ist mit dieser Art von Rolle auf Distanz nicht einverstanden, deshalb denkt er, dass die Quantentheorie nicht perfekt ist, man kann einfachere lokale Erklärungen finden, nämlich das Verborgene variable Theorie. Wie man die Existenz dieser Superdistanz im Experiment verifizieren konnte, wurde erst 1964 gelöst.

Die Bell-Ungleichheitsform ist:

S = E (A, B) + E (A ', B) + E (A, B') - E (A ', B') ≤ 2

Wo A, A, B und B die vier mechanischen Operatoren darstellen, sind die Eigenwerte plus oder minus 1, und E ist der statistische Mittelwert. Wenn diese Ungleichheit verletzt wird, kann die Existenz der Superdistanz bewiesen werden. Bei der Vorbereitung des verschränkten Zustandes für können vier Messoperatoren wählen:

Wo X, Z ist der Pauli-Operator.

Im Experiment haben wir die Polarisationsrichtung des Photons gemessen, nämlich die Projektionsrichtung zweier Eigenzustände des Pauli-Operators. Zum Beispiel in der Ungleichheit


ein resp. A, b zwei Eigenmoden, N die Koinzidenzzählung für die Messrichtung.



Asphere Linsen
Asphere Linsen


Optical Machining Centers


Aufgrund des komplexeren Oberflächenprofils einer Asphäre, die optische Aberrationen im Vergleich zu der einfachen Linse signifikant reduziert oder eliminiert, haben asphärische Linsen mindestens eine Oberfläche, die keine echte Kugel ist. Sie wurde in der optischen Entwurfsphase der Linse weiter ausgenutzt.



Die Verwendung von Asphären, um ein viel komplexeres sphärisches System mit mehreren Elementen zu ersetzen, führt zu dem Ergebnis, dass die optische Vorrichtung kompakter, leichter, lichtdurchlässiger und in bestimmten Fällen kostengünstiger als die sphärische Mehrlinsenkonstruktion sein kann.



Bei Hyperion Optics sind wir mit der Optotech Asphären-Maschine ausgestattet, die unseren Kunden einen konturendeterministischen Mikroschleif-Service (CDMG) bietet und die Genauigkeit und Wiederholbarkeit einer computer-numerisch gesteuerten Maschine nutzt, um die optische Form zu schleifen. Wir beginnen mit dem Schleifen der am besten geeigneten Kugel, um das Schüttgut zu entfernen und die asphärische Form von Kante zu Mitte in das optische Material zu formen. Typische Materialien, die für unsere Herstellungsmöglichkeiten verfügbar sind, sind optisches Glas, ZnSe, ZnS, BaF2, GaAs und Chalcogenidglas . Wir akzeptieren auch von Kunden gelieferte Materialien.


Optische Bearbeitungszentren:


  • Kapazitäten von 5mm bis 400mm
  • 1000 bis 24.000 U / min Werkzeugspindel
  • Automatische Kurvenkorrektur
  • Werkzeug- und Werkstückprüfsystem
  • Doppelte Werkzeugspindeln Option



Nach einer solchen Herstellungsprozedur gibt es keine zusätzlichen Investitionen in Werkzeuge und Bearbeitungsvorrichtungen für kugelförmige Substrate und Vorbereitung, was den Kunden einen schnellen und produktiven Start in den Zeitplan ermöglicht. Mit dem asphärischen Teilgrund wird die Profilmessermessung durchgeführt und die gemessenen Daten an den Polierer übertragen. In unserem Polierprozess können unsere erfahrenen Bediener den Asphärenformfehler innerhalb von 1 Mikron steuern (abhängig vom Durchmesser der Teile).

Hyperion Optics schätzt jede einzelne von den Kunden gebotene Möglichkeit; unsere typische MOQ ist zwei Stücke für die optische Leistung Genehmigung Zweck auf Kundenseite; Unser Fast-Asphere-Prototyping hat sich zu einem unserer beliebtesten Services für LRIP-Projekte mit Kundenvorteilen entwickelt. Wir können Kugel- und Asphärenteile gleichzeitig für das Objektiv- oder Okulardesign des Kunden verarbeiten, wodurch ein zuverlässiges Timeline-Management gewährleistet wird, das die strengen Timing-Anforderungen von LRIP erfüllt. In der Zwischenzeit bieten wir auch ein Beschichtungspaket mit wettbewerbsfähigen Preisen für dieses Rapid-Prototyping-Konzept an.


Unser Rapid Asphäric Prototyping / LRIP Service beinhaltet:

1. Wenn asphärische Standardbauteile nicht perfekt in Ihr System passen, kann Hyperion Optics die asphärischen Linsen von Precision durch optische Anforderungen auf Systemebene entwerfen und herstellen.

2. Zum Drucken entwickelt, fertigt Hyperion Optics asphärische Linsen und erstellt einen Inspektionsbericht für Ihren Druck.

3.Reverse Engineering basierend auf Proben, die Sie zur Verfügung stellen, führt Hyperion Optics eingehende Kartierung und optische Leistungsprüfung entweder auf asphärische Linsen oder Linsensystem-Produkte, Redesign und Optimierung einschließlich Herstellung und Montage.

Wenden Sie sich noch heute an einen unserer Sphärenexperten und finden Sie heraus, welche Hyperion Optics Ihnen bei Ihren Projekten helfen kann.

Finden Sie noch asphärische Linsenhersteller ? Hinterlassen Sie uns jetzt eine Nachricht.


Asphere Lens manufacturing



Manufacturing Limits for Aspheric Surfaces

Based on Form Error Tolerance

Form Error > 2μm Lower Resolution Profilometry (2-D)1

Attribute

Minimum

Maximum

Diameter (mm)

3

250

Local Radius (mm)

-8 (Concave)

Sag (mm)

0

502

Departure (mm)

0.01

20

Included Angle (°)

0

120


Form Error 0.5 – 2μm Higher Resolution Profilometry (2-D)1

Attribute

Minimum

Maximum

Diameter (mm)3

3

250

Local Radius (mm)

-12 (Concave)

Sag (mm)

0

252

Departure (mm)

0.01

20

Included Angle (°)

0

150


Form Error < 0.5μm Interferometry with Stitching (3-D)

Attribute

Minimum

Maximum

Diameter (mm)3

3

250

Local Radius (mm)

-13 (Concave)

Sag (mm)

0

252,4

Departure (mm)

0.002

1

Included Angle (°)

0

120+5




Achromatische Zylinderlinsen
Achromatische Zylinderlinsen

Achromatic cylindrical lenses


Achromatische Zylinderlinsen sind ideal zur Beseitigung von sphärischer und chromatischer Aberration in der Bildebene, beispielsweise können monochromatische Lichtquellen achromatische Zylinderlinsen im Vergleich zu Singulett einen 50-90% kleineren Fleck bilden.


Für strengste Laser- oder Bildgebungsanwendungen, die zylindrische Komponenten beinhalten, wie anamorphotische Projektion, anamorphotische Photographie und achromatische zylindrische Linsen, werden eingeführt. Hyperion Optics kann auf der Basis von kundenspezifischen doppel- oder triplett-achromatischen, zylindrischen Kittlinsen mit einem Zentrierausrichtgerät mit UV-Aushärteeinheit zur präzisen Verarbeitung und Prüfung gleichzeitig fertigen. Jedes Singulett wird vor dem Kleben vollständig inspiziert.


anamorphic lenses


Wir sind in der Lage, bis zu 150 mm im Durchmesser mit zuverlässigen Antireflexbeschichtungen zu produzieren, wobei die Zentrierung streng kontrolliert wird auf optische Kantenvorrichtung, und Oberflächengenauigkeit wird auf Zygo definiert. Außerdem helfen wir Kunden, chinesische CDGM- oder NHG-Entsprechungen in achromatischem zylindrischem Design zu übernehmen. Dies ist eine besonders flexible Lösung in LRIP-Gehäusen.


Bitte beachten Sie unsere anamorphotischen Linsen für weitere Informationen. Wenn Sie sich in der Phase der Entwicklung eigener anamorphotischer Linsen befinden, zögern Sie nicht, sich an einen unserer Optikingenieure zu wenden, um eine kostenlose Beratung zu erhalten, um einen Assistenten aus der Fertigungsperspektive zu erhalten. Sprechen Sie mit einem unserer erfahrenen Techniker für weitere Details.


AchromaticCylindrical Lenses

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Size Tolerance Length/Width(mm)

+0/-0.30

+0/-0.25

+0/-0.25

Diameter (mm)

+0/-0.15

+0/-0.10

±0.025

Wedge (along axis)

5 mrad

3 mrad

1 mrad

Focal Length Tolerance (%)

±2%

±2%

±1%

Cosmetic(MIL-C-13830A)

80-50

60-40

10-5

Irregularity (Lambda @ 632.8nm)

1 L

1/2 L

1/10 L

Centration (Arc min)

<5'

<3'

<1'

Coating (T% avg)

99%

99.5%

99.5%

Materials

Optical Glasses Depends On Design



Optische Kuppel
Optische Kuppel

Glass domes design


Glaskuppeln werden häufig für kommerzielle Anwendungen verwendet, die eine schützende Grenze zwischen verschiedenen Umgebungen erfordern; Kuppeln fungieren als Fenster und bieten Schutz für elektronische Sensoren oder Detektoren, ohne das Sichtfeld zu beeinträchtigen.


Die Kuppeln, die aus zwei parallelen optischen Oberflächen bestehen, haben keinen optischen Effekt auf den optischen Weg des Designs. Im Blei-Element in einem optischen System ist eine Kuppel der Umgebung ausgesetzt, N-BK7 ist eine gute Wahl für Anwendungen im sichtbaren bis nahen Infrarotbereich, die Wind- und Regenerosion standhalten. In der Regel in Einweg-Verteidigungsanwendungen und Meeresforschung. Formen können von Hemisphäre zu benutzerdefinierte Größe mit Beschichtungen variieren.


Bei Hyperion Optics haben wir eine strenge Kontrolle der Wanddickenvariation, indem wir die zuverlässigsten deterministischen CNC-Werkzeugmaschinen verwenden. Wir schleifen und polieren optisches Glas, Quarzglas und Zinksulfid für Anwendungen von sichtbar bis Infrarot.


Optical Glass Dome


N-BK7 und H-K9L Kuppeln: N-BK7 Kuppeln sind direkt ab Lager verfügbar und werden hauptsächlich in meteorologischen Anwendungen eingesetzt. BK7 bietet eine hervorragende Übertragung von 300nm bis zu 2μm. BK7 ist ein relativ hartes Material mit ausgezeichneter chemischer Beständigkeit. Unsere kundenspezifischen BK7-Dome sind praktisch frei von Blasen und Einschlüssen, wodurch sie perfekt für sichtbare Anwendungen mit hoher Leistung geeignet sind.


UV-Quarzglas-Domes: Für Anwendungen im tieferen UV-Bereich bieten wir eine Reihe von UV-Quarzglas-Domes an. Fused Silica-Dome werden üblicherweise in Unterwasseranwendungen bei extrem hohen Drücken verwendet. Unser Corning 7890 2G und das Spectrosil 2000 Quarzglas bieten beide eine Transmission von über 85% bei Wellenlängen von nur 185 nm.


Zinksulfiddome: Für Infrarotanwendungen können wir Saphirkuppeln anbieten. Saphir ist ein extrem hartes Material mit einer Transmission von über 80% im 2-5μm Wellenlängenbereich. Wie Quarzglas ist Saphir in der Lage, extremen Drücken zu widerstehen und ist somit das perfekte Material für Unterwasserkamera- und Infrarot-Lenkwaffenanwendungen.


Werksstandard - Kontaktieren Sie uns für die Herstellung von Grenzwerten oder kundenspezifischen Spezifikationen


  • Material: BK7 und mehr
  • Durchmesser: 20 ~ 300mm
  • Wandstärke> 1mm (Durchmesser20)
  • Oberflächengenauigkeit: 3Lambda
  • Maßtoleranz: +/- 0,1 mm
  • scratchen & graben: 60/40
  • CA: 145 + 0 / -0,05 mm
  • Radius: R1 = 76mm, R2 = 80mmDome müssen Winkelübertragungen> = 93% zwischen Einfallswinkeln von ± 25 Grad liefern


Bandpassfilter
Bandpassfilter

Bandpass Filter

Bandpassfilter können ein Band von monochromatischem Licht trennen, die ideale Durchlässigkeit des Bandpassfilters über die Bandbreite beträgt 100%, während die tatsächliche Bandpassfilter-Durchlassbandbreite nicht das ideale Quadrat ist. Das eigentliche Bandpassfilter hat im Allgemeinen eine Mittenwellenlänge & lgr; 0, eine Durchlässigkeit T0, eine Halbwertsbreite des Durchlassbandes (FWHM, eine Distanz zwischen zwei Positionen, wo die Durchlässigkeit im Durchlassband die Hälfte der Spitzendurchlässigkeit beträgt), den Sperrbereich und andere Schlüsselparameter zu beschreiben.


Band pass filter


Das Bandpassfilter ist in Schmalbandfilter und Breitbandfilter unterteilt.

Im Allgemeinen wird eine sehr schmale Bandbreite oder eine hohe Abschneide-Steilheit das Produkt schwieriger zu verarbeiten machen; mittlerweile ist auch die Durchlassbanddurchlässigkeit und die Grenztiefe ein widersprüchlicher Indikator

Die Bandpassfilter von Hyperion Optics bestehen aus einem Stapel gleich beabstandeter dielektrischer Schichten. Die Anzahl der Schichten und Dicken wird mit einer ausgezeichneten Abschneidetiefe (typischerweise bis zu OD5 oder höher), einer besseren Steilheit und einer hohen Durchlässigkeit (70% Schmalband, 90% Breitband) berechnet.


Anwendungen:

1. Fluoreszenzmikroskopie

2. Ramanfluoreszenzdetektion

3. Test der Blutkomponenten

4. Erkennung von Lebensmitteln oder Fruchtzubereitungen

5. Analyse der Wasserqualität

6. Laserinterferometer

7. Roboterschweißen

8. Astronomisches Teleskop Beobachtung Himmelsnebel

9. Laser rangierend und so weiter

 Band-pass filter wavelength

 Band-pass filter wavelength


Chalkogenidlinsen
Chalkogenidlinsen

Chalcogenide glass

Chalkogenidglas enthält ein oder mehrere Chalkogene (Schwefel, Selen und Tellur, jedoch ohne Sauerstoff). Chalkogenid-Komponenten werden in verschiedenen IR-Anwendungen wegen ihrer ausgezeichneten Breitbanddurchlässigkeit (3-5μm, 8-12μm) mit zuverlässiger Bearbeitbarkeit populär, die sich von Oxiden ziemlich unterschiedlich verhalten; Besonders niedrige Bandlücken helfen optischen Designern, flexiblere IR-Lösungen einzuführen.


Basierend auf der IR-Materialverarbeitungsfähigkeit von Hyperion Optics stellen wir nun unsere Komponenten der Chalkogenide-Glasfamilie vor, die mit den fortschrittlichsten Fertigungsgeräten ausgestattet sind. Hyperion Optics liefert hochwertige Chalkogenid-Komponenten wie andere IR-Materialien. Unser Chalkogenid-Materialbestand reicht von Schott IRG22, IRG23, IRG24, IRG25, IRG26; Darüber hinaus, wie unsere Partnerschaft mit China basierte Material Anbieter HUBEI NEW HUAGUANG (bekannt als NHG) Material Technology Co., Ltd ,. Wir liefern auch Chalcogenide-Komponenten mit ihren chinesischen Pendants, was für unseren potenziellen Kunden eine sehr kostengünstige Lösung darstellt, sei es ein Konzeptgenehmigungsprojekt oder ein Serienszenario.

Hyperion Optics


NHG führte sieben Kategorien von Chalcogenid-Materialien für Designer und Hersteller ein, nämlich IRG201, IRG202, IRG203, IRG204, IRG205, IRG206, IRG207, mit tatsächlich getestetem Brechungsindex und Durchlässigkeit im Wellenlängenbereich von 0,8μm bis zu 20μm verfügbaren Daten. Download HUBEI NEW HUAGUANG Material Technologie NHG Marke Chalkogenid Glas Zemax NHG2016.agf und Brechungsindex, Transmissionsdaten hier, finden Sie heraus, wie dies für Ihre eigene Anwendung funktionieren würde. Hyperion Optics bietet vollständige technische Unterstützung während der gesamten Projektentwicklungsphase hinsichtlich der Materialauswahl sowie der anwendbaren Fertigungstoleranzen gemäß Ihrer Toleranzanalyse.


 Chalcogenide materials


Hyperion Optics bietet kundenspezifische Chalkogenide Glaskugelkomponenten für komplexe IR-Systeme mit strengen Qualitätskontrollen. Bitte sprechen Sie mit einem unserer Experten, um herauszufinden, wie Hyperion Optics Ihnen heute mit Ihrer eigenen Chalkogenide-Komponentenlösung helfen kann.


Chalcogenide Lenses

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Diameter Tolerance(mm)

+0/-0.20

+0/-0.15

+0/-0.025

Center Thickness(mm)

±0.20

±0.15

±0.025

Radius (%)

±2%

±1.5%

±1%

Focal Length Tolerance (%)

<3%

<1.0%

<1.0%

Cosmetic(MIL-C-13830A)

80-50

60-40

40-20

Figure Tolerance in λ(Pow/irreg)

5 - 2

2 - 1

1 - 1/2

Centration (Arc min)

5'

3'

1'

Coating (R% avg)

1.5% @ 3~5µm or 8~12µm

Materials

Chalcogenide Glass


* Darüber hinaus können wir eine DLC-Beschichtung auf Chalkogenid-Linsen anwenden. Rufen Sie uns an oder schreiben Sie uns heute zur Beratung!
Bitte überprüfen oder laden Sie die IRG-Materialdaten und den NHG-Glaskatalog herunter, um detaillierte technische Informationen zu erhalten:

Zementierter Prisma-Würfel
Zementierter Prisma-Würfel

Cemented Prism Cube


Hyperion Optics ist Spezialist für die Herstellung von kundenspezifischen Prismen, während wir auch in der Lage sind, Prismen in kundenspezifischer Ausführung präzise zu pressen.


Von der einfachen Bi-Prisma-Verklebung bis hin zur Mehrfachzementierung von Elementen bieten wir einen detaillierten Prüfbericht bezüglich der wichtigsten Spezifikationen wie Winkel, Oberflächengenauigkeit und Schichtmessung. Lassen Sie uns mit Ihrem eigenen kundenspezifischen Bonding-Design helfen.


Achromatische Doublet Linsen
Achromatische Doublet Linsen

Achromatic Doublet Lens


Bei Hyperion Optics bieten wir unseren Kunden mit jahrzehntelangen Fertigungserfahrungen eine große Anzahl achromatischer Linsen für ihre Anwendungen in verschiedenen Präzisionsgüten. Bitte überprüfen Sie den oertesten Plattenradius, der online zum Download zur Verfgung steht, um Ihre Kosten auf dem optischen achromatischen optischen Dublettlinsen- Design zu sparen. Gerade bei kostensensitiven Designs sorgt unsere Serienproduktion immer für eine zufriedenstellende Preislösung.


Da optische Entwickler häufig Dubletten verwenden, die einen größeren Spielraum zur Beseitigung von chromatischen und sphärischen Aberrationen bieten. Wir bieten auch ausgezeichnete Vorschläge für die Auswahl des Glasmaterials in der individuellen Gestaltung, da wir die Wichtigkeit der Brechzahlgenauigkeit in der Materialauswahlstufe trotz der Entwurfsdaten in der Software unterscheiden.


Bei bestimmten Herstellern von Flintglas kann es generell sein, dass bestimmte Zerfließeigenschaften von Glas zu kosmetischen Fehlern nach dem Polieren führen oder sogar die Übertragung nach dem Beschichten beeinträchtigen. Lassen Sie uns helfen, ein solches Problem in Ihrem Designprozess zu vermeiden.



COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Diameter Tolerance(mm)

±0.05

±0.03

±0.0125

Center Thickness(mm)

±0.01

±0.03

±0.025

Radius (%)

±1%

±0.5%

±0.3%

Focal Length Tolerance (%)

±3%

±1%

±0.5%

Cosmetic(MIL-C-13830A)

100-80

40-20

10-5

Figure Tolerance in λ(Pow/irreg)

3 - 1

2 - 1/4

1 - 1/10

Centration (Arc min)

6

<3

<1

Dia. To Thick Ratio

9~50:1

Coating (T% avg)

96-98%

99%

99.5%

Materials




Für extrem präzise, ​​sensible Systemanforderungen, kontaktieren Sie uns für weitere Informationen, unsere Ingenieure sind mehr als glücklich, Ihr Design zu bewerten und unsere Erfahrungen der Herstellung helfen, die am besten geeigneten Toleranzen zu definieren.


Borosilikat Windows
Borosilikat Windows

Borosilikat-Fenster sind ideal für Anwendungen mit hohen Temperaturen und rauen Umgebungen. Borosilicat-Fensterprodukte können aufgrund ihrer ausgezeichneten Stoß- und Wärmebeständigkeitseigenschaften unter verschiedenen Umgebungsbedingungen plan bleiben.


types of Borosilicate Windows


Anders als herkömmliches Borosilicat, das flach gezogen wird, wird es durch eine Float-Technik hergestellt, die eine überlegene Oberflächenflachheit - typischerweise 4 - 6 λ pro Inch, ergibt. Weitere Informationen zu den Materialeigenschaften finden Sie in der offiziellen Broschüre von Schott.


Borosilicate Windows


Hyperion Optics bestellt direkt von Schott, bietet zwei Grade von kundenspezifischen Borosilikat- oder gleichwertigen Fenstern, Float-Qualität, die aus Standard-Float-Plattenmaterial und polierter Qualität geschnitten werden, die je nach Anwendungserfordernis für eine bessere Ebenheit und Oberflächenqualität weiter poliert werden. Wir haben unsere Standard-und benutzerdefinierte optische Fenster für Filter, erste Oberflächenspiegel, Schutz Windows Dienstprogramm zur Verfügung gestellt.


Borosilicate Windows design


Bitte überprüfen sie unsere präzision grad und dicke verfügbar.


Standard Thickness

CT (mm) Tol (mm)

CT (mm) Tol (mm)

0.70 ± 0.05

8.00 ± 0.30

1.10 ± 0.05

9.00 ± 0.30

1.75 ± 0.05

11.00 ± 0.30

2.00 ± 0.05

13.00 ± 0.30

2.25 ± 0.10

15.00 ± 0.50

2.75 ± 0.10

16.00 ± 0.50

3.30 ± 0.20

18.00 ± 0.50

3.80 ± 0.20

19.00 ± 0.50

5.00 ± 0.20

20.00 ± 0.70

5.50 ± 0.20

21.00 ± 0.70

6.50 ± 0.20

25.40 ± 1.00

7.50 ± 0.30



Polished Borosilicate Windows

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Diameter Tolerance(mm)

±0.05

±0.03

±0.0125

Center Thickness(mm)

±0.01

±0.03

±0.025

Parallelism (Arc min)

6

<3

<1

Cosmetic(MIL-C-13830A)

100-80

40-20

10-5

Figure Tolerance inλ(Pow/irreg)

3 - 1

2 - 1/4

1 - 1/10

Coating (T% avg)

96-98%

99%

99.5%

Materials

Borosilicate Glass


IRG 202 Datenblatt
IRG 202 Datenblatt
KTP Kristall
KTP Kristall

KTP crystal design


KTP-Kristalle werden hauptsächlich als nichtlineare Kristalle zur Frequenzverdopplung von Festkörper-Nd: YAG-Kristallen oder Nd: YVO4-Kristalllasern verwendet, da sie große nichtlineare optische Koeffizienten, große Winkelbandbreite und kleinen Walk-Off-Winkel, breite Temperatur und spektrale Bandbreite aufweisen. KTP-Kristall hat auch einen hohen elektrooptischen (EO) -Koeffizienten und eine niedrige Dielektrizitätskonstante und eine große Gütezahl, diese Merkmale machen ihn auch weit verbreitet in der elektrooptischen Anwendung.


Vorteile von KTP Crystal:


  • Große nichtlineare optische (NLO) Koeffizienten
  • Große Winkelbandbreite und kleiner Walk-Off-Winkel
  • Breite Temperatur und spektrale Bandbreite
  • Hoher elektrooptischer (EO) Koeffizient und niedrige Dielektrizitätskonstante
  • Große Leistungszahl für einen optischen Wellenleitermodulator
  • Nicht hygroskopisch, gute chemische und mechanische Eigenschaften


Spezifikationen

Fähigkeiten von KTP Crystal:

Blende: 2x2 ~ 10x10mm

Länge: 0.1 - 20mm

Schneidewinkel q und f: Bestimmt durch verschiedene Arten der Homon Generation

Phasenanpassungstyp: Typ I oder Typ II

Konfiguration beenden: Plano / Plano oder Brewst / Brewst oder Angegeben


Spezifikationen von KTP Crystal:

Winkeltoleranz: Δθ <± 0,5 °; Δφ <± 0,5 °

Maßtoleranz: (W ± 0,1 mm) x (H ± 0,1 mm) x (L + 0,2 mm / -0,1 mm)

Ebenheit: <& lambda; / 8 bei 633 nm

Oberflächenqualität: 10/5 Scratch / Dig

Parallelität: <20 Bogensekunden

Rechtwinkligkeit: <5 Bogenminuten

Wellenfrontverzerrung: <λ / 8 bei 632,8 nm

Clear Aperture: Zentral 95%

Fase: 0,15 x 45 °

Beschichtung: a) * S1, S2: AR bei 1064 nm R <0,1% und 532 nm R <0,25%

b) * S1: HR @ 1064 nm R> 99,8% & HT @ 808 nm T> 95%

S2: AR @ 1064 nm R <0,1% & 532 nm R <0,25%

ZnSe Fokussierlinsen
ZnSe Fokussierlinsen

ZnSe focusing lenses


Hyperion Optics liefert serienmäßige ZnSe-Fokussierungslinsen. Bitte wählen Sie aus den folgenden Spezifikationen.


Spezifikationen

Durchmessertoleranz + 0 / -0.13mm

Dicke Toleranz ± 0,25 mm

FL Toleranz <± 2%

Zentrierung <3 Bogenminuten

Blendenöffnung> 90%

Oberflächengröße <& lgr; / 2 pro 1 "Dia@632.8 nm

Oberflächenqualität 40-20 scratchen und graben

AR / AR-Beschichtung R <0,15% pro Oberfläche bei 10,6 um



Part No.

Type

Diameter (mm)

FL(inch)

ET(mm)

1-5-ET2.5

Meniscus

25.4

5.0

2.5

LZM-1.1-1.5-ET5

Meniscus

27.9

1.5

5.0

LZM-1.1-2.5-ET2.3

Meniscus

27.9

2.5

2.3

LZM-1.1-2.5-ET3

Meniscus

27.9

2.5

3.0

LZM-1.1-2.5-ET4.2

Meniscus

27.9

2.5

4.2

LZM-1.1-2.5-ET6

Meniscus

27.9

2.5

6.0

LZM-1.1-3.75-ET2

Meniscus

27.9

3.7

2.0

LZM-1.1-3.75-ET4.2

Meniscus

27.9

3.7

4.2

LZM-1.1-5-ET2.7

Meniscus

27.9

5.0

2.7

LZM-1.1-5-ET4.2

Meniscus

27.9

5.0

4.2

LZM-1.1-5-ET5.1

Meniscus

27.9

5.0

5.1

LZM-1.1-5-ET6

Meniscus

27.9

5.0

6.0

LZM-1.1-7.5-ET6

Meniscus

27.9

7.5

6.0

LZM-1.1-10-ET2.9

Meniscus

27.9

10.0

2.9

LZM-1.5-2.5-ET3

Meniscus

38.1

2.5

3.0

LZM-1.5-2.5-ET6

Meniscus

38.1

2.5

6.0

LZM-1.5-2.5-ET7.3

Meniscus

38.1

2.5

7.3

LZM-1.5-3.75-ET6

Meniscus

38.1

3.7

6.0

LZM-1.5-3.75-ET7

Meniscus

38.1

3.7

7.0

LZM-1.5-3.75-ET7.4

Meniscus

38.1

3.7

7.4

LZM-1.5-3.75-ET9

Meniscus

38.1

3.7

9.0

LZM-1.5-5-ET2.4

Meniscus

38.1

5.0

2.4

LZM-1.5-5-ET3

Meniscus

38.1

5.0

3.0

LZM-1.5-5-ET4

Meniscus

38.1

5.0

4.0

LZM-1.5-5-ET6

Meniscus

38.1

5.0

6.0

LZM-1.5-5-ET7.3

Meniscus

38.1

5.0

7.3

LZM-1.5-5-ET7.4

Meniscus

38.1

5.0

7.4

LZM-1.5-5-ET7.8

Meniscus

38.1

5.0

7.9

LZM-1.5-5-ET9

Meniscus

38.1

5.0

9.0

LZM-1.5-7.5-ET3

Meniscus

38.1

7.5

3.0

LZM-1.5-7.5-ET6

Meniscus

38.1

7.5

6.0

LZM-1.5-7.5-ET7.3

Meniscus

38.1

7.5

7.3

LZM-1.5-7.5-ET7.4

Meniscus

38.1

7.5

7.4

LZM-1.5-7.5-ET7.9

Meniscus

38.1

7.5

7.9

LZM-1.5-7.5-ET9

Meniscus

38.1

7.5

9.0

LZM-1.5-7.5-ET10

Meniscus

38.1

7.5

10.0

LZM-1.5-8.85-ET7.4

Meniscus

38.1

8.8

7.4

LZM-1.5-10-ET7.36

Meniscus

38.1

10.0

7.4

LZM-1.5-10-ET9

Meniscus

38.1

10.0

9.0

LZM-2-3.75-ET9.6

Meniscus

50.8

3.7

9.6

LZM-2-5-ET7.8

Meniscus

50.8

5.0

7.8

LZM-2-5-ET8

Meniscus

50.8

5.0

8.0

LZM-2-5-ET9.6

Meniscus

50.8

5.0

9.6

LZM-2-5-ET11

Meniscus

50.8

5.0

11.0

LZM-2-7.5-ET3.5

Meniscus

50.8

7.5

3.5

LZM-2-7.5-ET8

Meniscus

50.8

7.5

8.0

LZM-2-7.5-ET9.6

Meniscus

50.8

7.5

9.6

LZM-2-10-ET9.6

Meniscus

50.8

10.0

9.6

LZM-2-12.5-ET9.65

Meniscus

50.8

12.5

9.7

LZM-2.5-7.5-ET11

Meniscus

63.5

7.5

11.0

LZ-1-1.5-ET3

PO/CX

25.4

1.5

3.0

LZ-1-2-ET3

PO/CX

25.4

2.0

3.0

LZ-1-2.5-ET3

PO/CX

25.4

2.5

3.0

LZ-1-3-ET3

PO/CX

25.4

3.0

3.0

LZ-1-4-ET3

PO/CX

25.4

4.0

3.0

LZ-1-5-ET3

PO/CX

25.4

5.0

3.0

LZ-1-10-ET3

PO/CX

25.4

10.0

3.0

LZ-1-12.5-ET4.8

PO/CX

25.4

12.5

4.8

LZ-1-15-ET4.8

PO/CX

25.4

15.0

4.8

LZ-1.1-5-ET3

PO/CX

27.9

5.0

3.0

LZ-1.1-5-ET4

PO/CX

27.9

5.0

4.0

LZ-1.1-5-ET6

PO/CX

27.9

5.0

5.0

LZ-1.1-7.5-ET4

PO/CX

27.9

7.5

4.0

LZ-1.1-7.5-ET6

PO/CX

27.9

7.5

6.0

LZ-1.5-2.5-ET7.4

PO/CX

38.1

2.5

7.4

LZ-1.5-3.5-ET3

PO/CX

38.1

3.5

3.0

LZ-1.5-3.63-ET7.2

PO/CX

38.1

3.6

7.2

LZ-1.5-3.75-ET3

PO/CX

38.1

3.7

3.0

LZ-1.5-3.75-ET7.4

PO/CX

38.1

3.7

7.4

LZ-1.5-5-ET4

PO/CX

38.1

5.0

4.0

LZ-1.5-5-ET6

PO/CX

38.1

5.0

6.0

LZ-1.5-5-ET7.4

PO/CX

38.1

5.0

7.4

LZ-1.5-5-ET7.6

PO/CX

38.1

5.0

7.6

LZ-1.5-5-ET7.8

PO/CX

38.1

5.0

7.8

LZ-1.5-5-ET8

PO/CX

38.1

5.0

8.0

LZ-1.5-5.13-ET7.1

PO/CX

38.1

5.1

7.1

LZ-1.5-7.5-ET2.5

PO/CX

38.1

7.5

2.5

LZ-1.5-7.5-ET4

PO/CX

38.1

7.5

4.0

LZ-1.5-7.5-ET6

PO/CX

38.1

7.5

6.0

LZ-1.5-7.5-ET7.4

PO/CX

38.1

7.5

7.4

LZ-1.5-7.5-ET7.6

PO/CX

38.1

7.5

7.6

LZ-1.5-7.5-ET7.8

PO/CX

38.1

7.5

7.8

LZ-1.5-7.5-ET8

PO/CX

38.1

7.5

8.0

LZ-1.5-7.63-ET8

PO/CX

38.1

7.6

8.0

LZ-1.5-15-ET8

PO/CX

38.1

15.0

8.0

LZ-2-5-ET7.9

PO/CX

50.8

5.0

7.9

LZ-2-5-ET8

PO/CX

50.8

5.0

8.0

LZ-2-5-ET9.6

PO/CX

50.8

5.0

9.6

LZ-2-5.18-ET9.65

PO/CX

50.8

5.2

9.7

LZ-2-7.5-ET7.4

PO/CX

50.8

7.5

7.4

LZ-2-7.5-ET7.8

PO/CX

50.8

7.5

7.8

LZ-2-7.5-ET8

PO/CX

50.8

7.5

8.0

LZ-2-7.5-ET9.6

PO/CX

50.8

7.5

9.6

LZ-2-7.5-ET9.65

PO/CX

50.8

7.5

9.7

LZ-2-8.75-ET7.8

PO/CX

50.8

8.7

7.8

LZ-2-8.75-ET8.5

PO/CX

50.8

8.7

8.5

LZ-2-10-ET7.8

PO/CX

50.8

10.0

7.8

LZ-2-10-ET7.9

PO/CX

50.8

10.0

7.9

LZ-2-10-ET9.6

PO/CX

50.8

10.0

9.6

LZ-2-10.08-ET9.9

PO/CX

50.8

10.1

9.9

LZ-2.5-8.75-ET9.7

PO/CX

63.5

8.7

9.7

LZ-2.5-10-ET9.6

PO/CX

63.5

10.0

9.6

LZ-2.5-10-ET9.9

PO/CX

63.5

10.0

9.9

Calciumfluorid asphärische Komponenten
Calciumfluorid asphärische Komponenten

Hyperion Optics stellt asphärische Linsen aus CaF2 zu wettbewerbsfähigen Preisen vor. Speziell für Low-Volume-Prototyping-Projekte. Wir sind in der Lage, 0,2-0,3 Mikron PV für die asphärische Oberflächenpräzision zu erreichen. Profilbericht kann bereitgestellt werden.


Calcium Fluoride Aspherical Components

Objektive für Mikroskopobjektive (Standard)
Objektive für Mikroskopobjektive (Standard)
LWIR Standard-Datenblätter
LWIR Standard-Datenblätter
KOMPONENTEN
KOMPONENTEN


Hyperion Optics ist ein führender chinesischer Optiklieferant für Photonikprodukte einschließlich optischer Komponenten, Linsensysteme und opto-mechanischer Baugruppen in UV-, Sichtbar-, NIR- und SWIR-Anwendungen.


Wir von Hyperion Optics bieten eine breite Palette von Dienstleistungen für die Herstellung von Elementen an, die nach Ihren Erwartungen gefertigt werden. Unsere Produktionskapazität ermöglicht es uns, Ihren Produktmaterial-Mix von UV-Band bis IR-Band zu erfüllen.


Wenn Ihr Design mit dem Compound-Komponenten-Mix wie asphärischen Oberflächen, Dublett, Triplett für High-End-Anwendungen, egal ob optisches Glas oder IR-Material kombiniert wird, ist Hyperion Optics eine Ihrer besten Wahl, um die kompliziertesten Elemente zu handhaben . Durch die Auswahl von Hyperion Optics können Sie die Entwicklungsverwaltung und -steuerung verbessern.


Neben High-Speed-Polishing-Technik, unsere Linse / Windows-Herstellung hält auch einen traditionellen Polierprozess für Prototyping mit relativ kleinen Volumen 2-5 Stück, für die Kunden die optische Performance-Genehmigung. Asphärisches Formen und Polieren sind auch für kleinvolumige Produktionspläne verfügbar.


Hyperion Optik hat Zygo Interferometer und Profiler, auch mit der Fähigkeit der Übertragung Test auf der Komponente ausgestattet. Mit unserer fortschrittlichen Messtechnik-Laborfähigkeit können wir vielversprechende Qualitätsprodukte liefern und die Bedürfnisse unserer Kunden erfüllen. Erste optische Designberatung ist kostenlos.


Unsere herausragenden Komponenten-Dienstleistungen umfassen:


  • Eine breite Palette von Elementen zur Herstellung von UV-Licht, VIS, NIR, SWIR, MWIR, LWIR-Anwendungen. Mit unserem exzellenten Designteam können wir mit Kunden aus Design- und Herstellerperspektiven zusammenarbeiten. Es ist zwingend erforderlich, dass Ihr Verkäufer Ihr Ziel versteht.

  • Inhouse-Messtechnik: Unsere umfangreichen Prüfmöglichkeiten bieten unseren Kunden umfassende Unterstützung bei der Lieferung exzellenter Produkte. Ihre Teile werden unter strikter interner Qualitätskontrolle vertrieben. Darüber hinaus wird Hyperion Optics in Ihrem Lebenszyklus hinter der Qualität Ihres Stücks stehen.

  • Effektives Prototyping: Aufgrund der jahrzehntelangen Erfahrung in der Komponentenfertigung sind wir in der Lage, Prototyping mit geringem Volumen durchzuführen, bevor wir in die Massenproduktion gehen. Um diesen schnellen Prototyping-Service zu nutzen, räumen wir Ihren Prototyping-Projekten immer höchste Priorität ein.



Mit unserem bemerkenswerten Messtechnik-Prozess und der Qualitätssicherung sind wir zuversichtlich, Ihnen eine sorgenfreie Beschaffungserfahrung zu gewährleisten. Wenn Sie die besten Lieferanten für optische Linsen finden, kontaktieren Sie uns bitte.




Achromatische Linsen
Achromatische Linsen

Wir sind Experten für die Herstellung achromatischer sphärischer und zylindrischer Linsen und beherrschen das Design achromatischer Linsen, um sphärische Aberrationen zu minimieren. Wir helfen Kunden bei der Materialauswahl für zementierte Elemente vor der Produktion, analysieren mögliche Produktionsrisiken und prüfen sorgfältig die genaue Definition der Zementierung.


Wir sind in der Lage, Flint- und Kronengläser mit Meniskuselementen auf einem optischen Kantenschleifer mit präziser Keilkontrolle zu versehen, außerdem sind wir auf Dublett und Triplett mit Kalziumfluoridlinsen spezialisiert, die eine spezielle Haftbehandlung für eine lange Haltbarkeit benötigen.


Unsere Bonding-Betreiber koppeln die einzelnen Linsen sorgfältig in Bezug auf Radius (Leistung), Mittendicke, um eine gleichmäßige Dicke des Klebers zu gewährleisten, und präzise CT-Steuerung für die hohe Präzisionsanforderung. Wir verwenden UV-Härtungs- / Kaltklebetechniken für verschiedene Glasmaterialien, die es den Anwendern ermöglichen, die Abweichung von der Mitte der aufgerüsteten Zentrierstation zu eliminieren. Für Dublett- und Triplett-Durchmesser von mehr als 1 Zoll, 0,6 Bogenminuten bis 0,8 Bogenminuten ist unsere Standard-Keilkontrollpräzision.


Wir können die Doublet-Mittendicke innerhalb von +/- 0,04 mm genau steuern, Triplett innerhalb von +/- 0,05 mm für ein luftraumempfindliches Design. Normalerweise dauert es länger, wenn Ihr Design OHARA- und SCHOTT-Brillen enthält. Der Glasbestand von Hyperion Optics ermöglicht einen schnellen Start innerhalb von einer Woche, um die Substrate zu formen.


Hyperion Optics unterstützt viele Kunden bei der Rückentwicklung achromatischer Linsen, die sie zu relativ niedrigen Stückzahlen gekauft haben, mit hohen Preisen von Standardprodukten. Weitere Informationen finden Sie in unserem Reverse-Engineering-Service.


Große Mengenkomponenten
Große Mengenkomponenten

Wenn Sie eine große Objektivlinse entwickeln, wie z. B. Überwachungslinsen, Kollimatoren oder Objektivlinsen, die sehr kostensensibel sind, zögern Sie bitte nicht, uns zu kontaktieren und darüber zu sprechen. Wir haben direkte Lieferung von CDGM-Formwerkstatt, die unübertroffene Qualität von Formsubstraten zu unschlagbaren Preisen bietet, die genau Ihren Bedürfnissen entsprechen, während die Kosten so niedrig wie möglich gehalten werden, von einem Materialkauf auf den ersten Platz.


Wir können die Rohstoffkosten (Formsubstrate) auf Anfrage bekannt geben, wenn Sie nach einer detaillierteren Kostenaufschlüsselung suchen, würden wir gerne ein Angebot erhalten und Feedback zu Ihrem Projektbudget-Studienzweck geben.


Wir sind mehr als glücklich, unterschiedliche Materialmischungszitate für Ihre Budgetstudie bei großen Volumenquantitäten zur Verfügung zu stellen, dass manchmal das Ersetzen von Materialien bei gleicher Leistung die beste Möglichkeit ist, Ihr Budget zu kontrollieren und Ihren Gewinn zu steigern.


Unsere typische Durchlaufzeit von geformten Substraten beträgt etwa 20 Tage. Das bedeutet, dass wir gleichzeitig Schleif- und Polierwerkzeuge entwickeln und gleich am 21. Tag nach Auftragseingang beginnen. Normalerweise können wir einen Typ der Linse innerhalb von 3-4 Tagen von Ihrem Entwurf abschleifen, schleifen, polieren, kanten und beschichten. Für eine Linse mit 7-9 Elementen, 1000 Sätzen, 1-2 Dubletten, beträgt unsere Lieferzeit daher nur etwa 4 bis 4,5 Wochen, einschließlich der Materialempfangszeit von 20 Tagen.


Wir verpflichten uns, die Investition in High-Speed-Polierwerkzeuge zurückzuzahlen, wenn die Menge 1000 Sätze übersteigt, was bei steigendem Volumen weitere Tausende von Dollars einsparen würde.


Unsere Standard-High-Speed-Polierprozess Toleranzkontrolle:


Commercial

Precision

Power/Irr

5/2

3/0.5

Diameter

+0/-0.03mm

+0/-0.01mm

CT

+/-0.03mm

+/-0.025mm

Sag

+/-0.03mm

+/-0.025mm

Wedge

3 arc min

1 arc min

Cosmetic After Coating

60-40

40-20

Coating: AR coating from VIS to IR wavelength


Sprechen Sie noch heute mit unseren Ingenieuren und lassen Sie sich von uns bei Ihren spezifischen Projekten und Anforderungen unterstützen.



Zylindrische Linsen
Zylindrische Linsen

Cylindrical lenses


Zylindrische Linsen werden verwendet, um Licht in eine einzige Dimension zu fokussieren, zu erweitern oder zu kondensieren. Zylindrische Linsen werden weit verbreitet in Laserscannern, optischer Informationsverarbeitung und -verarbeitung, Farbstofflasern oder anamorphotischen Linsen verwendet. Hyperion Optics verfügt über eine jahrzehntelange Erfahrung in der Herstellung von Zylinderlinsen, die von gewöhnlichen plankonvexen, plankonkaven bis zementierten achromatischen Zylinderlinsen reicht.


Für die meisten Laseranwendungen bieten die Zylinderlinsen von Hyperion Optics immer eine preisliche Kompetenz. unsere monatliche Kapazität ist 3.000 Stück. Für Prototyping Quantity, bieten wir Interferometrie Bericht zusammen mit der Lieferung auf Anfrage.


Hyperion Optics


Darüber hinaus arbeitet Hyperion Optics eng mit Innovatoren und Designern von Fotoausrüstungen zusammen, die maßgeschneiderte anamorphe Systeme entwickeln, in denen Zylinderlinsen als Bild-Seitenverhältnis-Wechsler verwendet werden, z. B. anamorphotische Objektive für Smartphones, anamorphes Kino-Projektionssystem und anamorphes Frontanbau Befestigung. Bitte beachten Sie unsere anamorphotischen Linsen für weitere Informationen. Wenn Sie sich in der Phase der Entwicklung eigener anamorphotischer Linsen befinden, zögern Sie nicht, sich an einen unserer Optikingenieure zu wenden, um eine kostenlose Beratung zu erhalten, um einen Assistenten aus der Fertigungsperspektive zu erhalten.


Bei Optiken von Hyperion setzen wir die optische Kantenbearbeitung für die anspruchsvollsten Anforderungen ein, die bei der Herstellung von zylindrischen Bauteilen unerlässlich sind. Wir liefern vollständige Inspektionsdaten zusammen mit der Lieferung einschließlich Zygo Interferometrie Bericht und Zentrierung Testergebnisse.


Cylindrical Lenses

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Size Tolerance Length/Width(mm)

+0/-0.30

+0/-0.25

+0/-0.25

Diameter (mm)

+0/-0.15

+0/-0.10

±0.025

Wedge (along axis)

5 mrad

3 mrad

1 mrad

Focal Length Tolerance (%)

±2%

±2%

±1%

Cosmetic(MIL-C-13830A)

80-50

60-40

10-5

Irregularity (Lambda @ 632.8nm)

1 L

1/2 L

1/10 L

Centration (Arc min)

<5'

<3'

<1'

Coating (T% avg)

99%

99.5%

99.5%

Materials

Optical Glasses Depends On Design




Farbiger Glasfilter
Farbiger Glasfilter

Colored Glass Filter


Getönten Glasfilter ist eine Leistung der Farbe des optischen Filters, die unerwünschte durch das Band des Weges absorbiert, um genau den Bereich der Lichtwellen zu passieren.

Getöntes Glas ist eine kostengünstigere Lösung als ein dielektrischer Filter , und getöntes Glas kann leicht über ein breites Band ausgedehnt werden. Es wird häufig in Laserschutz-, industriellen Mess- und Umweltmessgeräten verwendet.


Chinese Equivalent

SCHOTT

HOYA

Chinese Equivalent

SCHOTT

HOYA

Chinese Equivalent

SCHOTT

HOYA

ZJB220


UV-22

HB3

RG6


LB13


G-545

ZJB240

WG230


HB5



LB14



ZJB260



HB6



LB15



ZJB280

WG280

UV-28

HWB1


RM-86

HWB4



ZJB300

WG295

UV-30

HWB3

RG7

RM-90

FB1



ZJB320

WG320

UV32

SJB20

FG18

LA-20

FB3



ZJB340

WG345

UV-34

SJB80

FG16

LA-80

GRB1

KG2

HA-50

ZJB360

WG360

UV-36

SJB100


LA-100

GRB3

KG3

HA-30

ZJB380

GG375

L-38

`

FG15

LA-120

PNB586

BG20

V-10

JB400

GG400

L-40

SJB140


LA-140

HOB445


HY1

JB420

GG420

L-42

ZAB00

NG1

ND-0

TB1


SL-1A

JB450

GG455

Y-44

ZAB02

NG9

ND-03

TB2


L-1B

HB670

RG665


JB470

GG475

Y-46

SSB40

FG6

LB-40

HB685


R-68

JB490

HH495

Y-48

SSB130


LB-120

HB700

RG695

R-70

JB510

GG515

Y-50

SSB145

BG34

LB-145

HB720

RG715

R-72

CB535

GG530

O-54

SSB165

FG3

LB-165

HWB760

RG760

IR-76

CB550

GG550


SSB200


LB-200

HWB780

RG780


CB565

GG570

O-56

ZAB2

NG3


HWB800

RG800

IR-80

CB580

GG590

O-58

ZAB5



HWB830

RG830

IR-83

HB600


R-60

ZAB10

NG4

ND-13

HWB850

RG850

IR-85

HB610

RG610


ZAB25

NG5

ND-25

HWB900



HB630

RG630

R-62

ZAB30



HWB930



HB640

RG645

R-64

ZAB50

NG11

ND-50

Chinese Equivalent

SCHOTT

HOYA

Chinese Equivalent

SCHOTT

HOYA




ZWB1

UG11

U-340

HB650


R-66




ZWB2

UG1

U-360

ZWB3

UG5

U-330




QB13



ZB1


B-390




QB16



ZB2

BG3





QB17



ZB3


B-370




QB18



QB1






QB19



QB2


B-410




QB21

BG38


QB3






QB23

BG7

B-480

QB4






QB24

BG12


QB5


B-440




QB26

BG18


QB9






QB29

BG25

B-380

QB10






LB1

VG9


QB11

BG14





LB2

VG11


QB12


B-460




LB16



LB3






LB17

VG5


LB4






LB18

VG6


LB6






LB19



LB7






JB1

GG19


LB8






JB9

GG10


LB9

VB10





CB1



LB10


G-550




CB2



LB11






HB1



LB12









LB13


G-545




GG seriesog seriesug serieskg seriesred glass nir transmission


Bariumfluorid-Linsen
Bariumfluorid-Linsen

Barium fluoride (BaF2) crystal


Bariumfluorid (BaF2-Linse) Kristall gehört zu kubischen Kristallsystem mit hervorragender Feuchtigkeitsbeständigkeit, Schmelzpunkt von 1280 ℃, die BaF2-Komponenten arbeiten unter extrem hohen Temperaturen ermöglicht, Brechungsindex leicht in einem breiten Wellenlängenbereich variiert, große Übertragungsreichweite, mit großer Transmission 90% von 0,2 μm bis 10 μm Spektralbereich.


Mit seinen stabilen optischen Eigenschaften und guten mechanischen Eigenschaften wird BaF2 auch als ein geeignetes Material für die Herstellung von SWIR-Linsenkomponenten angesehen . Darüber hinaus hat BaF2-Kristall gute Szintillationseigenschaften (der Kristall kann gleichzeitig das Energiespektrum und das Zeitspektrum mit hoher Auflösung messen), hat eine breite Anwendungsmöglichkeit in der Hochenergiephysik, Kernphysik und Nuklearmedizin.


Hyperion Optics bietet verschiedene BaF2-Standardprodukte mit Durchmessern von 10 mm bis 39 mm an. Auch nehmen wir kundenspezifische Spezifikationen. Bitte sprechen Sie noch heute mit unseren Technikern und finden Sie heraus, womit wir Ihnen helfen können.

Barium fluoride (BaF2) coating reflectanceBarium fluoride (BaF2)


Barium Fluoride

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Diameter Tolerance(mm)

±0.05

±0.03

±0.0125

Center Thickness(mm)

±0.01

±0.03

±0.025

Parallelism (Arc min)

6

<3

<1

Cosmetic(MIL-C-13830A)

100 - 80

40 - 20

10 - 5

Figure Tolerance inλ(Pow/irreg)

2.5 - 1.5

2 - 1

1/0.25

Coating (T% avg)

Depends on Different Working Wavelength

Material

Barium Fluoride




Kalter und heißer Spiegel
Kalter und heißer Spiegel

Cold & Hot Mirror

Heizspiegel und Kaltspiegel sind spezielle Bandpassfilter , die Infrarot- und Ultraviolettlicht reflektieren und nur sichtbares Licht durchlassen, auch Wärmeabsorptionsfilter, auch IR-Sperrfilter genannt. Heat Mirror wird eine große Anzahl von Wärme erzeugt Nah-Infrarot-Licht isoliert optischen Weg zum Schutz der wärmeempfindlichen Geräte, wo die Notwendigkeit für hohe Lichtintensität und müssen von den Wärmeanwendungen getrennt werden können.


Heat mirrors and cold mirrors transmission

Corner Cube Retroreflektoren
Corner Cube Retroreflektoren

Corner Cube Retroreflectors


Der Eckwürfel ist ein totalreflektierendes Prisma, das von 3 senkrechten Flächen gebildet wird, wobei der einfallende Lichtwinkel den endgültigen Lichtaustrittswinkel nicht beeinflusst, aber um 180 ° reflektiert wird. Er bietet eine hervorragende Parallelität zwischen den Einfallsstrahlen und den Austrittsstrahlen.


Hyperion Optics liefert sowohl Eckwürfel in der Halterung als auch ohne Halterung, unsere Präzisions- Eckwürfel-Retroreflektoren wurden für die Laserentfernung, Positionierung und Führung, Laserkommunikation, optische Transformation eingesetzt.


Unsere typische Produktionsgenauigkeit ist eine Strahlabweichung <5 Bogensekunden im Durchmesser innerhalb von 2 Zoll. Bitte beachten Sie unsere Genauigkeits- und Toleranzgitter zu Ihrer Information.


Corner Cube

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Dimension Tolerance(mm)

±0.05

±0.03

±0.02

Angle Tolerance( Arc min)

5‘

3’

30"

Cosmetic(MIL-C-13830A)

80-50

40-20

20-10

Flatness  @632.8 nm

2 Lambda

1/2 Lambda

1/4 Lambda

Coating (T% avg) VIS

96-98%

99%

99.5%

Coating (R% avg) VIS

96-98%

99%

99.5%

Materials

Optical Glass,  fused silica


Ball & Half Ball Linsen
Ball & Half Ball Linsen
Ball lenses

Bei diesem Produkt handelt es sich um polierte sphärische Linsen aus optischem Glas, Quarzglas, Saphir oder anderen optischen Materialien, die eine relativ hohe Übertragungsrate für eine Diode mit einer Antireflexionsbeschichtung aufweisen. Weit verbreitet zum Einkoppeln von Licht in und aus Fasern. Es hat den Vorteil der einfachen Herstellung, geringes Gewicht, das als ideale Komponenten für optische Kommunikationsanwendungen angesehen werden kann.


Aufgrund der sphärischen Aberration, die zu einer geringeren Kopplungseffizienz führt, eignen sich Ball-Linsen aufgrund ihrer einzigartigen Easy-Packaging-Eigenschaft ohne weiteres für die Serienproduktion für optische Kommunikationsanwendungen, insbesondere im Vergleich zu asphärischen Linsen .


Hyperion Optics liefert eine breite Palette von Kugellinsen nach Ihren Spezifikationen; Wir bieten Quarzglas mit ausgezeichneter UV- und IR-Transmission zwischen 185nm und 2100nm an. Detaillierte Informationen finden Sie in der Transmissionskurve. Sapphire Ball Linsen sind auch nach Kundenspezifikation in einer Reihe von alternativen Durchmessern erhältlich.



BallLensSpecs

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Materials

BK7 or equivalent, Sapphire, Quartz, Fused Silica

Diameter

± 10µm

± 5µm

± 2.5µm

Figure (Sphericity)

5 Lambda(@632.8nm)

3Lambda (@632.8nm)

1Lambda (@632.8nm)

Focal Length Tolerance (%)

±5%

±3%

±0.2%

Cosmetic(MIL-C-13830A)

80-50

40-20

10-5




Darüber hinaus eignet es sich für andere Anwendungen wie Endoskopie, Barcode-Scanning oder Lasermessung.



Für halbkugelförmige Halbkugeln bieten sie eine gleichmäßige Lichtstreuung für LED-Displays, Fokussier- und Kopplungsanwendungen. Hyperion Optics bietet Produkte mit hohem Brechungsindex für Glas und Saphirhemisphären für kleine sphärische Aberration durch UV- bis IR-Spektrum.



Hemisphere Half Ball Lens Specs

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Materials

BK7 or equivalent, Sapphire, Quartz, Fused Silica

Diameter

± 25µm

± 10µm

± 2.5µm

Figure (Sphericity)

5 Lambda(@632.8nm)

3Lambda (@632.8nm)

1Lambda (@632.8nm)

Focal Length Tolerance (%)

±5%

±3%

±1%

Cosmetic(MIL-C-13830A)

80-50

40-20

20-10


ultraviolet grade fused silica


optical grade fused quartz

full spectrum fused silica


Infrarotfenster
Infrarotfenster

Infrared Windows

Unter anderem Materialien für Hyperion Optics, die eine gute Transmission im 2-15 μm Bereich zeigen. Aufgrund der hohen Brechungsindizes wurden Ge-Linsen sehr nützliche Komponenten von IR-Abbildungssystemen, die in beiden "Atmosphärenfenstern" arbeiten: 3-5 und 8-12 Mikrometer.

Sowohl einkristallines als auch polykristallines Ge kann zur Herstellung von optischen Komponenten verwendet werden. Wir produzieren Germanium-Linsen und -Fenster für Infrarot-Wärmebildanwendungen und Pyrometrie (siehe unsere Webseite Germanium-Fenster und Linsen für die Thermografie). Auch solche Komponenten für die Spektroskopie wie ATR-Prismen, Detektorfenster und IR-Polarisatoren stehen zur Verfügung.

Ge ist auch ein gutes Abschirmmaterial gegen elektromagnetische Interferenz (EMI). Seine spezielle Klasse, die EMI wegen ihrer Fähigkeit zur Abschirmung elektromagnetischer Interferenzen genannt wird, ist für moderne militärische Anwendungen, in denen andere Signale (im Millimeter- und Zentimeterbereich) stark genug sein können, um in der Nähe befindliche IR-Systeme wirkungslos zu machen, zunehmend wichtiger geworden. Der typische Widerstand für EMI-Germanium liegt bei etwa 4 Ohm x cm, aber es hängt von der erforderlichen Störsignalunterdrückung ab. Bei Verwendung eines Ge-Fensters mit einem solchen Widerstand werden diese Signale effektiv kurzgeschlossen und das IR-System zeigt eine gute Leistung.


Achromatische Zylinderlinsen
Achromatische Zylinderlinsen


Achromatic cylindrical lenses


Achromatische Zylinderlinsen sind ideal zur Beseitigung von sphärischer und chromatischer Aberration in der Bildebene, beispielsweise können monochromatische Lichtquellen achromatische Zylinderlinsen im Vergleich zu Singulett einen 50-90% kleineren Fleck bilden.


Für strengste Laser- oder Bildgebungsanwendungen, die zylindrische Komponenten beinhalten, wie anamorphotische Projektion, anamorphotische Photographie und achromatische zylindrische Linsen, werden eingeführt. Hyperion Optics kann auf der Basis von kundenspezifischen doppel- oder triplett-achromatischen, zylindrischen Kittlinsen mit einem Zentrierausrichtgerät mit UV-Aushärteeinheit zur präzisen Verarbeitung und Prüfung gleichzeitig fertigen. Jedes Singulett wird vor dem Kleben vollständig inspiziert.


anamorphic lenses


Wir sind in der Lage, bis zu 150 mm im Durchmesser mit zuverlässigen Antireflexbeschichtungen zu produzieren, wobei die Zentrierung streng kontrolliert wird auf optische Kantenvorrichtung, und Oberflächengenauigkeit wird auf Zygo definiert. Außerdem helfen wir Kunden, chinesische CDGM- oder NHG-Entsprechungen in achromatischem zylindrischem Design zu übernehmen. Dies ist eine besonders flexible Lösung in LRIP-Gehäusen.


Bitte beachten Sie unsere anamorphotischen Linsen für weitere Informationen. Wenn Sie sich in der Phase der Entwicklung eigener anamorphotischer Linsen befinden, zögern Sie nicht, sich an einen unserer Optikingenieure zu wenden, um eine kostenlose Beratung zu erhalten, um einen Assistenten aus der Fertigungsperspektive zu erhalten. Sprechen Sie mit einem unserer erfahrenen Techniker für weitere Details.


AchromaticCylindrical Lenses

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Size Tolerance Length/Width(mm)

+0/-0.30

+0/-0.25

+0/-0.25

Diameter (mm)

+0/-0.15

+0/-0.10

±0.025

Wedge (along axis)

5 mrad

3 mrad

1 mrad

Focal Length Tolerance (%)

±2%

±2%

±1%

Cosmetic(MIL-C-13830A)

80-50

60-40

10-5

Irregularity (Lambda @ 632.8nm)

1 L

1/2 L

1/10 L

Centration (Arc min)

<5'

<3'

<1'

Coating (T% avg)

99%

99.5%

99.5%

Materials

Optical Glasses Depends On Design


BBO Kristall
BBO Kristall

BBO Crystal


Der BBO-Kristall ist eine Hochtemperaturphase von BaB2O4, ein exzellenter doppelbrechender Kristall, ein effizienter NLO-Kristall für die Erzeugung von Nd: YAG-Lasern der zweiten, dritten und vierten Harmonischen und der beste NLO-Kristall für die Erzeugung der fünften Harmonischen bei 213 nm. Konversionseffizienzen von mehr als 70% für SHG, 60% für THG und 50% für 4HG und 200 mW Ausgang bei 213 nm (5HG) wurden erhalten. BBO-Kristall wurde weit verbreitet in 2,3,4 oder 5 Oberwellengenerationen für Hochleistungs-VIS / UV-Quellen und optische parametrische Umwandlungen für breit abstimmbare Quellen mit hoher Leistung verwendet.


Vorteile von BBO-Kristallen


  • Breiter Phasenanpassungsbereich von 409,6 nm bis 3500 nm
  • Umfangreiche optische Transmission von 190 nm bis 3500 nm
  • Großer effektiver SHG-Koeffizient (Second Harmonic Generation)
  • Hohe Zerstörschwelle von 10 GW / cm2 für 100 ps Pulsbreite bei 1064 nm
  • Breite Temperatur-Bandbreite von ca. 55 ° C
  • Ausgezeichnete mechanische und physikalische Eigenschaften


Spezifikationen

Blende: 2x2 ~ 25x25mm

Länge: 0,01 - 25 mm

Schneidewinkel des BBO-Kristalls q und f: Bestimmt durch verschiedene Arten der Erzeugung von Harmonischen

Phasenanpassungstyp: Typ I oder Typ II

Konfiguration beenden: Plano / Plano oder Brewst / Brewst oder Angegeben



Spezifikationen von BBO Kristall

Winkeltoleranz: Δθ <± 0,5 °; Δφ <± 0,5 °

Maßtoleranz: (W ± 0,1 mm) x (H ± 0,1 mm) x (L + 0,2 mm / -0,1 mm)

Ebenheit: <& lambda; / 8 bei 633 nm

Oberflächenqualität: 10/5 S / D

Parallelität: <20 Bogensekunden

Rechtwinkligkeit: <5 Bogenminuten

Wellenfrontverzerrung: <λ / 8 bei 632,8 nm

Clear Aperture: Zentral 95%

Fase: 0,15 x 45 °

Beschichtung: * Schutzbeschichtung ist erforderlich, um zu verhindern, dass polierte Oberflächen beschlagen.

* Antireflexionsbeschichtung sollte in Betracht gezogen werden, wenn eine geringe Reflektivität erforderlich ist.


Wenn Sie wissen möchten, BBO Kristall Preis und weitere Informationen, lassen Sie uns bitte eine Nachricht.



Schutz Windows
Schutz Windows

Protective Window


Schutzfenster wird verwendet, um verschiedene physische Umgebungen zu isolieren, während Licht durchgelassen wird. Berücksichtigen Sie bei der Auswahl von Fenstern das Material, die Transmission, die Streuung, die Verzerrung der Wellenfront, die Parallelität und die Beständigkeit gegenüber bestimmten Umgebungen. Wir bieten alle Arten von Fenstern, die aus verschiedenen Materialien hergestellt werden.

Mehrschicht-Antireflexschichten auf optischen Fenstern sind auf Anfrage ebenfalls erhältlich.


Spezifikationen

Durchmessertoleranz: +0,0, -0,2 mm

Dicke Toleranz: ± 0,2 mm

Clear Aperture:> 80%

Parallelität: <3 Bogenminuten

Oberflächenqualität: 40-20 Scratch & Dig

Ebenheit λ / 2 bei 632,8 nm pro 25 mm Durchmesser


ZnSe-Rechteckfenster

Part No.

Material

Diameter (mm)

Thickness (mm)

Wavelength(nm)

15X18X1

ZnSe

15*18

1.0

10600

31.75X31.75X4

ZnSe

31.75*31.75

4.0

10600

65X85X3-633

ZnSe

65*85

3.0

10600

90X60X3

ZnSe

90*60

3.0

10600

150X105X3

ZnSe

150*105

3.0

10600

185X125X6

ZnSe

185*125

6.0

10600

ZnSe rundes Fenster



Part No.

Material

Diameter (mm)

Thickness (mm)

Wavelength(nm)

150-BB

ZnSe

150

5.0

2-12

1.5-3-9.4

ZnSe

38.1

3.0

9400

113-3-9.4

ZnSe

113.0

3.0

9400

0.5-2

ZnSe

12.7

2.0

10600

18-2

ZnSe

18.0

2.0

10600

0.75-3

ZnSe

19.1

3.0

10600

1-3

ZnSe

25.4

3.0

10600

1.1-3

ZnSe

27.9

3.0

10600

30-1.5

ZnSe

30.0

1.5

10600

1.5-3

ZnSe

38.1

3.0

10600

50-3

ZnSe

50.0

3.0

10600

50-4

ZnSe

50.0

4.0

10600

2-5

ZnSe

50.8

5.0

10600

55-3

ZnSe

55.0

3.0

10600

60-3

ZnSe

60.0

3.0

10600

75-3

ZnSe

75.0

3.0

10600

80-3

ZnSe

80.0

3.0

10600

90-3

ZnSe

90.0

3.0

10600


Bitte besuchen Sie uns auf der OPTATEC 2018
Bitte besuchen Sie uns auf der OPTATEC 2018

Hyperion Optics wird an der OPTATEC-Messe 2018 teilnehmen, unsere Standnummer ist J70, OPTATEC 15.-17. Mai 2018 Messezentrum Frankfurt, Deutschland Halle 3.0. Wir freuen uns, Sie auf der Messe zu treffen.

OPTATEC 2018

IRG 201Datenblatt
IRG 201Datenblatt
Objektiv-Montage
Objektiv-Montage


Hyperion Optics führt jedes Jahr mehr als 40 kundenspezifische Präzisions-Montageprojekte durch, vom Prototyping bis zum Massenproduktionsbereich, von objektiven Mikroskopobjektiven, Expandern, SWIR / MWIR / LWIR-Linsen und mehr. Mit unserer zuverlässigen optischen / mechanischen Konstruktion sind wir zuversichtlich, anspruchsvolle Montagearbeiten zu bewältigen.


Hyperion Optics stellt optische Komponenten her, die für Ihre Montage erforderlich sind. Dadurch können Sie Ihre Ziele in weniger und effizienteren Schritten erreichen. Wir sind bestrebt, eine erstklassige Quelle für Baudienstleistungen zu sein und Ihnen die Präzision zu niedrigeren Preisen zu bieten um auf dem Markt wettbewerbsfähig zu bleiben.


Wir freuen uns über Kunden, die die volle Unterstützung der Konstruktionsabteilung von Hyperion Optics benötigen, um einen umfassenden Service zu bieten, der Optik, Optik, Mechanik, Fertigung und Montage umfasst. Bei der Untersuchung und Untersuchung Ihrer aktuellen Anwendung wird unsere Lösung unweigerlich perfekt in Ihr System integriert. Unser 15-köpfiges Optik- / Ingenieurteam steht hinter Ihrer Anfrage zu 100%. Weitere Designanpassungen und -optimierungen sind ebenfalls entsprechend Ihrer tatsächlichen Nutzung möglich.


Wir bedienen unseren Kunden, indem wir Komponenten für die Fertigung und Montage gemäß dem bestehenden Layout anbieten und das ursprüngliche Design auf Wunsch weiter optimieren, oder wir übernehmen die volle Verantwortung für die Entwicklung und Herstellung der Linse. Im Laufe der Jahre haben wir fertige und vorkonfektionierte Linsenprodukte, bitte beachten Sie unsere Linsenkategorie für detaillierte Informationen, oder senden Sie Ihre Anfrage an unseren professionellen technischen Vertrieb.


Unser erstklassiger Optik-Design- Service bietet:


  • Kostenlose Design-Beratung: Wir bieten kostenlose vorläufige Design-Ergebnisse für Ihre Konzept Machbarkeitsstudie, Pragmatische Vorschläge werden zur Verfügung gestellt.

  • Aufgrund unserer jahrzehntelangen Erfahrung in der Zusammenarbeit mit großen Glasherstellern bieten wir immer den kosteneffizientesten und zuverlässigsten Materialmix und die beste Lösung.

  • Parameteranalyse auf spezielle Anfrage. Kunden haben das beste Verständnis für ihr System und ihre Anwendung; Wir sind mehr als glücklich, während der Entwurfsphase zusätzliche Simulationen und Analysen nach Kundenwunsch durchzuführen.

  • Strenge Qualitätskontrolle für das Design-Projekt. Wir haben ein einzigartiges projektbasiertes QA-Team ausschließlich für Design-Projekte entwickelt, das aus Top-Inspektoren und Ingenieuren besteht, die qualifiziert sind, die kompliziertesten Probleme während des Prototyping und der Montage bis zur Inspektion zu lösen. Direkt von beiden Technikern und QA geleitet.

  • Benutzerdefinierte Prüfungsanforderung. Wir verstehen, dass jedes Programm seine einzigartigen Akzeptanzkriterien hat; Hyperion Optics ist bereit, mit dem Kunden zusammenzuarbeiten, um die am besten geeigneten Kontrollmethoden zu entwickeln, und investiert, was auf der Grundlage unserer aktuellen Messanordnung notwendig ist.

Bitte sehen Sie sich unsere Produktkategorie an, um zu erfahren, wie wir Ihnen bei der Projektentwicklung helfen können. Wir sind einer der besten Lieferanten für optische Linsen , und unser kundenspezifischer Linsenservice kann Ihr Projekt erleichtern, ganz gleich, ob es sich um eine Machbarkeitsprüfung oder eine kommerzielle Serienproduktion handelt.



Asphärische Linsen
Asphärische Linsen

Die Fertigungsanlagen von Hyperion Optics erweitern die Lieferfähigkeit unserer asphärischen Produkte auf LWIR-Anwendungen, von hochpräzisen VIS-Bildsystemen bis hin zu Infrarot- und thermischen Linsen. Wir können optische Gläser und Infrarotmaterialien wie Germanium, Zinksulfid, Zinkselenid und Calciumfluorid verarbeiten , Chacolgenide Gläser usw.


Wir bestehen darauf, jede asphärische Gleichung und Spezifikationen aus der Kundenanfrage zu simulieren, um sicherzustellen, dass wir in der Lage sind, sie zu liefern, und Vorschläge basierend auf unseren Studien und unserem Verständnis zu liefern. Für ein komplexes Design sind wir bereit, einen Test auf H-K9-Glas durchzuführen, um die Machbarkeit Ihres Designs zu überprüfen, wobei die Profilkarte als Referenz für den Kunden dient.


Die Herstellungskosten unserer asphärischen Teile helfen unseren Kunden auch, asphärische Oberflächen in ihrem Design zu verwenden, um eine bessere Systemleistung oder ein verdichtbares Ziel zu erreichen, während sie gleichzeitig die Preissetzungskompetenz auf dem Markt behalten.


Wir sind in der Lage, an Optik LRIP-Projekt (niedrige Verhältnis Anfangsproduktion), wie 5-10 Stück für die optische Machbarkeitsstudie, auf 200 Stück bis 500 Stück Produktion zu arbeiten. Lassen Sie uns Ihren Lieferplan wissen; Wir können an einer präzisen Teileversandplanung arbeiten.

IR-Asphäre-Linsen
IR-Asphäre-Linsen


aspheric parts in LIRP project

Bei Hyperion Optics arbeiten wir mit verschiedenen Infrarot-Materialien. Neben sphärischen Teilen mit zunehmendem Bedarf an IR-asphärischen Komponenten verwenden Designer eher asphärische Teile in LIRP-Projekten, um eine relativ zuverlässige Leistung zu erreichen, währenddessen die Elementmenge innerhalb des Systems verringert wird. Unsere asphärische Komponentenproduktionskapazität reicht von 0,8 Mikron bis zu 12 Mikron für Ihre Infrarotanwendung aus einer Kombination von Materialien, die benötigt werden, um Ihre Anwendungserwartung zu erreichen.


Ausgestattet mit Ameteks Einpunkt-Diamantdrehvorrichtung kann Hyperion Optics folgende Infrarot- und UV-Materialien als asphärische Komponenten verarbeiten:


UV materials as aspheric components


(CVD CLEARTRAN available

Zinksulfid (CVD CLEARTRAN verfügbar), Zinkselenid , Germanium, Chalkogenidgläser (erhältlich sowohl Schott- als auch NHG-IRG-Materialien), Calciumfluorid, Silicium.

Bitte kontaktieren Sie unsere erfahrenen Ingenieure für Leistungsberatung und Zeichnungsbeurteilung.


Wir versprechen, dass keine zusätzlichen Investitionen in Werkzeuge und Verarbeitungsvorrichtungen für Kugelsubstrate und -präparationen anfallen, und ermöglichen den Kunden einen schnellen und produktiven Start in den Zeitplan. Hyperion Optics schätzt jede einzelne von den Kunden gebotene Möglichkeit; unsere typische MOQ ist zwei Stücke für die optische Leistung Genehmigung Zweck auf Kundenseite; Unser Fast-Asphere-Prototyping hat sich zu einem unserer beliebtesten Services für LRIP-Projekte mit Kundenvorteilen entwickelt. Wir können Kugel- und Asphärenteile gleichzeitig für das Objektiv- oder Okulardesign des Kunden verarbeiten, wodurch ein zuverlässiges Timeline-Management gewährleistet wird, das die strengen Timing-Anforderungen von LRIP erfüllt. In der Zwischenzeit bieten wir auch ein Beschichtungspaket mit wettbewerbsfähigen Preisen für dieses Rapid-Prototyping-Konzept an.


Unser Rapid Asphäric Prototyping / LRIP Service in SWIR MWIR und LWIR beinhaltet:

1. Zum Drucken erstellt Hyperion Optics asphärische Linse und bietet Inspektionsbericht von Ihrem Druck.


2. Es gibt einen Mangel an Verwendung von Chalcogenid-Materialien in der Industrie. Bei Hyperion Optics könnte die Kombination aus Chalcogenide-Gläsern und regulären IR-Materialien eine kostengünstige Lösung mit überlegener Leistung bieten.


3.Reverse Engineering basierend auf Proben, die Sie zur Verfügung stellen, führt Hyperion Optics eingehende Kartierung und optische Leistungsprüfung entweder auf asphärische Linsen oder Linsensystem-Produkte, Redesign und Optimierung einschließlich Herstellung und Montage.


4.Für SWIR Prototyping-Projekte, verwenden wir Press-Technik für Schott und Ohara Marke Gläser Herstellung bei Prototyping Menge, die dramatisch auf Ihre Materialinvestition statt Übersee Rohstoff Kauf zu speichern.


Manufacturing Limits for Aspheric Surfaces For IR Materials

Based on Form Error Tolerance


Form Error 0.5 – 2μm Higher Resolution Profilometry (2-D)1

Attribute

Minimum

Maximum

Diameter (mm)3

3

80

Local Radius (mm)

-12 (Concave)

Sag (mm)

0

252

Departure (mm)

0.01

20

Included Angle (°)

0

150


Form Error < 0.5μm Interferometry with Stitching (3-D)

Attribute

Minimum

Maximum

Diameter (mm)3

3

80

Local Radius (mm)

-13 (Concave)

Sag (mm)

0

252,4

Departure (mm)

0.002

1

Included Angle (°)

0

120+5


Sprechen Sie mit einem unserer Optikingenieure, um zu erfahren, wie Hyperion Optics mit Ihnen bei der Entwicklung Ihrer IR-Anwendung zusammenarbeiten kann, um die beste Lösung zu finden.


Line Generating Fresnel Objektive
Line Generating Fresnel Objektive

Fresnel lenses


Hyperion Optics bietet verschiedene Fresnellinsen für die Laserausrichtung und Machine-Vision-Anwendungen. Im Gegensatz zu gewöhnlichen zylindrischen Linsen können linienerzeugende Fresnel-Linsen eine gleichmäßige Energieverteilung entlang der Linie erzeugen.


Wir bieten sowohl optisches Glas (N-BK7 oder gleichwertig) als auch eine Kunststoffversion für Ihre spezifische Anforderung. Mit unseren hocheffizienten Zementiertechniken unterstützen wir kundenspezifische Lösungen und Leistungsversuche mit geringem Volumen. Bitte beachten Sie, dass für alle Fan-Angle-Produkte auf Anfrage eine kostenlose Probennahme möglich ist.


Durchmesser variiert von 4 mm bis 8 mm, 2 / 2,5 mm +/- 0,1 mm in der Mittendicke. Ventilatorwinkel erhältlich von 110 °, 20 °, 14 °, 10 ° oder nach Maß. Unsere Optical Glass Version Line Generation Fresnel-Linsen haben eine viel bessere Bildqualität, die auch hohe Betriebstemperatur haltbar ist. Im Vergleich zu Stablinsen sind unsere Produkte viel einfacher zu montieren.


Dichroitischer Filter
Dichroitischer Filter

Dichroic Filter


Hyperion Optics bietet eine komplette Reihe kostengünstiger dichroitischer Filter, die hervorragende Transmissions-, Reflexions- und Absorptionseigenschaften bieten.


Hauptmerkmale:

  • Scharfer Übergang von Reflexion zu Übertragung
  • Hohe Übertragung im Durchlassbereich
  • Harte Beschichtungen und keine Klebstoffe für eine lange Filterlebensdauer
  • Alles Dielektrikum beschichtet mit IBS-Technologie

Werksstandard - Kontaktieren Sie uns für die Herstellung von Grenzwerten oder kundenspezifischen Spezifikationen


  • Einfallswinkel: 45,0 °
  • Shortpass Typ Transmission: Tabs> 85%
  • Abmessungen: 25,2 mm * 35,6 mm * 1,1 mm
  • Clear Aperture:> 95%
  • Betriebstemperatur: -45 ° C ~ 85 ° C
  • Physikalische Haltbarkeit: MIL-C-48497A
  • Longpass Typ Transmission: Tabs> 90%
  • Reflexionsband: Rabs> 98%
  • Dicke Toleranz: ± 0,1 mm
  • Übertragene Wellenfront: 1 / 4λRMS @ 633nm (pro Zoll)
  • Umweltverträglichkeit: MIL-STD-810F
  • Substrat: UV-Quarzglas


Dichroitische optische Filter bestehen aus dielektrischen Dünnschichtbeschichtungen auf Glas und weisen scharfe Übergänge zwischen durchgelassenen und reflektierten Wellenlängen auf. Dichroitische Filter sind herkömmlichen Interferenzfiltern ähnlich, unterscheiden sich jedoch dadurch, dass sie alle unerwünschten Wellenlängen reflektieren. Folglich bietet unser dichroitischer Bereich auch minimale Extinktionseigenschaften.


Unsere dichroitischen Filter sind in den Wellenlängenbereichen Longpass, Shortpass, Bandpass, Bandblocking und Farbkorrektur verfügbar. Dichroitische Kurzpass- und Langpassfilter können auch als heiße bzw. kalte Spiegel fungieren.


Dichroitische Filter können natürliches Licht von einer bestimmten Wellenlänge in zwei Teile teilen, von denen einer durchgeht und der andere reflektiert oder absorbiert wird. Filter, die längere Wellenlängen des Lichts durchlassen, werden als Langwellenpassfilter bezeichnet, und Filter, die den Durchgang kürzerer Wellenlängen ermöglichen, werden als Kurzwellenpassfilter bezeichnet.


Der gewünschte Spektralbereich kann durch Verwendung unterschiedlicher dichroitischer Filter erreicht werden.


Dichroic Longpass Filters
Cut-On Wavelength Transmission Wavelength Reflection Wavelength Wavelength Range(nm) Wavefront Tolerance Material Diameter
400 420-1600 350-375 350-1600 1/4λ Fused Silica 12.5 25
450 470-1600 350-430 350-1600 1/4λ Fused Silica 12.5 25
500 520-1600 350-480 350-1600 1/4λ Fused Silica 12.5 25
550 575-1600 415-515 415-1600 1/4λ Fused Silica 12.5 25
600 625-1600 460-570 460-1600 1/4λ Fused Silica 12.5 25
650 675-1600 495-610 495-1600 1/4λ Fused Silica 12.5 25
700 725-1600 535-600 535-1600 1/4λ Fused Silica 12.5 25
750 780-1600 565-715 565-1600 1/4λ Fused Silica 12.5 25
800 830-1600 600-760 600-1600 1/4λ Fused Silica 12.5 25
850 880-1600 635-805 635-1600 1/4λ Fused Silica 12.5 25
900 935-1600 675-855 675-1600 1/4λ Fused Silica 12.5 25




Dichroitische Kurzpassfilter


 Dichroic Shortpass Filters



Dichroic Shortpass Filters
Cut-Off Wavelength Transmission Wavelength Reflection Wavelength Wavelength Range(nm) Wavefront Tolerance Material Diameter
400 325-385 420-485 325-485 1/4λ Fused Silica 12.5 25
450 325-430 470-545 325-545 1/4λ Fused Silica 12.5 25
500 325-480 520-610 325-610 1/4λ Fused Silica 12.5 25
550 400-530 575-725 400-725 1/4λ Fused Silica 12.5 25
600 400-580 625-795 400-795 1/4λ Fused Silica 12.5 25
650 400-630 675-850 400-850 1/4λ Fused Silica 12.5 25
700 400-680 725-990 400-990 1/4λ Fused Silica 12.5 25
750 400-725 800-990 400-990 1/4λ Fused Silica 12.5 25
800 400-775 850-1050 400-1050 1/4λ Fused Silica 12.5 25
850 880-1600 635-805 635-1600 1/4λ Fused Silica 12.5 25
900 400-820 910-1110 400-1110 1/4λ Fused Silica 12.5 25



Calciumfluorid-Linsen
Calciumfluorid-Linsen


Calcium Fluoride Lenses


Hyperion Optics liefert unbeschichtete Fluorid (CaF2) -Linsen mit einem Durchmesser von 1/2 Zoll und 1 Zoll. Bitte sprechen Sie mit unseren Technikern für Ihre individuellen Anforderungen. Wir sind auch in der Lage, beschichtete Produkte mit einer AR-Beschichtung von 1,65 μm oder 2-5 μm zu liefern.


CaF2 weist eine hohe Übertragungsrate von 0,18-8,0 Mikron auf und wird für Anwendungen mit hoher Transmission im UV- und IR-Spektralbereich verwendet. Mit seiner hervorragenden Laserleistungsschadenschwelle werden CaF2-Linsen auch unter Excimer-Laser-Umgebungen weit verbreitet eingesetzt. Sein Brechungsindex ist vergleichsweise niedrig von 180 nm bis zu 8,0 Mikron und reicht von 1,35 bis 1,51. CaF2 hat eine geringe Dispersion, bei Anwendungen mit sichtbaren Wellenlängen zeigt es eine überlegene, lebhafte und exquisite Abbildungsleistung im Vergleich zu herkömmlichen optischen Gläsern .


Calcium Fluoride (CaF2) lenses transmission


Calciumfluoridkomponenten sind jedoch in der tatsächlichen Produktion schwierig herzustellen. Das Material selbst ist weich und lässt auf den polierten Oberflächen leicht Fertigungsspuren und Kratzer zurück. Bei Hyperion Optics, mit unserer jahrzehntelangen Erfahrung in der CaF2-Produktion, haben wir eine hervorragende Oberflächengenauigkeit und kosmetische Kontrollmethode, unsere typische Oberflächenqualität beträgt 40-20 nach MIL-C-13830A.


Calcium Fluoride

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Diameter Tolerance(mm)

+0/-0.05

+0/-0.03

+0/-0.02

Center Thickness(mm)

±0.01

±0.03

±0.025

Parallelism (Arc min)

6

<3

<1

Cosmetic(MIL-C-13830A)

100-80

60-40

40-20

Figure Tolerance inλ(Pow/irreg)

2.5 - 1.5

2 - 1

1/0.25

Coating (T% avg)

Depends on Different Working Wavelength

Materials

Calcium Fluoride

Konkaver Spiegel
Konkaver Spiegel


concave mirror


Der Konkavspiegel ist die Reflexionsabbildung, es ist nicht das Licht durch, sondern die Reflexion zurück zum Abbildungsinstrument, das Licht beachtet das Reflexionsgesetz. Ein Konkavspiegel ist ein sphärischer Spiegel, der keine chromatische Aberration aufweist, da keine Brechung vorhanden ist, aber immer noch eine sphärische Aberration aufweist. Wenn ein Spiegel ohne sphärische Aberration benötigt wird, kann ein parabolischer / ellipsoider / hyperbolischer Spiegel gewählt werden.


Konkave Spiegel können verwendet werden, um Bilder von Lichtquellen zu erzeugen. Konkave Spiegel können schwierig zu verwenden sein, da das Objekt und das Bild jetzt im selben Raum existieren. Konkavspiegel haben jedoch eine unglaubliche Eigenschaft, da der Bildort und die Qualität vollständig unabhängig von der Wellenlänge sind und somit im Gegensatz zu äquivalenten Linsenoptiken keine chromatische Aberration erzeugen. Dies ermöglicht die Konstruktion von Instrumenten mit einem sehr großen Spektralbereich und erlaubt es einem System, das im IR arbeitet, mit sichtbarem Licht ausgerichtet zu werden.


Konkave Spiegel werden typischerweise in Spiegelteleskopen, Elektronenmikroskopen und einer Reihe von wissenschaftlichen Instrumentenanwendungen verwendet, bei denen es erforderlich ist, entfernte Objekte abzubilden.


Unsere hochwertigen Konkavspiegel sind für den Einsatz im sichtbaren und nahen Infrarotbereich beschichtet. Wir können die Aluminiumbeschichtung auch von unseren konkaven Spiegeln abziehen und mit einer gewünschten Beschichtung versehen, zB Protected Gold oder UV-Aluminium. Dies kann kurzfristig durchgeführt werden, um Ihren maßgeschneiderten konkaven Spiegel zu erstellen. Dies kann bei der Entwicklungsarbeit sehr hilfreich sein.

Concave mirrors reflectance

reflectance for metallic mirror

Concave mirrors


Taube Prisma
Taube Prisma

Dove Prism

Dove-Prismen werden als reflektierendes Prisma verwendet, das das Bild invertiert. Das Dove-Prisma wird aus einem rechtwinkligen Prisma geformt. Normalerweise werden Taubenprismen in dem parallelen optischen Pfad basierend auf dem Prinzip des kritischen Winkels verwendet, um eine totale innere Reflexion mit begrenztem Sichtfeld zu erreichen.


Ein Lichtstrahl, der in eine der geneigten Flächen des Prismas eintritt, unterliegt einer inneren Totalreflexion von der Innenseite der längsten (unteren) Fläche und tritt aus der gegenüberliegenden geneigten Fläche aus. Bilder, die durch das Prisma gehen, werden umgedreht, und weil nur eine Reflexion stattfindet, ist das Bild invertiert, aber nicht seitlich transponiert.


Ein Lichtstrahl, der in die geneigten Flächen eintritt, wird von der unteren Fläche totalreflektiert und tritt aus der gegenüberliegenden geneigten Fläche aus. Interessanterweise, wenn optische Taumelscheiben entlang der Längsachse gedreht werden, rotiert das Bild mit der doppelten Rate des Prismas, was Anwendungen in Bereichen wie Interferometrie, Astronomie und Mustererkennung hat. Dove-Prismen können auch als rechtwinklige Prismen mit geneigten Flächen HR-beschichtet verwendet werden.


Hyperion Optics liefert Standard- und kundenspezifische Taubeprismen entsprechend Ihrer Anforderung; Bitte beachten Sie das folgende Spec-Grid für weitere Fähigkeiten Studie. Sprechen Sie noch heute mit unseren Technikern, um herauszufinden, welche Passgenauigkeit für Ihre Anwendung am besten ist.


Dove Prism

COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Dimension Tolerance(mm)

±0.05

±0.03

±0.0125

Angle Tolerance( Arc min)

5‘

3’

1‘

Cosmetic(MIL-C-13830A)

80-50

40-20

10-5

Flatness  @632.8 nm

2 Lambda

1/2 Lambda

1/10 Lambda

Coating (T% avg) VIS

96-98%

99%

99.5%

Coating (R% avg) VIS

96-98%

99%

99.5%

Materials

Optical Glass,  fused silica


Mikrosphere Linsen
Mikrosphere Linsen


Micro Sphere Lenses

Mit dem schnell wachsenden Markt für Unterhaltungselektronik und Mobiltelefone wird die Leistung von Miniaturkameras im Vergleich zu früheren Jahren immer anspruchsvoller. Die Herstellungskosten, die Verpackung und die Bildqualität stellen jedoch optische Herausforderungen vor besondere Herausforderungen.


Bei Hyperion Optics bieten wir fortlaufend die präziseste Herstellung von optischen Mikro- und Mikrominiaturkomponenten sowie das optische Design und die Montage für anspruchsvolle Mikrobildgebungsgeräte für wissenschaftliche, kommerzielle, medizinische und sensorische Technologiemärkte. Wir sind ausgestattet, um die anspruchsvollsten Spezifikationen und Toleranzen zu erfüllen.


Unsere Mikrolinsen Herstellungsfähigkeit unserer Kunden Produkte winziger als 3 mm Durchmesser, 0,8 mm in der Mittendicke, 1/4 Lambda Oberflächengenauigkeit gewährleisten. Alle unsere Mini-Objektive sind in kundenspezifischer Weise gebaut. Bitte sprechen Sie mit unserem Ingenieur für Ihre eigene Mikrosystem-Anforderung, um zu erfahren, wie wir Ihnen heute helfen können.

ZnSe ZnS Fenster
ZnSe ZnS Fenster



  • Geringe Dispersion
  • Verfügbar unbeschichtet oder AR-beschichtet
  • Ideal für Wärmebild-, FLIR- und medizinische Systeme


Hyperion Optics Zink-Selenid-Fenster ( ZnS-Fenster ) eignen sich perfekt für eine Vielzahl von Infrarotanwendungen einschließlich Wärmebild-, FLIR- und medizinische Systeme. Dieses chemisch aufgedampfte Material wird aufgrund seines niedrigen Absorptionskoeffizienten und seiner hohen Temperaturschockbeständigkeit in Hochleistungs-CO2-Lasersystemen umfangreich eingesetzt. Zink-Selenid (ZnSe) ist ein relativ weiches Material, das leicht zerkratzt. Es wird nicht in rauen Umgebungen empfohlen, da seine Knoop-Härte nur 120 beträgt. Tragen Sie bei der Handhabung einen gleichmäßigen Druck und tragen Sie Latex-Fingerlinge oder Handschuhe, um eine Kontamination zu vermeiden.



Hinweis: Beim Umgang mit Zinkselenid ist besondere Vorsicht geboten, da es sich um ein giftiges Material handelt. Tragen Sie immer Gummi oder Plastikhandschuhe, um das Risiko einer Kontamination zu vermeiden.


  • Unbeschichtet oder mit AR-Beschichtungen für verschiedene IR-Bereiche
  • Minimale chromatische Aberration aufgrund geringer Dispersion
  • Ideal für Infrarotanwendungen, die eine robuste Optik erfordern



Hyperion Optics Germanium Windows ist ab Lager mit drei Antireflex-Beschichtungen erhältlich: 3 - 5 μm für Anwendungen im mittleren Infrarotbereich, 3 - 12 μm für breitbandige multispektrale Anwendungen oder 8 - 12 μm für Wärmebildanwendungen. Aufgrund des hohen Brechungsindexes (ca. 4,0 von 2 - 14μm) wird für diese Germaniumfenster für eine ausreichende Transmission in der interessierenden Region eine Antireflexbeschichtung empfohlen. Germanium unterliegt thermischem Runaway, dh die Transmission nimmt mit steigender Temperatur ab. Daher sollten diese Germaniumfenster bei Temperaturen unter 100 ° C verwendet werden. Germanium's hohe Dichte (5,33 g / cm3) sollte bei der Entwicklung für gewichtssensible Systeme berücksichtigt werden. Die Knoop-Härte von Germanium (780) ist etwa doppelt so hoch wie die von Magnesiumfluorid und ist daher ideal für Infrarotanwendungen, die eine robuste Optik erfordern.

IRG 203 Datenblatt
IRG 203 Datenblatt
Achromatische Doublet Linsen
Achromatische Doublet Linsen

Achromatic Doublet Lenses


Bei Hyperion Optics bieten wir unseren Kunden mit jahrzehntelangen Fertigungserfahrungen eine große Anzahl achromatischer Linsen für ihre Anwendungen in verschiedenen Präzisionsgüten. Bitte überprüfen Sie unseren Testplattenradius online zum Download, um Ihre Kosten für das benutzerdefinierte achromatische Dublettlinsen-Design zu sparen. Gerade bei kostensensitiven Designs sorgt unsere Serienproduktion immer für eine zufriedenstellende Preislösung.


Da optische Entwickler häufig Dubletten verwenden, die einen größeren Spielraum zur Beseitigung von chromatischen und sphärischen Aberrationen bieten. Wir bieten auch ausgezeichnete Vorschläge für die Auswahl des Glasmaterials in der individuellen Gestaltung, da wir die Wichtigkeit der Brechzahlgenauigkeit in der Materialauswahlstufe trotz der Entwurfsdaten in der Software unterscheiden.


Bei bestimmten Herstellern von Flintglas kann es generell sein, dass bestimmte Zerfließeigenschaften von Glas zu kosmetischen Fehlern nach dem Polieren führen oder sogar die Übertragung nach dem Beschichten beeinträchtigen. Lassen Sie uns helfen, ein solches Problem in Ihrem Designprozess zu vermeiden.



COMMERCIAL GRADE

FACTORY STANDARD

PRECISION GRADE

Diameter Tolerance(mm)

±0.05

±0.03

±0.0125

Center Thickness(mm)

±0.01

±0.03

±0.025

Radius (%)

±1%

±0.5%

±0.3%

Focal Length Tolerance (%)

±3%

±1%

±0.5%

Cosmetic(MIL-C-13830A)

100-80

40-20

10-5

Figure Tolerance in λ(Pow/irreg)

3 - 1

2 - 1/4

1 - 1/10

Centration (Arc min)

6

<3

<1

Dia. To Thick Ratio

9~50:1

Coating (T% avg)

96-98%

99%

99.5%

Materials



Für extrem präzise, ​​sensible Systemanforderungen, kontaktieren Sie uns für weitere Informationen, unsere Ingenieure sind mehr als glücklich, Ihr Design zu bewerten und unsere Erfahrungen der Herstellung helfen, die am besten geeigneten Toleranzen zu definieren.
